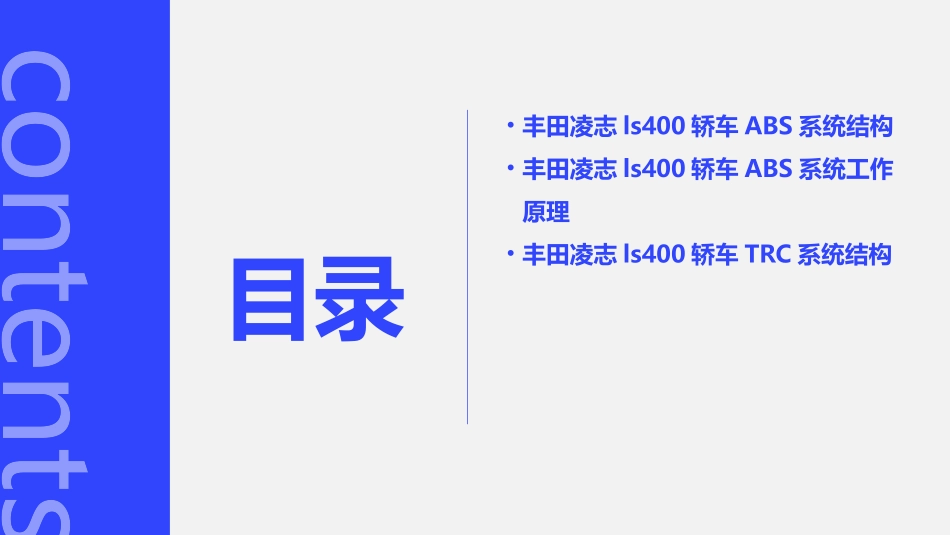

丰田凌志ls400轿车abs和trc系统的结构和工作原理contents目录•丰田凌志ls400轿车ABS系统结构•丰田凌志ls400轿车ABS系统工作原理•丰田凌志ls400轿车TRC系统结构contents目录•丰田凌志ls400轿车TRC系统工作原理•丰田凌志ls400轿车ABS和TRC系统故障诊断与排除丰田凌志ls400轿车ABS系统结构01它通常安装在车轮轴承上，通过感应车轮的转动来输出电信号，该信号的频率与车轮转速成正比。这些信号被传递给控制模块，用于计算车轮的滑移率，从而判断是否需要进行制动压力调节。轮速传感器是ABS系统中最重要的传感器之一，用于检测车轮的转速。轮速传感器控制模块是ABS系统的核心部分，负责接收来自各种传感器的信号，并根据预设的控制算法来决定是否需要对制动压力进行调节。它内部包含电子控制单元（ECU），具有强大的数据处理和逻辑运算能力，能够快速响应各种驾驶条件的变化。控制模块通过控制制动压力调节器来调整制动液压，以实现车轮的防抱死控制。控制模块制动压力调节器制动压力调节器是ABS系统的重要组成部分，负责根据控制模块的指令来调节制动液压。它通常由电磁阀、泵和蓄能器等组成，能够根据需要增加或减小制动压力，以防止车轮抱死。在紧急制动或光滑路面制动时，制动压力调节器能够快速响应控制模块的指令，通过频繁地增压和减压来保持车轮处于最佳的制动状态。丰田凌志ls400轿车ABS系统工作原理020102轮速传感器监测车轮转速当车轮转速发生异常变化时，传感器会立即将信号传递给控制模块，控制模块根据接收到的信号判断车轮是否处于抱死状态。轮速传感器是ABS系统中非常重要的组成部分，它通过监测车轮的转速来感知车轮的运动状态。控制模块是ABS系统的核心部分，它负责接收来自轮速传感器的信号，并根据这些信号计算出车轮的滑移率。滑移率是衡量车轮与路面之间摩擦力状态的重要参数，通过计算滑移率，控制模块可以判断出当前车辆的制动状态，并决定是否需要进行制动压力调节。控制模块计算滑移率制动压力调节器调节制动压力制动压力调节器是ABS系统中的执行机构，它根据控制模块的指令来调节制动压力。当控制模块判断出车轮处于抱死状态时，它会向制动压力调节器发出指令，调节器会相应地减小该车轮的制动压力，使车轮恢复正常的滚动状态。丰田凌志ls400轿车TRC系统结构03发动机控制模块通过CAN总线与其他车辆系统进行通信，以确保车辆整体性能的协调。发动机控制模块是TRC系统的主要控制单元，负责接收和解析来自各种传感器的信号，并根据这些信号控制发动机的供油和点火系统。它还负责监控发动机的工作状态，并根据需要调整发动机的输出功率，以实现牵引力控制。发动机控制模块牵引力控制电磁阀是TRC系统中的关键部件，用于控制发动机的供油和点火系统。当车辆加速或行驶在较滑的路面上时，牵引力控制电磁阀会根据发动机控制模块的指令，调整发动机的供油和点火参数，以降低发动机的输出功率，从而减小车轮打滑的可能性。牵引力控制电磁阀通常安装在发动机的供油和点火系统中，以便直接控制发动机的工作参数。牵引力控制电磁阀单击此处添加正文，文字是您思想的提一一二三四五六七八九一二三四五六七八九一二三四五六七八九文，单击此处添加正文，文字是您思想的提炼，为了最终呈现发布的良好效果单击此4*25}通过控制供油和点火系统，TRC系统能够有效地减小车轮打滑的可能性，提高车辆在各种路况下的行驶稳定性。当TRC系统启动时，发动机控制模块会根据车辆的行驶状态和驾驶员的操作意图，通过牵引力控制电磁阀调整供油和点火参数，以实现发动机输出功率的控制。发动机供油和点火系统丰田凌志ls400轿车TRC系统工作原理04发动机控制模块通过接收来自各种传感器的信号，包括节气门位置传感器、车速传感器、发动机转速传感器等，来监测车辆的行驶状态。根据这些信号，发动机控制模块计算出合适的发动机输出，并通过控制燃油喷射和点火时间来实现对发动机动力的精确控制。发动机控制模块调整发动机当车辆加速或行驶在较滑的下坡路面时，牵引力控制电磁阀会根据TRC系统的指令打开或关闭，以调节发动机的牵引力。通过改变发动机的输出转矩，TRC系统能够有效地控制车轮...
