光纤光栅静力传感器分解课件VIP免费

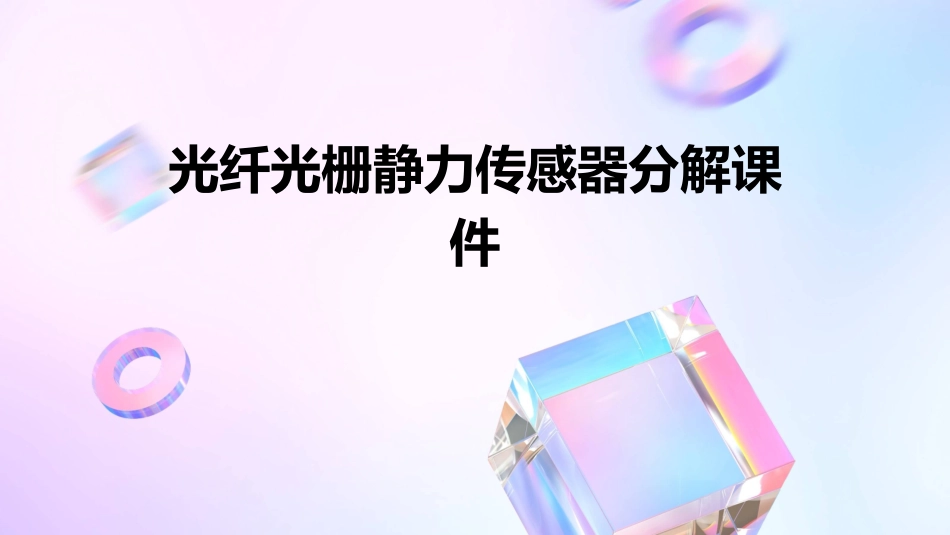

光纤光栅静力传感器分解课件_第1页
1/26

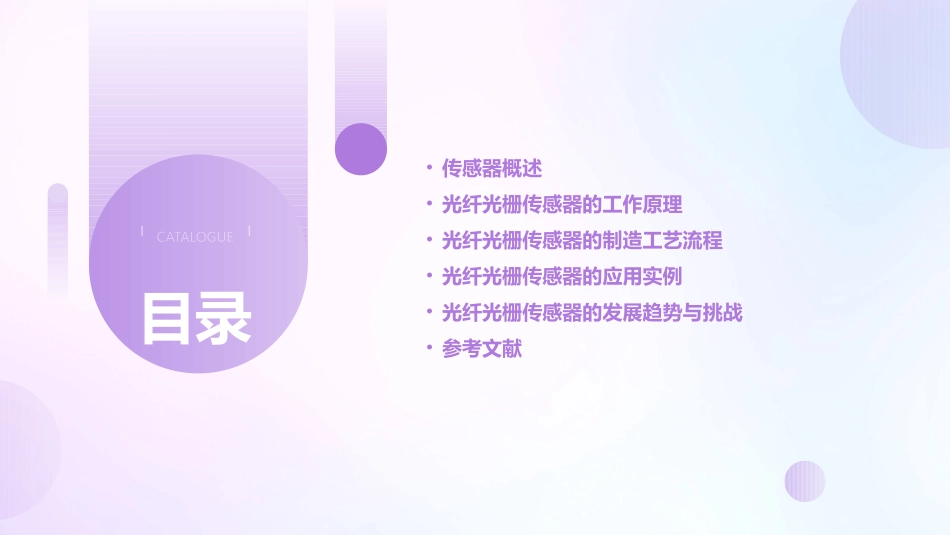

光纤光栅静力传感器分解课件_第2页
2/26

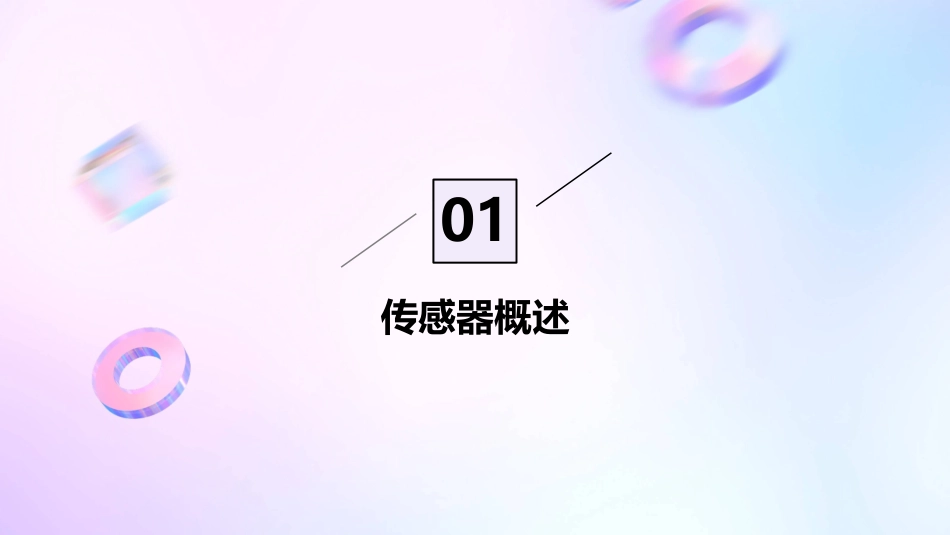

光纤光栅静力传感器分解课件_第3页
3/26
光纤光栅静力传感器分解课件CATALOGUE目录•传感器概述•光纤光栅传感器的工作原理•光纤光栅传感器的制造工艺流程•光纤光栅传感器的应用实例•光纤光栅传感器的发展趋势与挑战•参考文献01传感器概述传感器定义传感器是一种能够感知和测量各种物理量、化学量和生物量的装置或设备。传感器分类根据测量对象的不同,传感器可分为物理量传感器、化学量传感器和生物量传感器。传感器定义与分类光纤光栅传感器的特点光纤光栅传感器采用光信号传输,因此具有较好的抗电磁干扰性能,适用于强电磁场环境下的测量。抗电磁干扰高灵敏度动态范围宽可靠性高光纤光栅传感器具有高灵敏度,能够实现对微小量程的测量,如温度、压力、应变等。光纤光栅传感器的动态范围宽,能够实现对较大范围内的测量,且具有较好的线性响应。光纤光栅传感器具有较高的可靠性和稳定性,能够长期连续工作,适用于恶劣环境下的测量。航空航天领域光纤光栅传感器能够适应航空航天领域的高温、高压、高真空等极端环境,可以用于对飞行器的振动、温度和压力等参数的监测。结构健康监测光纤光栅传感器可以用于桥梁、高层建筑、石油化工等结构体的健康监测,实现对结构内部应变、温度、压力等参数的实时监测。能源领域光纤光栅传感器可以用于对石油、天然气等能源管道的监测,以及风力发电设备的振动监测等。光纤光栅传感器的应用场景02光纤光栅传感器的工作原理光纤光栅的基本结构光栅层是关键部分,它由一系列按一定规律排列的沟槽组成,这些沟槽可以反射特定波长的光。反射层和透射层分别负责反射和透射光线,从而决定器件的功能。光纤光栅是由一段光敏材料(通常为光纤)制成的光学器件,其基本结构包括透射层、光栅层和反射层。光纤光栅的反射光谱特性光纤光栅的反射光谱特性是指其反射的光波长与反射率之间的关系。一般来说,光纤光栅的反射光谱具有周期性分布的特点,即每隔一定的波长会有一个反射峰。反射峰的位置和反射率取决于光纤光栅的结构和材料性质。光纤光栅传感器的传感原理光纤光栅传感器是一种利用光纤光栅反射光谱特性的传感器。当外界环境因素(如温度、压力、应变等)作用于光纤光栅时,其结构会发生变化,导致反射光谱特性的改变。通过测量这种改变,可以推算出作用于光纤光栅的环境因素的大小。03光纤光栅传感器的制造工艺流程光纤光栅的写入技术光纤光栅的写入技术主要有两种:一种是内部写入法,另一种是外部写入法。内部写入法是指将光栅直接写在光纤的内部,这种方法对光纤的损伤较大,但是制作成本较低。外部写入法是指将光栅写在光纤的外部,然后再将光纤粘贴在玻璃基板上,这种方法对光纤的损伤较小,但是制作成本较高。冷封装是指将光纤光栅粘贴在塑料基板上,然后通过加压的方式将塑料基板压缩,再将光纤光栅压入塑料基板中。光纤光栅的封装工艺光纤光栅的封装工艺主要包括热封装和冷封装两种。热封装是指将光纤光栅粘贴在玻璃基板上,然后通过加热的方式将玻璃基板软化,再将光纤光栅压入玻璃基板中。光纤光栅传感器的测试与校准1.测试光纤光栅的中心波长;3.测试光纤光栅的反射率和透射率;5.对光纤光栅传感器进行标定和校准,确定其测量精度和重复性等性能指标。光纤光栅传感器的测试与校准主要包括以下步骤2.测试光纤光栅的带宽;4.对光纤光栅进行校准,确定其灵敏度和非线性度等参数;01020304050604光纤光栅传感器的应用实例总结词光纤光栅传感器在结构健康监测领域有着广泛的应用,能够实时监测结构的应变和损伤情况,保障结构的安全性和稳定性。要点一要点二详细描述结构健康监测是光纤光栅传感器最重要的应用之一,通过将光纤光栅传感器粘贴或嵌入到结构中,可以实时监测结构的应变和损伤情况,包括结构的形变、裂缝、脱落等。这种监测方法具有高灵敏度、高精度和高可靠性等特点,能够有效地发现结构的损伤和异常情况,及时采取措施进行维修和保护,避免事故的发生。结构健康监测总结词光纤光栅传感器可以用于温度和压力的监测,适用于各种工业和环境监测领域。详细描述光纤光栅传感器具有对温度和压力的高灵敏度和快速响应特性,可以用于监测温度和压力的变化。在工业和环境...
