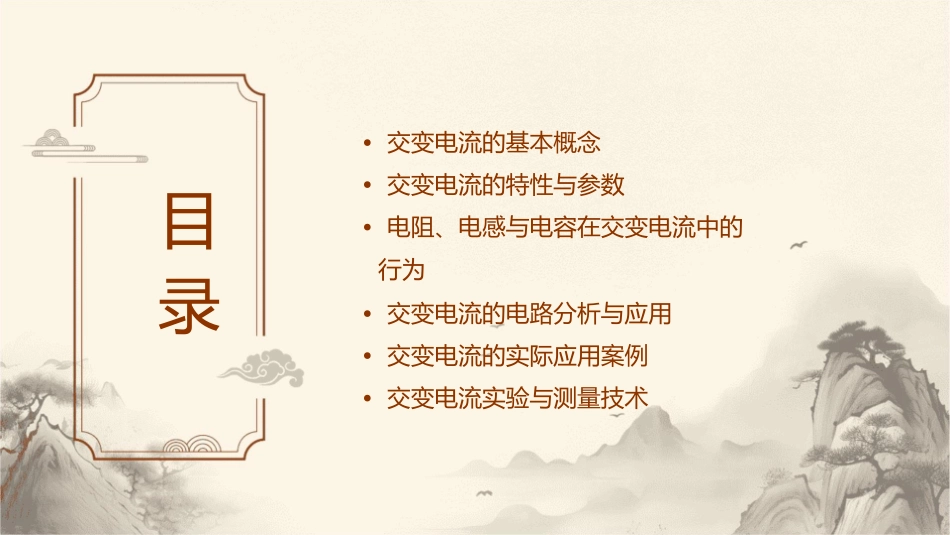

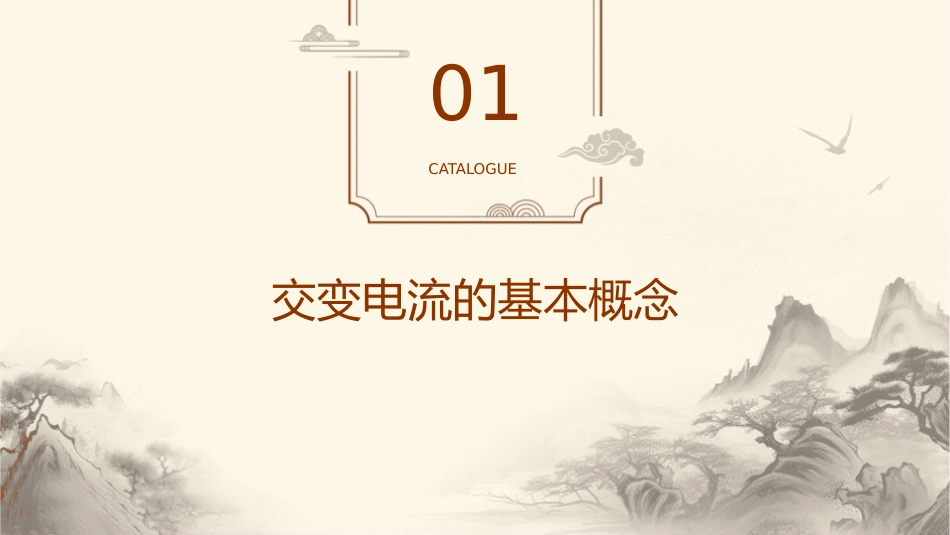

交变电流备课范例课件•交变电流的基本概念•交变电流的特性与参数•电阻、电感与电容在交变电流中的行为目录•交变电流的电路分析与应用•交变电流的实际应用案例•交变电流实验与测量技术01CATALOGUE交变电流的基本概念交变电流的定义定义交变电流（AlternatingCurrent，简称AC）是指大小和方向都随时间作周期性变化的电流。区别于直流与直流电流（DirectCurrent，简称DC）不同，直流电流的大小和方向都不随时间变化。交变电流的产生与传产生交变电流通常由交流发电机产生，通过磁场和导线的相对运动，使得导线中的电子受到洛伦兹力的作用，从而产生电流。传输交变电流在传输过程中，通常采用高压输电，以减少能量损失。在接收端，再通过变压器将电压降低至适合民用或工业用的电压等级。交变电流的频率与周期频率交变电流的频率指的是单位时间内电流变化的次数，单位通常是赫兹（Hz）。在我国，市电的频率是50Hz。周期交变电流的周期是频率的倒数，表示电流完成一次完整变化所需的时间，单位通常是秒（s）。02CATALOGUE交变电流的特性与参数幅度与有效值幅度交变电流在一个周期内所能达到的最大值，常用单位伏特（V）表示。幅度反映了交变电流的强弱程度。有效值交变电流的有效值是指其产生的热效应与直流电产生的热效应相等的那个直流电的电压值。在交流电路中，通常所说的电压、电流都是指有效值。相位与相位差相位交变电流的相位是指其波形图上某一点与参考点之间的时间差，常用角度或弧度来表示。相位反映了交变电流在某一时刻的状态。相位差两个同频率正弦量的相位之差称为相位差，也可以叫做相差。相位差等于两个正弦量的初相之差。是一个不随时间变化的常数。也可以是一个元件上的电流与电压的相位变化。波形图与相位图波形图以横轴作为时间轴，纵轴作为电压或电流轴，将交变电流随时间的变化关系绘制成图形，即为交变电流的波形图。波形图直观地反映了交变电流的变化规律。相位图相位图是以横轴表示电路的元件或电信号(如电压或电流)的相位，纵轴表示其幅度，从相位图可以看出各个元件或电信号间相位的相对关系。对于正弦交流电路，相位图可以清晰地表示出各个元件上电压、电流之间的相位关系，便于进行电路分析和计算。03CATALOGUE电阻、电感与电容在交变电流中的行为电阻在交变电流中的行为电阻对交流电的阻碍作用电阻对交流电呈现阻碍作用，电流通过电阻时会产生电压降，电阻越大，电压降越大。电流与电压的关系在交流电路中，电阻两端的电压与通过电阻的电流成正比，符合欧姆定律。功率消耗电阻会将电能转化为热能消耗掉，功率消耗与电阻的值及电流的平方成正比。电感在交变电流中的行为电流与电压的关系电感两端的电压与通过电感的电流的变化率成正比，符合楞次定律。电感的阻碍作用电感对交流电的阻碍作用表现为感性反应，当电流通过电感时，电感会产生自感电动势，阻碍电流的变化。能量储存与释放当电流通过电感时，电感会储存磁场能量，当电流减小时，储存的能量会释放出来。电容在交变电流中的行为电容的阻碍作用电流与电压的关系能量储存与释放电容对交流电的阻碍作用表现为容性反应，当电流通过电容时，电容会充电和放电，阻碍电流的流通。电容两端的电压与通过电容的电流的变化率成反比，符合法拉第电磁感应定律。当电容充电时，电容会储存电场能量，当电容放电时，储存的能量会释放出来。04CATALOGUE交变电流的电路分析与应用串联与并联电路的分析串联电路分析•定义：在串联电路中，各个电阻依次连接在一条线路上，电流从头到尾依次流过各个电阻。•电流电压关系：串联电路中，各电阻上的电流相等，总电压等于各个电阻上的电压之和。串联与并联电路的分析•应用场景：串联电路常用于需要保证电流一致的场合，例如LED灯串。串联与并联电路的分析01020304•定义：在并联电路中，各个电阻并排连接在电源两端，电流可以选择多条路径。•应用场景：并联电路常用于需要分压或提高电流容量的场合，例如家庭用电器的供电。•电流电压关系：并联电路中，各电阻上的电压相等，总电流等于各个电阻上的电流之和。并联电路分析功率因数与电路效率功率因数•定义：功率因...
