信号发生器资料教学课件VIP免费

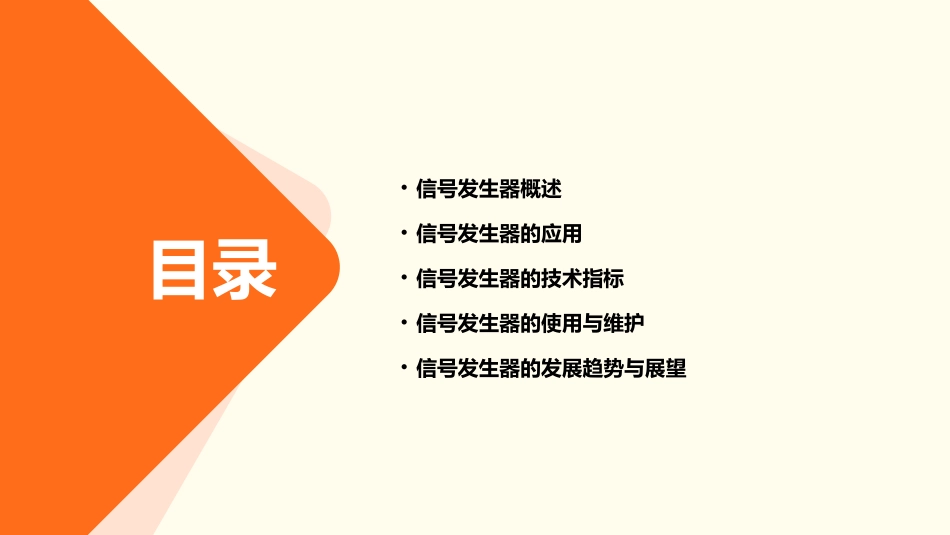

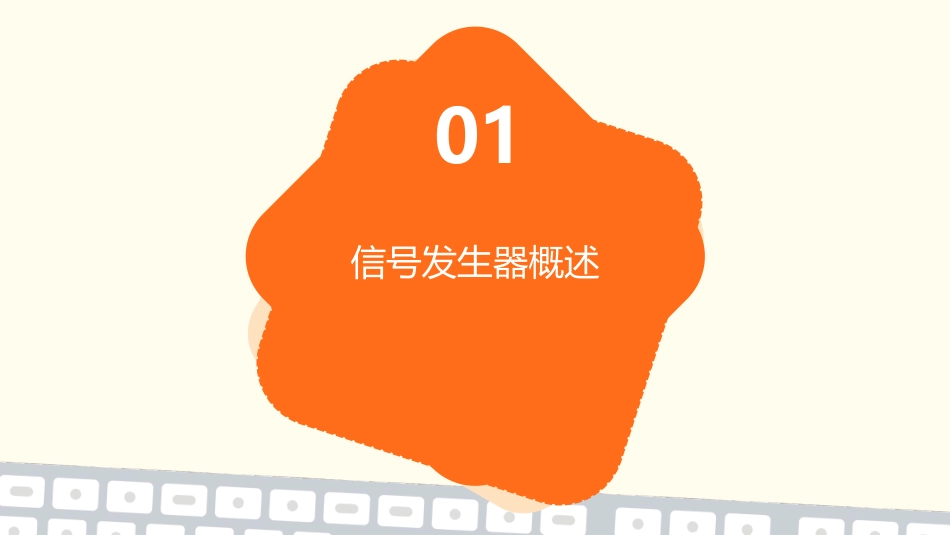

信号发生器资料教学课件•信号发生器概述•信号发生器的应用•信号发生器的技术指标•信号发生器的使用与维护•信号发生器的发展趋势与展望目录01信号发生器概述0102信号发生器的定义它通常被用于测试、测量和控制系统，以及作为电子设备和系统的激励源。信号发生器是一种能够产生电信号的电子设备，这些信号可以是正弦波、方波、脉冲波等。然后，通过一些调制技术，如调频、调相或调幅，可以将这个正弦波信号转换成具有所需特性的信号。信号发生器通常由振荡器、调制器和输出缓冲放大器等部分组成。信号发生器通过振荡器产生一个具有一定频率和幅度的正弦波信号。信号发生器的工作原理产生正弦波信号的信号发生器，通常用于测试和测量。正弦波信号发生器产生方波信号的信号发生器，通常用于产生数字信号。方波信号发生器产生脉冲波信号的信号发生器，通常用于产生高速脉冲信号。脉冲波信号发生器产生多种波形（如正弦波、方波、三角波等）的信号发生器，通常用于产生多种激励信号。函数信号发生器信号发生器的种类02信号发生器的应用信号发生器在通信系统中用于产生调制和解调所需的载波信号，实现信号的频谱搬移。信号调制与解调频率合成与倍频无线通信测试通过信号发生器实现高精度、高稳定的频率合成，为通信系统提供所需的频率源。在无线通信设备的研发和生产过程中，信号发生器用于生成测试信号，确保设备的性能和稳定性。030201通信系统中的应用测量仪器中的应用频谱分析仪校准信号发生器作为标准信号源，用于校准频谱分析仪的频率和功率响应。示波器触发源在示波器的触发电路中，信号发生器提供稳定的触发信号，确保波形显示的同步性和稳定性。网络分析仪激励信号信号发生器用于产生激励信号，对被测网络进行响应测量和分析。信号发生器用于生成模拟雷达目标的回波信号，用于雷达系统的测试和校准。雷达目标模拟在声呐系统中，信号发生器用于产生声呐信号，并对回波信号进行处理和分析。声呐信号处理通过信号发生器产生多个相位和幅度可控的信号，实现雷达波束的合成与控制。雷达波束形成雷达、声呐系统中的应用在电子对抗系统中，信号发生器用于生成具有特定调制模式的干扰信号，对敌方通信和雷达系统进行干扰。干扰调制在高速跳频通信中，信号发生器用于产生跳变频率的载波信号，实现通信的保密和抗干扰。高速跳频通信通过信号发生器产生假目标回波信号，对敌方雷达系统进行欺骗和干扰，保护真实目标。雷达诱饵电子对抗系统中的应用03信号发生器的技术指标频率范围01指信号发生器能够产生的最低频率和最高频率之间的范围。频率范围越宽，信号发生器的应用范围越广。总结词02频率范围是信号发生器的重要技术指标，它决定了信号发生器的应用领域和使用场景。详细描述03在选择信号发生器时，需要根据实际需求考虑其频率范围是否满足要求。例如，在通信领域中，需要使用具有较宽频率范围的信号发生器来模拟不同频段的信号。频率范围指信号发生器在一定时间内输出频率的变化量。频率稳定度越高，信号发生器的性能越稳定。频率稳定度频率稳定度是衡量信号发生器性能的重要参数，它对于需要高精度测量的应用场景尤为重要。总结词频率稳定度的影响因素包括环境温度、电源电压、机械振动等。为了获得更高的频率稳定度，需要采取一系列措施，如温度控制、电源滤波、减震等。详细描述频率稳定度输出信号幅度指信号发生器输出信号的大小，通常以电压或功率表示。输出信号幅度的大小直接影响到测试系统的动态范围和测量精度。总结词输出信号幅度是信号发生器的关键技术指标之一，它决定了测试系统的性能和测量精度。详细描述在选择信号发生器时，需要根据实际需求考虑其输出信号幅度是否满足要求。例如，在电子测量中，需要使用具有足够大输出信号幅度的信号发生器来进行测量和校准。输出信号的幅度总结词非线性失真是衡量信号发生器性能的重要参数，它对于需要高精度测量的应用场景尤为重要。非线性失真指信号发生器输出信号的波形与输入信号的波形之间的差异。非线性失真会影响输出信号的质量和测试精度。详细描述非线性失真的影响因素包括信号发生器的电路设计和制造工艺等。为了降...
