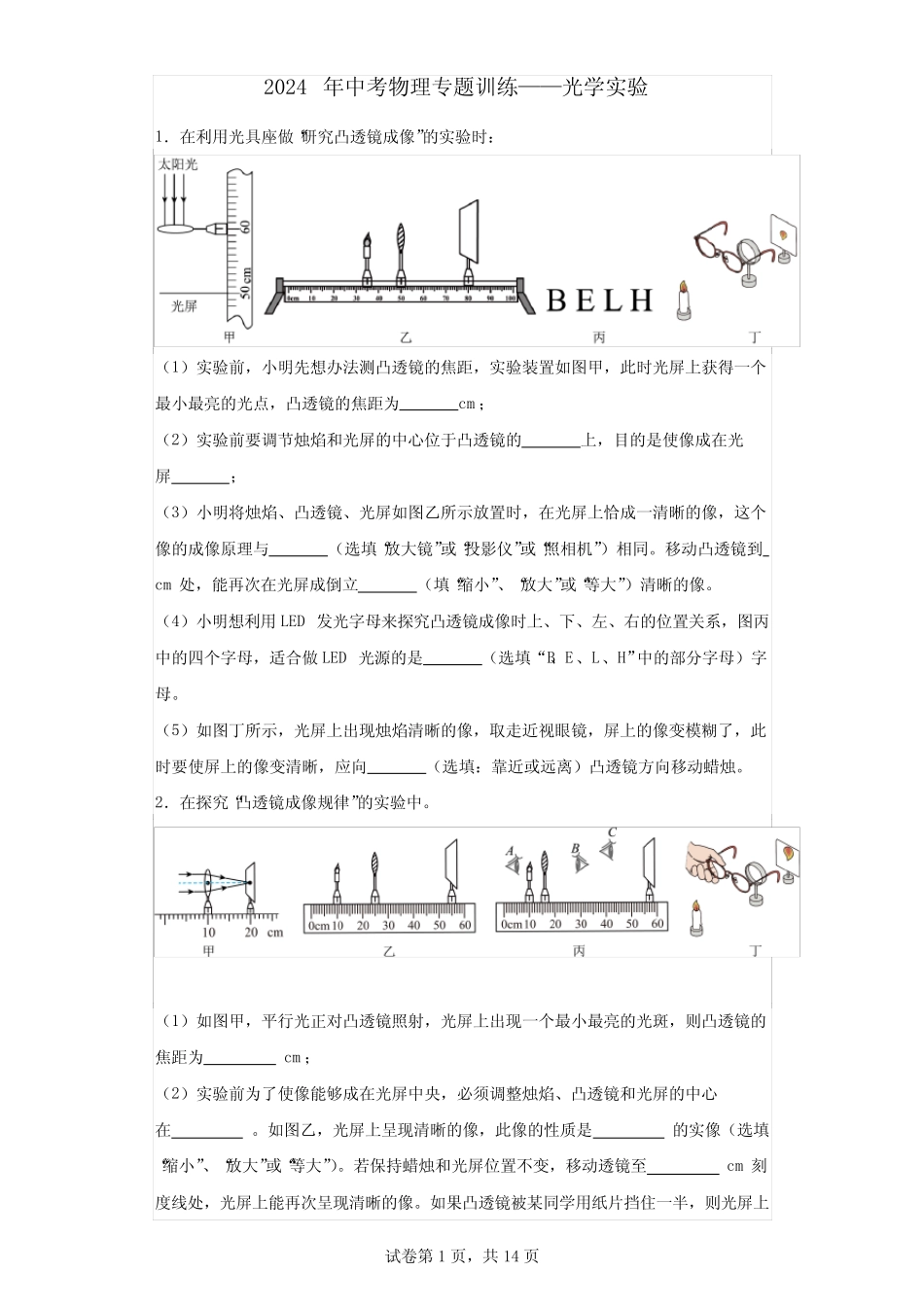

试卷第1页，共14页2024年中考物理专题训练——光学实验1．在利用光具座做“研究凸透镜成像”的实验时：（1）实验前，小明先想办法测凸透镜的焦距，实验装置如图甲，此时光屏上获得一个最小最亮的光点，凸透镜的焦距为cm；（2）实验前要调节烛焰和光屏的中心位于凸透镜的上，目的是使像成在光屏；（3）小明将烛焰、凸透镜、光屏如图乙所示放置时，在光屏上恰成一清晰的像，这个像的成像原理与（选填“放大镜”或“投影仪”或“照相机”）相同。移动凸透镜到cm处，能再次在光屏成倒立（填“缩小”、“放大”或“等大”）清晰的像。（4）小明想利用LED发光字母来探究凸透镜成像时上、下、左、右的位置关系，图丙中的四个字母，适合做LED光源的是（选填“B、E、L、H”中的部分字母）字母。（5）如图丁所示，光屏上出现烛焰清晰的像，取走近视眼镜，屏上的像变模糊了，此时要使屏上的像变清晰，应向（选填：靠近或远离）凸透镜方向移动蜡烛。2．在探究“凸透镜成像规律”的实验中。（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距为cm；（2）实验前为了使像能够成在光屏中央，必须调整烛焰、凸透镜和光屏的中心在。如图乙，光屏上呈现清晰的像，此像的性质是的实像（选填“缩小”、“放大”或“等大”）。若保持蜡烛和光屏位置不变，移动透镜至cm刻度线处，光屏上能再次呈现清晰的像。如果凸透镜被某同学用纸片挡住一半，则光屏上试卷第2页，共14页所成的像将（选填“完整”或“不完整”）；（3）如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中处能观察到烛焰的像（选填“A”、“B”或“C”）；（4）如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了。将光屏向透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是眼镜（选填“近视”或“远视”）。3．小明同学探究凸透镜成像的规律时，实验步骤如下：（1）将凸透镜放置在光具座上50cm刻度线处，把蜡烛、凸透镜、光屏分别安放在光具座上，然后调整蜡烛、凸透镜及光屏的高度，使三者的中心。随着蜡烛燃烧，光屏上像的位置将往移；（2）实验中，他得到的物距（u）与像距（v）关系如图所示，则凸透镜的焦距是cm，当烛焰与凸透镜相距35cm时在光屏上能看见清晰的像，若此时将蜡烛向左移动距离s，不改变透镜位置，要使光屏上再次成清晰的像，则应将光屏向移动距离s′（填“左”或“右”），且移动距离s′s（填“大于”、“小于”或“等于”）；（3）小明再换用焦距为15cm凸透镜继续实验，若不改变蜡烛和透镜的位置，他应将光屏向移动重新得到清晰的像，且像的大小（填“变大”、“变小”或“不变”）。4．在“探究凸透镜成像的规律”的实验中，小皮选用了焦距为10cm的凸透镜。（1）他将蜡烛、凸透镜、光屏放在光具座上，并调节到如图所示的位置时，光屏上出现了倒立、（选填“放大”“缩小”或“等大”）的烛焰的像；（2）若图中的点划线为凸透镜的主光轴，A点为烛焰上的一点，请通过作图确定凸透镜的一个焦点F和A点在光屏上的像A′的位置；（3）小皮又把蜡烛移到光具座上35cm刻度线处，屏上的像变模糊了，此时他摘下自己的眼镜，放在蜡烛和凸透镜之间，只适当调整眼镜的位置，光屏上又出现了清晰的像，试卷第3页，共14页则小刚戴的（选填“近视”或“远视”）眼镜；（4）如果小皮把蜡烛移到光具座上35cm刻度线处时，他想在光屏上看到清晰的像，须将光屏移动到cm处。此时，生活中我们使用的就是利用了该原理。5．小滨同学“探究凸透镜成像的规律”。（1）如图甲所示，小滨让凸透镜正对平行光，调整凸透镜到光屏的距离，光屏上会出现一个很小、很亮的光斑，则该凸透镜的焦距f=cm；（2）如图乙所示，小滨将凸透镜固定在50cm刻度线处，当蜡烛距凸透镜15.0cm时，移动光屏，可在光屏上得到一个倒立、（选填“缩小”、“等大”或“放大”）的实像，利用该成像规律制成的光学仪器是（选填“照相机”、“投影仪”或“放大镜”）。此时，若在凸透镜与光屏之间放置一远视镜片，要在光屏上成清晰的像，光屏应向（选填“左”或“右”）移动；（3）小滨在实验过程中，光屏上得到...
