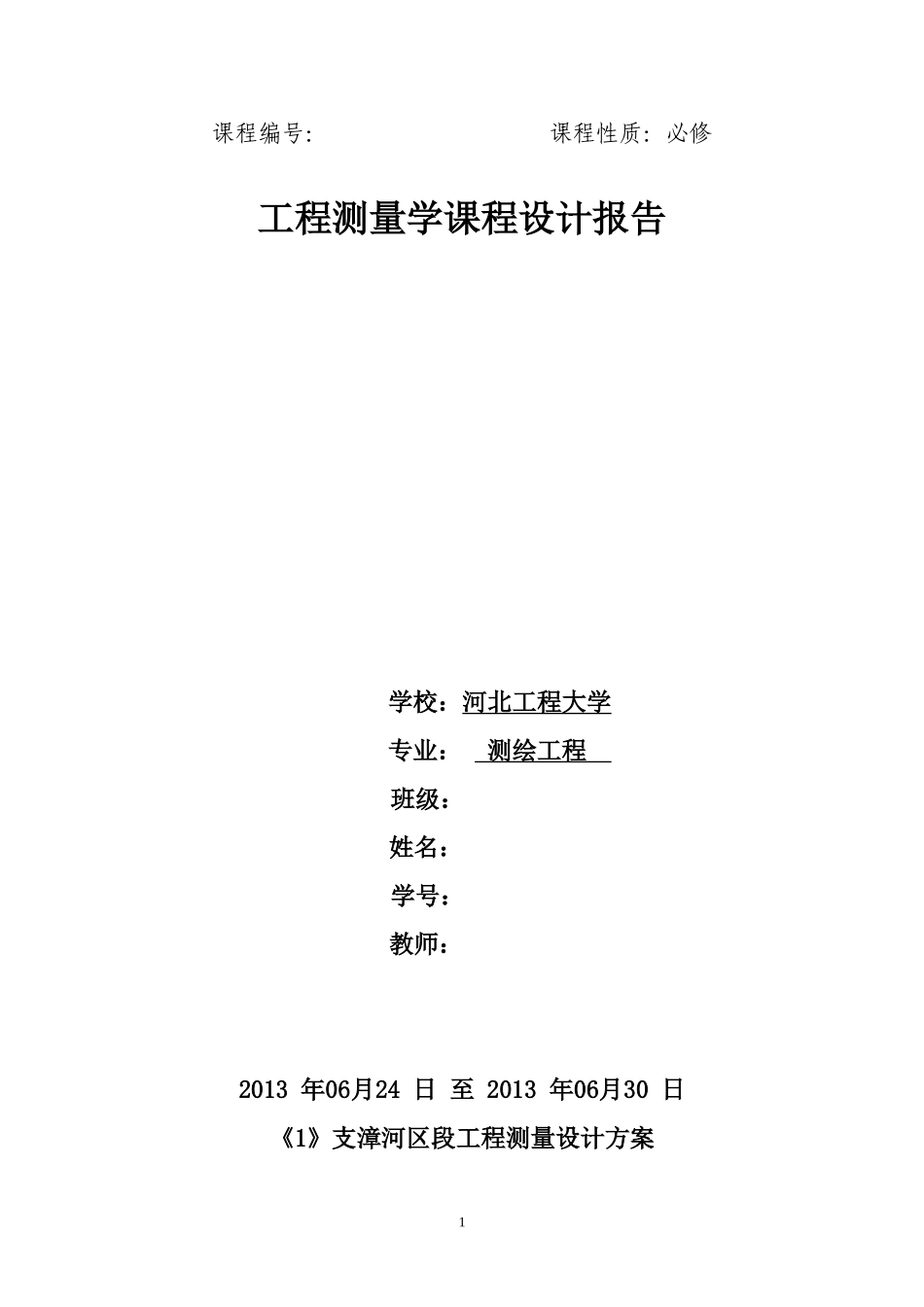

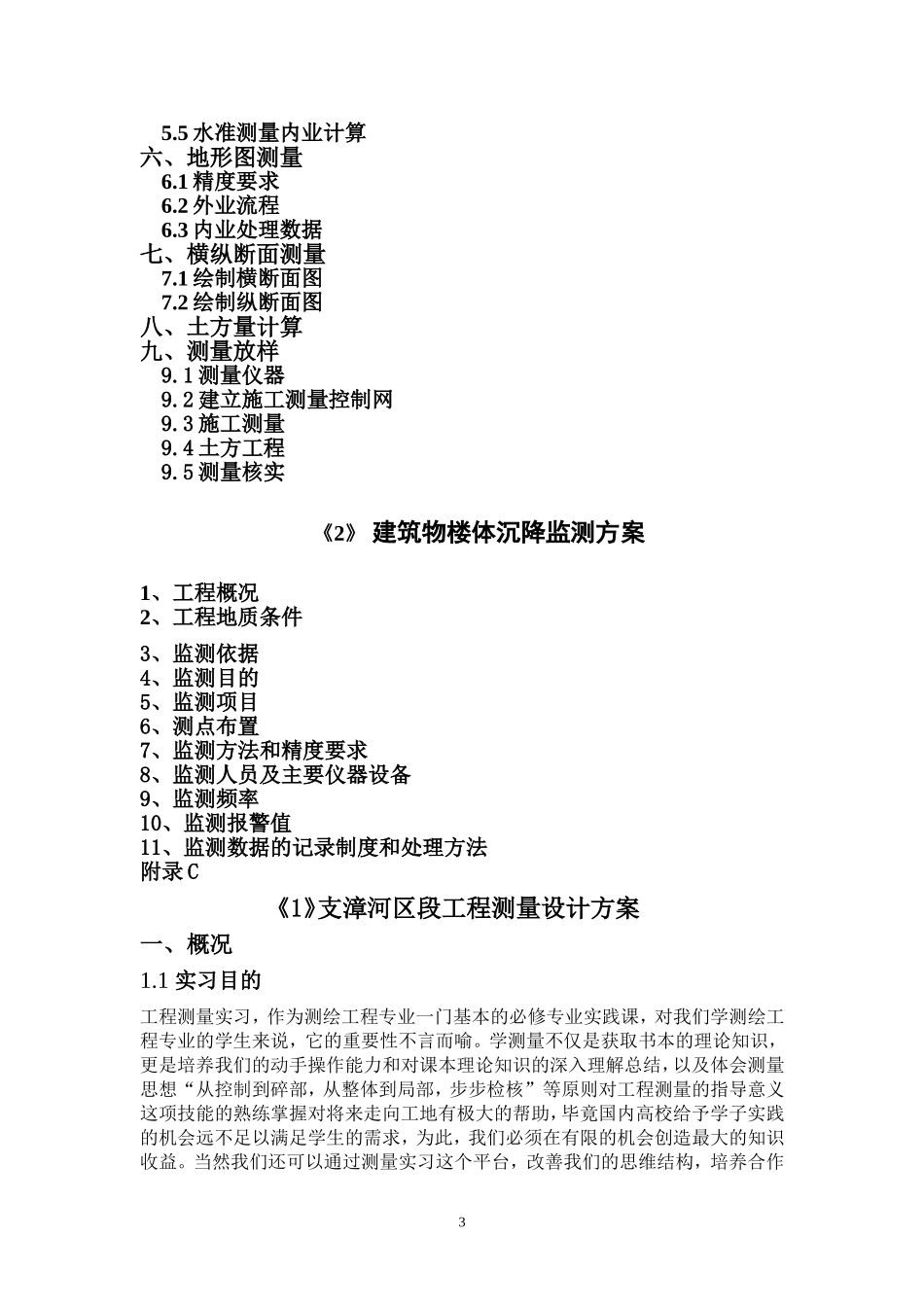

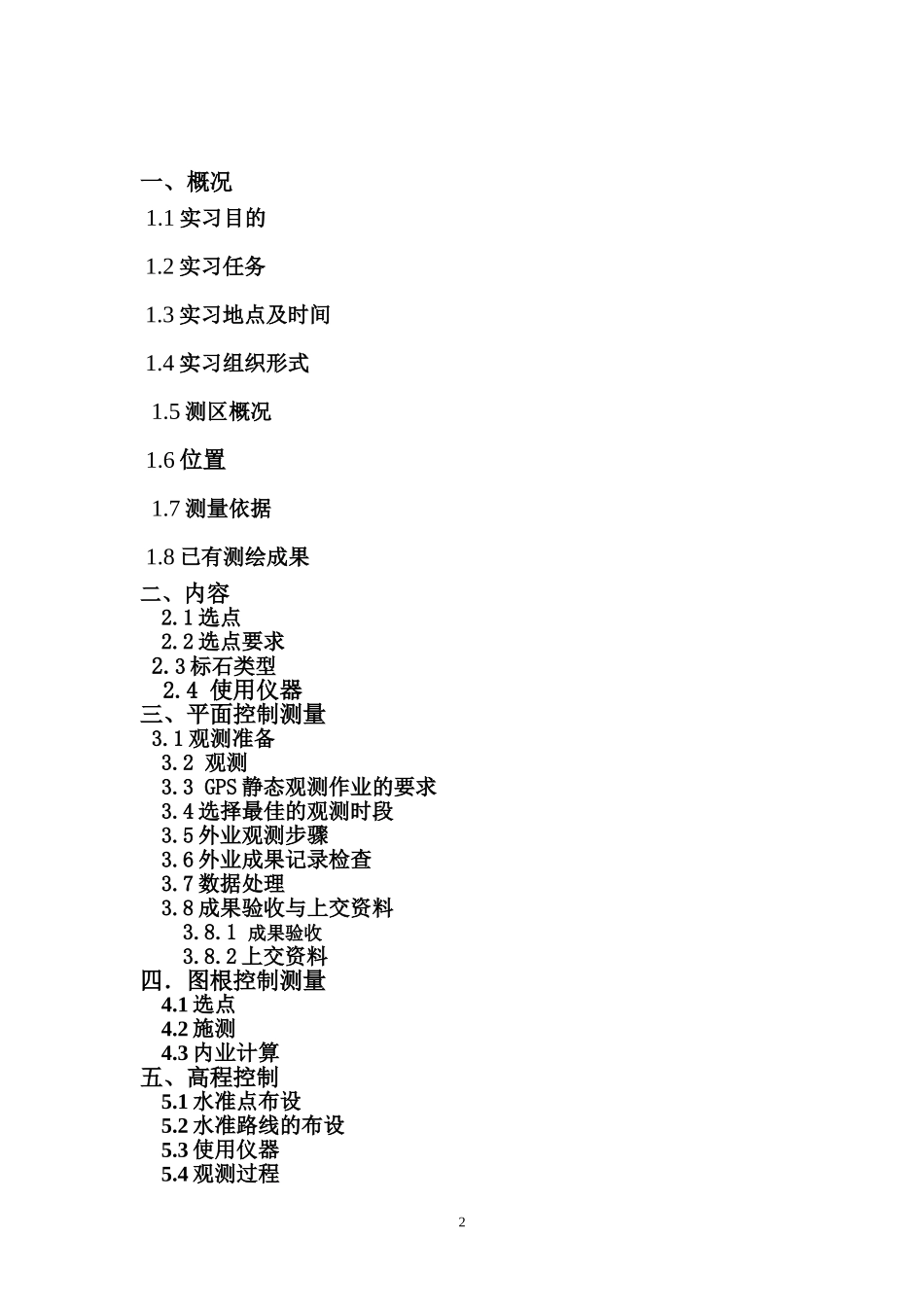

课程编号：课程性质：必修工程测量学课程设计报告学校：河北工程大学专业：测绘工程班级：姓名：学号：教师：2013年06月24日至2013年06月30日《1》支漳河区段工程测量设计方案1一、概况1.1实习目的1.2实习任务1.3实习地点及时间1.4实习组织形式1.5测区概况1.6位置1.7测量依据1.8已有测绘成果二、内容2.1选点2.2选点要求2.3标石类型2.4使用仪器三、平面控制测量3.1观测准备3.2观测3.3GPS静态观测作业的要求3.4选择最佳的观测时段3.5外业观测步骤3.6外业成果记录检查3.7数据处理3.8成果验收与上交资料3.8.1成果验收3.8.2上交资料四．图根控制测量4.1选点4.2施测4.3内业计算五、高程控制5.1水准点布设5.2水准路线的布设5.3使用仪器5.4观测过程25.5水准测量内业计算六、地形图测量6.1精度要求6.2外业流程6.3内业处理数据七、横纵断面测量7.1绘制横断面图7.2绘制纵断面图八、土方量计算九、测量放样9.1测量仪器9.2建立施工测量控制网9.3施工测量9.4土方工程9.5测量核实《2》建筑物楼体沉降监测方案1、工程概况2、工程地质条件3、监测依据4、监测目的5、监测项目6、测点布置7、监测方法和精度要求8、监测人员及主要仪器设备9、监测频率10、监测报警值11、监测数据的记录制度和处理方法附录C《1》支漳河区段工程测量设计方案一、概况1.1实习目的工程测量实习，作为测绘工程专业一门基本的必修专业实践课，对我们学测绘工程专业的学生来说，它的重要性不言而喻。学测量不仅是获取书本的理论知识，更是培养我们的动手操作能力和对课本理论知识的深入理解总结，以及体会测量思想“从控制到碎部，从整体到局部，步步检核”等原则对工程测量的指导意义这项技能的熟练掌握对将来走向工地有极大的帮助，毕竟国内高校给予学子实践的机会远不足以满足学生的需求，为此，我们必须在有限的机会创造最大的知识收益。当然我们还可以通过测量实习这个平台，改善我们的思维结构，培养合作3精神和领导能力1.2实习任务全面完成对支漳河分段的平面控制测量、高程控制测量、碎部测量，并绘制1:500数字化地形图，根据测得的数据绘制河道横断面图，最后将设计好的道路曲线进行GPS放样。1.3实习地点及时间1.实习地点：邯郸市支漳河（拦水坝至邯大公路段）。2.实习时间：2013年8月29日——2013年9月18日。1.4实习组织形式1.以班为单位，每班分五个小组；2.实习小组由5人组成，设小组长1名，负责本小组的实习组织、人员安排、纪律考勤；副组长一名，负责仪器管理与手簿记录整理等。组员要服从和全力支持组长的工作。1.5测区概况支漳河（拦水坝至邯大公路段）处于邯郸市区南郊，沿城市外围，沿线地势平坦，且植被较少，无不良地质条件，目前河道平均宽度55米，全长1.0km。该河段地处暖温带半湿润半干旱大陆季风性气候。雨量适中，年平均气温约为摄氏13度，最低为摄氏-20度，最高温度可达摄氏38度。年降雨量627毫米，主要集中在7—8月，无霜期为235天。本流域暴雨多发生在每年的7～8月，其中7月上旬至8月上旬发生的次数占总数的37%，且大于300mm的大暴雨均发生于7月上旬～8月上旬。1.6位置邯郸市支漳河分段整治工程（中华大街至邯大公路）该工程位于邯郸市南郊，全长1.7千米（附图2）。1.7测量依据1．《工程测量规范》GB50026-2007。2．《城市测量规范》（CJJ8-99）。3．《全球定位系统城市测量技术规程》。4.《1:500、1:1000地形图数字化规范》GB/T17160-1997。5、《全球定位系统（GPS）测量规范》GB\T18314-20091.8已有测绘成果（1）测区内有国家二等水准点各两个（2）国家二等三角测量控制点各两个(3)平面坐标系统：采用1980年国家坐标系统(4)高程坐标系统：采用1956年黄海高程系统(5)投影带的选择：采用高斯-克吕格3°带投影，中央子午线为114°。二、内容1.1选点根据设计的首级控制网（GPSD级网），在支漳河两侧，埋设12个木桩+钢钉，全局性考虑，既要便于进行导线测量，同时考虑到通视情况良好，便于进行碎测量，并使所选点位构成良好的图形。选点同时绘制各点点之记，便于以后找点。1.2选点要求41．选择周围应易于安置仪器，视野开阔，障碍物高度角不高于15º。2．远离大功率无线电发射源(如电视台、电台、微...
