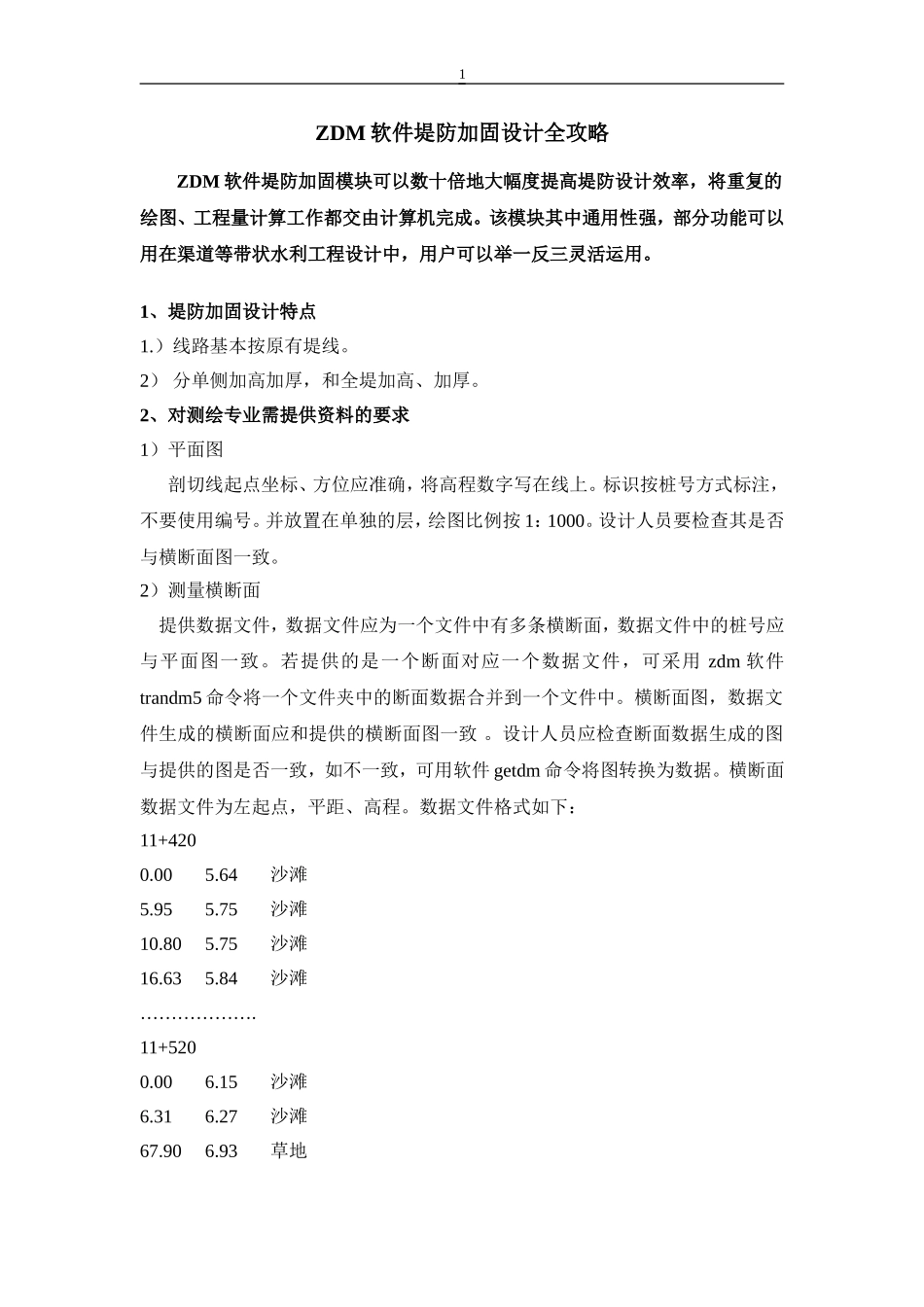

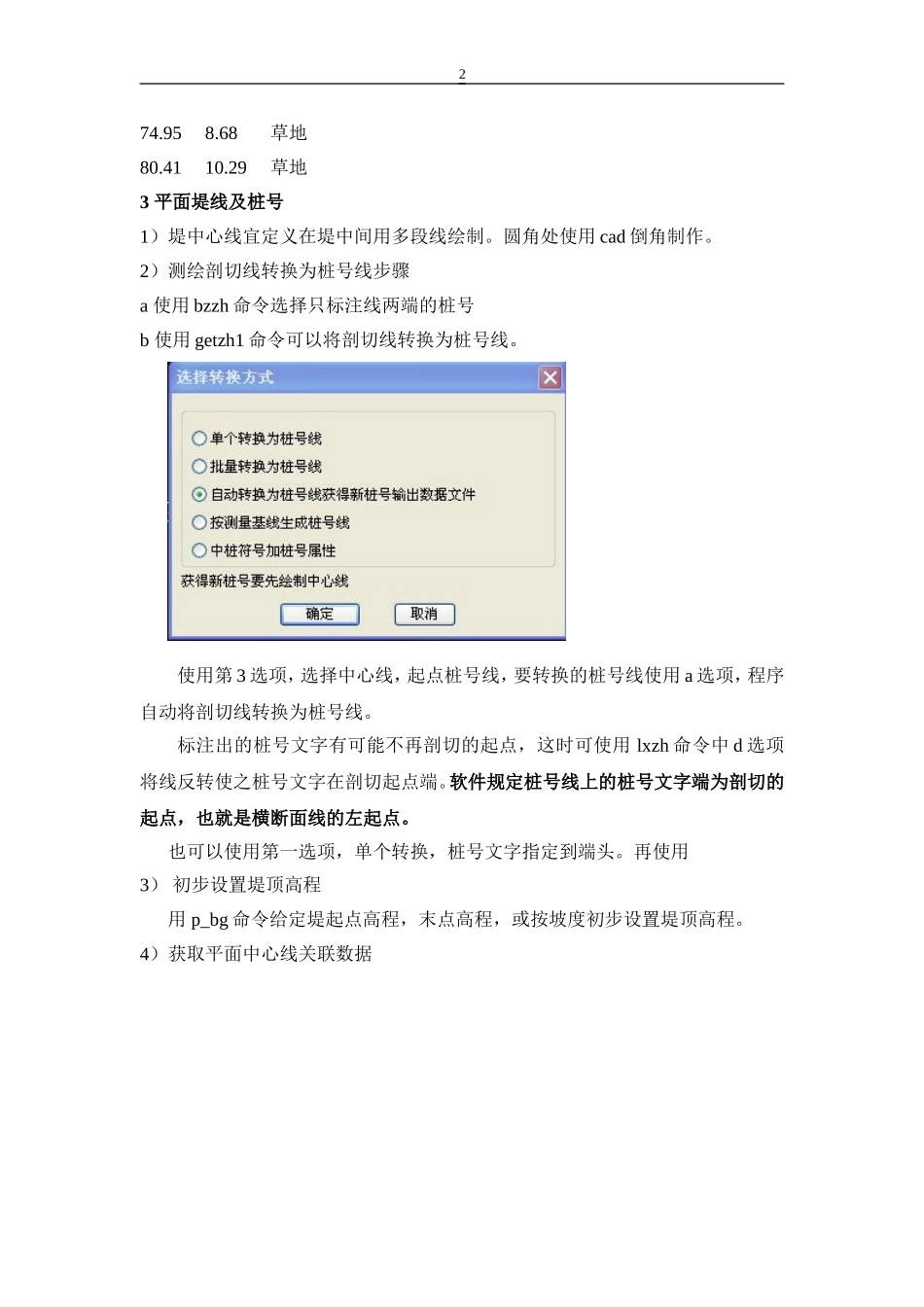

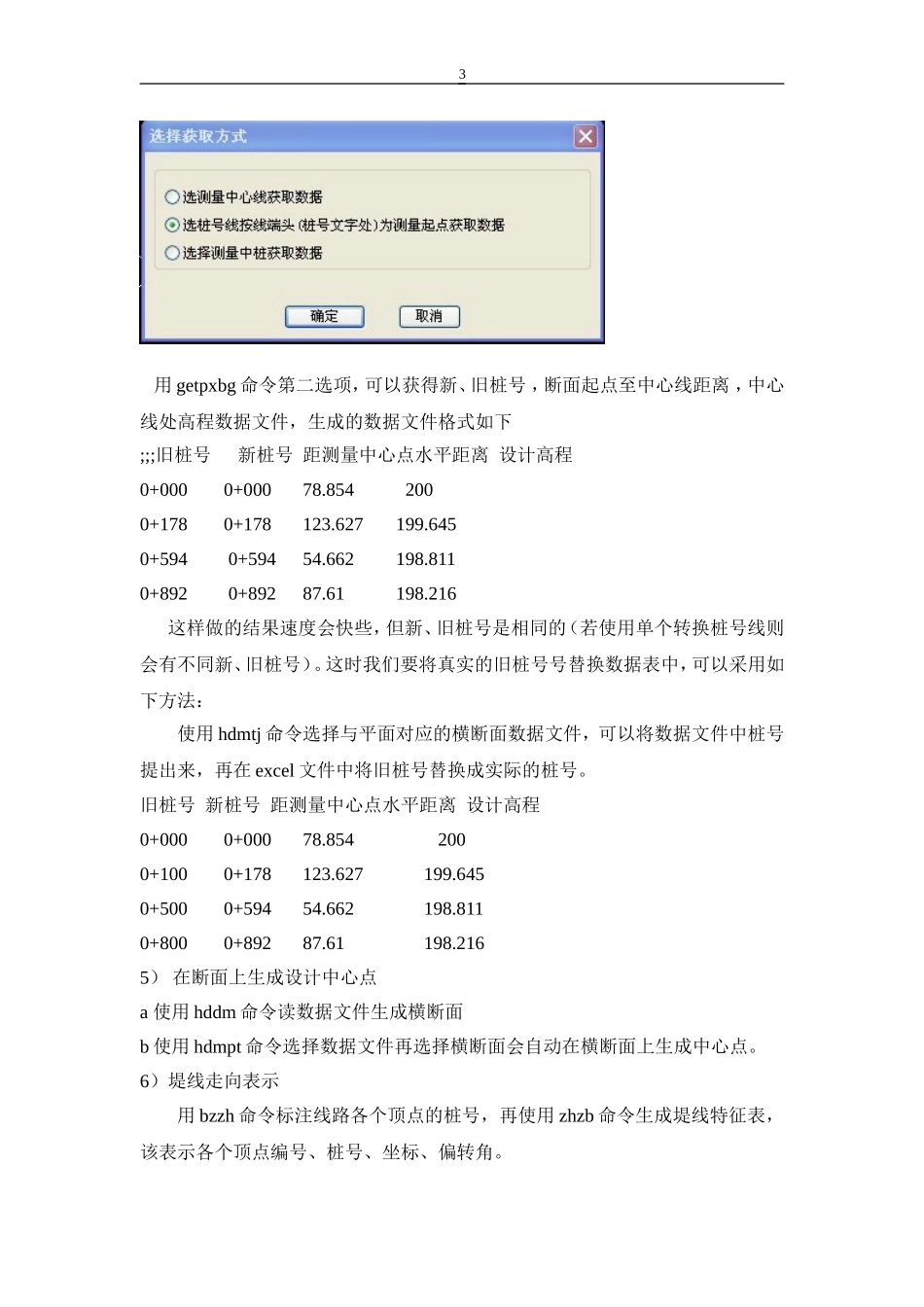

ZDM软件堤防加固设计全攻略ZDM软件堤防加固模块可以数十倍地大幅度提高堤防设计效率，将重复的绘图、工程量计算工作都交由计算机完成。该模块其中通用性强，部分功能可以用在渠道等带状水利工程设计中，用户可以举一反三灵活运用。1、堤防加固设计特点1.）线路基本按原有堤线。2）分单侧加高加厚，和全堤加高、加厚。2、对测绘专业需提供资料的要求1）平面图剖切线起点坐标、方位应准确，将高程数字写在线上。标识按桩号方式标注，不要使用编号。并放置在单独的层，绘图比例按1：1000。设计人员要检查其是否与横断面图一致。2）测量横断面提供数据文件，数据文件应为一个文件中有多条横断面，数据文件中的桩号应与平面图一致。若提供的是一个断面对应一个数据文件，可采用zdm软件trandm5命令将一个文件夹中的断面数据合并到一个文件中。横断面图，数据文件生成的横断面应和提供的横断面图一致。设计人员应检查断面数据生成的图与提供的图是否一致，如不一致，可用软件getdm命令将图转换为数据。横断面数据文件为左起点，平距、高程。数据文件格式如下：11+4200.005.64沙滩5.955.75沙滩10.805.75沙滩16.635.84沙滩……………….11+5200.006.15沙滩6.316.27沙滩67.906.93草地174.958.68草地80.4110.29草地3平面堤线及桩号1）堤中心线宜定义在堤中间用多段线绘制。圆角处使用cad倒角制作。2）测绘剖切线转换为桩号线步骤a使用bzzh命令选择只标注线两端的桩号b使用getzh1命令可以将剖切线转换为桩号线。使用第3选项，选择中心线，起点桩号线，要转换的桩号线使用a选项，程序自动将剖切线转换为桩号线。标注出的桩号文字有可能不再剖切的起点，这时可使用lxzh命令中d选项将线反转使之桩号文字在剖切起点端。软件规定桩号线上的桩号文字端为剖切的起点，也就是横断面线的左起点。也可以使用第一选项，单个转换，桩号文字指定到端头。再使用3）初步设置堤顶高程用p_bg命令给定堤起点高程，末点高程，或按坡度初步设置堤顶高程。4）获取平面中心线关联数据2用getpxbg命令第二选项，可以获得新、旧桩号，断面起点至中心线距离，中心线处高程数据文件，生成的数据文件格式如下;;;旧桩号新桩号距测量中心点水平距离设计高程0+0000+00078.8542000+1780+178123.627199.6450+5940+59454.662198.8110+8920+89287.61198.216这样做的结果速度会快些，但新、旧桩号是相同的（若使用单个转换桩号线则会有不同新、旧桩号）。这时我们要将真实的旧桩号号替换数据表中，可以采用如下方法：使用hdmtj命令选择与平面对应的横断面数据文件，可以将数据文件中桩号提出来，再在excel文件中将旧桩号替换成实际的桩号。旧桩号新桩号距测量中心点水平距离设计高程0+0000+00078.8542000+1000+178123.627199.6450+5000+59454.662198.8110+8000+89287.61198.2165）在断面上生成设计中心点a使用hddm命令读数据文件生成横断面b使用hdmpt命令选择数据文件再选择横断面会自动在横断面上生成中心点。6）堤线走向表示用bzzh命令标注线路各个顶点的桩号，再使用zhzb命令生成堤线特征表，该表示各个顶点编号、桩号、坐标、偏转角。34堤顶高程确定堤顶高程是由推算的水面线与原堤顶高程来确定的，可以采用如下方法1）用getdmbg命令可以提取横断面设计中心点与对应的堤顶高程，数据格式如下：桩号新堤顶高程旧堤顶高程11+42026.86626.53411+52026.77926.65711+62026.99326.56611+72026.90726.4842）将水位数据加入到该数据文件列中桩号新堤顶高程旧堤顶高程水位11+42026.86626.53425.311+52026.77926.657--11+62026.99326.566--11+72026.90726.48425.4水位是线性变化的没有项应加--符号3）用tzdm命令可以调用生成的数据文件生成纵断面，4可以拖动夹点编辑下新堤顶高程，也可以在纵断面上重新画条堤顶线，再用cr命令选择新画的堤顶线，用s选项选图上设计的堤顶线，将数据刷到新画的堤顶线上。在是否将扩展数据赋给选择的线时要用“y”回应。4）用zdhdpt命令由纵断面修改横断面堤顶高程，这样横断面的堤顶高程就和横断面一致了。5）用pbg命令可以将堤顶高程的数据取出来生成桩号-高程格式的数据文件。6）再用p_bg命令调用该数据给...
