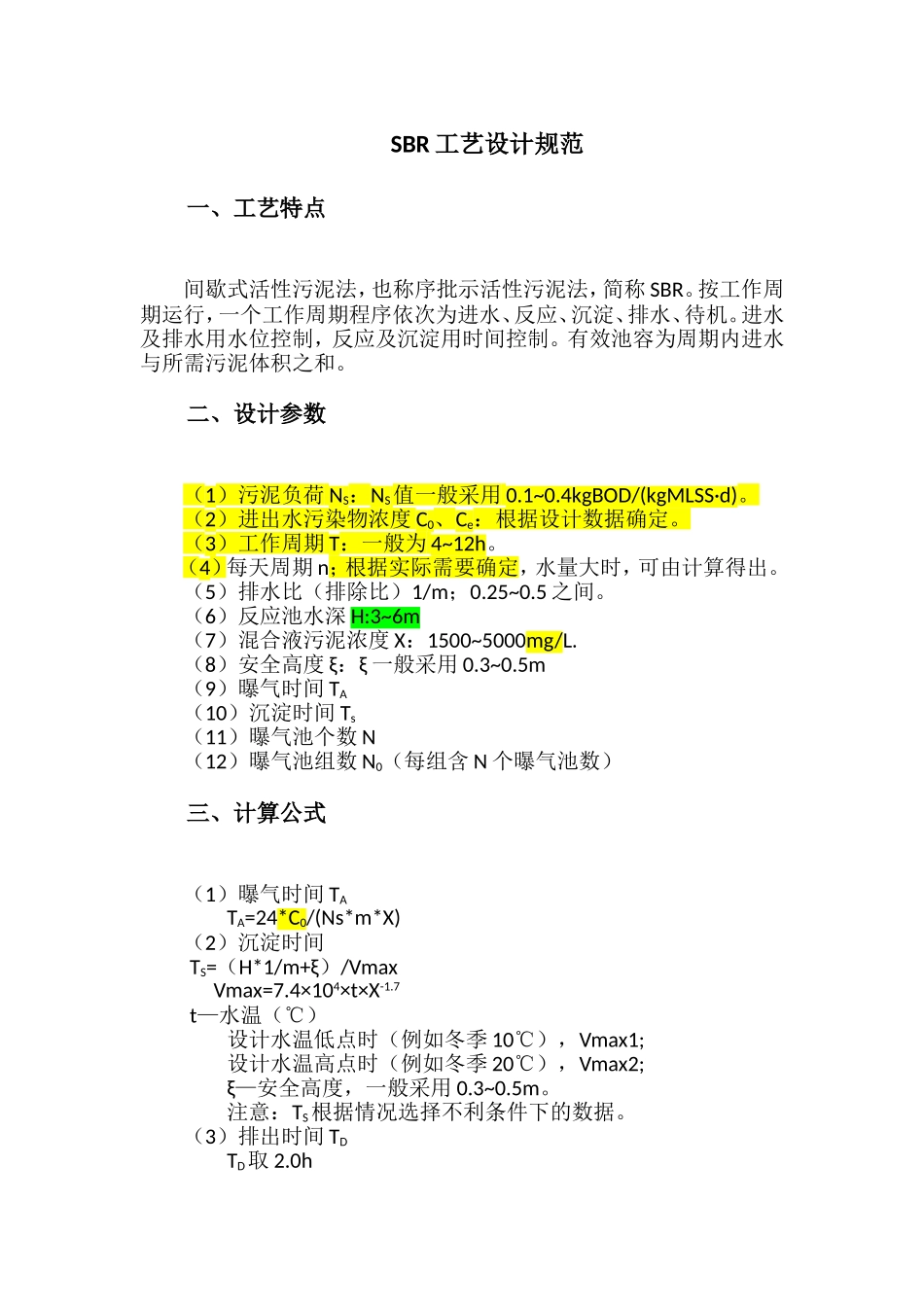

SBR工艺设计规范南京海澜环保工程有限公司二〇一一年八月SBR工艺设计规范一、工艺特点间歇式活性污泥法，也称序批示活性污泥法，简称SBR
按工作周期运行，一个工作周期程序依次为进水、反应、沉淀、排水、待机
进水及排水用水位控制，反应及沉淀用时间控制
有效池容为周期内进水与所需污泥体积之和
二、设计参数（1）污泥负荷NS：NS值一般采用0
4kgBOD/(kgMLSS·d)
（2）进出水污染物浓度C0、Ce：根据设计数据确定
（3）工作周期T：一般为4~12h
（4）每天周期n；根据实际需要确定，水量大时，可由计算得出
（5）排水比（排除比）1/m；0
（6）反应池水深H:3~6m（7）混合液污泥浓度X：1500~5000mg/L
（8）安全高度ξ：ξ一般采用0
5m（9）曝气时间TA（10）沉淀时间Ts（11）曝气池个数N（12）曝气池组数N0（每组含N个曝气池数）三、计算公式（1）曝气时间TATA=24*C0/(Ns*m*X)（2）沉淀时间TS=（H*1/m+ξ）/VmaxVmax=7
4×104×t×X-1
7t—水温（℃）设计水温低点时（例如冬季10℃），Vmax1;设计水温高点时（例如冬季20℃），Vmax2;ξ—安全高度，一般采用0
注意：TS根据情况选择不利条件下的数据

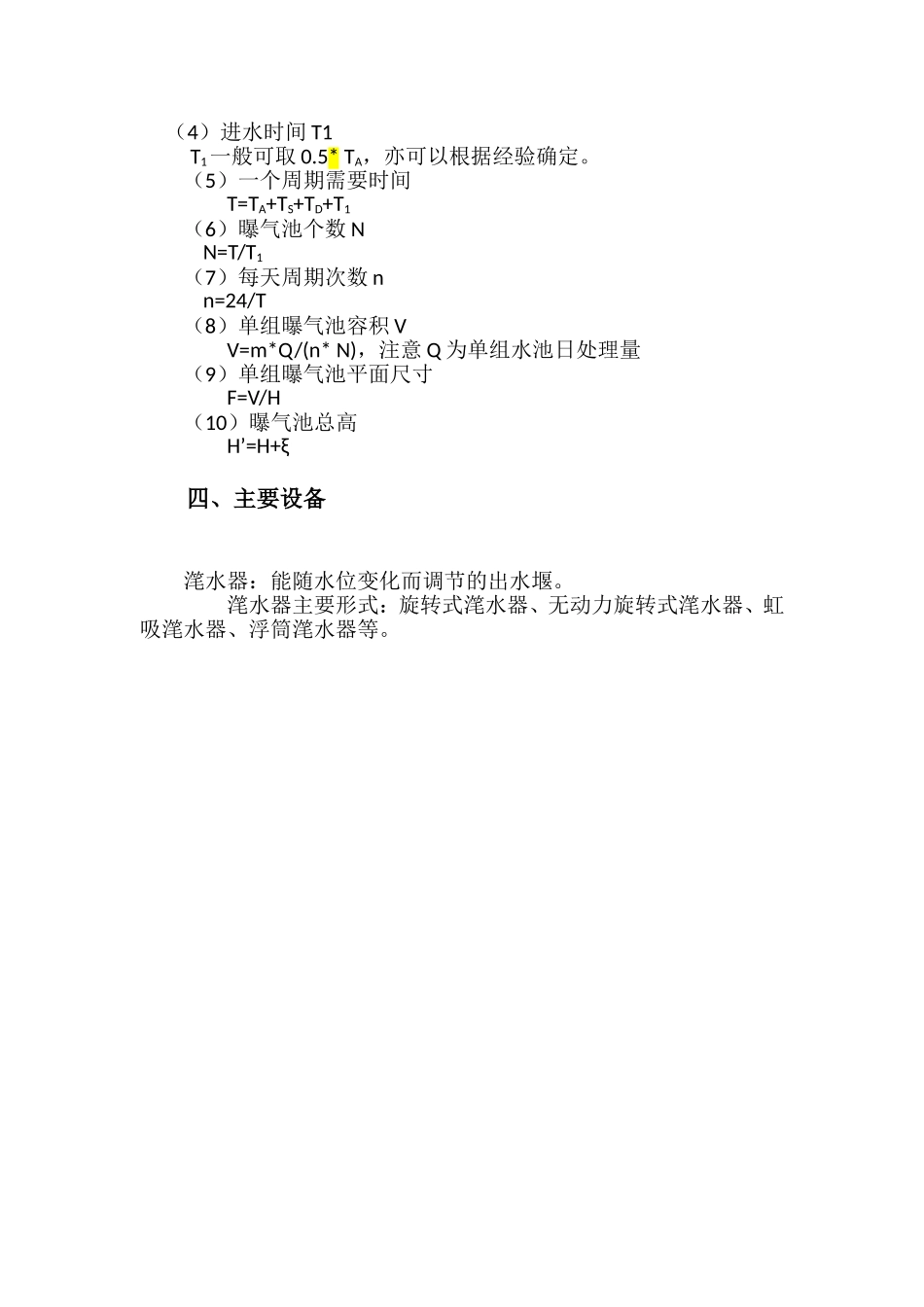

（3）排出时间TDTD取2
0h（4）进水时间T1T1一般可取0
5*TA，亦可以根据经验确定
（5）一个周期需要时间T=TA+TS+TD+T1（6）曝气池个数NN=T/T1（7）每天周期次数nn=24/T（8）单组曝气池容积VV=m*Q/(n*N)，注意Q为单组水池日处理量（9）单组曝气池平面尺寸F=V/H（10）曝气池总高H’=H+ξ四、主要设备滗水器：能随水位变化而调节的出水堰
滗水器主要形式：旋转式滗水器、无动力旋转式滗水器、虹吸滗水器、浮
