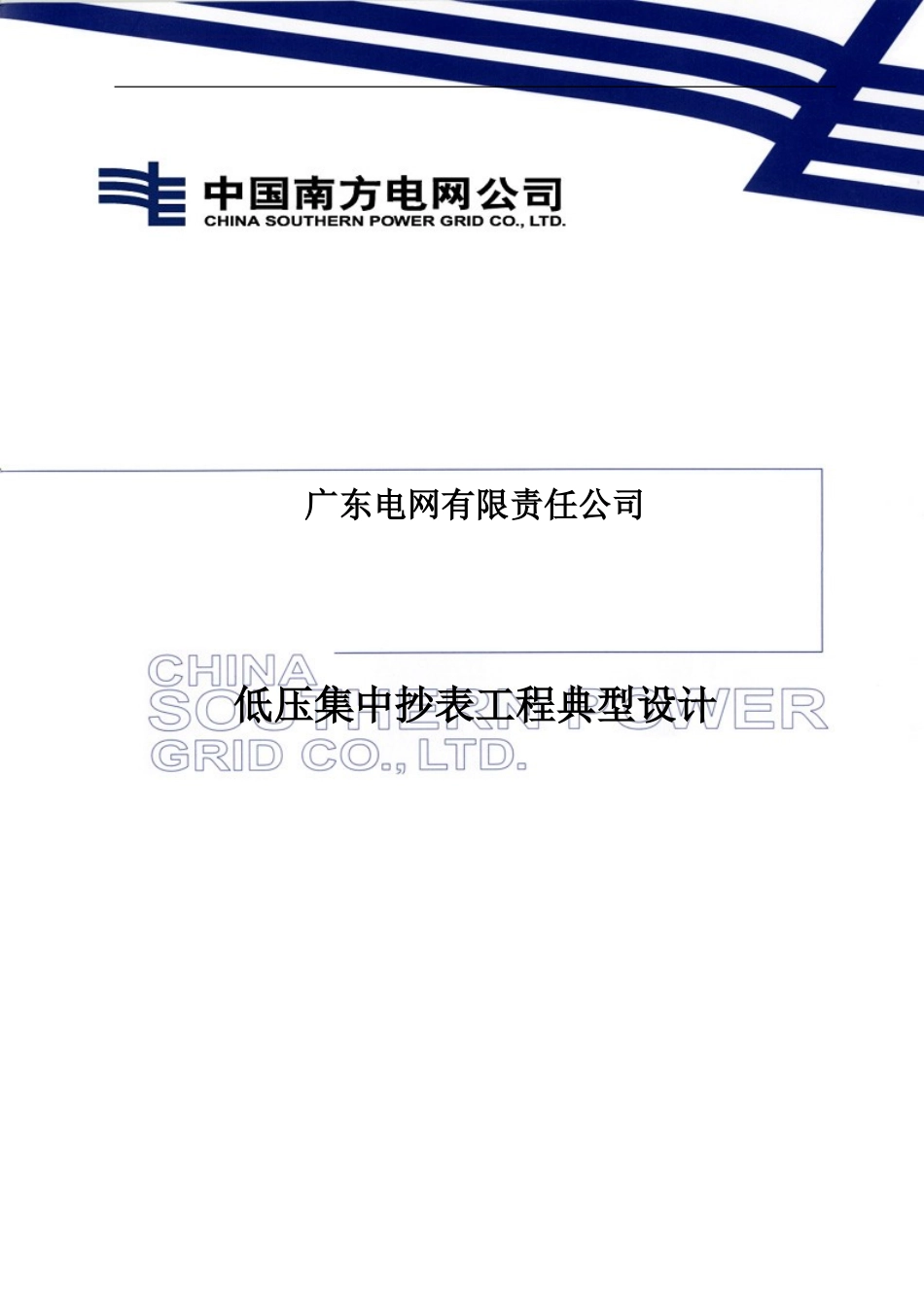

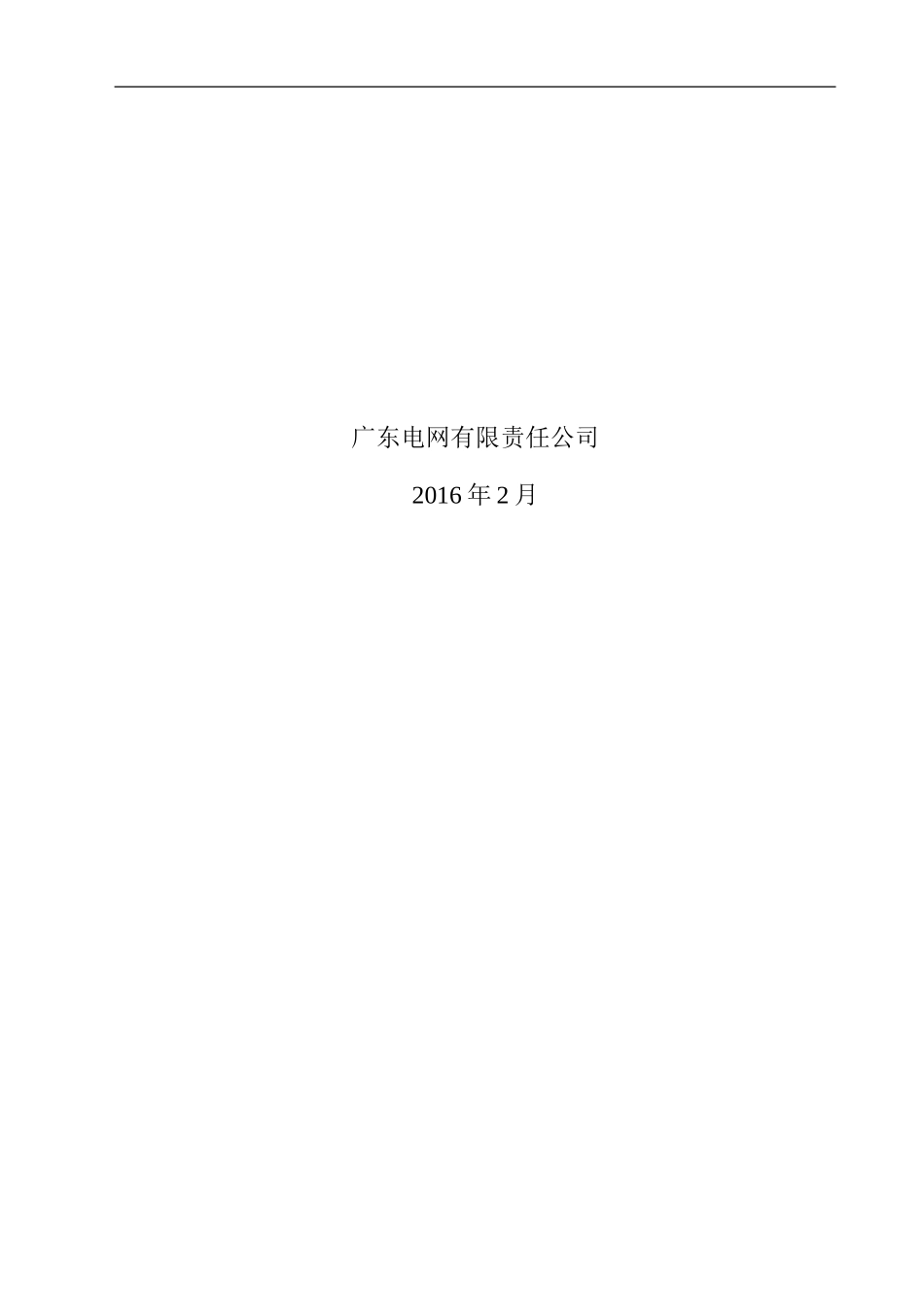

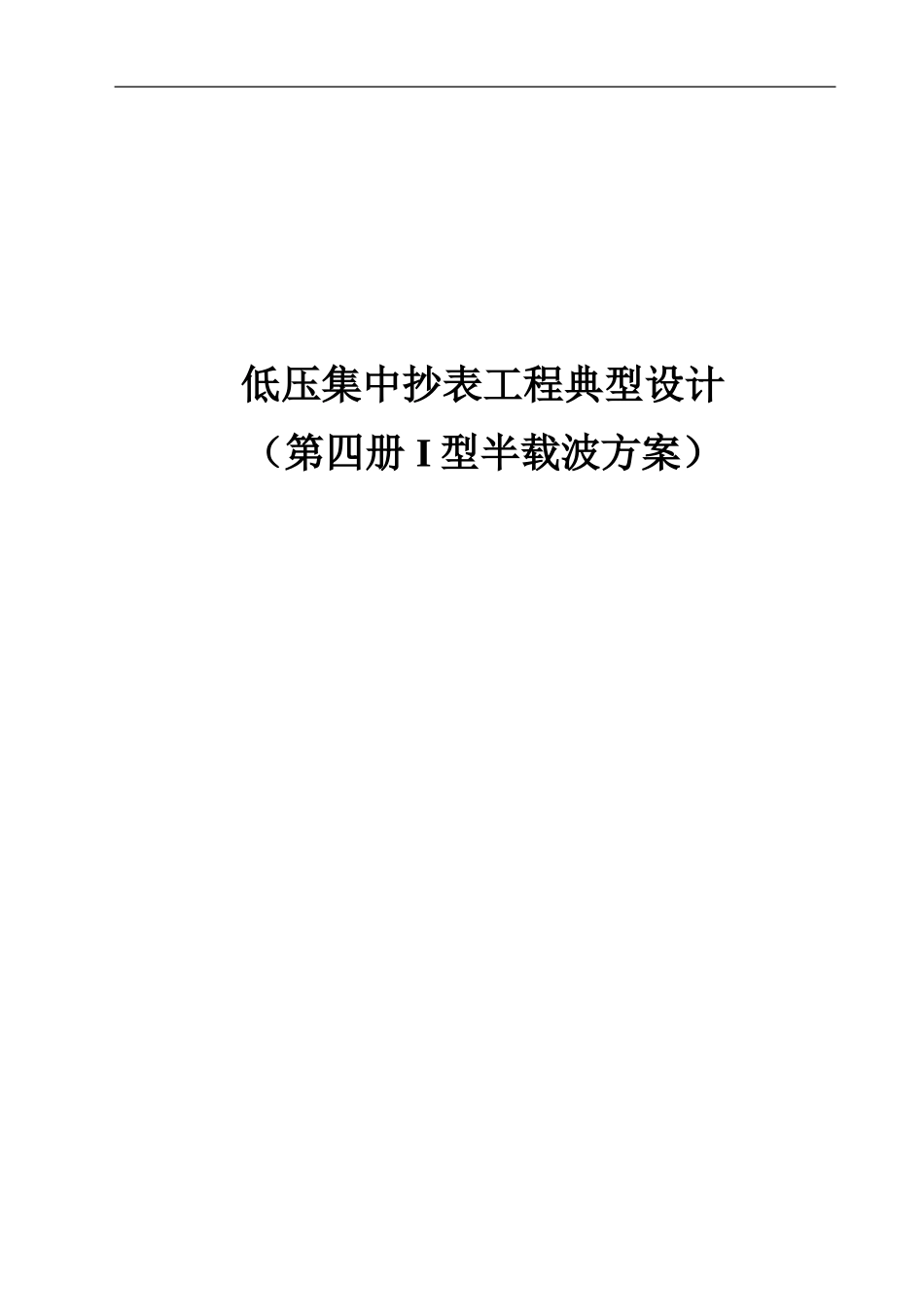

广东电网有限责任公司低压集中抄表工程典型设计广东电网有限责任公司2016年2月低压集中抄表工程典型设计（第四册I型半载波方案）典型方案目录1采集方案图.....................................................................................................................-1-2装置接线.........................................................................................................................-1-3设备技术及安装要求.....................................................................................................-8-4设备配置表...................................................................................................................-11-i1采集方案图一、使用说明（1）I型集中器和采集器之间利用电力线传输数据，采集器和电能表之间采用RS-485总线通信。（2）I型半载波采集方案适用于电表安装相对集中且楼层较高的地方。（3）优点是无需另外铺设通信线路、节省施工费用，缺点是易受电网噪声干扰、运维复杂。二、设计图图1-1I型半载波采集方案设计示意图2装置接线2.1I型集中器安装位置图一、使用说明（1）集中器应安装在三相电源取电方便的变压器附近。一般情况下，杆变：选择在就近的电线杆上，现场无计量箱或计量箱无可供安装位置的，应加装集中器箱；配电房控制柜1无可供安装位置的，应加装集中器箱；箱变内无可供安装位置的，应加装集中器箱。对屏蔽性能较好的配电房、箱变，为确保远程通信稳定、可靠，集中器可安装在配电房、箱变附近。（2）I型集中器应装在安全、干燥、易操作的场所。（3）I型集中器安装位置在距地面（设备底面）0.8-1.8M范围内。二、设计图图2-1I型集中器安装位置图2.2I型集中器电源接线图一、使用说明（1）安装于低压屏或箱变内的集中器电源应在低压总开关出线侧接取。（2）I型集中器前端要加装16A四极低压开关。（3）I型集中器需接ABC三相电压线以及零线，采用黄、绿、红、蓝/黑四种颜色的线，其对应分别为黄接A，绿接B，红接C，蓝/黑接零线。（4）如电源电缆沿电缆沟、或竖井敷设或需穿过楼层，应选用铠装或穿管敷设，管材采用符合消防要求的阻燃管材。二、设计图2图2-2集中器电源接线图2.3采集器电源接线图一、使用说明（1）采集器的电源需从表箱内电源开关出线侧接入，不可从表计上并联取得。（2）采集器采用单相供电方式，电压范围为AC220V±20%。（3）如电源电缆沿电缆沟、或竖井敷设或需穿过楼层，应选用铠装或穿管敷设，管材采用符合消防要求的阻燃管材。二、设计图3图2-3采集器电源接线图2.4三相电能表采集方案接线图一、使用说明适用于对4只及以下三相电能表的数据采集。二、设计图4图2-4三相电能表采集方案接线图15图2-5三相电能表采集方案接线图22.5单相电能表采集方案接线图（4只及以下）一、使用说明适用于对4只及以下单相电能表的数据采集。二、设计图6图2-64只以下单相电能表采集方案接线图2.6单相电能表采集方案接线图（4只以上）一、使用说明适用于对4只以上单相电能表的数据采集。二、设计图7图2-74只以上单相电能表采集方案接线图3设备技术及安装要求3.1集中器3.1.1I型集中器必须满足《中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范》要求。3.1.2I型集中器应安装在电房附近，便于取电源和通信可靠。3.1.3设备应装在安全、干燥、易操作的场所。3.1.4优先选择安装于计量箱内，现场无计量箱或计量箱无可供安装位置时，应加装外箱体；3.1.5若需加装外箱，针对杆上变压器，选择安装在就近的电线杆上；针对配电房，选择安装在低压柜旁的墙面上；针对箱变，选择安装在箱变出线的第一个电表箱旁。3.1.6对屏蔽性能较好的配电房、箱变，为确保集中器上行远程通信稳定、可靠，可根据实际情况调整集中器安装位置或将天线安装在通信稳定可靠处。83.1.7对于只有一路出线并且线路较长的变压器，集中器可安装在变压器出线离负荷集中区域较近的位置。3.1.8设备宜安装距地面（设备底面）0.8-1.8M范围内。3.1.9地下室等没有无线信号地方，需进行相应改造；距离无线信号小于...
