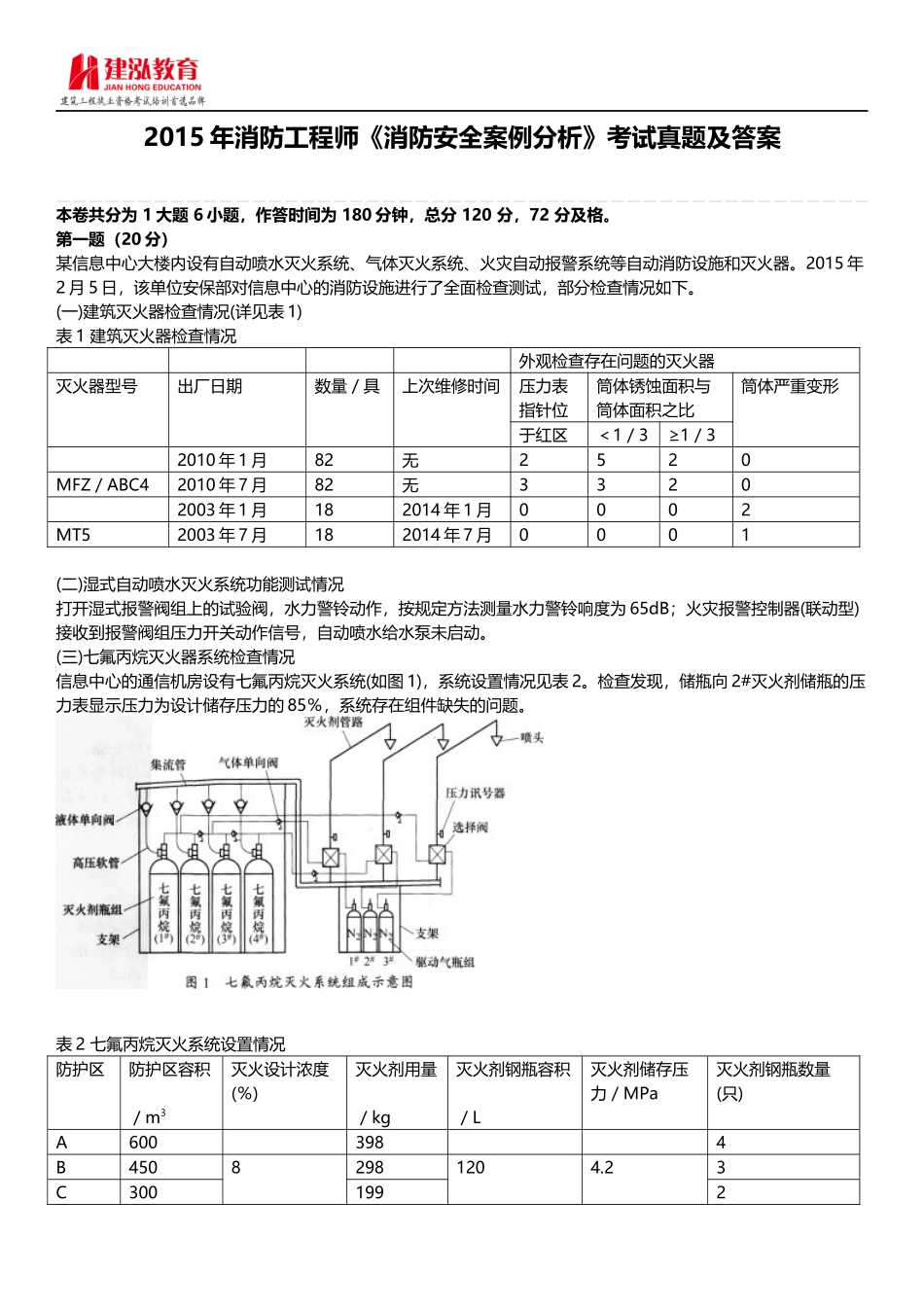

2015年消防工程师《消防安全案例分析》考试真题及答案本卷共分为1大题6小题,作答时间为180分钟,总分120分,72分及格。第一题(20分)某信息中心大楼内设有自动喷水灭火系统、气体灭火系统、火灾自动报警系统等自动消防设施和灭火器。2015年2月5日,该单位安保部对信息中心的消防设施进行了全面检查测试,部分检查情况如下。(一)建筑灭火器检查情况(详见表1)表1建筑灭火器检查情况外观检查存在问题的灭火器灭火器型号出厂日期数量/具上次维修时间压力表指针位筒体锈蚀面积与筒体面积之比筒体严重变形于红区<1/3≥1/32010年1月82无2520MFZ/ABC42010年7月82无33202003年1月182014年1月0002MT52003年7月182014年7月0001(二)湿式自动喷水灭火系统功能测试情况打开湿式报警阀组上的试验阀,水力警铃动作,按规定方法测量水力警铃响度为65dB;火灾报警控制器(联动型)接收到报警阀组压力开关动作信号,自动喷水给水泵未启动。(三)七氟丙烷灭火器系统检查情况信息中心的通信机房设有七氟丙烷灭火系统(如图1),系统设置情况见表2。检查发现,储瓶向2#灭火剂储瓶的压力表显示压力为设计储存压力的85%,系统存在组件缺失的问题。表2七氟丙烷灭火系统设置情况防护区防护区容积/m3灭火设计浓度(%)灭火剂用量/kg灭火剂钢瓶容积/L灭火剂储存压力/MPa灭火剂钢瓶数量(只)A6003984B45082981204.23C3001992检查结束后,该单位安保部委托专业维修单位对气体灭火设备进行了维修。维修单位派人到现场,焊接了缺失组件的底座,并安装了缺失组件,对2#灭火剂储瓶补压至设计压力。根据以上材料,回答下列问题。1.根据建筑灭火器检查情况,简述哪些灭火器需要维修、报废。2.指出素材(二)的场景中存在的问题及自动喷水给水泵未启动的原因,并简述湿式自动喷水灭火器系统联动功能检查测试的方法。3.七氟丙烷灭火系统在储瓶间未安装哪种组件?最大防护区时对应的驱动装置为几号驱动气瓶?4.简述检修维修单位对储瓶间气体灭火设备维修时存在的问题。参考解析:1.需检修、报废的灭火器如下:1)①出厂日期为2010年1月的82具MFZ/ABC4,其中2具简体锈蚀面积与筒体面积之比≥1/3的MFZ/ABC4需要报废,剩下的80具需要维修。②出厂日期为2010年7月的82具MFZ/ABC4,其中3具压力表指针位于红区的以及3具筒体锈蚀面积与筒体面积之比<1/3的MFZ/ABC4,需要维修;2具简体锈蚀面积之比≥1/3的MFZ/ABC4需要报废。2)①出厂日期为2003年1月的18具MT5需全部报废,因为二氧化碳灭火器出厂期满12年应予以报废处理。②出厂日期为2003年7月的18具MT5其中1具筒体严重变形的MT5需报废。【考点】《消防安全技术综合能力》教材第237、238页。2.湿式自动喷水灭火系统:1)存在问题:按规定方法测量水力警铃响度为65dB。正常情况下警铃声响度应不小于70dB。【考点】《消防安全技术综合能力》教材第138页。2)由湿式系统的工作原理图可以得出自动喷水给水泵未启动的原因有:①压力开关设定值不正确。②消防联动控制设备中的控制模块损坏。③水泵控制柜、联动控制设备的控制模式未设定在“自动”状态。【考点】《(消防安全技术综合能力》教材第153页。3)湿式自动喷水灭火器系统联动功能检查测试的方法:①系统控制装置设置为“自动”控制方式,启动1只喷头或者开启末端试水装置,流量保持在0.94--一1.5L/s,水流指示器、报警阀、压力开关、水力警铃和消防水泵等及时动作,并有相应组件的动作信号反馈到消防联动控制设备。②打开阀门放水,使用流量计、压力表核定流量、压力,目测观察系统动作情况。【考点】《消防安全技术综合能力》教材第143页。3.七氟丙烷气体灭火系统在储瓶间:1)未安装的组件为安全泄压装置。【考点】《消防安全技术综合能力》教材第179、188页。2)最大防火区对应的驱动装置为2号驱动气瓶,因为根据表2,最大的防火区A需要灭火剂钢瓶数量为4只,从图1中可知只有2号驱动气瓶连接4只灭火剂钢瓶,因此对应驱动装置为2号驱动气瓶。4.检修维修单位对设备的维修存在下列问题:1)组件应厂外焊接厂内安装。2)应到专门补压房间进行补压,并测试。3)查明气罐压力不足原因并维修。4)维修单位维修结束以后没有进...
