16QAM调制与解调系统的设计VIP免费

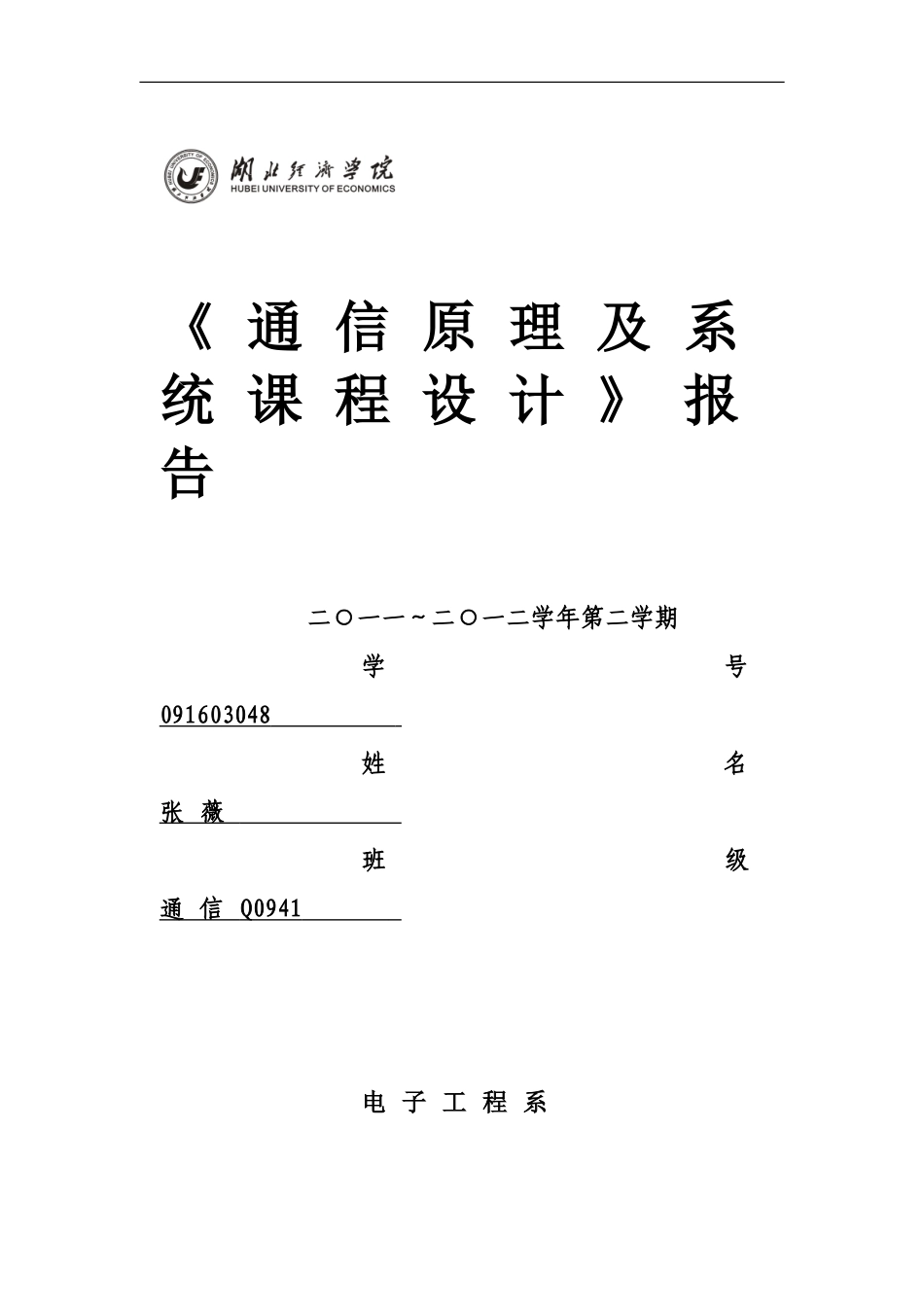

16QAM调制与解调系统的设计_第1页
1/19

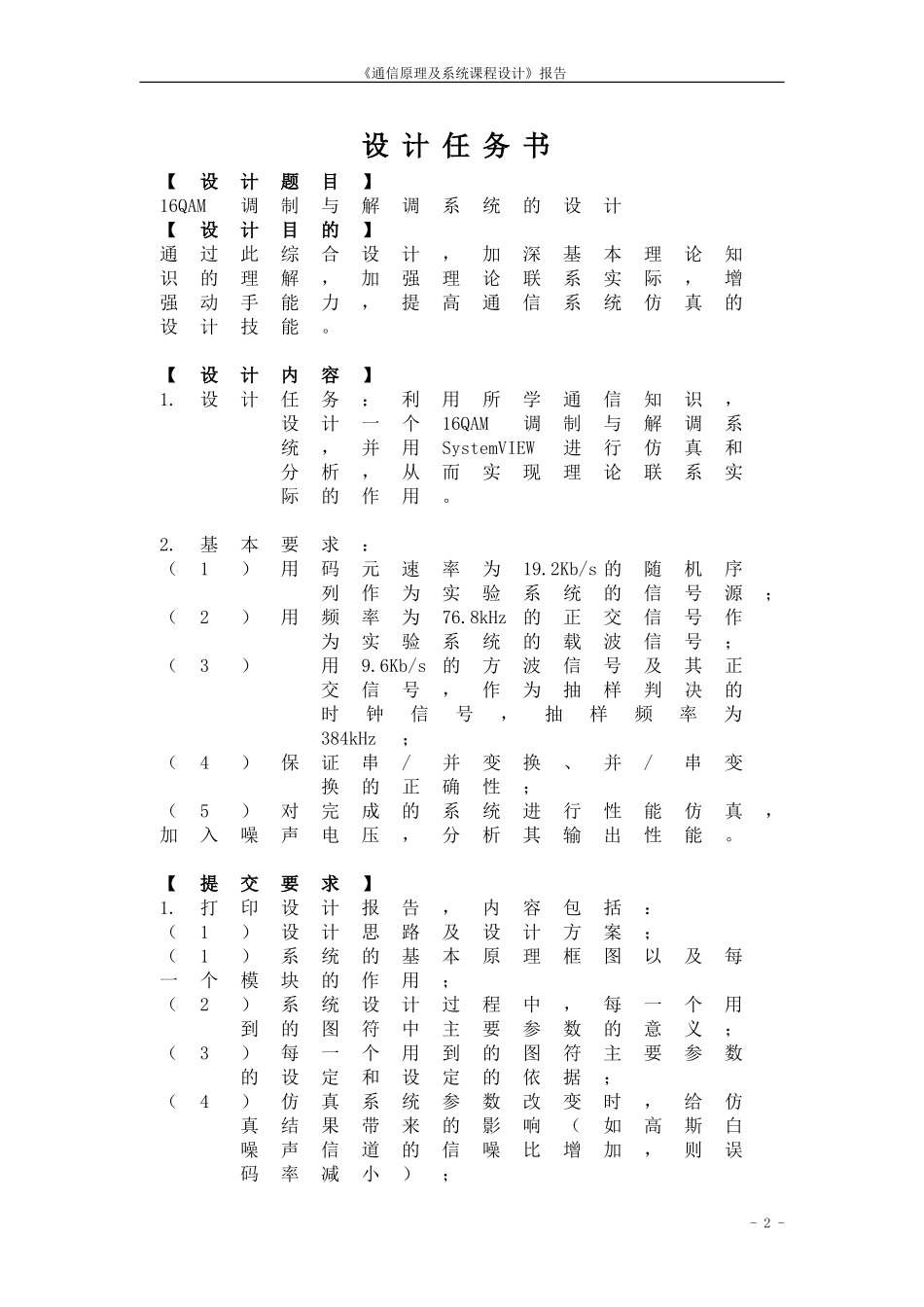

16QAM调制与解调系统的设计_第2页
2/19

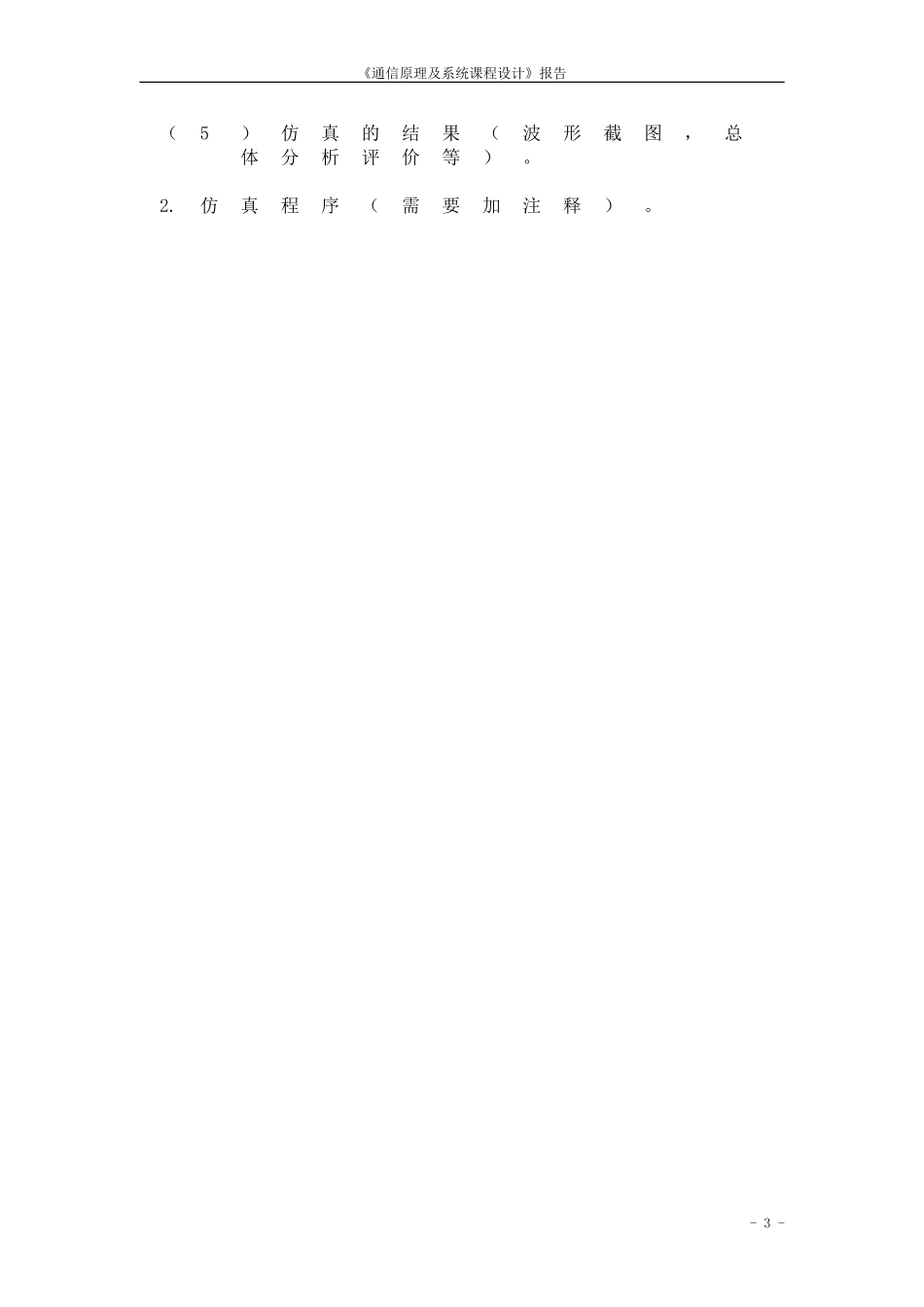

16QAM调制与解调系统的设计_第3页
3/19
《通信原理及系统课程设计》报告二○一一~二○一二学年第二学期学号091603048姓名张薇班级通信Q0941电子工程系《通信原理及系统课程设计》报告设计任务书【设计题目】16QAM调制与解调系统的设计【设计目的】通过此综合设计,加深基本理论知识的理解,加强理论联系实际,增强动手能力,提高通信系统仿真的设计技能。【设计内容】1.设计任务:利用所学通信知识,设计一个16QAM调制与解调系统,并用SystemVIEW进行仿真和分析,从而实现理论联系实际的作用。2.基本要求:(1)用码元速率为19.2Kb/s的随机序列作为实验系统的信号源;(2)用频率为76.8kHz的正交信号作为实验系统的载波信号;(3)用9.6Kb/s的方波信号及其正交信号,作为抽样判决的时钟信号,抽样频率为384kHz;(4)保证串/并变换、并/串变换的正确性;(5)对完成的系统进行性能仿真,加入噪声电压,分析其输出性能。【提交要求】1.打印设计报告,内容包括:(1)设计思路及设计方案;(1)系统的基本原理框图以及每一个模块的作用;(2)系统设计过程中,每一个用到的图符中主要参数的意义;(3)每一个用到的图符主要参数的设定和设定的依据;(4)仿真系统参数改变时,给仿真结果带来的影响(如高斯白噪声信道的信噪比增加,则误码率减小);-2-《通信原理及系统课程设计》报告(5)仿真的结果(波形截图,总体分析评价等)。2.仿真程序(需要加注释)。-3-《通信原理及系统课程设计》报告目录一、设计思路..............5二、总体方案设计.........51、调制方案..............52、解调方案..............6三、总体电路图...........7四、模块设计及主要参数设置71、串/并转换...........72、低通滤波..............83、抽样判决..............94、并/串转换...........10五、仿真结果及分析.......101.仿真参数设置.........102、仿真结果...........113、仿真结果分析.......14六、小结.....................15-4-《通信原理及系统课程设计》报告一、设计思路16QAM即16进制正交振幅调制,它是一种振幅/相位联合键控(APK)体制。16QAM的产生有2种方法:(1)正交调幅法,它是有2路正交的四电平振幅键控信号叠加而成;(2)复合相移法:它是用2路独立的四相位移相键控信号叠加而成。16QAM信号的振幅和相位作为两个独立的参量同时受到调制。故这种信号序列的第k个码元可以表示为:Sk(t)=Akcos(w0t+φk)kT
