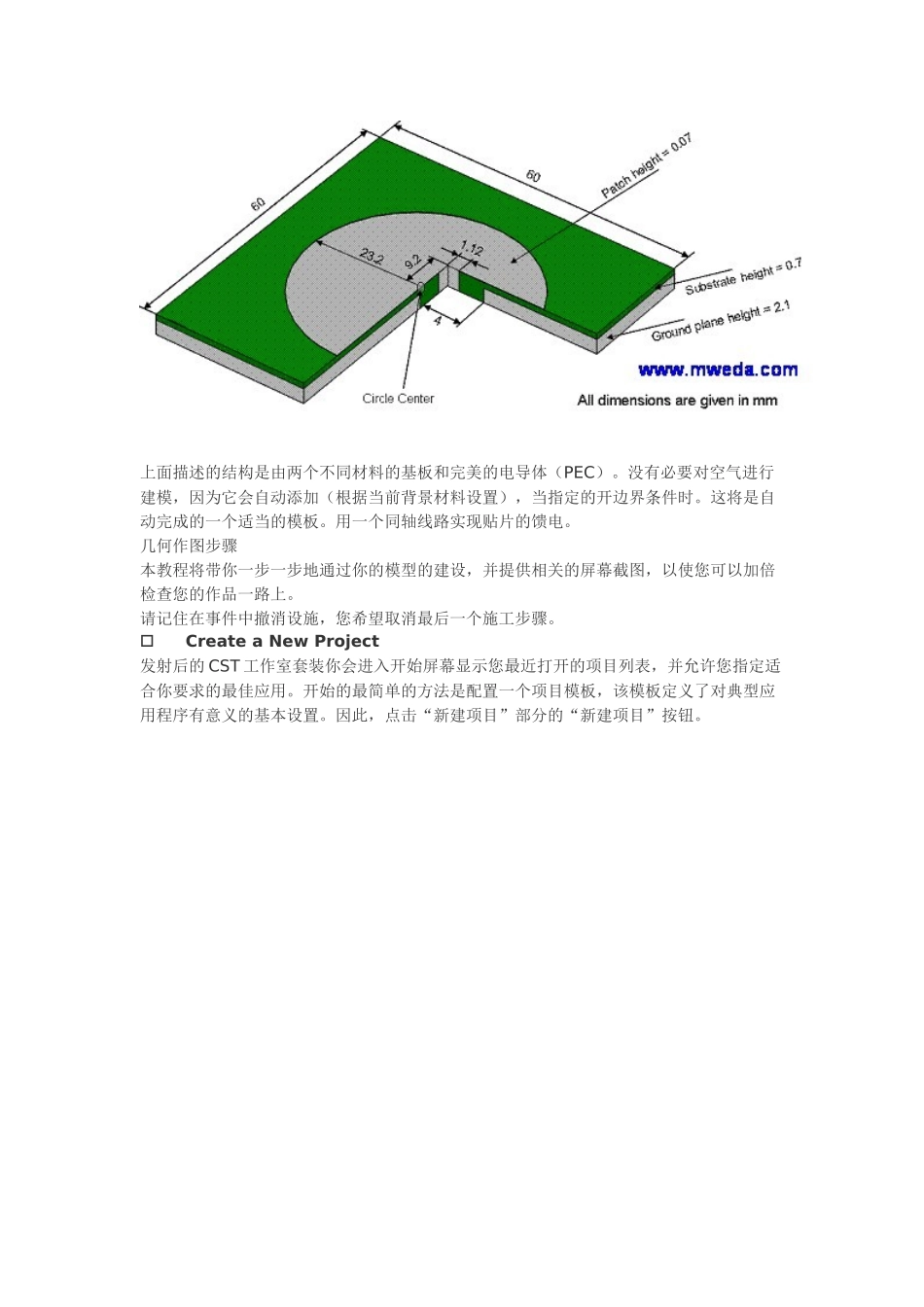

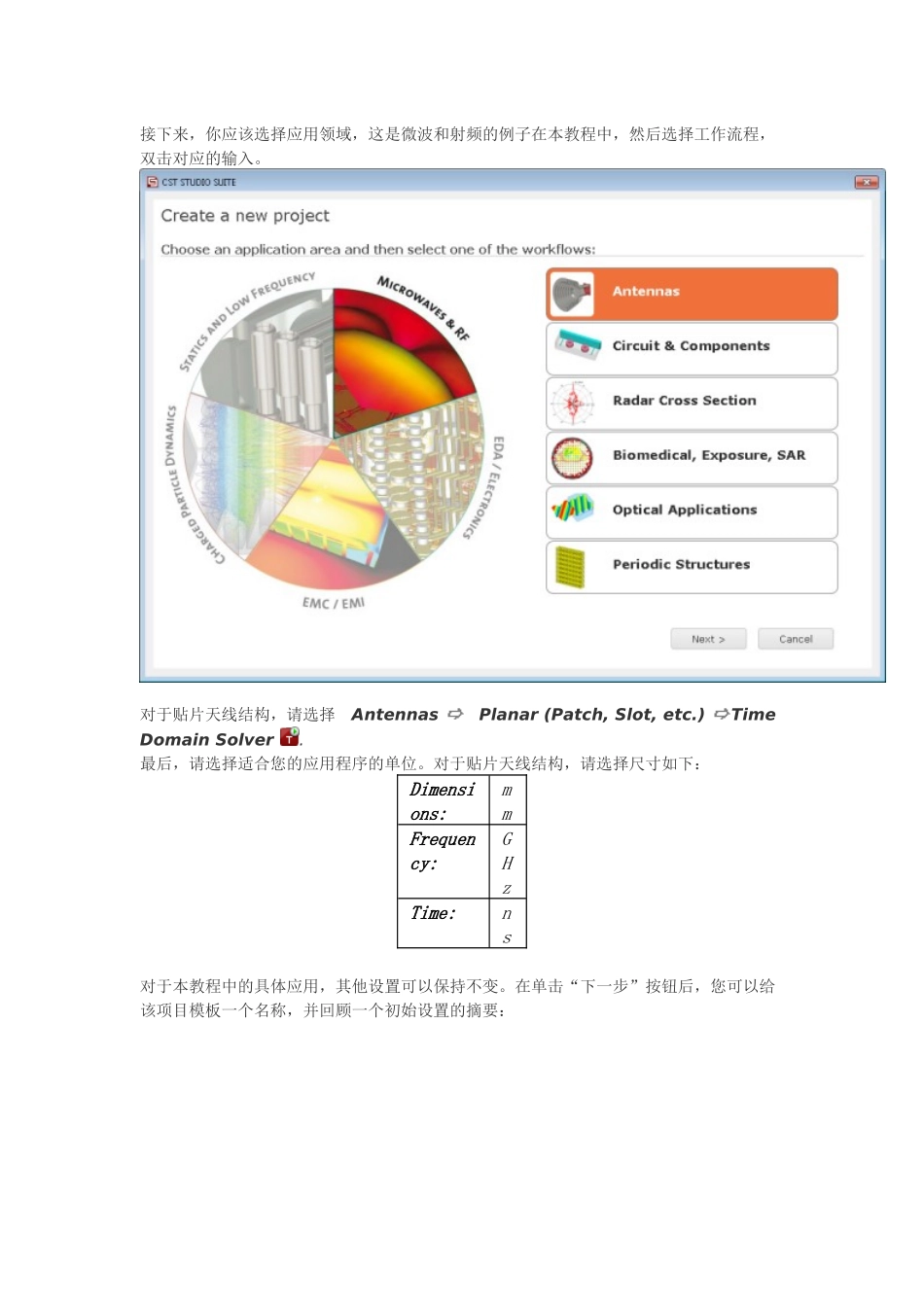

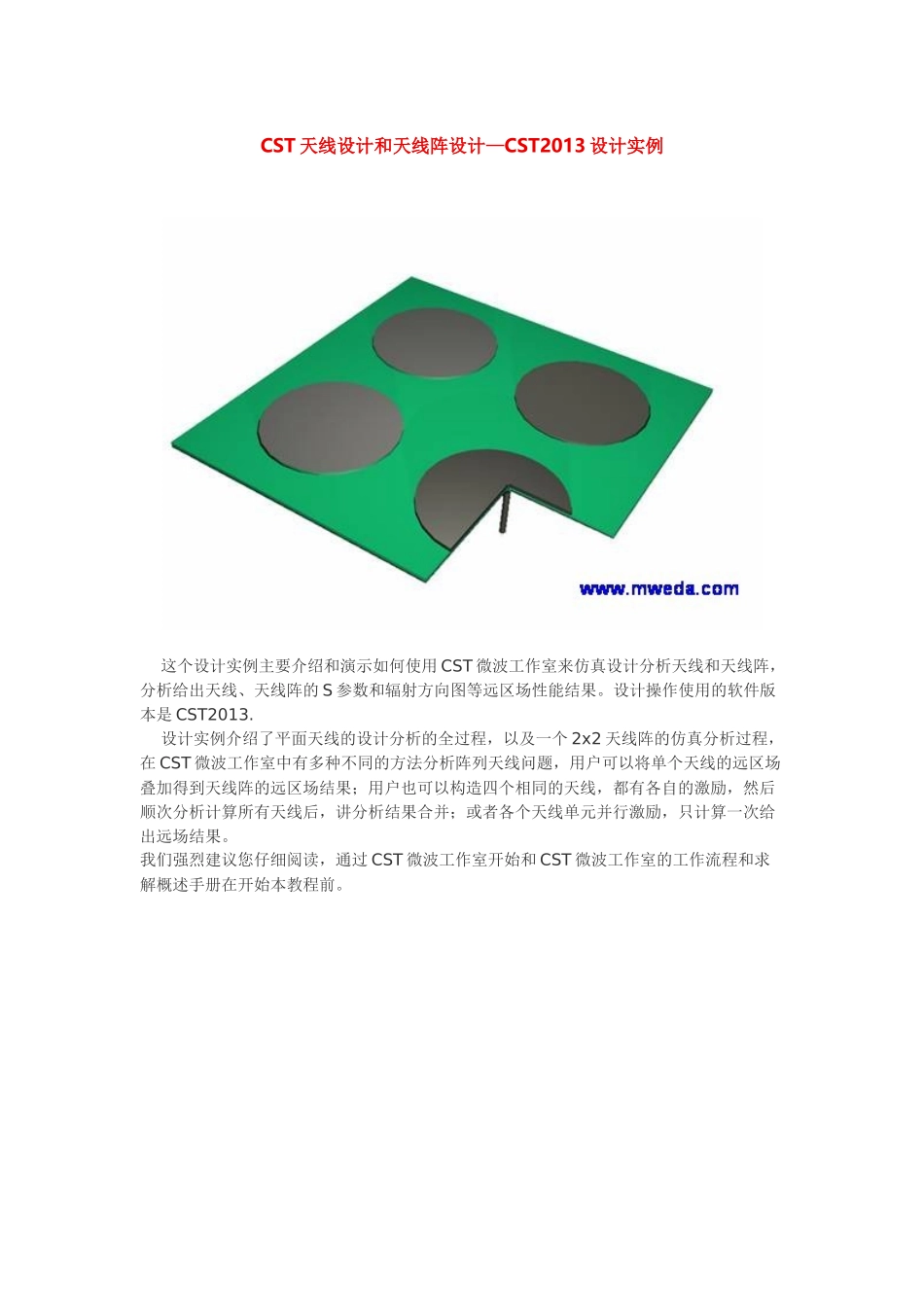

CST天线设计和天线阵设计—CST2013设计实例这个设计实例主要介绍和演示如何使用CST微波工作室来仿真设计分析天线和天线阵，分析给出天线、天线阵的S参数和辐射方向图等远区场性能结果。设计操作使用的软件版本是CST2013.设计实例介绍了平面天线的设计分析的全过程，以及一个2x2天线阵的仿真分析过程，在CST微波工作室中有多种不同的方法分析阵列天线问题，用户可以将单个天线的远区场叠加得到天线阵的远区场结果；用户也可以构造四个相同的天线，都有各自的激励，然后顺次分析计算所有天线后，讲分析结果合并；或者各个天线单元并行激励，只计算一次给出远场结果。我们强烈建议您仔细阅读，通过CST微波工作室开始和CST微波工作室的工作流程和求解概述手册在开始本教程前。上面描述的结构是由两个不同材料的基板和完美的电导体（PEC）。没有必要对空气进行建模，因为它会自动添加（根据当前背景材料设置），当指定的开边界条件时。这将是自动完成的一个适当的模板。用一个同轴线路实现贴片的馈电。几何作图步骤本教程将带你一步一步地通过你的模型的建设，并提供相关的屏幕截图，以使您可以加倍检查您的作品一路上。请记住在事件中撤消设施，您希望取消最后一个施工步骤。CreateaNewProject发射后的CST工作室套装你会进入开始屏幕显示您最近打开的项目列表，并允许您指定适合你要求的最佳应用。开始的最简单的方法是配置一个项目模板，该模板定义了对典型应用程序有意义的基本设置。因此，点击“新建项目”部分的“新建项目”按钮。接下来，你应该选择应用领域，这是微波和射频的例子在本教程中，然后选择工作流程，双击对应的输入。对于贴片天线结构，请选择AntennasPlanar(Patch,Slot,etc.)TimeDomainSolver.最后，请选择适合您的应用程序的单位。对于贴片天线结构，请选择尺寸如下：Dimensions:mmFrequency:GHzTime:ns对于本教程中的具体应用，其他设置可以保持不变。在单击“下一步”按钮后，您可以给该项目模板一个名称，并回顾一个初始设置的摘要：最后单击“完成”按钮以保存项目模板，并使用适当的设置创建新项目。CST微波工作室会自动启动，由于应用领域的微波与射频的选择。请注意：当您再次点击File:NewandRecent您将看到最近定义的模板在项目模板部分的下方。为进一步的项目在同一应用领域，你可以简单地点击这个模板加入有用的基本设置启动CST微波工作室。每次定义一个新的模板是没有必要的。您现在可以开始使用合理的初始设置的软件很快，只需点击相应的模板。请注意：在您的模型的构建过程中，可以修改项目模板的所有设置。例如，单位可以在“单位”对话框中进行修改(Home:SettingsUnits)和求解器类型可以选择Home:SimulationStartSimulation下拉列表。设置工作平面的性质下一步通常是将工作平面特性设置为使您的设备足够大。因为该结构具有沿一个坐标方向的最大延伸毫米，工作面大小应设置为至少100毫米。这些设置可以在选择打开后的对话框中改变View:VisibilityWorkingPlaneWorkingPlaneProperties.请注意，我们将使用相同的文档在这里介绍的工作流程和解决概述手册。在这个对话框中，您应该将大小设置为100（先前已设置为毫米的单位，在状态栏中显示），光栅宽度为2，单元宽度为0.1，以获得一个合理间隔的网格。请按“确定”按钮确认这些设置。DrawtheSubstrateBrick平面结构建模的第一个施工步骤通常是定义基底层。这可以很容易地实现由创建一个砖制成的基板材料。请激活砖创造模式Modeling:ShapesBrick.当你被提示来定义第一个点时，通过按“键盘”来输入坐标，打开下面的对话框：在这个例子中，你应该进入一个有60毫米的延伸的横向方向的基板块。横向坐标，因此可以描述为×=30，=-30的第一角和×=30，=30的相对角，假设砖是仿照对称的起源。因此，请输入第一点坐标=-30和=-30在对话框中，按“确定”按钮。之后，你可以重复这些步骤的第二点：1。按标签键2。输入=30，=30在对话框中，按确定。现在你将被要求进入砖的高度。这也可以通过再次按下TAB键数值指定，进入高度0.7按按OK键（可以很方便的在负方向确定基材）。现在下面的对话框将出现，显示你以...
