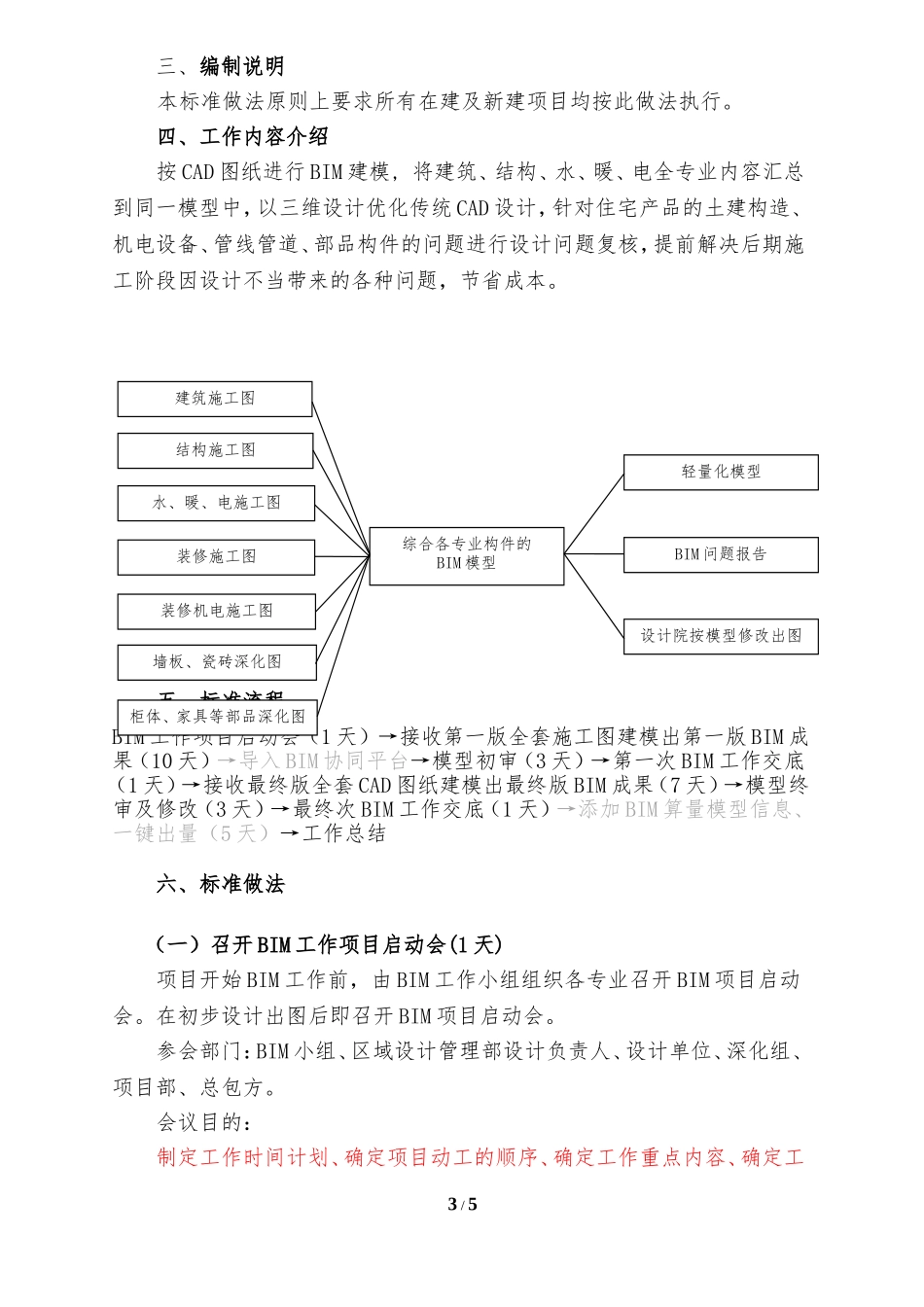

碧桂园集团SSGF工业化建造体系1.0BIM设计优化标准做法（2017试行版）1/5目录一、目的...................................................3二、适用范围...............................................3三、编制说明...............................................3四、工作内容介绍...........................................3五、标准流程...............................................4六、标准做法...............................................4一、目的明确新体系项目中BIM设计优化工作的标准流程，提高BIM工作效率和工作质量。二、适用范围适用于碧桂园集团所有SSGF新体系项目的BIM设计优化工作。2/5三、编制说明本标准做法原则上要求所有在建及新建项目均按此做法执行。四、工作内容介绍按CAD图纸进行BIM建模,将建筑、结构、水、暖、电全专业内容汇总到同一模型中，以三维设计优化传统CAD设计，针对住宅产品的土建构造、机电设备、管线管道、部品构件的问题进行设计问题复核，提前解决后期施工阶段因设计不当带来的各种问题，节省成本。五、标准流程BIM工作项目启动会（1天）→接收第一版全套施工图建模出第一版BIM成果（10天）→导入BIM协同平台→模型初审（3天）→第一次BIM工作交底（1天）→接收最终版全套CAD图纸建模出最终版BIM成果（7天）→模型终审及修改（3天）→最终次BIM工作交底（1天）→添加BIM算量模型信息、一键出量（5天）→工作总结六、标准做法（一）召开BIM工作项目启动会(1天)项目开始BIM工作前，由BIM工作小组组织各专业召开BIM项目启动会。在初步设计出图后即召开BIM项目启动会。参会部门：BIM小组、区域设计管理部设计负责人、设计单位、深化组、项目部、总包方。会议目的：制定工作时间计划、确定项目动工的顺序、确定工作重点内容、确定工3/5建筑施工图结构施工图水、暖、电施工图装修施工图装修机电施工图墙板、瓷砖深化图柜体、家具等部品深化图综合各专业构件的BIM模型轻量化模型BIM问题报告设计院按模型修改出图作协同模式。（二）接收第一版全套施工图建模出第一版BIM成果（10天）1.BIM建模规则和深度须严格遵循《莞深区域BIM建模标准及深度要求V1.0》。初步设计出图后即开始部分建模工作，模型完成时间在施工图出图10天以后。2.BIM设计优化所需全套施工图纸：建筑施工图、结构施工图、给排水施工图、电气施工图、暖通施工图、燃气施工图、装修机电施工图、装修施工图、墙板深化图、瓷砖深化图、柜体深化图3.BIM第一版成果：精细化BIM模型、BIM轻量化模型、《BIM问题报告》（三）模型初审(3天)→第一次BIM工作交底(1天)组织各部门对BIM模型（BIM轻量化模型）进行审核，二次核查设计问题。由BIM组输出轻量化模型和BIM问题报告，设计管理部、深化组、设计单位、项目部、总包方各自审查及记录模型问题，由BIM组汇总。各部门审核完模型后，由BIM组组织召开第一次BIM工作交底会议，以上所有部门均参加。针对BIM模型各部门记录的问题进行逐一核对，现场解决问题。由BIM组记录会议内容，形成会议纪要。（四）接收最终版全套CAD图纸建模出最终版BIM成果（7天）在接收到最终版本图纸后，则开始最终BIM模型修改，输出成果。注：最终版全套图纸收集齐全后才开始最终模型修改。最终版成果包括：精细化BIM模型、BIM轻量化模型、《BIM问题报告-汇总版》（五）模型终审及修改（3天）→最终次BIM工作交底（1天）组织各部门对按最终版全套图纸修改过的BIM模型进行审核及组织最终BIM模型会审，流程同初步审核流程。最终次BIM工作交底会上须确认《BIM问题报告-汇总版》上所有问题4/5的解决方式，且须确认哪些问题由设计单位修改出图或出设计变更单，由设计管理部设计负责人跟进设计单位修改出图。（六）工作总结→现场跟进针对本次的BIM设计优化工作进行工作经验总结，为往后的BIM工作做的更好打下基础。后期跟进项目施工现场问题，与项目部、总包方密切交流，发现项目施工现场BIM设计优化工作未忽略的痛点，总结经验。5/5
