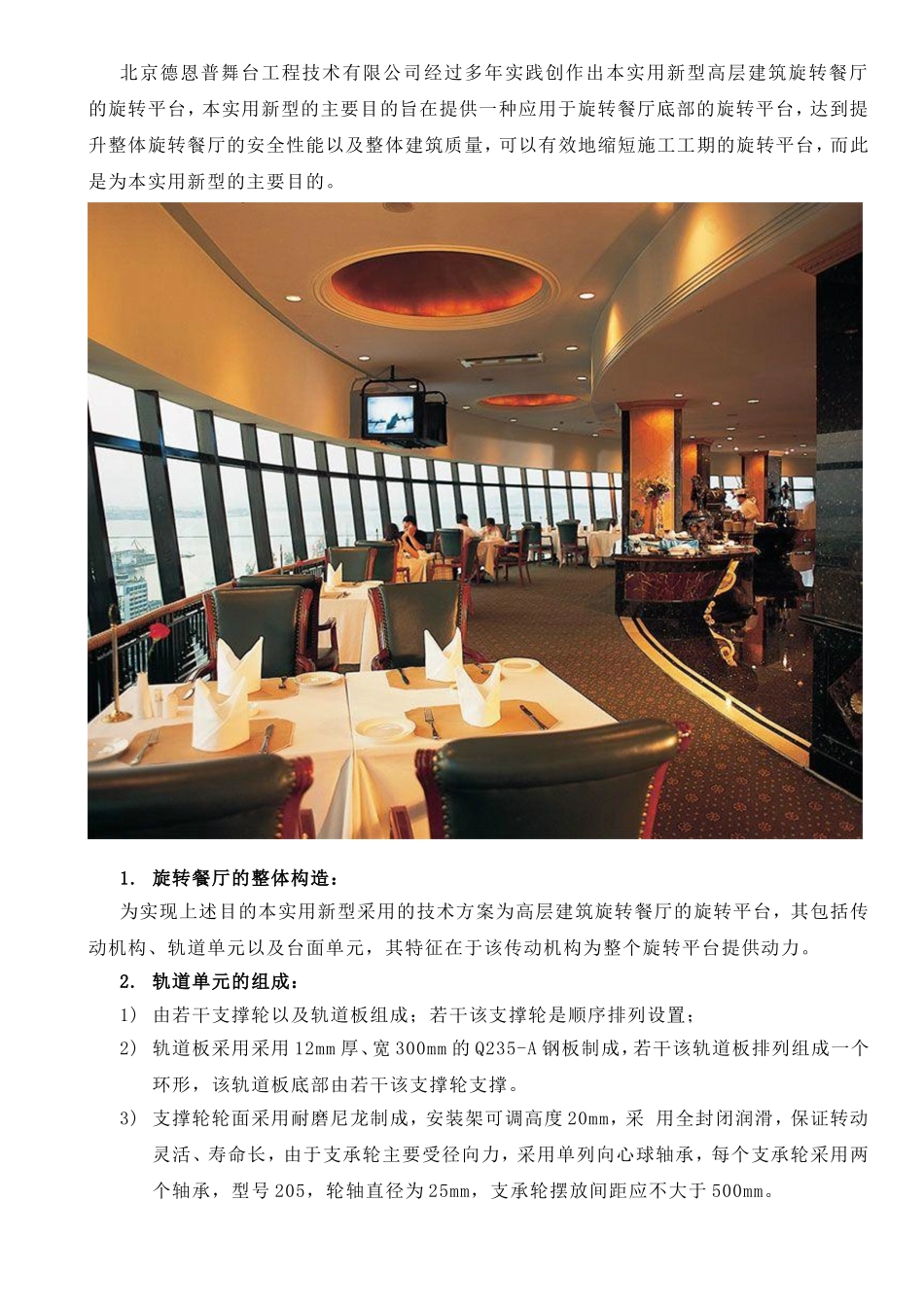

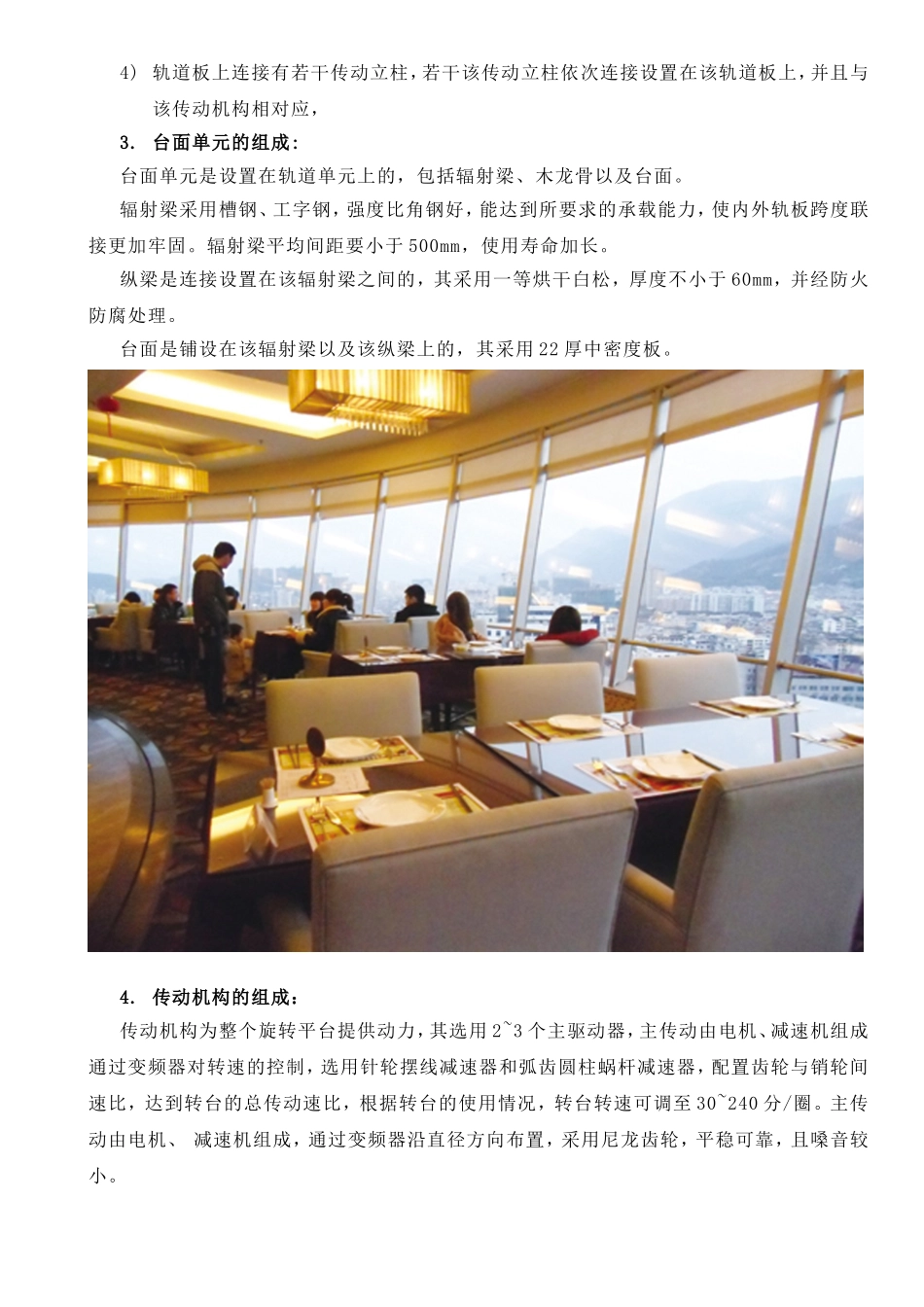

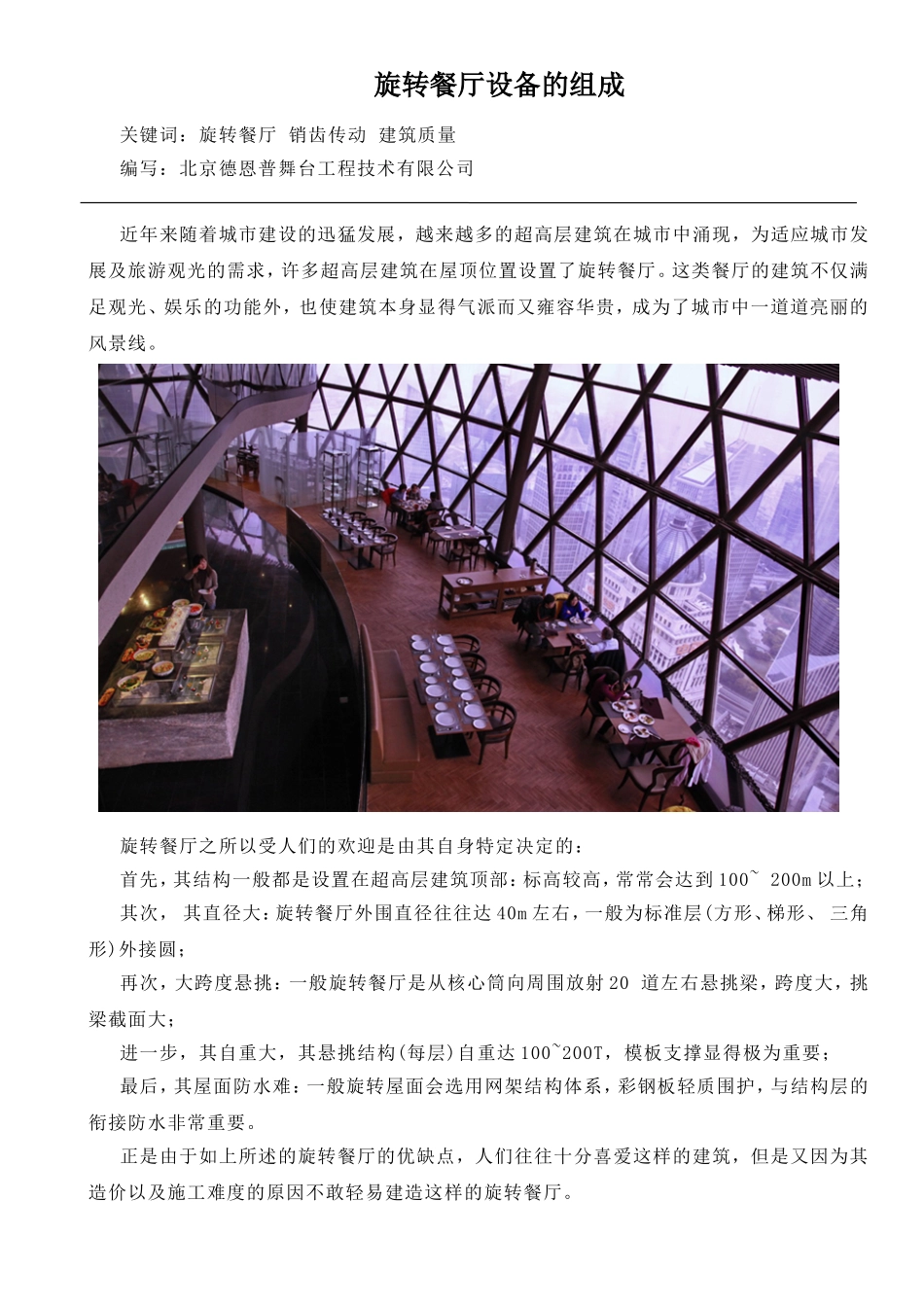

旋转餐厅设备的组成关键词：旋转餐厅销齿传动建筑质量编写：北京德恩普舞台工程技术有限公司近年来随着城市建设的迅猛发展，越来越多的超高层建筑在城市中涌现，为适应城市发展及旅游观光的需求，许多超高层建筑在屋顶位置设置了旋转餐厅。这类餐厅的建筑不仅满足观光、娱乐的功能外，也使建筑本身显得气派而又雍容华贵，成为了城市中一道道亮丽的风景线。旋转餐厅之所以受人们的欢迎是由其自身特定决定的：首先，其结构一般都是设置在超高层建筑顶部：标高较高，常常会达到100~200m以上；其次，其直径大：旋转餐厅外围直径往往达40m左右，一般为标准层(方形、梯形、三角形)外接圆；再次，大跨度悬挑：一般旋转餐厅是从核心筒向周围放射20道左右悬挑梁，跨度大，挑梁截面大；进一步，其自重大，其悬挑结构(每层)自重达100~200T，模板支撑显得极为重要；最后，其屋面防水难：一般旋转屋面会选用网架结构体系，彩钢板轻质围护，与结构层的衔接防水非常重要。正是由于如上所述的旋转餐厅的优缺点，人们往往十分喜爱这样的建筑，但是又因为其造价以及施工难度的原因不敢轻易建造这样的旋转餐厅。北京德恩普舞台工程技术有限公司经过多年实践创作出本实用新型高层建筑旋转餐厅的旋转平台，本实用新型的主要目的旨在提供一种应用于旋转餐厅底部的旋转平台，达到提升整体旋转餐厅的安全性能以及整体建筑质量，可以有效地缩短施工工期的旋转平台，而此是为本实用新型的主要目的。1.旋转餐厅的整体构造：为实现上述目的本实用新型采用的技术方案为高层建筑旋转餐厅的旋转平台，其包括传动机构、轨道单元以及台面单元，其特征在于该传动机构为整个旋转平台提供动力。2.轨道单元的组成：1)由若干支撑轮以及轨道板组成；若干该支撑轮是顺序排列设置；2)轨道板采用采用12mm厚、宽300mm的Q235-A钢板制成，若干该轨道板排列组成一个环形，该轨道板底部由若干该支撑轮支撑。3)支撑轮轮面采用耐磨尼龙制成，安装架可调高度20mm，采用全封闭润滑，保证转动灵活、寿命长，由于支承轮主要受径向力，采用单列向心球轴承，每个支承轮采用两个轴承，型号205，轮轴直径为25mm，支承轮摆放间距应不大于500mm。4)轨道板上连接有若干传动立柱，若干该传动立柱依次连接设置在该轨道板上，并且与该传动机构相对应，3.台面单元的组成:台面单元是设置在轨道单元上的，包括辐射梁、木龙骨以及台面。辐射梁采用槽钢、工字钢，强度比角钢好，能达到所要求的承载能力，使内外轨板跨度联接更加牢固。辐射梁平均间距要小于500mm，使用寿命加长。纵梁是连接设置在该辐射梁之间的，其采用一等烘干白松，厚度不小于60mm，并经防火防腐处理。台面是铺设在该辐射梁以及该纵梁上的，其采用22厚中密度板。4.传动机构的组成：传动机构为整个旋转平台提供动力，其选用2~3个主驱动器，主传动由电机、减速机组成通过变频器对转速的控制，选用针轮摆线减速器和弧齿圆柱蜗杆减速器，配置齿轮与销轮间速比，达到转台的总传动速比，根据转台的使用情况，转台转速可调至30~240分/圈。主传动由电机、减速机组成，通过变频器沿直径方向布置，采用尼龙齿轮，平稳可靠，且嗓音较小。轨道板上连接有若干传动立柱，若干该传动立柱依次连接设置在该轨道板上，并且与该传动机构相对应。5.旋转餐厅土建预埋：高层建筑旋转餐厅的旋转平台是设置在土建基台上的，该土建基台上固定设置有主传动预埋铁、支撑轮预埋铁以及定位轮预埋铁，其中，传动机构是设置在该主传动预埋铁上的，而若干该支撑轮是设置在该支撑轮预埋铁上的。定位轮预埋铁上设置有定位轮，该定位轮与该轨道单元相对应，达到使整个系统运转更加平稳的目的。6.旋转餐厅技术参数：动载：300~350kg/m²静载：500kg/m²外径：10~65m旋转速度：35~240分/圈（变频调速）功率：0.55~3.0KW平行度：≤5mm圆整度：≤8mm运行噪音：≤50dB旋转餐厅北京德恩普舞台工程技术有限公司7*24为您服务！
