小跨径吊桥设计VIP免费

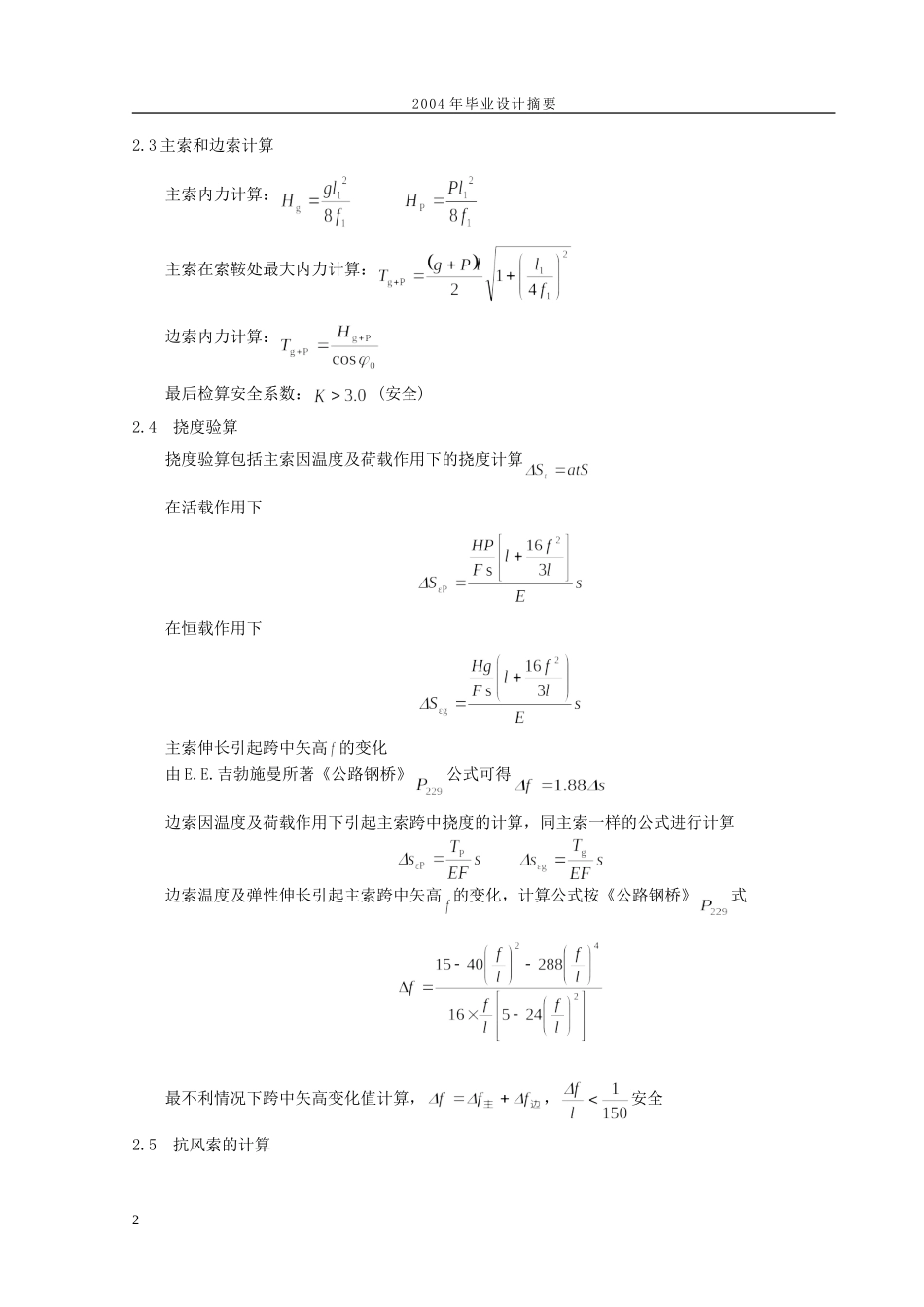

2004年优秀毕业设计摘要小跨吊桥设计土木工程分院土木工程李仁强指导教师：张志国【摘要】悬索桥很早以前就有了，到了近代发展速度十分迅猛，在现代桥梁工程实践中开始广泛应用，其特点是受力性能好、跨越能力大、轻型美观、抗震性能好。是跨越大江大河、海峡港湾等交通障碍的首选桥型。悬索桥设计以设计基本理论和静动力分析为理论基础，以成功修建的悬索桥为例，根据桥梁的位置、布置形式，拟定桥梁的跨度、矢高、吊杆间距、锚索倾角、桥塔高度和截面、塔基形式、锚碇构造等，说明选择相关参数的过程、依据、和考虑的主要因素，然后进行桥面系、主索边索、吊杆、索夹、抗风索、桥塔、锚碇等具体尺寸设计、配筋和验算。【关键字】悬索桥桥面系主索桥塔锚碇【Abstract】Suspensionbrideswithalonghistoryaredevelopingrapidlyrecently.Inthefamilyofbridge,thesuspensionbridgesarewidelyappliedinpractical.Fortheirmeritoflightdistinguishedcapabilityofspan,andaestheticshape.Itistheverybestkindbridgetoacrosswiderive,straitandgulf.Thesubjectisperformedinaccordingwiththebasictheoryofsuspensionbridgedynamicandstationaryanalysistheory.Thespan,maincablestowerandanchoragesaredesignedinlinewiththearrangementofspan.Thewaychoosetheparametersanddecisiveelementsareillustrated.Thereafter,thesizesofdecksystem,maincables,endlink,cablebands,stormsystemandanchoragesaredesigned.【KeyWords】SuspensionbridgeDecksystemMaincablesPylonsAnchorages1绪论悬索桥是指以主缆受拉为主要承重构件的桥梁结构。在桥梁设计时，当需要桥梁跨度在600m及以上时，总是首选悬索桥这一经典桥型。其原因是，以高强钢丝作为主要承拉结构的悬索桥具有跨越能力大、受力合理、最能发挥材料强度和造价经济等特点，同时还以其整体造型流畅美观和施工安全快捷等优势而倍受推崇。我国是悬索桥的发源地，古代悬索桥的修建比欧洲早1000多年。现代悬索桥建设以高速公路为契机，揭开了新的历史篇章悬索桥按有无加劲梁可分为无加劲梁和有加劲梁悬索桥两种。现代大跨度悬索桥都是有加劲梁的，根据已建和在建大跨度悬索桥的结构形式，悬索桥有美国式悬索桥、英式悬索桥、日式悬索桥、混合式悬索桥几种。现代悬索桥通常由桥面系、桥塔、锚碇、主缆、吊索、加劲梁及鞍座等主要部分组成。悬索桥的计算理论有传统的“弹性理论”、挠度理论和有限位移理论。2悬索桥结构设计2.1设计方案根据当地的地形地质条件及给定的检算荷载，本桥采用对称三跨（13m+68m+13m）形式布置，矢高7.158m，垂跨比=，吊杆间距3.5m。2.2桥面系的计算假定钢桥面板宽为4.9m的简支无限长板，纵横梁构造如图2-2采用《钢桥》Pelikan-Esslinger法计算。即第一阶段把纵梁作为横梁刚性支承的多跨连续梁，第二阶段考虑横梁的弹性变形对多跨连续纵梁内力进行修正。12004年毕业设计摘要2.3主索和边索计算主索内力计算：主索在索鞍处最大内力计算：边索内力计算：最后检算安全系数：(安全)2.4挠度验算挠度验算包括主索因温度及荷载作用下的挠度计算在活载作用下在恒载作用下主索伸长引起跨中矢高的变化由E.E.吉勃施曼所著《公路钢桥》公式可得边索因温度及荷载作用下引起主索跨中挠度的计算，同主索一样的公式进行计算边索温度及弹性伸长引起主索跨中矢高的变化，计算公式按《公路钢桥》式最不利情况下跨中矢高变化值计算，，安全2.5抗风索的计算2李仁强：小跨吊桥设计抗风索曲线方程(跨中为坐标原点)，抗风索平面与水平面成角，抗风索矢高(，按主跨范围内为曲线范围外为直线)，抗风索在跨端处的切线倾角分别进行抗风索主索和边索的内力计算再检算安全系数，主索水平拉力，主索最大拉力，主索强度验算采用有机物蕊的钢绳，破断拉力为安全系数2.6吊杆设计吊杆由上、下两段组成，上段由一根轧制圆钢通过上连接块连接，下段由两根轧制圆钢与横梁连接，以便在安装和使用过程中适当调节吊杆长度。最小净截面验算实际应力2.7索夹设计包括U形环强度验算和索夹净截面强度验算2.8桥塔计算设计荷载汽-10，地基：强风化黑云斜长片麻岩，风压5...
