三、炼铁设备安装分项工程质量检验评定表(YB9243—92)VIP免费

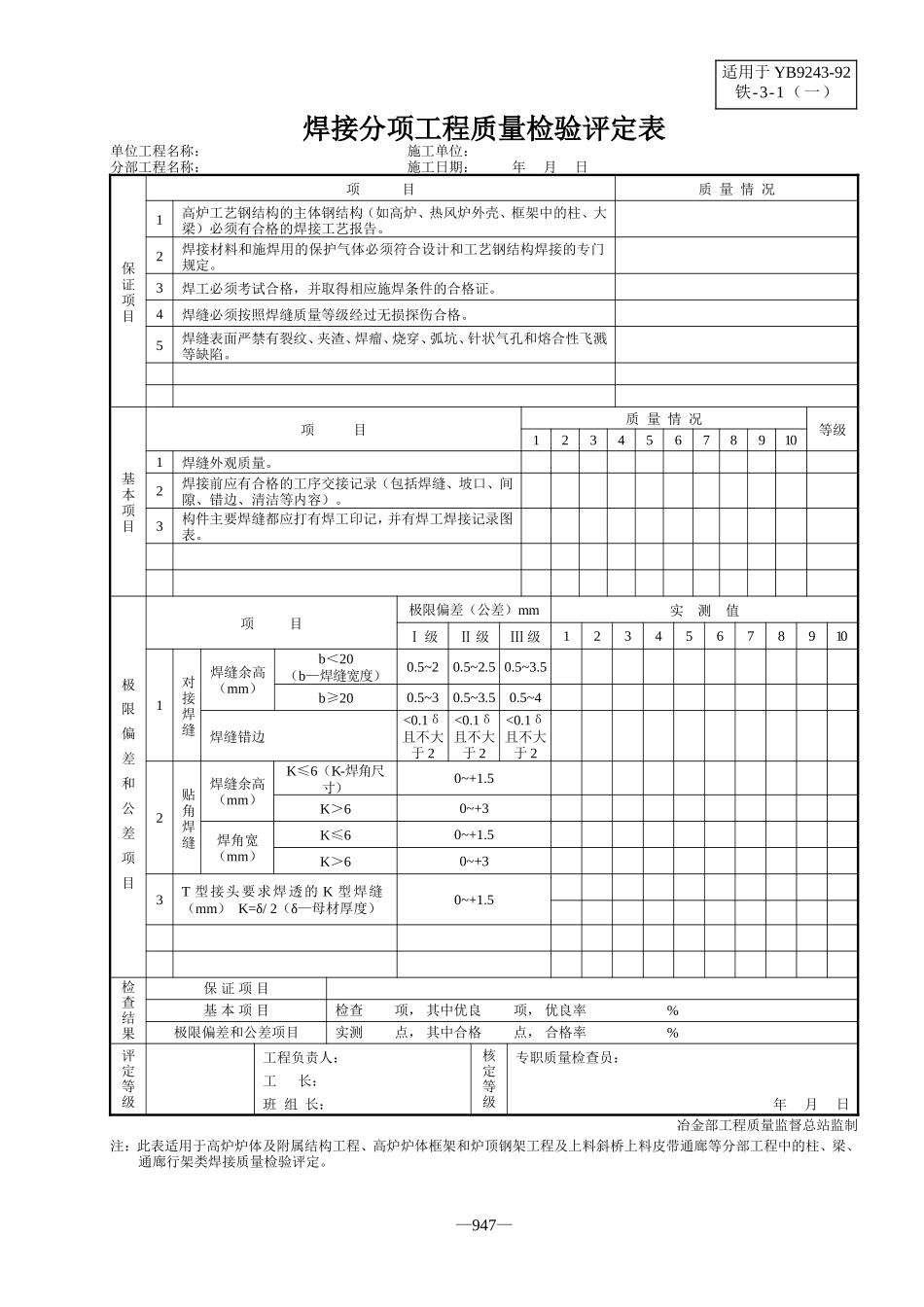

焊接分项工程质量检验评定表单位工程名称：施工单位：分部工程名称：施工日期：年月日保证项目项目质量情况1高炉工艺钢结构的主体钢结构（如高炉、热风炉外壳、框架中的柱、大梁）必须有合格的焊接工艺报告。2焊接材料和施焊用的保护气体必须符合设计和工艺钢结构焊接的专门规定。3焊工必须考试合格，并取得相应施焊条件的合格证。4焊缝必须按照焊缝质量等级经过无损探伤合格。5焊缝表面严禁有裂纹、夹渣、焊瘤、烧穿、弧坑、针状气孔和熔合性飞溅等缺陷。基本项目项目质量情况等级123456789101焊缝外观质量。2焊接前应有合格的工序交接记录（包括焊缝、坡口、间隙、错边、清洁等内容）。3构件主要焊缝都应打有焊工印记，并有焊工焊接记录图表。极限偏差和公差项目项目极限偏差（公差）mm实测值Ⅰ级Ⅱ级Ⅲ级123456789101对接焊缝焊缝余高（mm）b＜20（b—焊缝宽度）0.5~20.5~2.50.5~3.5b≥200.5~30.5~3.50.5~4焊缝错边<0.1δ且不大于2<0.1δ且不大于2<0.1δ且不大于22贴角焊缝焊缝余高（mm）K≤6（K-焊角尺寸）0~+1.5K＞60~+3焊角宽（mm）K≤60~+1.5K＞60~+33T型接头要求焊透的K型焊缝（mm）K=δ/2（δ—母材厚度）0~+1.5检查结果保证项目基本项目检查项，其中优良项，优良率%极限偏差和公差项目实测点，其中合格点，合格率%评定等级工程负责人：工长：班组长：核定等级专职质量检查员：年月日冶金部工程质量监督总站监制注：此表适用于高炉炉体及附属结构工程、高炉炉体框架和炉顶钢架工程及上料斜桥上料皮带通廊等分部工程中的柱、梁、注：通廊行架类焊接质量检验评定。—947—适用于YB9243-92铁-3-1（一）壳体焊接分项工程质量检验评定表单位工程名称：施工单位：分部工程名称：施工日期：年月日保证项目项目质量情况1主要钢结构（如高炉、热风炉外壳）必须有合格的焊接工艺报告。2焊接材料和施焊用的保护气体必须符合设计和工艺钢结构焊接的专门规定。3焊工必须考试合格，并取得相应施焊条件的合格证。4焊缝必须按照焊缝质量等级经过无损探伤合格。5焊缝表面严禁有裂纹、夹渣、焊瘤、烧穿、弧坑、针状气孔和熔合性飞溅等缺陷。基本项目项目质量情况等级123456789101焊缝外观质量。2焊接前应有合格的工序交接记录（包括焊缝、坡口、间隙、错边、清洁等内容）。3构件主要焊缝都应打有焊工印记，并有焊工焊接记录图表。极限偏差和公差项目项目极限偏差（公差）mm实测值ⅠⅡⅢⅣ123456789101对接接头焊缝表面裂缝、表面气孔、表面夹渣、溶合性飞溅不允许不允许2咬边深度e1≤0.5,长度小于或等于焊缝全长10%，且小于1003表面加强高e≤1+0.1b1且不大于3e≤1+0.2b1且不大于54宽度盖过每边坡口约25对口错边e2≤0.1δ且不大于3e2≤0.1δ且δ≤40时，不大于3，δ>40时，不大于66贴角焊缝余高+307焊角宽+30检查结果保证项目基本项目检查项，其中优良项，优良率%极限偏差和公差项目实测点，其中合格点，合格率%评定等级工程负责人：工长：班组长：核定等级专职质量检查员：年月日冶金部工程质量监督总站监制注：此表适用于高炉炉体及附属结构工程、高炉炉体框架和炉顶钢架工程及上料斜桥上料皮带通廊等分部工程中的柱、梁、注：通廊行架类焊接质量检验评定。—948—适用于YB9243-92铁-3-1（二）高强螺栓连接分项工程质量检验评定表单位工程名称：施工单位：分部工程名称：施工日期：年月日保证项目项目质量情况1高强螺栓的型式、规格和技术条件必须符合设计和有关规定。在施工前大六角头高强螺栓应复验其扭矩系数；扭剪型高强螺栓应复验预拉力（轴力）。当结果符合规定时方可使用。2构件制作时高强螺栓连接面应进行加工处理，处理后的抗滑移系数应满足要求，加工后的连接面应平整，无焊疤、飞溅，无毛刺、油漆，清洁无油污。安装施工前应按要求复验抗滑移系数，合格后方可安装。3高强螺栓必须分二次拧紧，初拧、终拧质量必须符合施工规范规定。基本项目项目质量情况等级123456789101高强螺栓接头外观质量应符合有关规定。2扭矩法施工的大六角头高强螺栓，终拧后应符合有关规定。3扭剪型高强螺栓终拧后应符合有关规定。检查结果保证项目基本项目检查项，其中优良项，优良率%评定等级工程负责...
