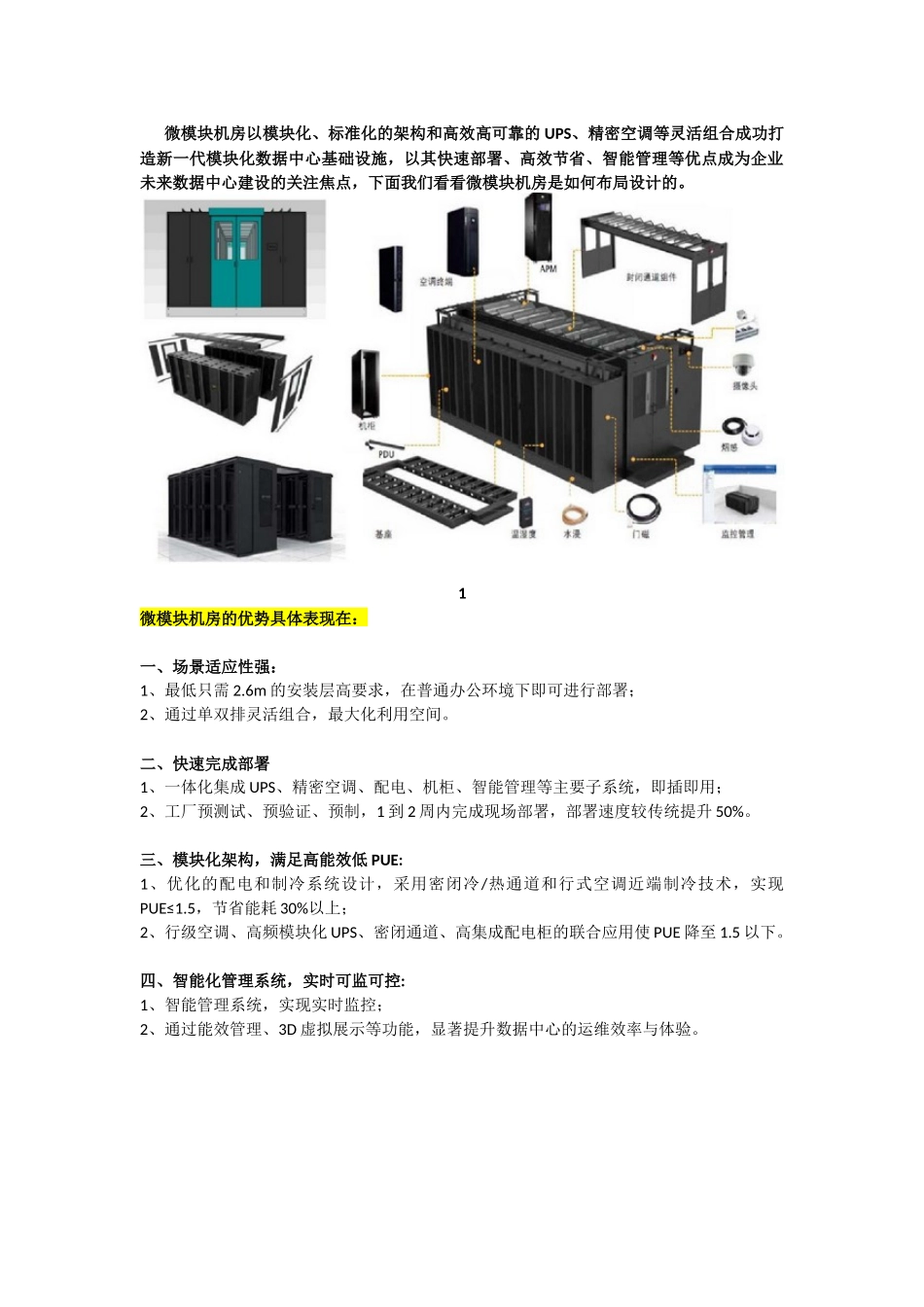

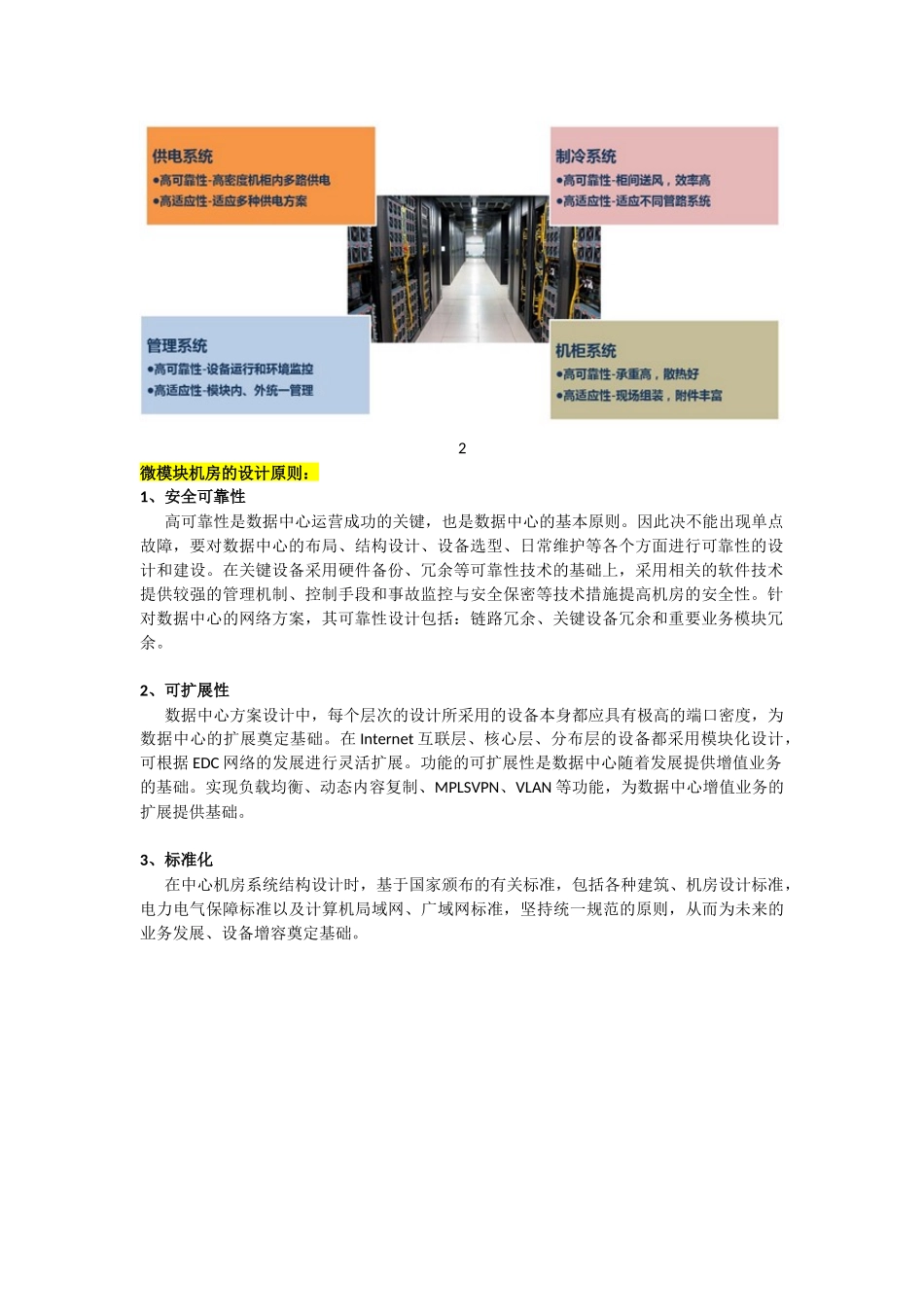

微模块机房以模块化、标准化的架构和高效高可靠的UPS、精密空调等灵活组合成功打造新一代模块化数据中心基础设施，以其快速部署、高效节省、智能管理等优点成为企业未来数据中心建设的关注焦点，下面我们看看微模块机房是如何布局设计的。1微模块机房的优势具体表现在：一、场景适应性强：1、最低只需2.6m的安装层高要求，在普通办公环境下即可进行部署；2、通过单双排灵活组合，最大化利用空间。二、快速完成部署1、一体化集成UPS、精密空调、配电、机柜、智能管理等主要子系统，即插即用；2、工厂预测试、预验证、预制，1到2周内完成现场部署，部署速度较传统提升50%。三、模块化架构，满足高能效低PUE:1、优化的配电和制冷系统设计，采用密闭冷/热通道和行式空调近端制冷技术，实现PUE≤1.5，节省能耗30%以上；2、行级空调、高频模块化UPS、密闭通道、高集成配电柜的联合应用使PUE降至1.5以下。四、智能化管理系统，实时可监可控:1、智能管理系统，实现实时监控；2、通过能效管理、3D虚拟展示等功能，显著提升数据中心的运维效率与体验。2微模块机房的设计原则：1、安全可靠性高可靠性是数据中心运营成功的关键，也是数据中心的基本原则。因此决不能出现单点故障，要对数据中心的布局、结构设计、设备选型、日常维护等各个方面进行可靠性的设计和建设。在关键设备采用硬件备份、冗余等可靠性技术的基础上，采用相关的软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高机房的安全性。针对数据中心的网络方案，其可靠性设计包括：链路冗余、关键设备冗余和重要业务模块冗余。2、可扩展性数据中心方案设计中，每个层次的设计所采用的设备本身都应具有极高的端口密度，为数据中心的扩展奠定基础。在Internet互联层、核心层、分布层的设备都采用模块化设计，可根据EDC网络的发展进行灵活扩展。功能的可扩展性是数据中心随着发展提供增值业务的基础。实现负载均衡、动态内容复制、MPLSVPN、VLAN等功能，为数据中心增值业务的扩展提供基础。3、标准化在中心机房系统结构设计时，基于国家颁布的有关标准，包括各种建筑、机房设计标准，电力电气保障标准以及计算机局域网、广域网标准，坚持统一规范的原则，从而为未来的业务发展、设备增容奠定基础。34、灵活性模块化设计，可根据数据中心不同需求进行取舍，特别是后台管理平台设计思想，使得数据中心可实现对于不同用户的定制服务，如在后台管理平台中的用户数据备份中心、数据中心客户中心、数据中心维护中心，使得数据中心用户可以方便地进行对其应用的控制与更新。5、可管理性在建设数据中心时，随着业务的不断发展，管理的任务必定会日益繁重。所以在数据中心的设计中，必须建立一套全面、完善的管理和监控系统。所选用的设备应具有智能化，可管理的功能，同时采用先进的管理监控系统，实现先进的集中管理监控，实时监控、监测整个中心机房的运行状况，实时灯光、语音报警，实时事件记录，这样可以迅速确定故障，提高的运行性能、可靠性，简化数据中心管理人员的维护工作，从而为数据中心安全可靠的运行提供最有力的保障。4数据中心微模块布局：从下图可以看到庞大的数据中心内密布着一排又一排的机柜，机房层高很高，周边是宽阔的运输通道，顶部是横竖交错的母线排和消防照明等管路，服务器状态灯蓝光闪烁，总体非常简洁清爽。5大家会发现这个机房和传统意义上的数据中心有明显的不同，既没有送风地板，也没有空调吊顶风管或者空调间等，那么数据中心内部非常核心的散热空调在哪里？又是如何散热的呢？一排排机柜顶部的多个“烟囱”以及“烟囱”底下的厚厚空调盘管，这才是微模块数据中心散热的秘密武器。在偌大的机房内选择了这样的一个角度，如第一排机柜上方隐藏的空调，点但不破，还有第二排机柜列右侧的那些机柜空缺位置蓝色布帘及其背后隐藏的秘密——我们后面会发现其机柜的部署及建设方式和传统的机房也有很大的差异1、数据中心微模块原理6从上图可以看到，数据中心机柜是以连体三联柜为最小的建设颗粒度，或者以6个机柜和置顶空调构成的的微模块为最小颗粒度来建设的。前面提到的机柜空缺位置蓝色...
