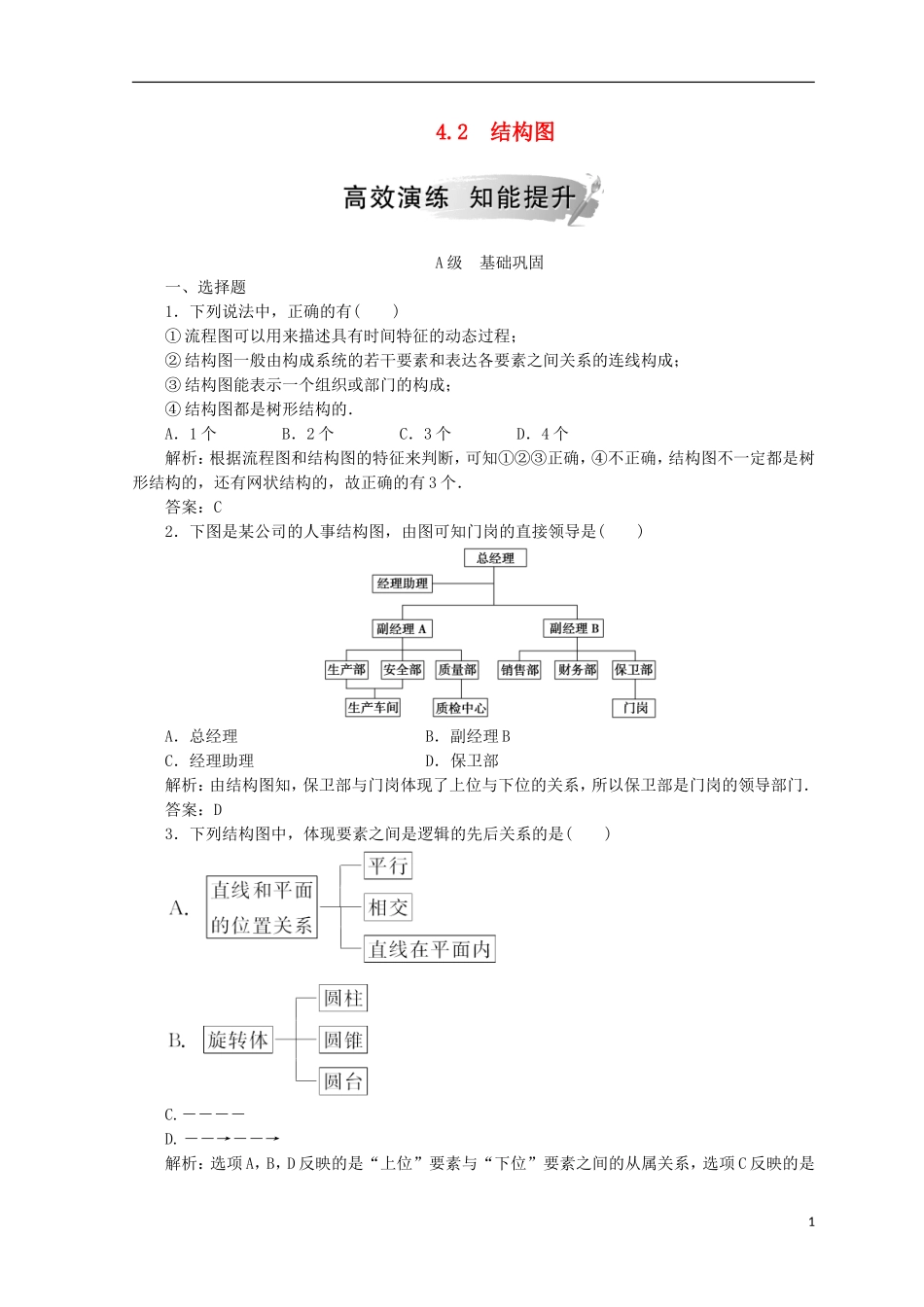

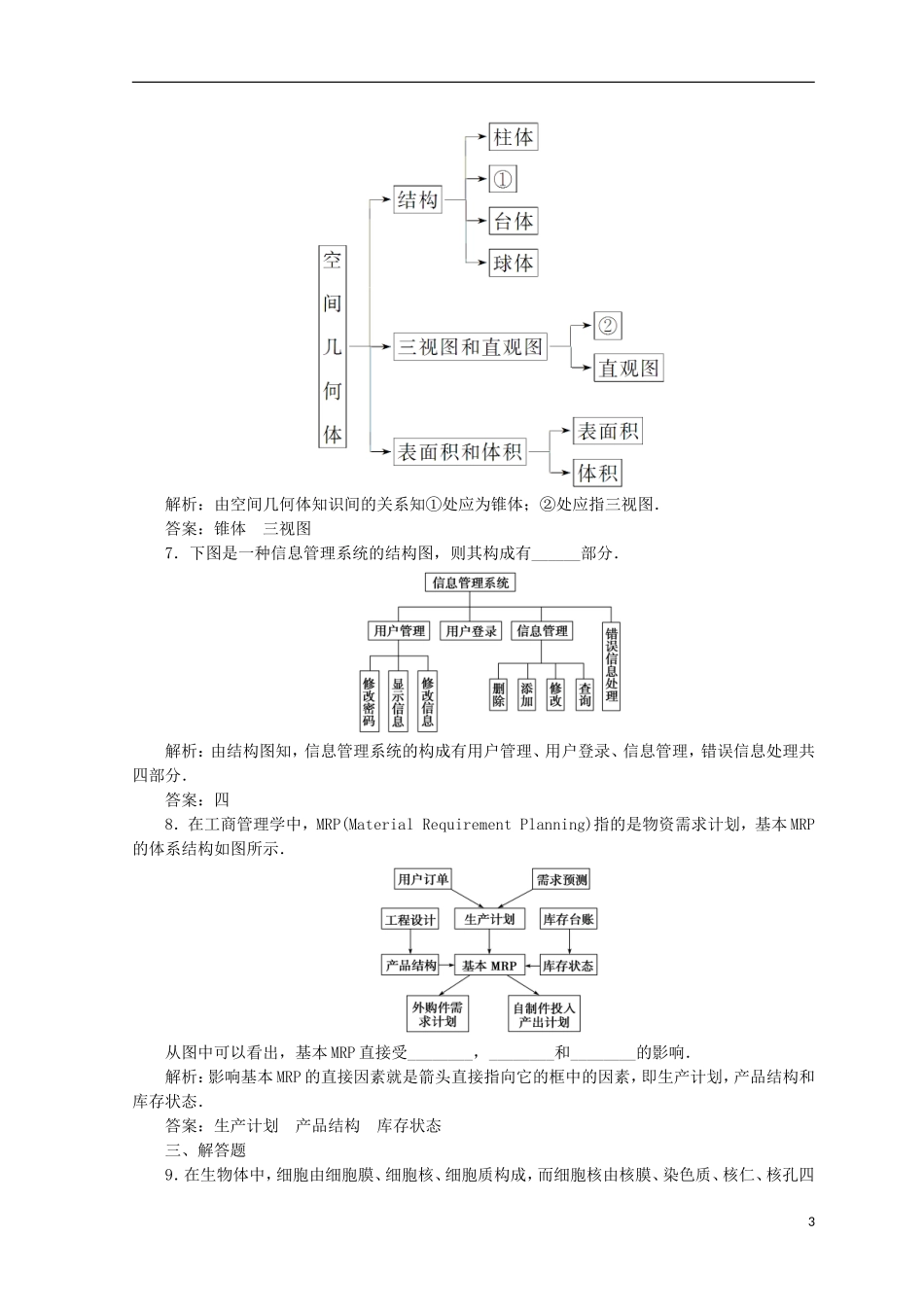

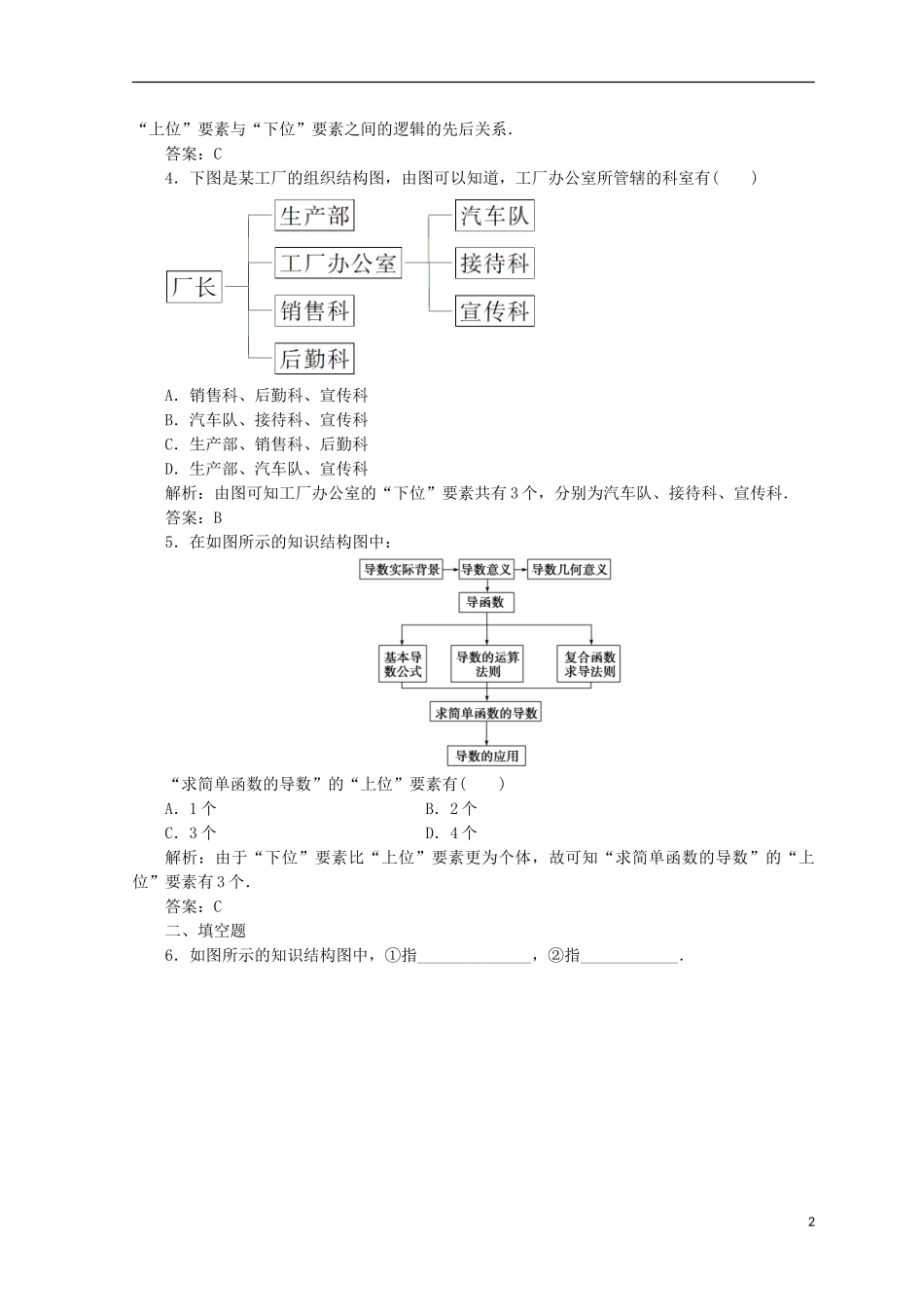

4.2结构图A级基础巩固一、选择题1．下列说法中，正确的有()①流程图可以用来描述具有时间特征的动态过程；②结构图一般由构成系统的若干要素和表达各要素之间关系的连线构成；③结构图能表示一个组织或部门的构成；④结构图都是树形结构的．A．1个B．2个C．3个D．4个解析：根据流程图和结构图的特征来判断，可知①②③正确，④不正确，结构图不一定都是树形结构的，还有网状结构的，故正确的有3个．答案：C2．下图是某公司的人事结构图，由图可知门岗的直接领导是()A．总经理B．副经理BC．经理助理D．保卫部解析：由结构图知，保卫部与门岗体现了上位与下位的关系，所以保卫部是门岗的领导部门．答案：D3．下列结构图中，体现要素之间是逻辑的先后关系的是()C.－－－－D.――→――→解析：选项A，B，D反映的是“上位”要素与“下位”要素之间的从属关系，选项C反映的是1“上位”要素与“下位”要素之间的逻辑的先后关系．答案：C4．下图是某工厂的组织结构图，由图可以知道，工厂办公室所管辖的科室有()A．销售科、后勤科、宣传科B．汽车队、接待科、宣传科C．生产部、销售科、后勤科D．生产部、汽车队、宣传科解析：由图可知工厂办公室的“下位”要素共有3个，分别为汽车队、接待科、宣传科．答案：B5．在如图所示的知识结构图中：“求简单函数的导数”的“上位”要素有()A．1个B．2个C．3个D．4个解析：由于“下位”要素比“上位”要素更为个体，故可知“求简单函数的导数”的“上位”要素有3个．答案：C二、填空题6．如图所示的知识结构图中，①指______________，②指____________．2解析：由空间几何体知识间的关系知①处应为锥体；②处应指三视图．答案：锥体三视图7．下图是一种信息管理系统的结构图，则其构成有______部分．解析：由结构图知，信息管理系统的构成有用户管理、用户登录、信息管理，错误信息处理共四部分．答案：四8．在工商管理学中，MRP(MaterialRequirementPlanning)指的是物资需求计划，基本MRP的体系结构如图所示．从图中可以看出，基本MRP直接受________，________和________的影响．解析：影响基本MRP的直接因素就是箭头直接指向它的框中的因素，即生产计划，产品结构和库存状态．答案：生产计划产品结构库存状态三、解答题9．在生物体中，细胞由细胞膜、细胞核、细胞质构成，而细胞核由核膜、染色质、核仁、核孔四3部分构成．试画出细胞的结构图．解：细胞的知识结构图如图所示：10．某大学的学校组织结构图如图所示，由图回答下列问题．(1)学生工作处的下位要素是什么？(2)学生工作处与其下位要素是什么关系？解：(1)由题图可知学生工作处的下位要素包括工业工程系、城建环保工程系、电气工程系、计算机工程系、机械工程系、汉教部．(2)学生工作处与其“下位”要素的关系是从属关系．B级能力提升1．下图是三角形分类的知识结构图：则等腰三角形可排在构成要素________之后()A．①B．②C．③D．以上都不对解析：由三角形的分类，在锐角三角形中可以是等腰三角形，直角三角形也可为等腰直角三角形，选D.答案：D2．某自动化仪表公司组织结构图如图所示，其中销售部的直接领导是________．4解析：由组织结构图知，副总经理甲是销售部的直接领导．答案：副总经理甲3．国内某知名网站设有房地产频道，其栏目结构图如图所示：(1)某人若上网搜索租房信息应如何操作？(2)某人在建材装修方面有法律咨询方面需求，应如何操作？解：(1)搜索租房信息：打开这个网站→房地产首页→租房搜索．(2)建材装修方面法律咨询：打开这个网站→房地产首页→建材装修→律师楼．5
