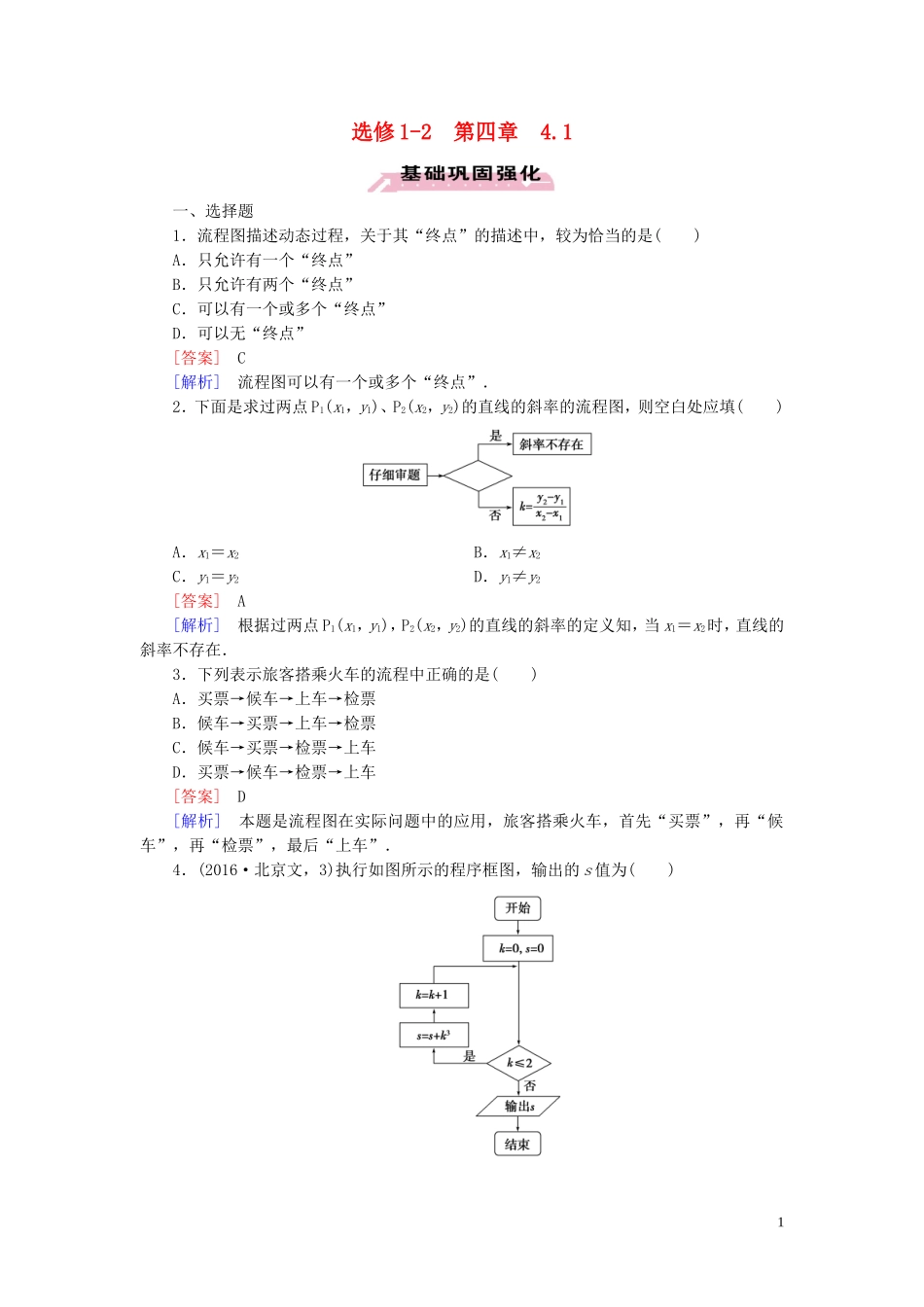

选修1-2第四章4.1一、选择题1．流程图描述动态过程，关于其“终点”的描述中，较为恰当的是()A．只允许有一个“终点”B．只允许有两个“终点”C．可以有一个或多个“终点”D．可以无“终点”[答案]C[解析]流程图可以有一个或多个“终点”．2．下面是求过两点P1(x1，y1)、P2(x2，y2)的直线的斜率的流程图，则空白处应填()A．x1＝x2B．x1≠x2C．y1＝y2D．y1≠y2[答案]A[解析]根据过两点P1(x1，y1)，P2(x2，y2)的直线的斜率的定义知，当x1＝x2时，直线的斜率不存在．3．下列表示旅客搭乘火车的流程中正确的是()A．买票→候车→上车→检票B．候车→买票→上车→检票C．候车→买票→检票→上车D．买票→候车→检票→上车[答案]D[解析]本题是流程图在实际问题中的应用，旅客搭乘火车，首先“买票”，再“候车”，再“检票”，最后“上车”．4．(2016·北京文，3)执行如图所示的程序框图，输出的s值为()1A．8B．9C．27D．36[答案]B[解析]通过程度框图知，该题为当型循环结构，执行循环的结果如下：s＝0，k＝0；s＝0，k＝1；s＝1，k＝2；s＝9，k＝3>2，此时不满足循环条件，跳出循环，所以输出的s＝9．5．执行如图所示的程序框图，若输出k的值为8，则判断框内可填入的条件是()A．s≤B．s≤C．s≤D．s≤[答案]C[解析]第一次：k＝2，s＝；第二次：k＝4，s＝；第三次：k＝6，s＝；第四次：k＝8，s＝；输出k＝8，s≤．6．如图所示的工序流程图中，设备采购的下一道工序是()A．设备安装B．土建设计C．厂房土建D．工程设计[答案]A二、填空题7．景泰蓝是深受人们喜爱的手工艺品．现在我们把它的制作流程叙述如下：第一步制胎，第二步掐丝，第三步点蓝，第四步烧蓝，第五步打磨，打六步镀金．请你在图中用工序流程图画出以上工序：→→→→→[答案]制胎掐丝点蓝烧蓝打磨镀金2[解析]按工序流程填入即可．8．(2016·江苏，6)下图是一个算法的流程图，则输出的a的值是________.[答案]9[解析]该流程图循环2次，第1次，a＝5，b＝7；第2次，a＝9，b＝5，结束循环，故输出的a的值为9．9．一名中学生在家庭范围内推广“节水工程”——做饭、淘米、洗菜的水留下来擦地或者浇花，洗衣服的水留下冲卫生间．这样全家一个月节省水费10多元，一年就节约120多元．下表中(1)为________；(2)________.[答案](1)做饭、淘米、洗菜的水(2)冲卫生间三、解答题10．某市环境保护局信访工作流程如下：(1)信访办受理来访，一般信访填单转办；重大信访报局长批示后转办．(2)及时转送有关部门办理、督办，如特殊情况未能按期办理完毕，批准后可延办，办理完毕后反馈．(3)信访办理情况反馈后，归档备查，定期通报．据上画出该局信访工作流程图．[解析]流程图如图所示．3一、选择题1．(2015·陕西文)根据下边框图，当输入x为6时，输出的y＝()A．1B．2C．5D．10[答案]D[解析]该程序框图运行如下：x＝6－3＝3＞0，x＝3－3＝0，x＝0－3＝－3＜0，y＝(－3)2＋1＝10，故答案选D．2．如图，小圆圈表示网络的结点，结点之间的连线表示它们有网线相连，连线标注的数字表示该段网线单位时间内可以通过的最大信息量．现从结点A向结点B传递信息，信息可以分开沿不同的路线同时传递，则单位时间内传递的最大信息量为()A．26B．24C．20D．19[答案]D[解析]路线D→C→B的最大信息量是3；路线D→E→B的最大信息量为4；路线G→F→B的最大信息量为6；路线G→H→B的最大信息量为6．故从A到B的最大信息量为3＋4＋6＋6＝19．3．某工厂加工某种零件的工序流程图如图.按照这个工序流程图，一件成品至少经过()道加工和检验程序．()A．3B．4C．5D．6[答案]B4[解析]由流程图可知，该零件加工过程中，最少要经历：①粗加工⇒②检验⇒③精加工⇒④最后检验，共4道工序，故答案为B．4．两个形状一样的杯子A和B中分别装有红葡萄酒和白葡萄酒．现在利用空杯子C将A和B两个杯子里所装的酒对调，下面画出的流程图正确的是()[答案]A[解析]把A中的酒倒入空杯子C中，然后把B中的酒倒入A中，最后再把C中的酒倒入B中，即A→C，B→A，C→B．二、填空题5．某算法的程序框图如图所示，若输出，则输入的实数x的值为________.[答案][解析]由程序框图知：该算法是求分段函数y＝...
