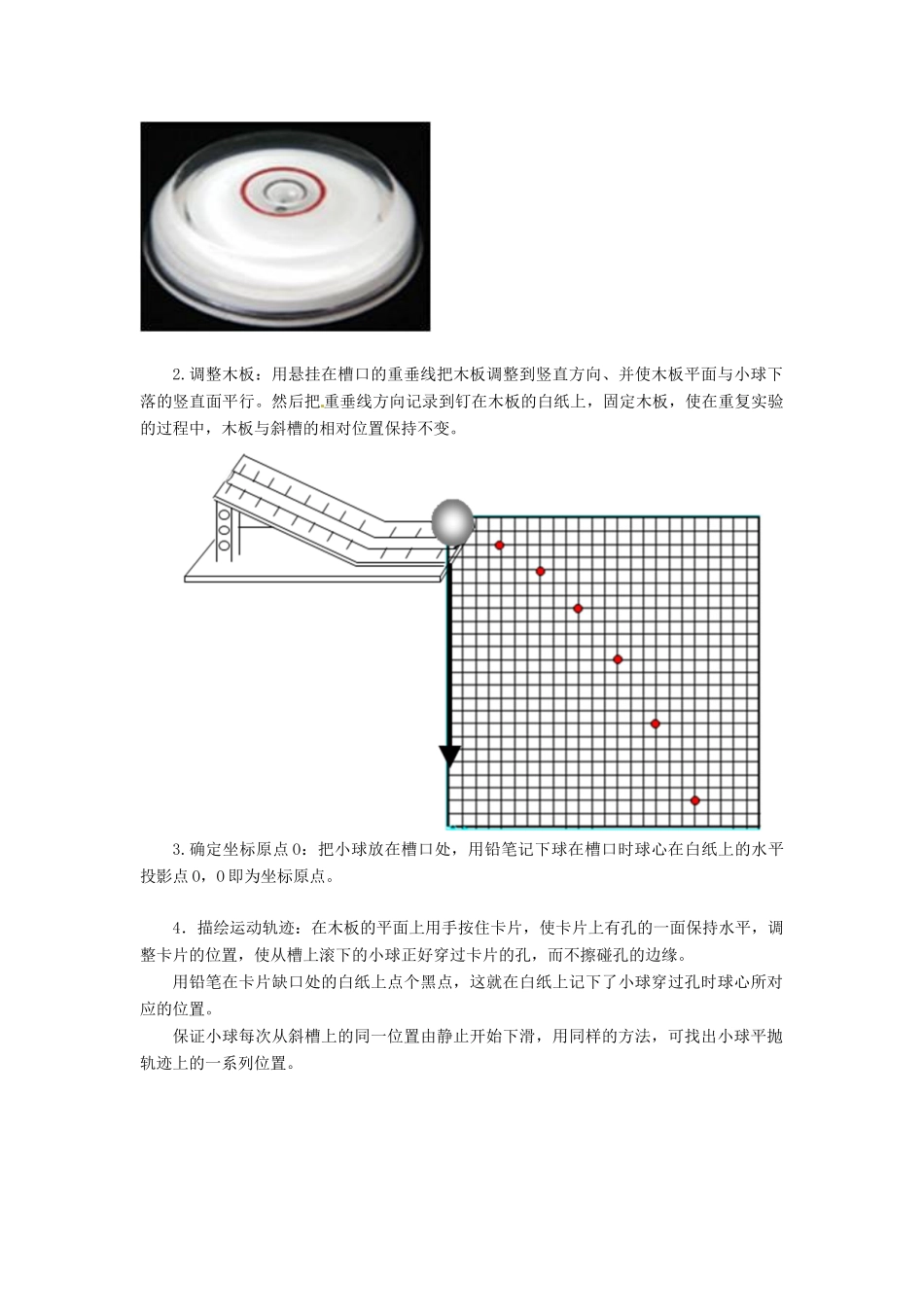

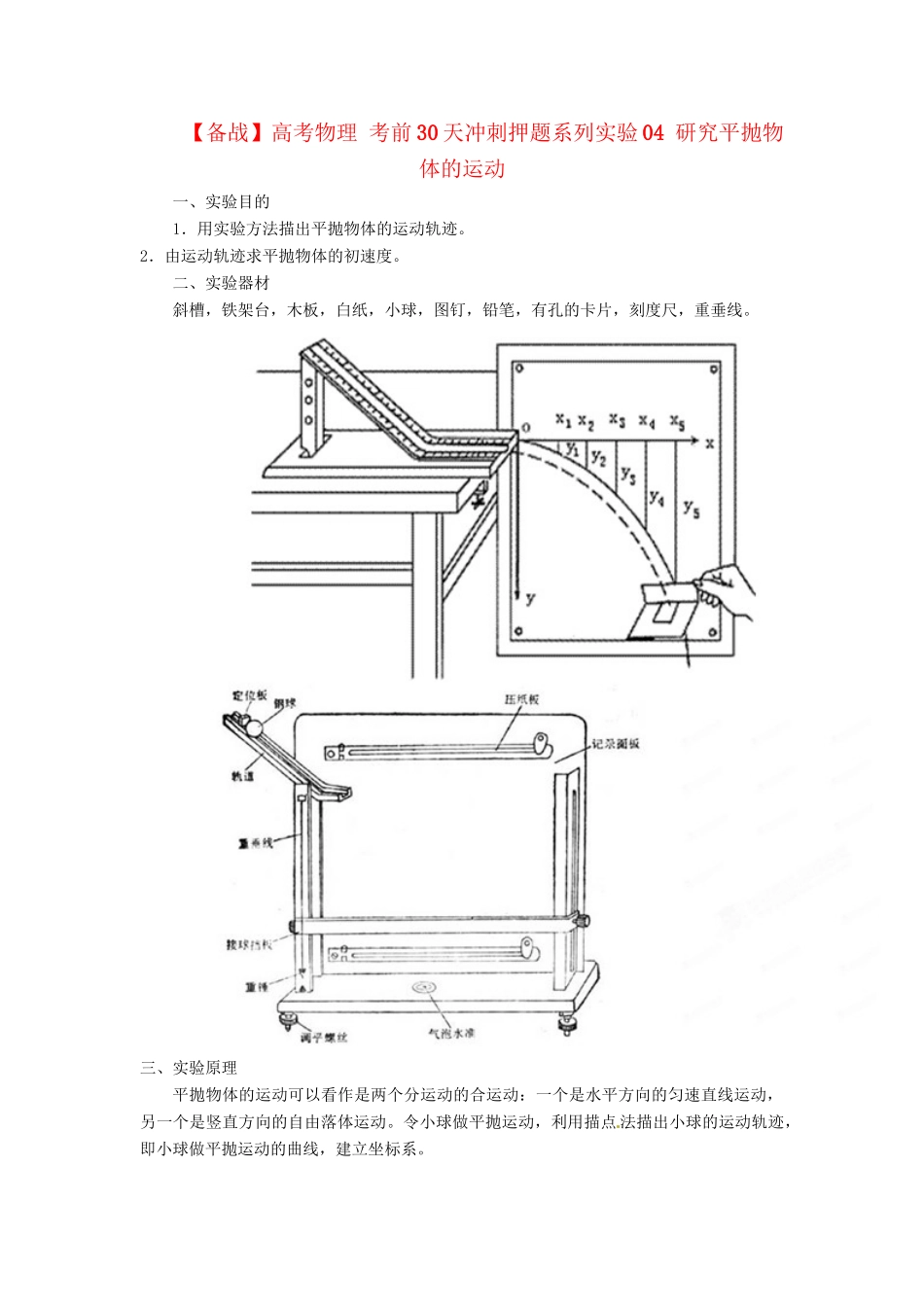

【备战】高考物理考前30天冲刺押题系列实验04研究平抛物体的运动一、实验目的1.用实验方法描出平抛物体的运动轨迹。2.由运动轨迹求平抛物体的初速度。二、实验器材斜槽,铁架台,木板,白纸,小球,图钉,铅笔,有孔的卡片,刻度尺,重垂线。三、实验原理平抛物体的运动可以看作是两个分运动的合运动:一个是水平方向的匀速直线运动,另一个是竖直方向的自由落体运动。令小球做平抛运动,利用描点法描出小球的运动轨迹,即小球做平抛运动的曲线,建立坐标系。测出曲线上某一点的坐标x和y,根据重力加速度g的数值、利用公式求出小球飞行时间t,再利用公式X=vt,求出小球的水平分速度,即为小球做平抛运动的初速度。四、实验步骤1.安装调整斜槽:用图钉把白纸钉在竖直板上,在木板的左上角固定斜槽,可用平衡法调整斜槽,即将小球轻放在斜槽平直部分的末端处,能使小球在平直轨道上的任意位置静止,就表明水平已调好。2.调整木板:用悬挂在槽口的重垂线把木板调整到竖直方向、并使木板平面与小球下落的竖直面平行。然后把重垂线方向记录到钉在木板的白纸上,固定木板,使在重复实验的过程中,木板与斜槽的相对位置保持不变。3.确定坐标原点O:把小球放在槽口处,用铅笔记下球在槽口时球心在白纸上的水平投影点O,O即为坐标原点。4.描绘运动轨迹:在木板的平面上用手按住卡片,使卡片上有孔的一面保持水平,调整卡片的位置,使从槽上滚下的小球正好穿过卡片的孔,而不擦碰孔的边缘。用铅笔在卡片缺口处的白纸上点个黑点,这就在白纸上记下了小球穿过孔时球心所对应的位置。保证小球每次从斜槽上的同一位置由静止开始下滑,用同样的方法,可找出小球平抛轨迹上的一系列位置。5.计算初速度:取下白纸,以O点为原点画出竖直向下的y轴和水平向右的x轴,用平滑的曲线把这些位置连接起来即得小球做平抛运动的轨迹。在曲线上选取A、B、C、D、E、F六个不同的点,用刻度尺和三角板测出它们的坐标x和y。用公式x=v0t和y=gt2/2计算出小球的初速度v0,最后计算出v0的平均值,并将有关数据记入表格内。五.注意事项1.斜槽末端的切线必须水平。2.方木板必须处在竖直面内且与小球运动轨迹所在的竖直平面平行,并使小球的运动靠近图板但不接触。3.坐标原点(小球做平抛运动的起点)不是槽口的端点,应是小球在槽口时球的球心在木板上的水平投影点。4.如果是用白纸,则应以小球在槽口时球的球心在木板上的水平投影点为坐标原点,在斜槽末端悬挂重垂线,先根据重垂线方向确定y轴方向,再用直角三角板画出水平线作为x轴,建立直角坐标系。5.每次小球应从斜槽上的同一位置由静止开始滚下。6.要在平抛轨道上选取距O点远些的点来计算球的初速度,这样可使结果的误差较小。例1.“”在做研究平抛运动的实验时,让小球多次沿同一轨道运动,通过描点法画出小球做平抛运动的轨迹,为了能较准确地描绘运动轨迹,下面列出了一些操作要求,将你认为正确的选项前面的字母填在横线上:___A.通过调节使斜槽的末端保持水平B.每次释放小球的位置必须不同C.每次必须由静止释放小球D.记录小球位置用的木条(或凹槽)每次必须严格地等距离下降E.小球运动时不应与木板上的白纸(或方格纸)相触F.将球的位置记录在纸上后,取下纸,用直尺将点连成折线答案:ACE【高考突破】1.(8分)“”在做研究平抛物体的运动的实验时,为了能较准确地描绘出运动轨迹,下列操作要求正确的是()A.通过调节使斜槽的末端保持水平B.每次释放小球的位置可以不同C.每次必须由静止释放小球D.小球运动时不应与木板上的白纸(或方格纸)相接触2.(8分)某同学利用如图所示的两种装置探究平抛运动,方案如下:装置1:用小锤打击金属片,A球水平抛出,同时B球自由下落.仔细观察A、B两球是否同时落到水平地面上.若同时落地,则说明水平分运动是匀速运动,竖直分运动是自由落体运动.装置2:竖直管A上端要高于水面,这样可在较长时间内得到稳定的细水柱.水平管B喷出水流,在紧靠水流、平行于水流的玻璃板上用彩笔描出水流的轨迹,这就是平抛运动的轨迹.找出以上叙述中不当之处并写到下面:(1)________________________________________________...
