高考物理 考前30天冲刺押题系列实验10 描绘小灯泡的伏安特性曲线、测定金属的电阻率VIP免费

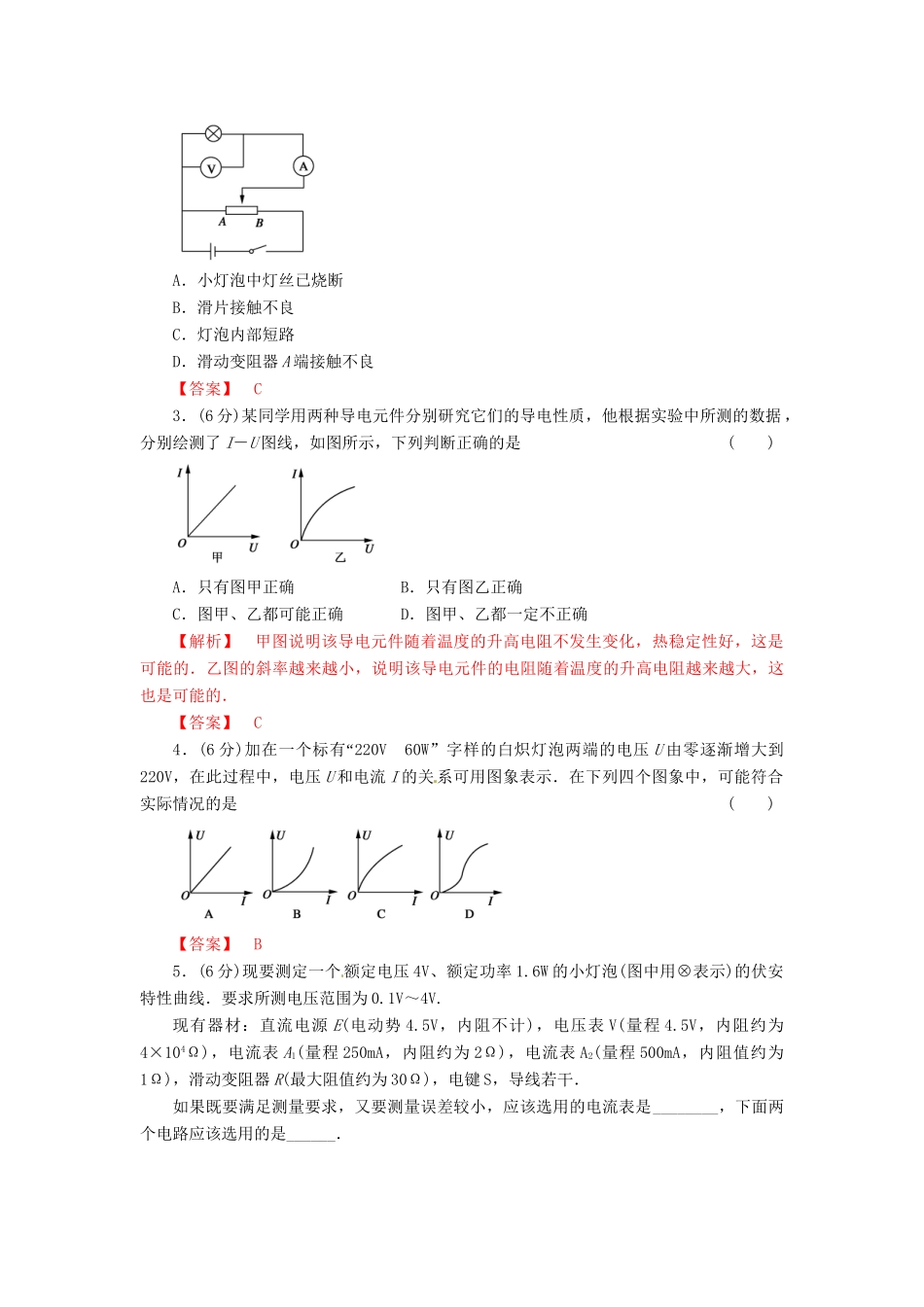

【备战】高考物理考前30天冲刺押题系列实验10描绘小灯泡的伏安特性曲线、测定金属的电阻率实验目的1．描绘小电珠的伏安特性曲线．2．分析小电珠伏安特性曲线的变化规律．实验原理1．用电流表测出流过小电珠的电流，用电压表测出小电珠两端的电压，测出多组(U，I)值，在U－I坐标系中描出各对应点，用一条平滑的曲线将这些点连起来．2．电流表外接：因为小电珠的电阻很小，如果电流表内接，误差明显较大；滑动变阻器采用分压式接法，使电压能从零开始连续变化．实验器材小电珠(3.8V,0.3A)或(2.5V,0.6A)一个、电压表(0～3V～15V)与电流表(0～0.6A～3A)各一个、滑动变阻器(最大阻值20Ω)一个、学生低压直流电源(或电池组)、开关一个、导线若干、坐标纸、铅笔．实验步骤1．确定电流表、电压表的量程，采用电流表外接法，滑动变阻器采用分压式接法，按图1的原理图连接好实验电路．图12．把滑动变阻器的滑片调节到图中最左端，接线经检查无误后闭合开关S.3．移动滑动变阻器滑片位置，测出多组不同的电压值U和电流值I，并将测量数据填入表格中，断开开关S.U(V)00.20.40.60.81.01.2I(A)U(V)1.62.02.42.83.23.63.8I(A)4．拆除电路，整理仪器．数据处理1．在坐标纸上以U为横轴，I为纵轴，建立直角坐标系．2．在坐标纸上描出各组数据所对应的点．(坐标系纵轴和横轴的标度要适中，以使所描图线充分占据整个坐标纸为宜)3．将描出的点用平滑的曲线连结起来，就得到小灯泡的伏安特性曲线．误差分析1．由于电压表、电流表不是理想电表，电表内阻对电路的影响会带来误差．2．电流表、电压表的读数带来误差，要严格按照读数规则读数．3．在坐标纸上描点、作图带来操作误差．注意事项1．电路的连接方式(1)电流表应采用外接法，因为小电珠(3.8V,0.3A)的电阻很小，与0～0.6A的电流表串联时，电流表的分压影响很大．(2)滑动变阻器应采用分压式接法，目的是使小电珠两端的电压能从零开始连续变化.2．闭合开关S前，滑动变阻器的触头应移到使小电珠分得电压为零的一端，使开关闭合时小电珠的电压从零开始变化，同时也是为了防止开关刚闭合时因小电珠两端电压过大而烧坏灯丝．3．I－U图线在U0＝1.0V左右将发生明显弯曲，故在U0＝1.0V左右描点要密，以防出现较大误差．4．电流表选择0.6A量程，电压表量程的选择视小电珠的额定电压而定，即若使用“3.8V,0.3A”的小电珠，选用电压表的15V“量程；若使用2.5V,0.6A”的小电珠，则选用电压表的3V量程．5．当小电珠的电压接近额定值时要缓慢增加，到额定值记录后马上断开开关．6．误差较大的点要舍去，I－U图线应是平滑曲线而非折线．【高考突破】1．(6分)为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光，由电流表和电压表得到的多组读数描绘出的U－I图象应是()【答案】C2．(6分)“”在描绘小灯泡的伏安特性曲线时，采用如图所示的电路，实验中发现移动滑动变阻器的滑片时，电流表的示数变化而电压表的指针不动，下列原因可能的是()A．小灯泡中灯丝已烧断B．滑片接触不良C．灯泡内部短路D．滑动变阻器A端接触不良【答案】C3．(6分)某同学用两种导电元件分别研究它们的导电性质，他根据实验中所测的数据，分别绘测了I－U图线，如图所示，下列判断正确的是()A．只有图甲正确B．只有图乙正确C．图甲、乙都可能正确D．图甲、乙都一定不正确【解析】甲图说明该导电元件随着温度的升高电阻不发生变化，热稳定性好，这是可能的．乙图的斜率越来越小，说明该导电元件的电阻随着温度的升高电阻越来越大，这也是可能的．【答案】C4．(6分)“加在一个标有220V60W”字样的白炽灯泡两端的电压U由零逐渐增大到220V，在此过程中，电压U和电流I的关系可用图象表示．在下列四个图象中，可能符合实际情况的是()【答案】B5．(6分)现要测定一个额定电压4V、额定功率1.6W的小灯泡(图中用⊗表示)的伏安特性曲线．要求所测电压范围为0.1V～4V.现有器材：直流电源E(电动势4.5V，内阻不计)，电压表V(量程4.5V，内阻约为4×104Ω)，电流表A1(量程250mA，内阻约为2Ω)，电流表A2(量程500mA，内阻值约为1Ω)，...
