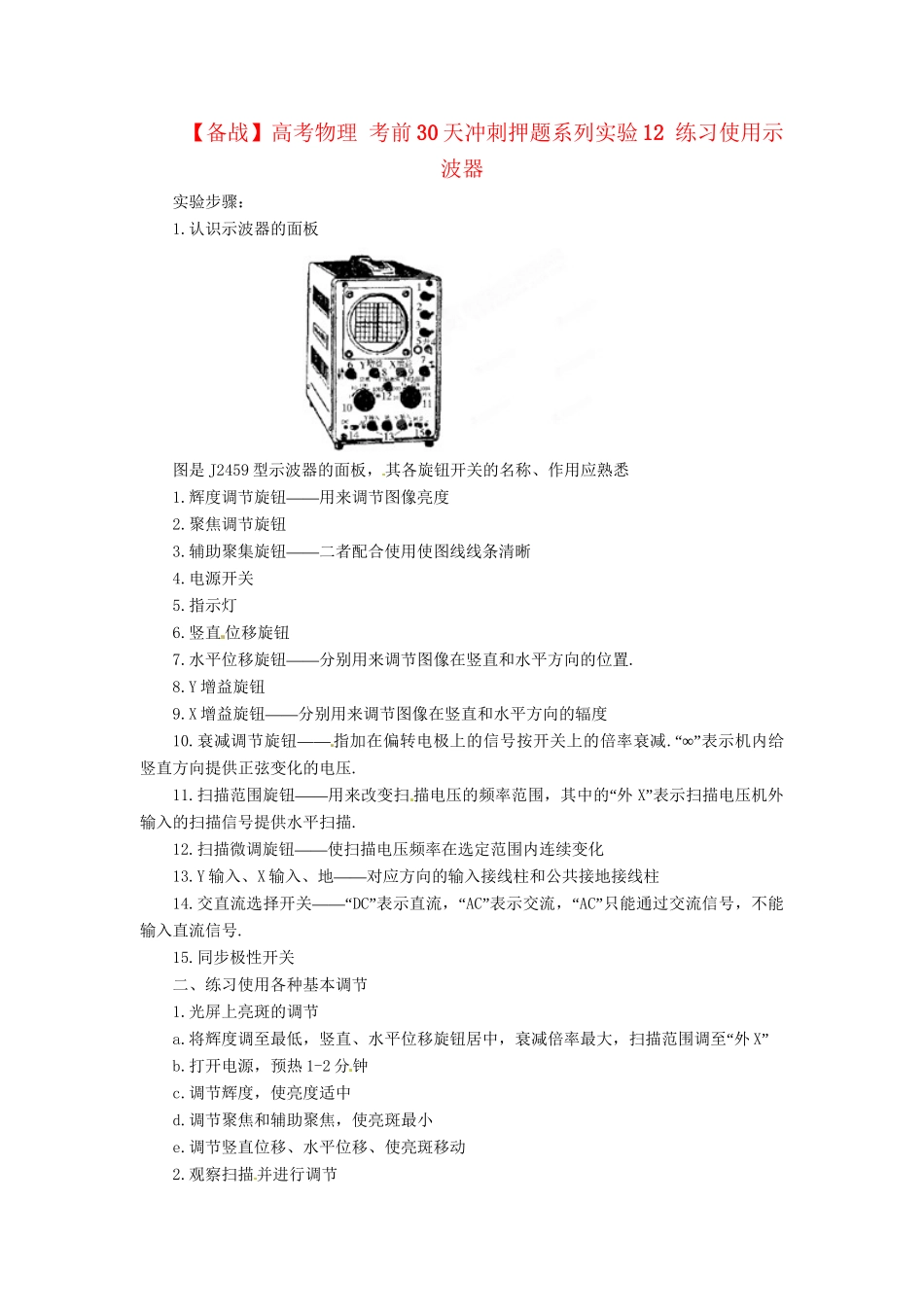

【备战】高考物理考前30天冲刺押题系列实验12练习使用示波器实验步骤：1.认识示波器的面板图是J2459型示波器的面板，其各旋钮开关的名称、作用应熟悉1.——辉度调节旋钮用来调节图像亮度2.聚焦调节旋钮3.——辅助聚集旋钮二者配合使用使图线线条清晰4.电源开关5.指示灯6.竖直位移旋钮7.——水平位移旋钮分别用来调节图像在竖直和水平方向的位置.8.Y增益旋钮9.X——增益旋钮分别用来调节图像在竖直和水平方向的辐度10.——衰减调节旋钮指加在偏转电极上的信号按开关上的倍率衰减.“∞”表示机内给竖直方向提供正弦变化的电压.11.——扫描范围旋钮用来改变扫“描电压的频率范围，其中的外X”表示扫描电压机外输入的扫描信号提供水平扫描.12.——扫描微调旋钮使扫描电压频率在选定范围内连续变化13.Y输入、X——输入、地对应方向的输入接线柱和公共接地接线柱14.——“交直流选择开关DC”“表示直流，AC”“表示交流，AC”只能通过交流信号，不能输入直流信号.15.同步极性开关二、练习使用各种基本调节1.光屏上亮斑的调节a.“将辉度调至最低，竖直、水平位移旋钮居中，衰减倍率最大，扫描范围调至外X”b.打开电源，预热1-2分钟c.调节辉度，使亮度适中d.调节聚焦和辅助聚焦，使亮斑最小e.调节竖直位移、水平位移、使亮斑移动2.观察扫描并进行调节a.调节x增益至13处，扫描频率至最低，观察亮斑移动b.增大扫描频率，观察亮线c.调节x增益，观察亮线长度变化3.竖直方向的偏移及测量a.“扫描范围调节外X”b.“将直流开关置于DC”位置c.输入直流电压观察亮斑的移动d.改变电压正负极，再次观察4.观察正弦电压图线a.“∞”扫描范围调至第一档，衰减调至b.调节X、Y增益，使曲线变化c.转换同步极性，观察波形的变化说明：（1）首先必须熟悉各开关和旋钮的作用才能进行调节（2）注意各开关、旋钮的状态设置要合理（3）亮度不宜过大，以免烧坏荧光屏（4）开关、旋钮用力适度，以防损坏【解题方法】一、调节旋钮的使用例1、如图中为示波器面板，屏上显示的是一亮度很低，线条较粗且模糊不清的波形.（1）若要增大显示波形的亮度，应调节_____（2）若要屏上波形线条变细且边缘清晰，应调节_______（3）若要将波形曲线调至屏中央，应调节_______与________旋钮.解析:辉度旋钮用于调节亮度，聚焦旋钮用来调节清晰度，若要图像平移可调节竖直位移（上下移动）和水平位移（左右移动）.答案:（1）辉度（或写为）（2○）聚焦（或写为）（3）竖直位移（或写↓↑←→为）水平位移（或写为）二、调节信号源例2、如图所示，图甲为示波器上的面板，图乙为一信号源.（1）若要观测此信号源发出的如图丙所示的正弦交流信号，应将信号源的a端与示波器面板上的____接线柱相连，b端与接线柱相连.（2）若示波器显示屏上显示的波形如图丁所示，要使波形横向展宽，应调节___旋钮.（3）若将信号源改为一节干电池的直流电源，并已正确接入示波器，此时DC、AC开关应置于___________“位置（填DC”“或AC”）【高考突破】1．如图为远距离高压输电的示意图．关于远距离输电，下列表述正确的是()A．增加输电导线的横截面积有利于减少输电过程中的电能损失B．高压输电是通过减小输电电流来减少电路的发热损耗的C．在输送电压一定时，输送的电功率越大，输电过程中的电能损失越小D．高压输电必须综合考虑各种因素，不一定是电压越高越好P′越大，输电过程中的电能损失越大，C错误．【答案】ABD2．关于电磁波，下列说法正确的是()A．雷达是用X光来测定物体位置的设备B．使电磁波随各种信号而改变的技术叫做解调C．用红外线照射时，大额钞票上用荧光物质印刷的文字会发出可见光D．变化的电场可以产生变化的磁场3“”．据某刊物报道，美国某公司制成了一种不需要电池供电的警示牌．使用时只要用绝缘丝线将牌子挂到输电线上，如果这条输电线上有电流流过，牌子上会显示一个分外明亮的“英文提示语ON”“”，它类似于常见的小心触电一类的牌子．这对于防止误触电起到了警示作用，以下说法中正确的是()A“．没有工作电源，却能够发生一个明亮的ON”，显然违背了能量的转化与守恒定律，因此这则报道是虚假的B“．这种牌子内部必然安放有太...
