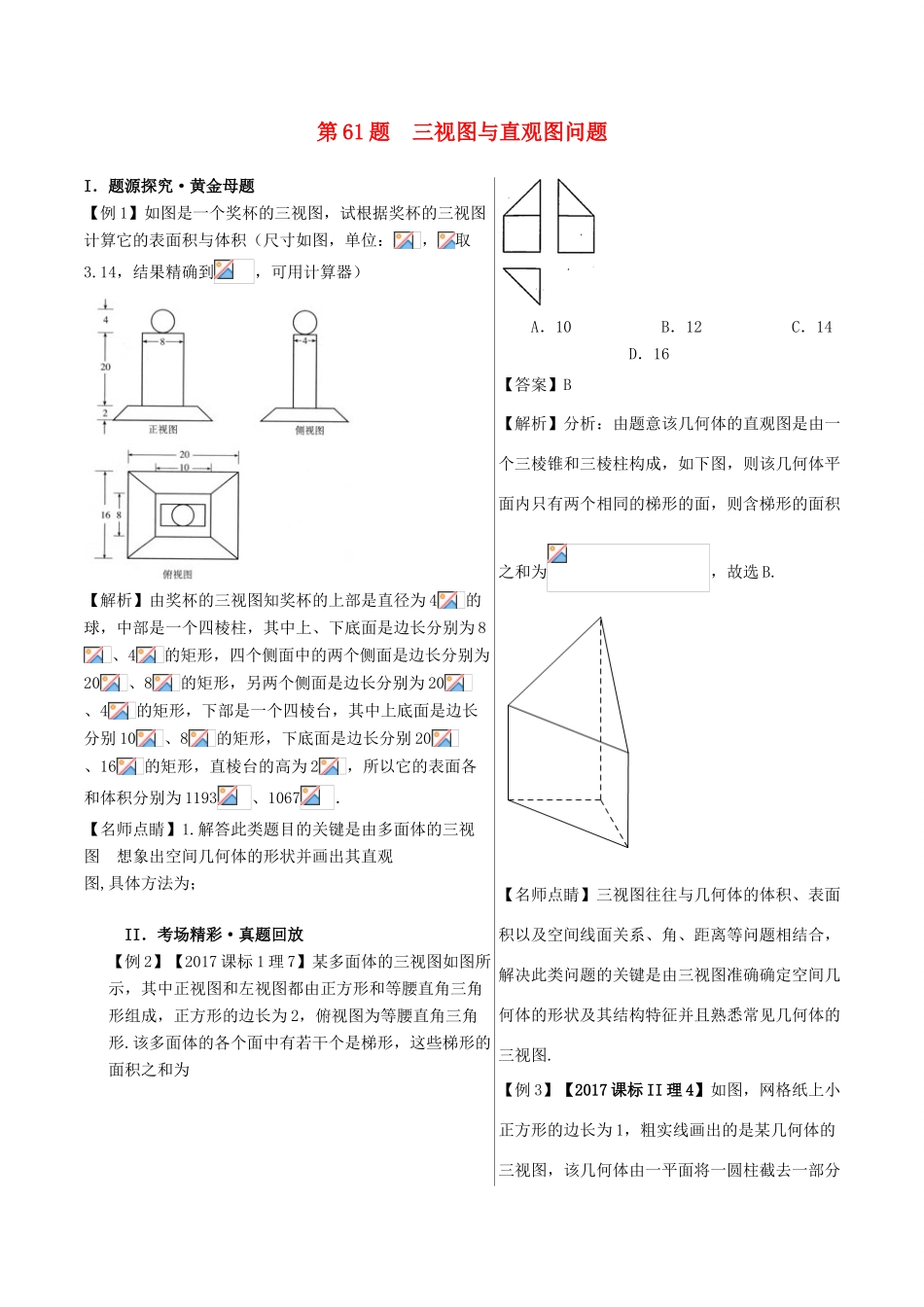

第61题三视图与直观图问题I．题源探究·黄金母题【例1】如图是一个奖杯的三视图，试根据奖杯的三视图计算它的表面积与体积（尺寸如图，单位：，取3.14，结果精确到，可用计算器）【解析】由奖杯的三视图知奖杯的上部是直径为4的球，中部是一个四棱柱，其中上、下底面是边长分别为8、4的矩形，四个侧面中的两个侧面是边长分别为20、8的矩形，另两个侧面是边长分别为20、4的矩形，下部是一个四棱台，其中上底面是边长分别10、8的矩形，下底面是边长分别20、16的矩形，直棱台的高为2，所以它的表面各和体积分别为1193、1067．【名师点睛】1.解答此类题目的关键是由多面体的三视图想象出空间几何体的形状并画出其直观图,具体方法为；II．考场精彩·真题回放【例2】【2017课标1理7】某多面体的三视图如图所示，其中正视图和左视图都由正方形和等腰直角三角形组成，正方形的边长为2，俯视图为等腰直角三角形.该多面体的各个面中有若干个是梯形，这些梯形的面积之和为A．10B．12C．14D．16【答案】B【解析】分析：由题意该几何体的直观图是由一个三棱锥和三棱柱构成，如下图，则该几何体平面内只有两个相同的梯形的面，则含梯形的面积之和为，故选B.【名师点睛】三视图往往与几何体的体积、表面积以及空间线面关系、角、距离等问题相结合，解决此类问题的关键是由三视图准确确定空间几何体的形状及其结构特征并且熟悉常见几何体的三视图.【例3】【2017课标II理4】如图，网格纸上小正方形的边长为1，粗实线画出的是某几何体的三视图，该几何体由一平面将一圆柱截去一部分所得，则该几何体的体积为（）A．B．C．D．【答案】B【解析】由题意，该几何体是一个组合体，下半部分是一个底面半径为3，高为4的圆柱，其体积，上半部分是一个底面半径为3，高为4的圆柱的一半，其体积，该组合体的体积为：。故选B。【例4】【2016年全国1卷理】如图，某几何体的三视图是三个半径相等的圆及每个圆中两条相互垂直的半径.若该几何体的体积是，则它的表面积是（）A．B．C．D．【答案】A【解析】由三视图知：该几何体是个球，设球的半径为，则，解得，所以它的表面积是，故选A．【例5】【2016高考新课标2理数】下图是由圆柱与圆锥组合而成的几何体的三视图，则该几何体的表面积为（）（A）（B）（C）（D）【答案】C【解析】由题意可知，圆柱的侧面积为，圆锥的侧面积为，圆柱的底面面积为，故该几何体的表面积为，故选C.【例6】【2015高考新课标2理6】一个正方体被一个平面截去一部分后，剩余部分的三视图如右图，则截去部分体积与剩余部分体积的比值为()A．B．C．D．【答案】D【解析】由三视图得，在正方体中，截去四面体，如图所示，，设正方体棱长为，则，故剩余几何体体积为，所以截去部分体积与剩余部分体积的比值为，故选D．CBADD1C1B1A1【名师点睛】本题以正方体为背景考查三视图、几何体体积的运算，要求有一定的空间想象能力，关键是能从三视图确定截面，进而求体积比，属于中档题．【例7】【2017浙江3】某几何体的三视图如图所示（单位：cm），则该几何体的体积（单位：cm3）是A．B．C．D．【答案】A【解析】：，选A．【例8】【2017北京理7】某四棱锥的三视图如图所示，则该四棱锥的最长棱的长度为（A）3（B）2（C）2（D）2【答案】B【解析】几何体是四棱锥，如图红色线为三视图还原后的几何体，最长的棱长为正方体的对角线，，故选B.【名师点睛】本题考查了空间想象能力，由三视图还原几何体的方法:或者也可根据三视图的形状，将几何体的顶点放在正方体或长方体里面，便于分析问题.【例9】【2017山东，理13】由一个长方体和两个圆柱体构成的几何体的三视图如右图，则该几何体的体积为.【答案】【解析】试题分析：该几何体的体积为．【名师点睛】1.解答此类题目的关键是由多面体的三视图想象出空间几何体的形状并画出其直观图．2．三视图中“正侧一样高、正俯一样长、俯侧一样宽”，因此，可以根据三视图的形状及相关数据推断出原几何图形中的点、线、面之间的位置关系及相关数据．3.利用面积或体积公式计算.【例10】【2014湖南7】已知棱长为1的正方体的俯视图是一个面积为1的正方形，则该正方体的...
