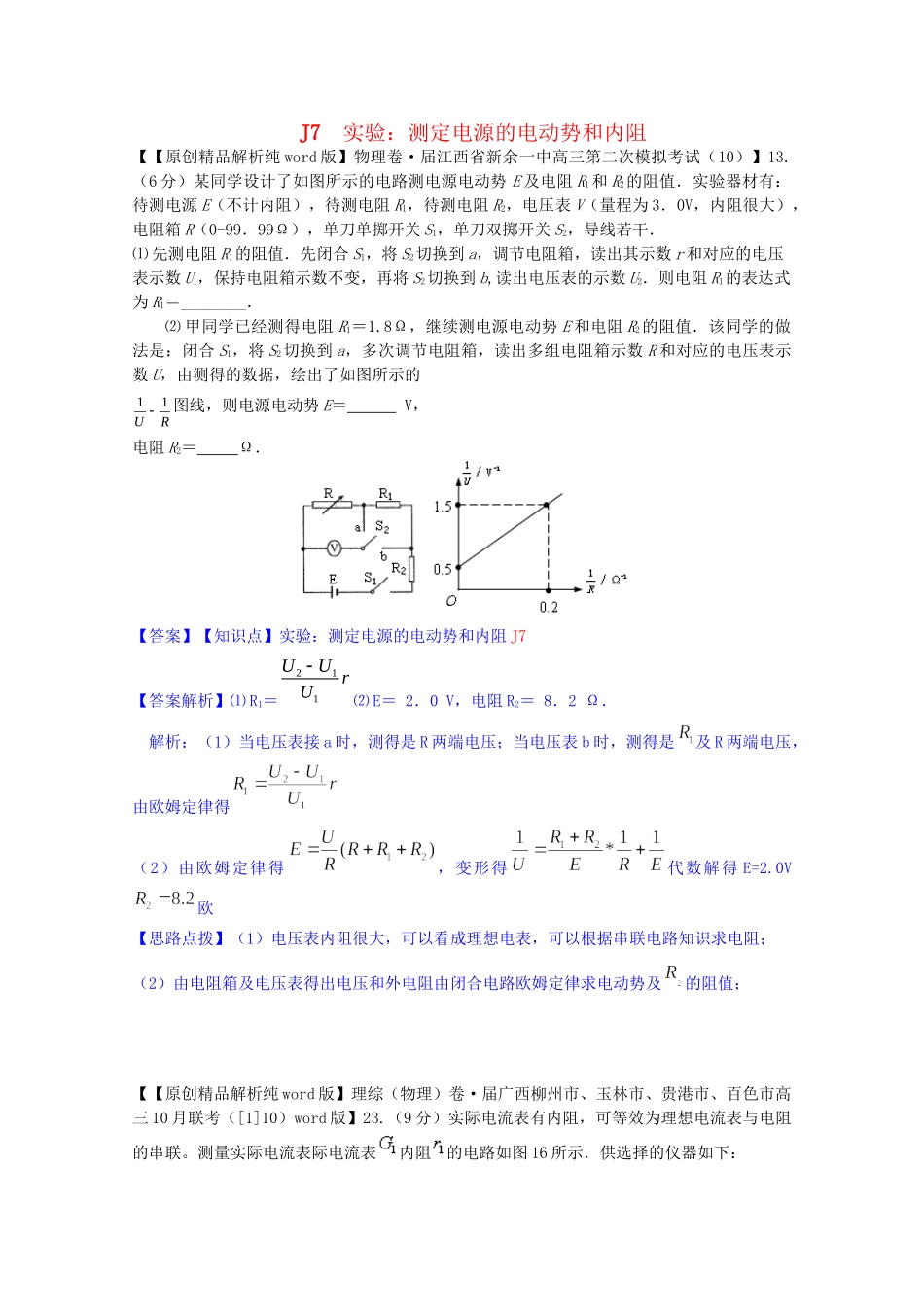

J7实验：测定电源的电动势和内阻【【原创精品解析纯word版】物理卷·届江西省新余一中高三第二次模拟考试（10）】13.（6分）某同学设计了如图所示的电路测电源电动势E及电阻R1和R2的阻值．实验器材有：待测电源E（不计内阻），待测电阻R1，待测电阻R2，电压表V（量程为3．0V，内阻很大），电阻箱R（0-99．99Ω），单刀单掷开关S1，单刀双掷开关S2，导线若干．⑴先测电阻R1的阻值．先闭合S1，将S2切换到a，调节电阻箱，读出其示数r和对应的电压表示数U1，保持电阻箱示数不变，再将S2切换到b,读出电压表的示数U2．则电阻R1的表达式为R1＝________．⑵甲同学已经测得电阻R1＝1.8Ω，继续测电源电动势E和电阻R2的阻值．该同学的做法是：闭合S1，将S2切换到a，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了如图所示的RU11图线，则电源电动势E＝V，电阻R2＝Ω．【答案】【知识点】实验：测定电源的电动势和内阻J7【答案解析】⑴R1＝211UUrU⑵E＝2．0V，电阻R2＝8．2Ω．解析：（1）当电压表接a时，测得是R两端电压；当电压表b时，测得是及R两端电压，由欧姆定律得（2）由欧姆定律得，变形得代数解得E=2.0V欧【思路点拨】（1）电压表内阻很大，可以看成理想电表，可以根据串联电路知识求电阻；（2）由电阻箱及电压表得出电压和外电阻由闭合电路欧姆定律求电动势及的阻值；【【原创精品解析纯word版】理综（物理）卷·届广西柳州市、玉林市、贵港市、百色市高三10月联考（[1]10）word版】23.（9分）实际电流表有内阻，可等效为理想电流表与电阻的串联。测量实际电流表际电流表内阻的电路如图16所示．供选择的仪器如下：①待测电流表(量程为5mA，内阻约300Ω)，②电流表(量程为10mA，内阻约100Ω)，③定值电阻(阻值为300Ω)，④定值电阻(阻值为10Ω)，⑤滑动变阻器(最大阻值为1000Ω)，⑥滑动变阻器(最大阻值为20Ω)，⑦干电池(电动势为1.5V)，⑧开关S及导线若干．(1)定值电阻应选_________，滑动变阻器应选_________．(在空格内填写序号)(2)用线将实物图17连接完整．(3)补全实验步骤：①按电路图连接电路，将滑动触头移至最_____________“”“”（填左或右）端；②闭合开关S，移动滑动触头至某一位置，记录，的读数，；③多次移动滑动触头，记录相应的，的读数，；④以为纵坐标，为横坐标，作出相应图线，如图18所示．(4)根据图线的斜率及定值电阻，写出待测电流表内阻的表达式__________．【答案】【知识点】伏安法测电阻J7【答案解析】(1)③⑥（2）见下图(3)左(4)r＝(k－1)R1解析：（1）器材选择：定值电阻要和待测电流表内阻接近，因为电流表G2的量程是待测电流表G1的2倍；滑动变阻器的电阻不要太大．故定值电阻选③，滑动变阻器选⑥．（2）连接实物图如图所示．（3）补充实验步骤见①将滑动触头移至最左端③多次移动滑动触头，记录相应的G1，G2读数I1，I2（4）根据并联分流公式IG2=IG1，解得r1=（k-1）R1，式中r1即rG1．本题答案是：（1）③，⑥（2）见上图（3）①将滑动触头移至最左端．③多次移动滑动触头，记录相应的G1，G2读数I1，I2（4）r1=（k-1）R1．【思路点拨】由于电流表G2的量程是待测电流表G1的2倍，定值电阻要和待测电流表内阻接近；滑动变阻器采用的分压式接法，其电阻不要太大．根据实验原理和串并联特点，分析电流表内阻的表达式．测量实际电流表G1内阻r1的实验器材选择，实物电路连接及实验原理（并联分流）等．对于变阻器分压式接法，操作时要注意：开关闭合前，变阻器输出电压要最小．
