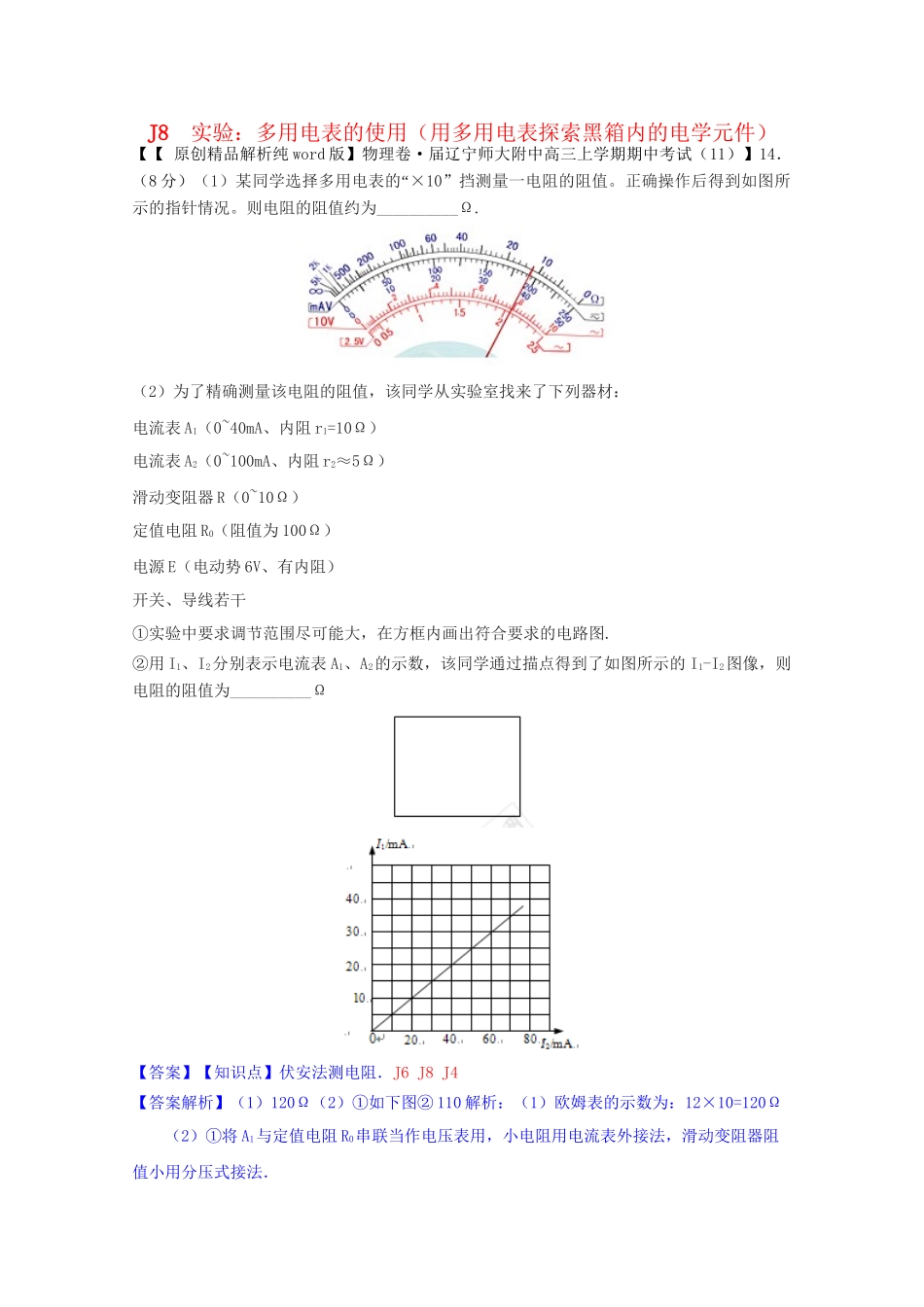

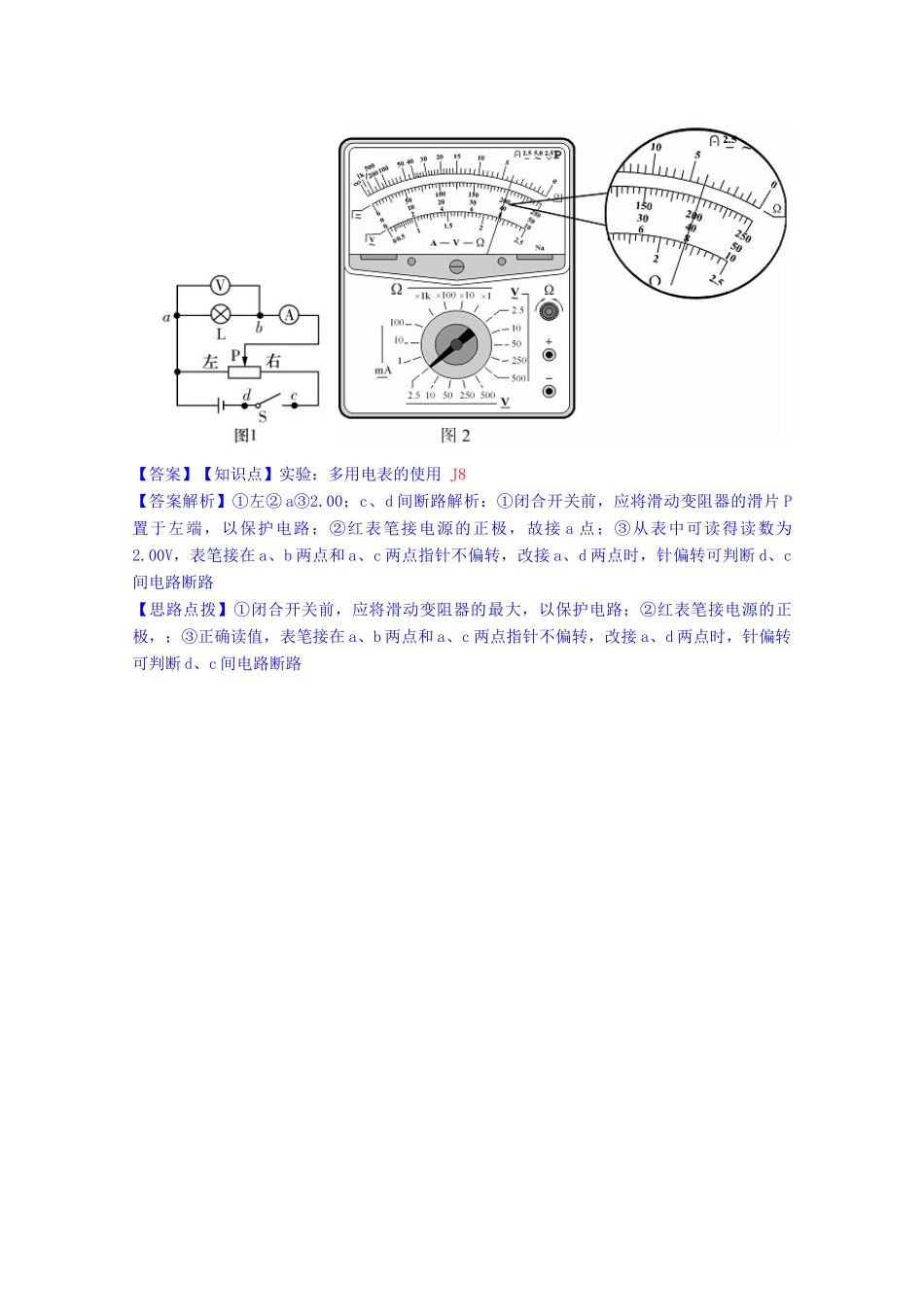

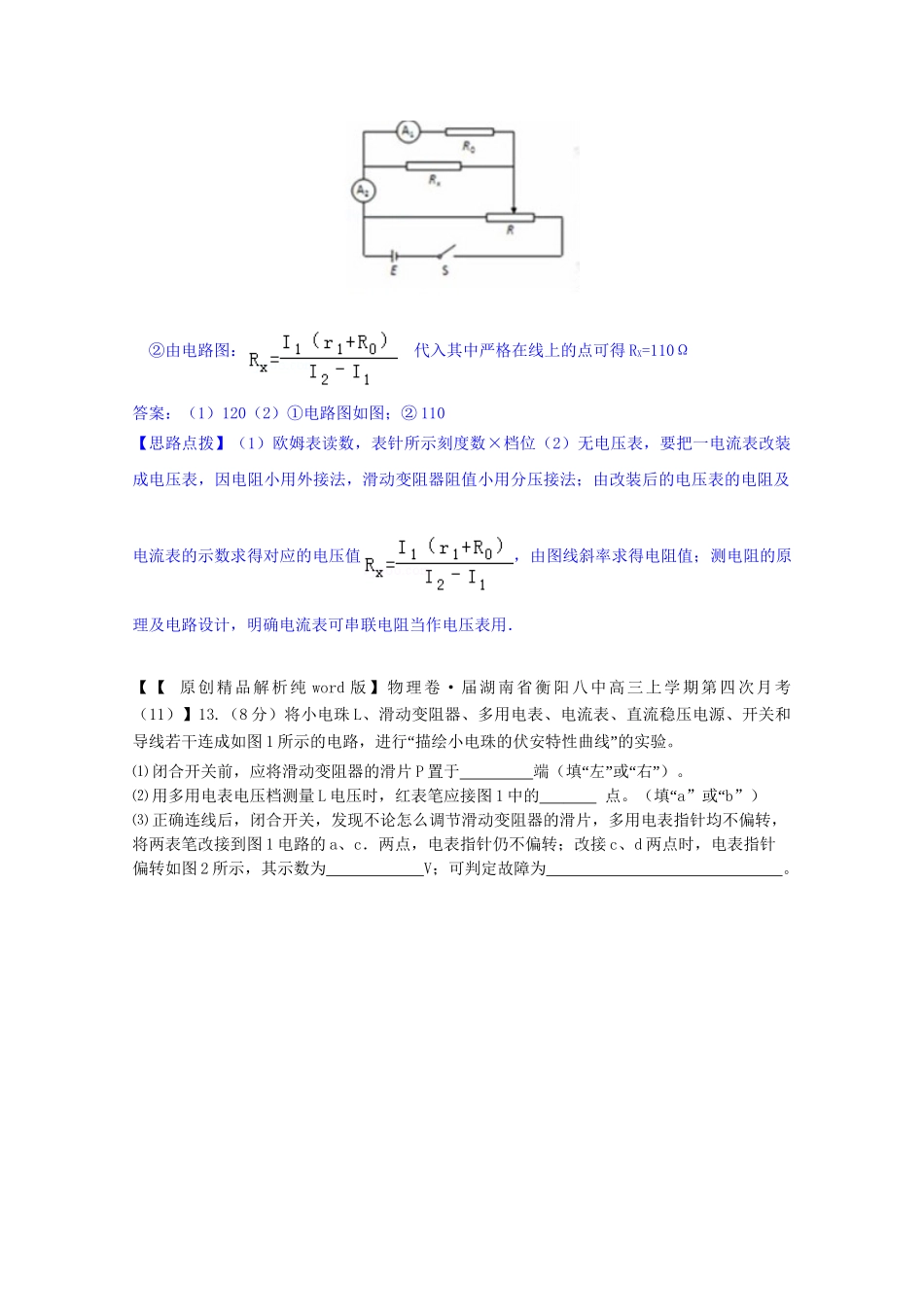

J8实验：多用电表的使用（用多用电表探索黑箱内的电学元件）【【原创精品解析纯word版】物理卷·届辽宁师大附中高三上学期期中考试（11）】14．（8分）（1“）某同学选择多用电表的×10”挡测量一电阻的阻值。正确操作后得到如图所示的指针情况。则电阻的阻值约为__________Ω.（2）为了精确测量该电阻的阻值，该同学从实验室找来了下列器材：电流表A1（0~40mA、内阻r1=10Ω）电流表A2（0~100mA、内阻r2≈5Ω）滑动变阻器R（0~10Ω）定值电阻R0（阻值为100Ω）电源E（电动势6V、有内阻）开关、导线若干①实验中要求调节范围尽可能大，在方框内画出符合要求的电路图.②用I1、I2分别表示电流表A1、A2的示数，该同学通过描点得到了如图所示的I1-I2图像，则电阻的阻值为__________Ω【答案】【知识点】伏安法测电阻．J6J8J4【答案解析】（1）120Ω（2）①如下图②110解析：（1）欧姆表的示数为：12×10=120Ω（2）①将A1与定值电阻R0串联当作电压表用，小电阻用电流表外接法，滑动变阻器阻值小用分压式接法．②由电路图：代入其中严格在线上的点可得RX=110Ω答案：（1）120（2）①电路图如图；②110【思路点拨】（1）欧姆表读数，表针所示刻度数×档位（2）无电压表，要把一电流表改装成电压表，因电阻小用外接法，滑动变阻器阻值小用分压接法；由改装后的电压表的电阻及电流表的示数求得对应的电压值，由图线斜率求得电阻值；测电阻的原理及电路设计，明确电流表可串联电阻当作电压表用．【【原创精品解析纯word版】物理卷·届湖南省衡阳八中高三上学期第四次月考（11）】13.（8分）将小电珠L、滑动变阻器、多用电表、电流表、直流稳压电源、开关和导线若干连成如图1“”所示的电路，进行描绘小电珠的伏安特性曲线的实验。⑴闭合开关前，应将滑动变阻器的滑片P置于“”“”端（填左或右）。⑵用多用电表电压档测量L电压时，红表笔应接图1中的点。“（填a”“或b”）⑶正确连线后，闭合开关，发现不论怎么调节滑动变阻器的滑片，多用电表指针均不偏转，将两表笔改接到图1电路的a、c．两点，电表指针仍不偏转；改接c、d两点时，电表指针偏转如图2所示，其示数为V；可判定故障为。【答案】【知识点】实验：多用电表的使用J8【答案解析】①左②a③2.00；c、d间断路解析：①闭合开关前，应将滑动变阻器的滑片P置于左端，以保护电路；②红表笔接电源的正极，故接a点；③从表中可读得读数为2.00V，表笔接在a、b两点和a、c两点指针不偏转，改接a、d两点时，针偏转可判断d、c间电路断路【思路点拨】①闭合开关前，应将滑动变阻器的最大，以保护电路；②红表笔接电源的正极，；③正确读值，表笔接在a、b两点和a、c两点指针不偏转，改接a、d两点时，针偏转可判断d、c间电路断路
