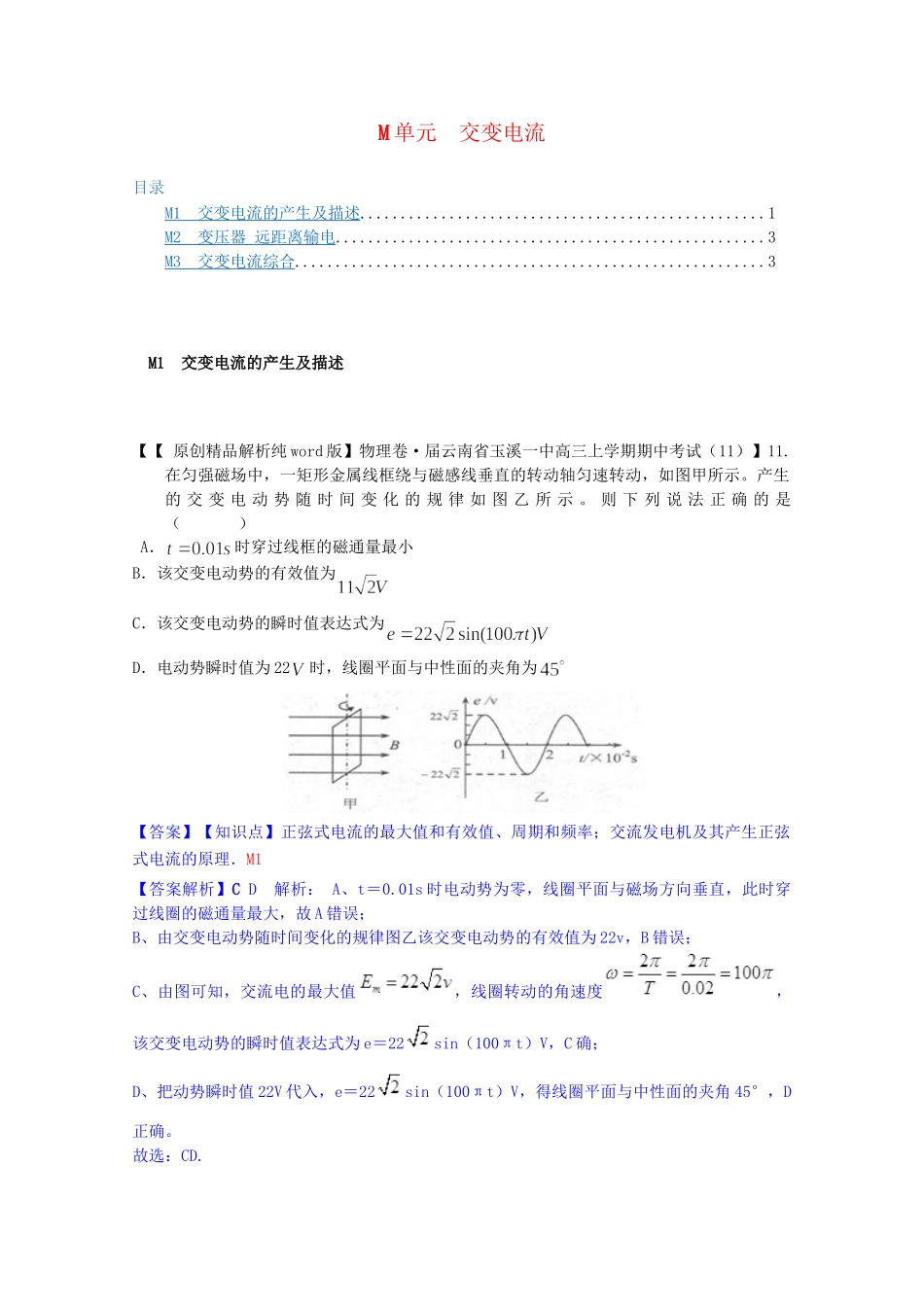

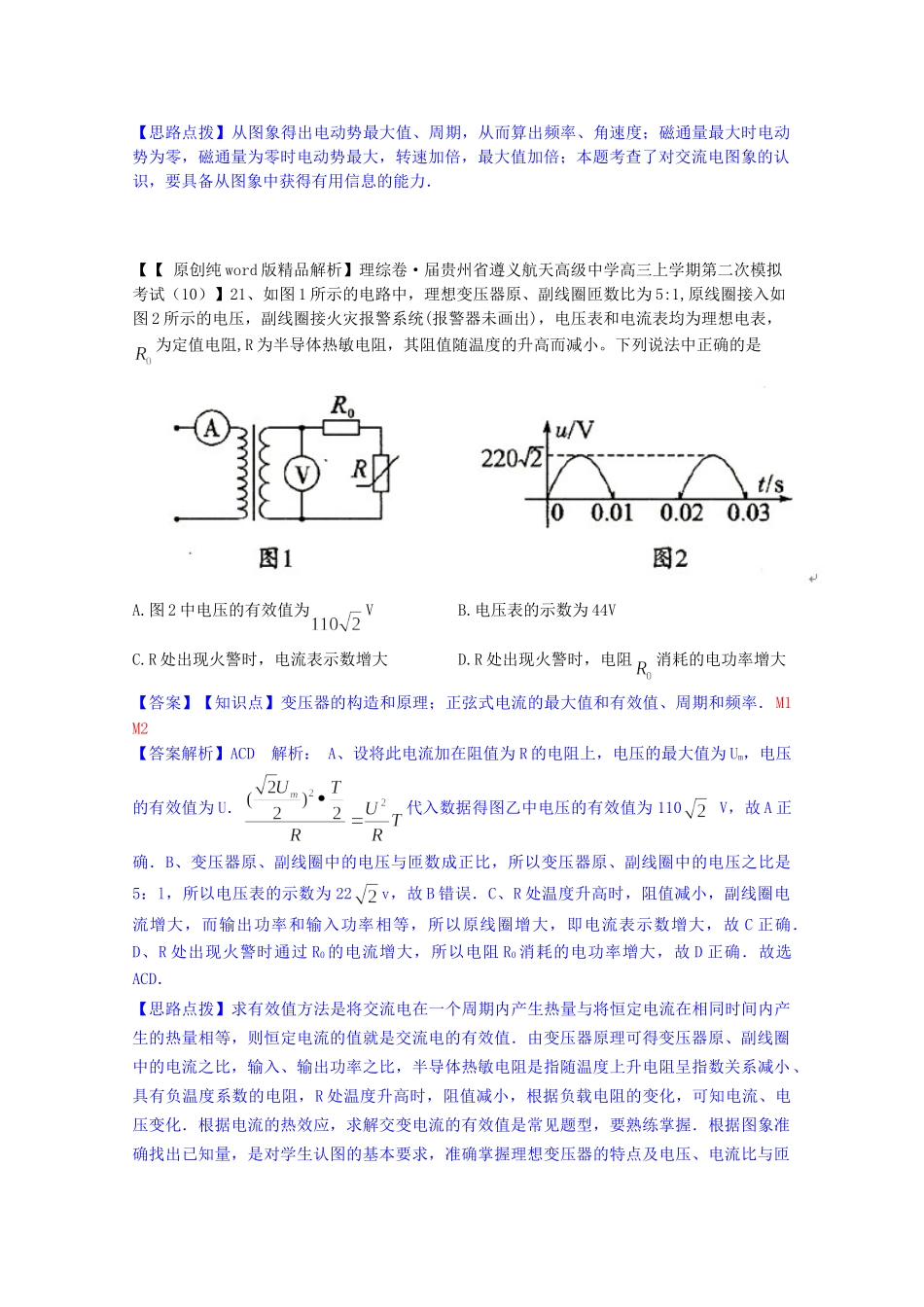

M单元交变电流目录M1交变电流的产生及描述..................................................1M2变压器远距离输电.....................................................3M3交变电流综合..........................................................3M1交变电流的产生及描述【【原创精品解析纯word版】物理卷·届云南省玉溪一中高三上学期期中考试（11）】11.在匀强磁场中，一矩形金属线框绕与磁感线垂直的转动轴匀速转动，如图甲所示。产生的交变电动势随时间变化的规律如图乙所示。则下列说法正确的是（）A．时穿过线框的磁通量最小B．该交变电动势的有效值为C．该交变电动势的瞬时值表达式为D．电动势瞬时值为22时，线圈平面与中性面的夹角为【答案】【知识点】正弦式电流的最大值和有效值、周期和频率；交流发电机及其产生正弦式电流的原理．M1【答案解析】CD解析：A、t＝0.01s时电动势为零，线圈平面与磁场方向垂直，此时穿过线圈的磁通量最大，故A错误；B、由交变电动势随时间变化的规律图乙该交变电动势的有效值为22v，B错误；C、由图可知，交流电的最大值，线圈转动的角速度，该交变电动势的瞬时值表达式为e＝22sin（100πt）V，C确；D、把动势瞬时值22V代入，e＝22sin（100πt）V，得线圈平面与中性面的夹角45°，D正确。故选：CD.【思路点拨】从图象得出电动势最大值、周期，从而算出频率、角速度；磁通量最大时电动势为零，磁通量为零时电动势最大，转速加倍，最大值加倍；本题考查了对交流电图象的认识，要具备从图象中获得有用信息的能力．【【原创纯word版精品解析】理综卷·届贵州省遵义航天高级中学高三上学期第二次模拟考试（10）】21、如图1所示的电路中，理想变压器原、副线圈匝数比为5:1,原线圈接入如图2所示的电压，副线圈接火灾报警系统(报警器未画出)，电压表和电流表均为理想电表，为定值电阻,R为半导体热敏电阻，其阻值随温度的升高而减小。下列说法中正确的是A.图2中电压的有效值为VB.电压表的示数为44VC.R处出现火警时，电流表示数增大D.R处出现火警时，电阻消耗的电功率增大【答案】【知识点】变压器的构造和原理；正弦式电流的最大值和有效值、周期和频率．M1M2【答案解析】ACD解析：A、设将此电流加在阻值为R的电阻上，电压的最大值为Um，电压的有效值为U．代入数据得图乙中电压的有效值为110V，故A正确．B、变压器原、副线圈中的电压与匝数成正比，所以变压器原、副线圈中的电压之比是5：l，所以电压表的示数为22v，故B错误．C、R处温度升高时，阻值减小，副线圈电流增大，而输出功率和输入功率相等，所以原线圈增大，即电流表示数增大，故C正确．D、R处出现火警时通过R0的电流增大，所以电阻R0消耗的电功率增大，故D正确．故选ACD．【思路点拨】求有效值方法是将交流电在一个周期内产生热量与将恒定电流在相同时间内产生的热量相等，则恒定电流的值就是交流电的有效值．由变压器原理可得变压器原、副线圈中的电流之比，输入、输出功率之比，半导体热敏电阻是指随温度上升电阻呈指数关系减小、具有负温度系数的电阻，R处温度升高时，阻值减小，根据负载电阻的变化，可知电流、电压变化．根据电流的热效应，求解交变电流的有效值是常见题型，要熟练掌握．根据图象准确找出已知量，是对学生认图的基本要求，准确掌握理想变压器的特点及电压、电流比与匝数比的关系，是解决本题的关键．M2变压器远距离输电【【原创精品解析纯word版】理综（物理）卷·届广西柳州市、玉林市、贵港市、百色市高三10月联考（[1]10）word版】21.如图12甲所示，理想变压器原、副线圈的匝数比，原线圈接图12乙所示的正弦交流电，副线圈与理想电压表、热敏电阻RT（阻值随温度的升高而减小）及报警器P组成闭合电路，回路中电流增加到一定值时报警器P将发出警报声。则以下判断正确的是（）A．变压器副线圈输出交流电的频率为50HzB．电压表的示数为9VC．RT处温度升高到一定值时，报警器P将会发出警报声D．RT处温度升高时，变压器的输入功率减小【答案】【知识点】变压器的构造和原理M2【答案解析】ＡC解析：A、由图乙知周期0.02秒，得频率50赫兹，故A正确.B、原线圈电压36v，...
