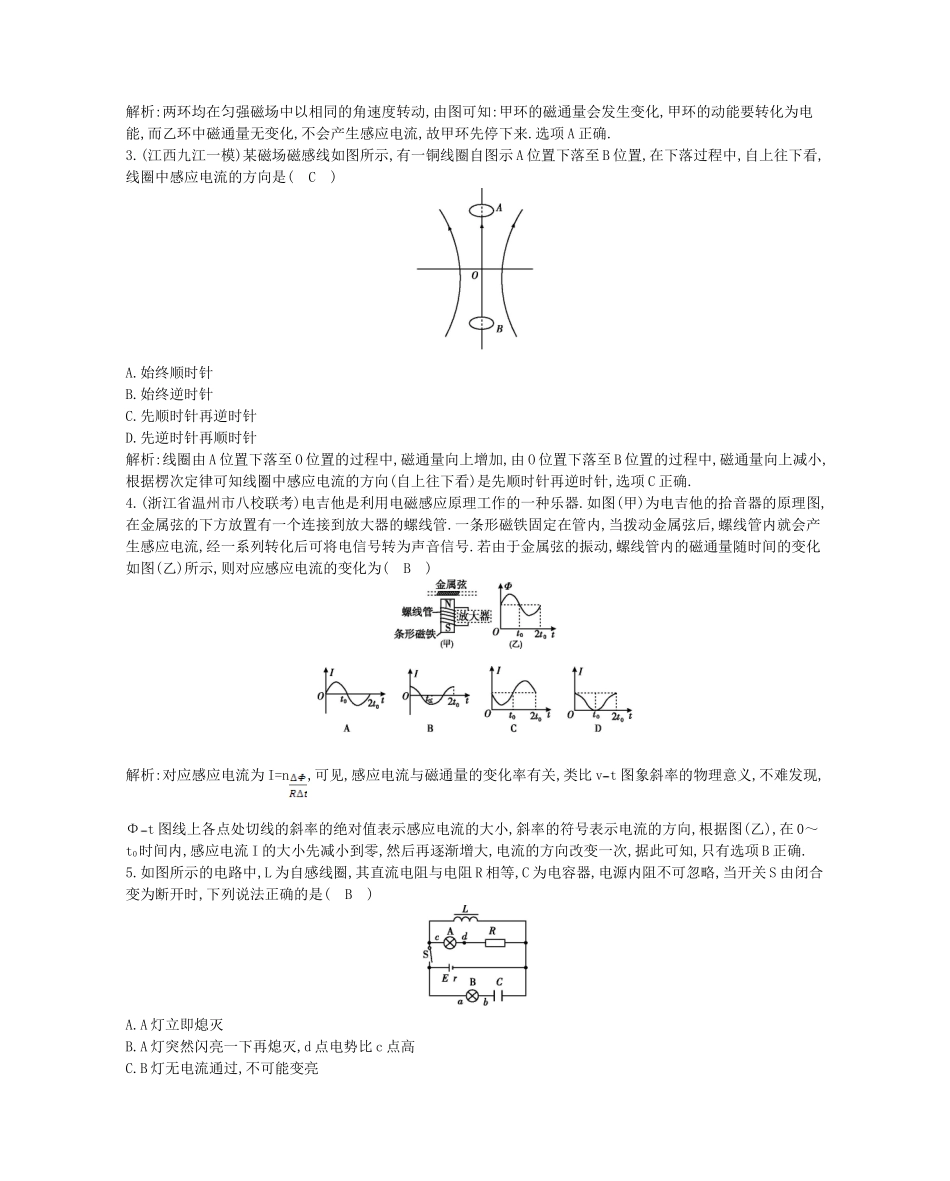

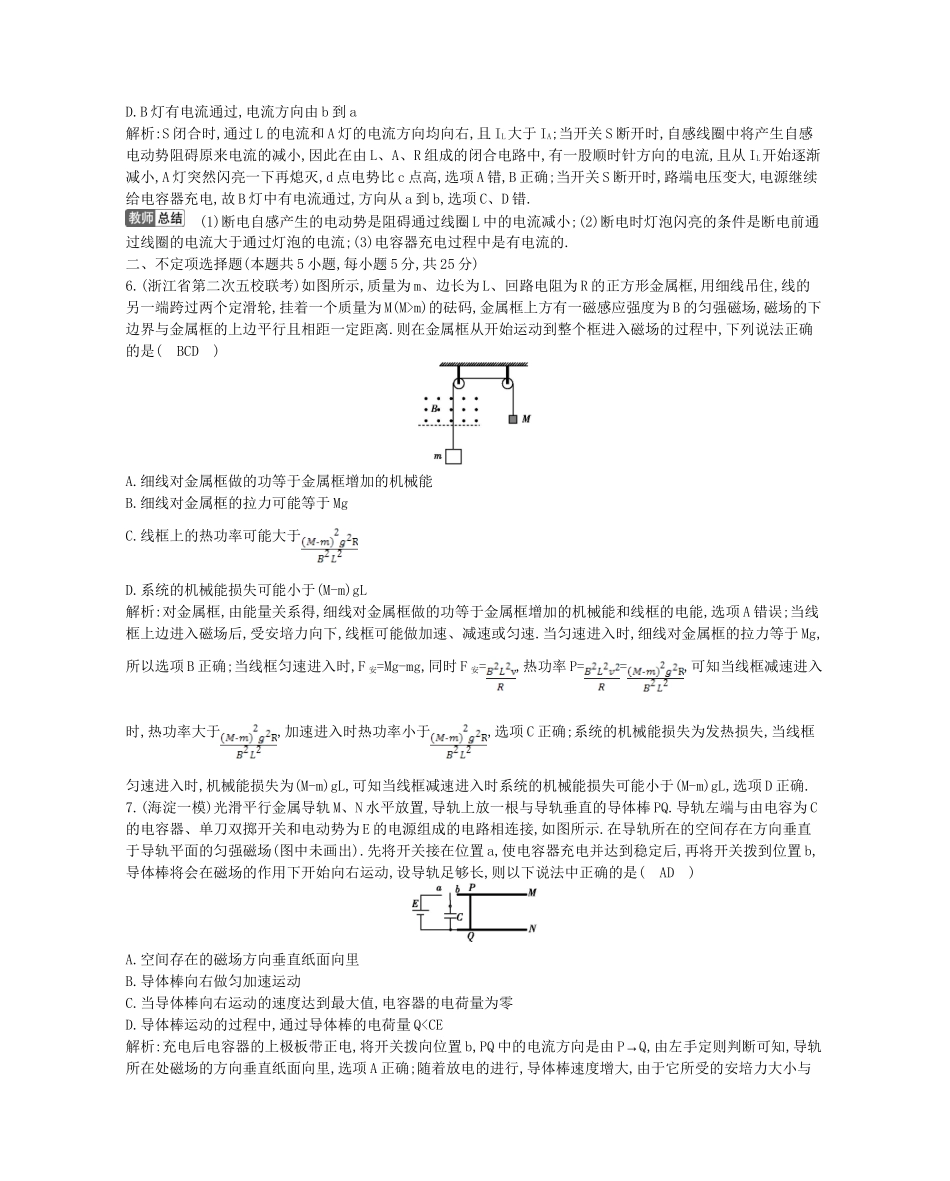

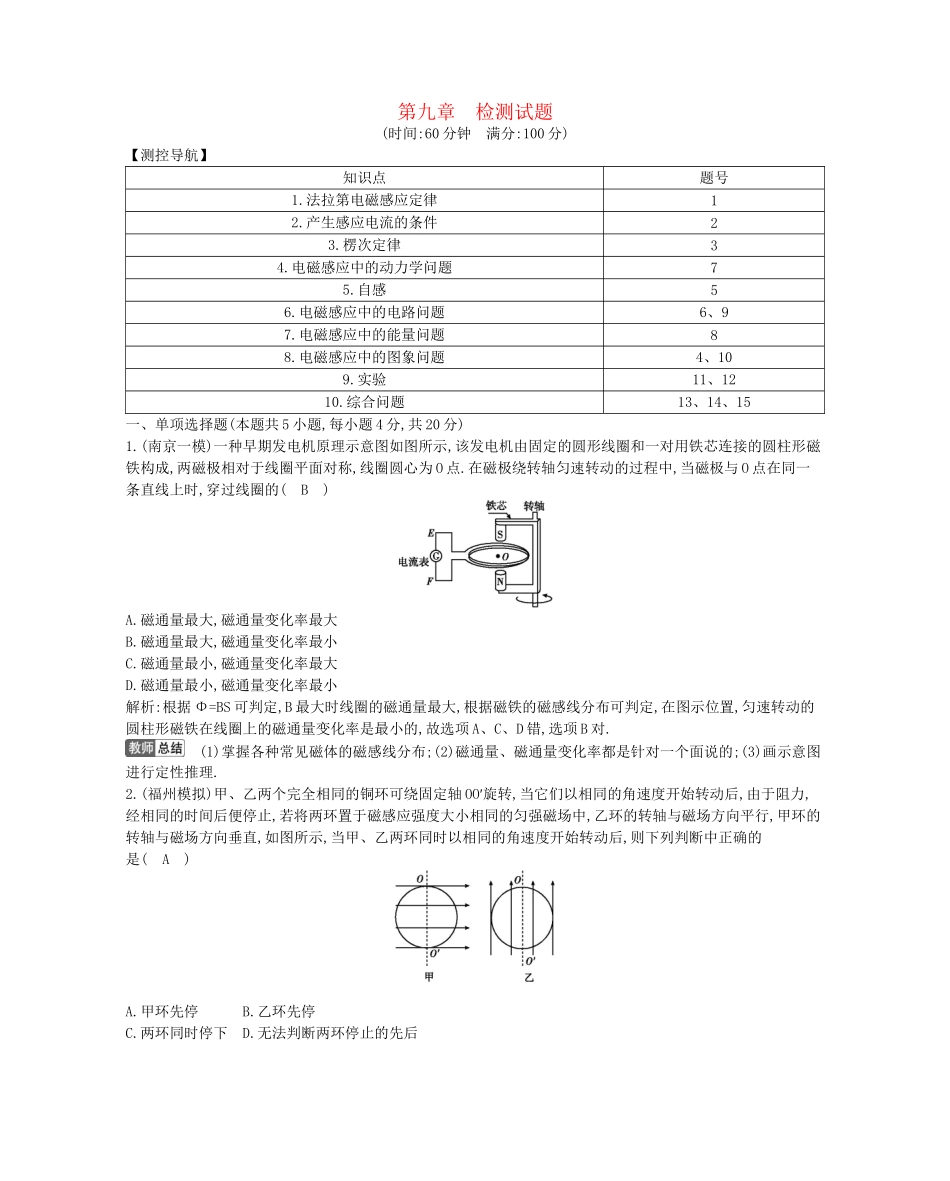

第九章检测试题(时间:60分钟满分:100分)【测控导航】知识点题号1.法拉第电磁感应定律12.产生感应电流的条件23.楞次定律34.电磁感应中的动力学问题75.自感56.电磁感应中的电路问题6、97.电磁感应中的能量问题88.电磁感应中的图象问题4、109.实验11、1210.综合问题13、14、15一、单项选择题(本题共5小题,每小题4分,共20分)1.(南京一模)一种早期发电机原理示意图如图所示,该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成,两磁极相对于线圈平面对称,线圈圆心为O点.在磁极绕转轴匀速转动的过程中,当磁极与O点在同一条直线上时,穿过线圈的(B)A.磁通量最大,磁通量变化率最大B.磁通量最大,磁通量变化率最小C.磁通量最小,磁通量变化率最大D.磁通量最小,磁通量变化率最小解析:根据Φ=BS可判定,B最大时线圈的磁通量最大,根据磁铁的磁感线分布可判定,在图示位置,匀速转动的圆柱形磁铁在线圈上的磁通量变化率是最小的,故选项A、C、D错,选项B对.(1)掌握各种常见磁体的磁感线分布;(2)磁通量、磁通量变化率都是针对一个面说的;(3)画示意图进行定性推理.2.(福州模拟)甲、乙两个完全相同的铜环可绕固定轴OO′旋转,当它们以相同的角速度开始转动后,由于阻力,经相同的时间后便停止,若将两环置于磁感应强度大小相同的匀强磁场中,乙环的转轴与磁场方向平行,甲环的转轴与磁场方向垂直,如图所示,当甲、乙两环同时以相同的角速度开始转动后,则下列判断中正确的是(A)A.甲环先停B.乙环先停C.两环同时停下D.无法判断两环停止的先后解析:两环均在匀强磁场中以相同的角速度转动,由图可知:甲环的磁通量会发生变化,甲环的动能要转化为电能,而乙环中磁通量无变化,不会产生感应电流,故甲环先停下来.选项A正确.3.(江西九江一模)某磁场磁感线如图所示,有一铜线圈自图示A位置下落至B位置,在下落过程中,自上往下看,线圈中感应电流的方向是(C)A.始终顺时针B.始终逆时针C.先顺时针再逆时针D.先逆时针再顺时针解析:线圈由A位置下落至O位置的过程中,磁通量向上增加,由O位置下落至B位置的过程中,磁通量向上减小,根据楞次定律可知线圈中感应电流的方向(自上往下看)是先顺时针再逆时针,选项C正确.4.(浙江省温州市八校联考)电吉他是利用电磁感应原理工作的一种乐器.如图(甲)为电吉他的拾音器的原理图,在金属弦的下方放置有一个连接到放大器的螺线管.一条形磁铁固定在管内,当拨动金属弦后,螺线管内就会产生感应电流,经一系列转化后可将电信号转为声音信号.若由于金属弦的振动,螺线管内的磁通量随时间的变化如图(乙)所示,则对应感应电流的变化为(B)解析:对应感应电流为I=n,可见,感应电流与磁通量的变化率有关,类比vt图象斜率的物理意义,不难发现,Φt图线上各点处切线的斜率的绝对值表示感应电流的大小,斜率的符号表示电流的方向,根据图(乙),在0～t0时间内,感应电流I的大小先减小到零,然后再逐渐增大,电流的方向改变一次,据此可知,只有选项B正确.5.如图所示的电路中,L为自感线圈,其直流电阻与电阻R相等,C为电容器,电源内阻不可忽略,当开关S由闭合变为断开时,下列说法正确的是(B)A.A灯立即熄灭B.A灯突然闪亮一下再熄灭,d点电势比c点高C.B灯无电流通过,不可能变亮D.B灯有电流通过,电流方向由b到a解析:S闭合时,通过L的电流和A灯的电流方向均向右,且IL大于IA;当开关S断开时,自感线圈中将产生自感电动势阻碍原来电流的减小,因此在由L、A、R组成的闭合电路中,有一股顺时针方向的电流,且从IL开始逐渐减小,A灯突然闪亮一下再熄灭,d点电势比c点高,选项A错,B正确;当开关S断开时,路端电压变大,电源继续给电容器充电,故B灯中有电流通过,方向从a到b,选项C、D错.(1)断电自感产生的电动势是阻碍通过线圈L中的电流减小;(2)断电时灯泡闪亮的条件是断电前通过线圈的电流大于通过灯泡的电流;(3)电容器充电过程中是有电流的.二、不定项选择题(本题共5小题,每小题5分,共25分)6.(浙江省第二次五校联考)如图所示,质量为m、边长为L、回路电阻为R的正方形金属框,用细线吊住,线的另一端跨过两个定滑轮,挂着一个质量为M(M>m)的砝码,金属框上方有一磁感应强度为B的匀强磁场,磁场的下边界与金属框的上边平行且相距一定距离.则在金属框从开始运动到整个框...
