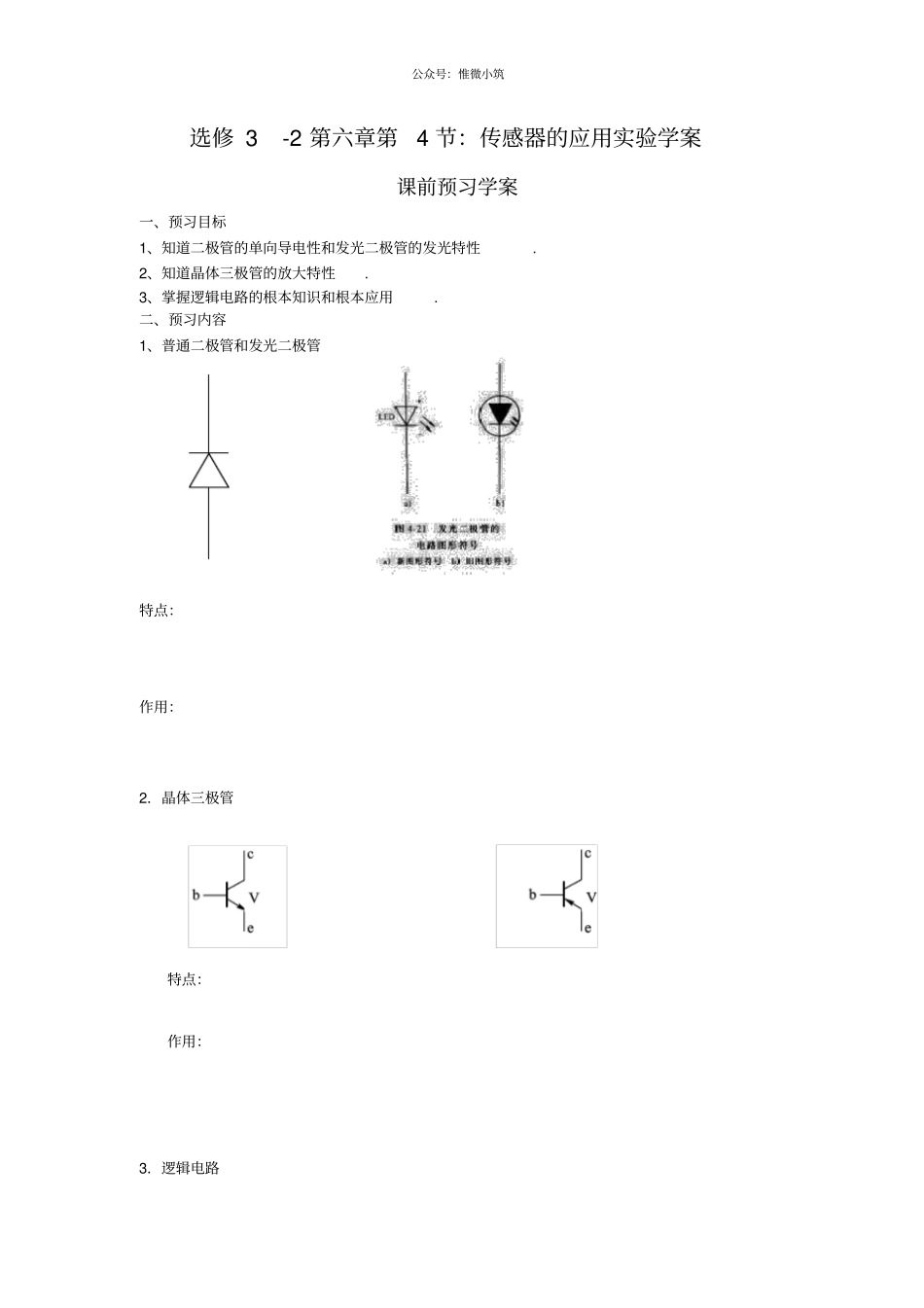

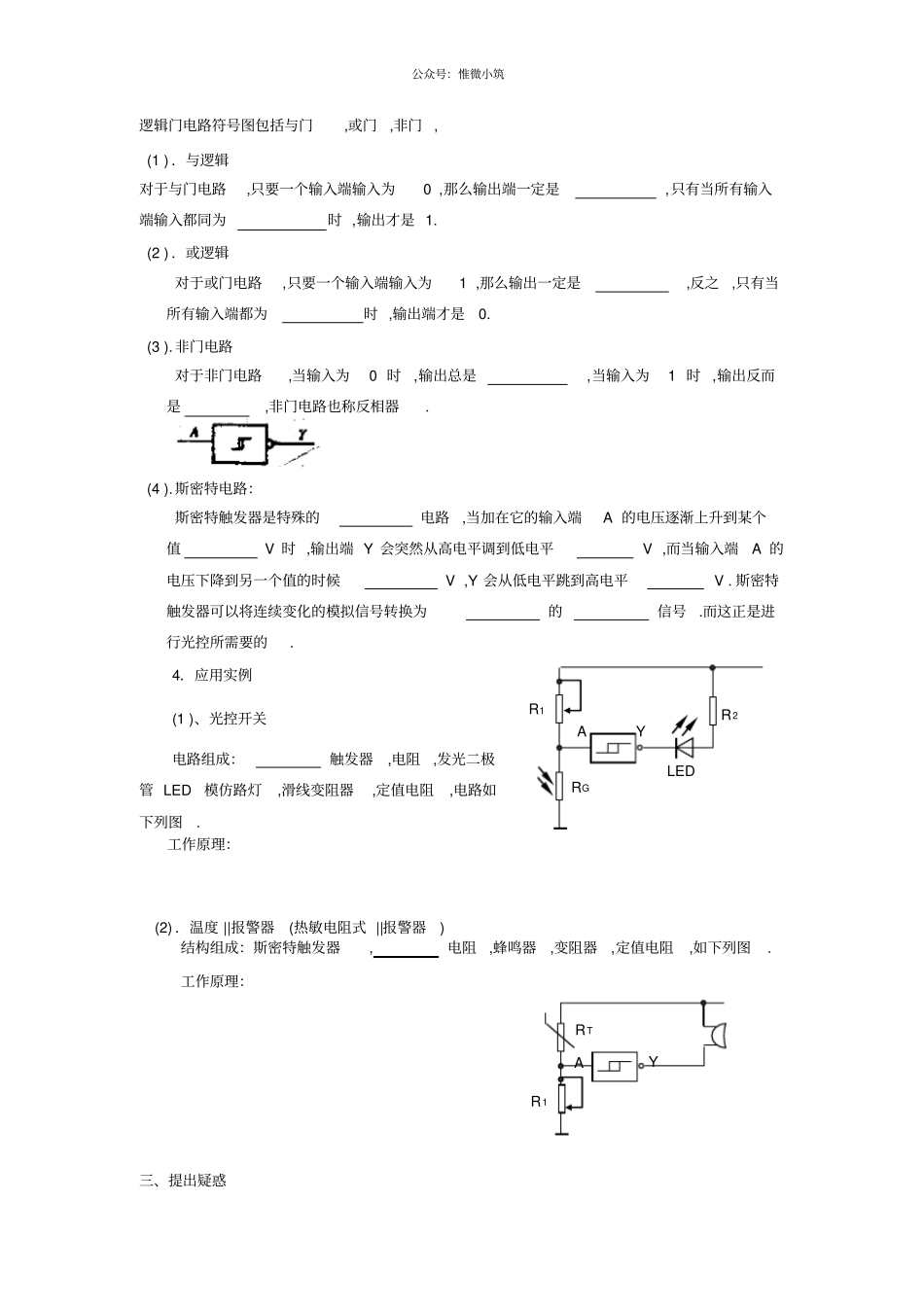

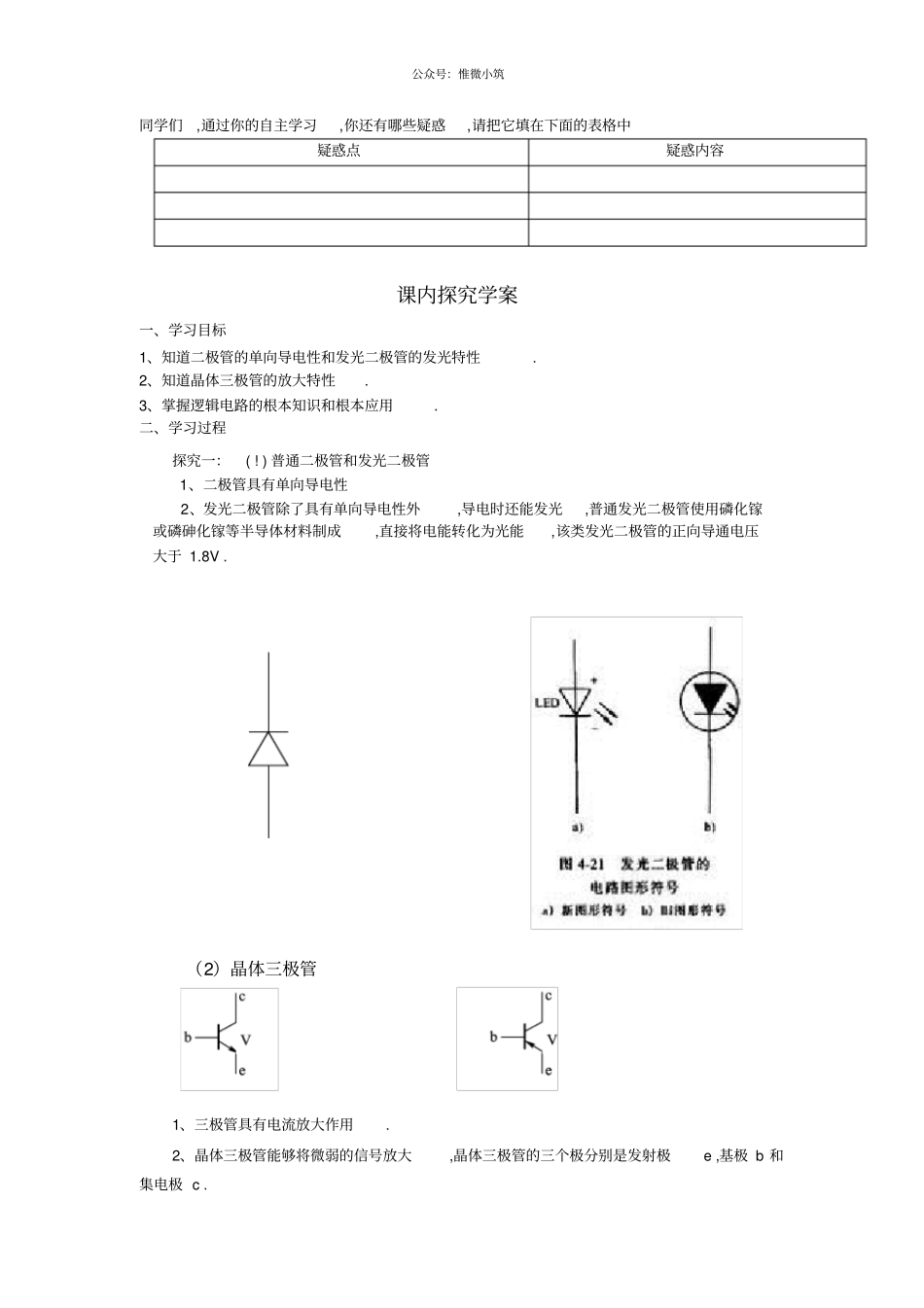

公众号：惟微小筑选修3-2第六章第4节：传感器的应用实验学案课前预习学案一、预习目标1、知道二极管的单向导电性和发光二极管的发光特性.2、知道晶体三极管的放大特性.3、掌握逻辑电路的根本知识和根本应用.二、预习内容1、普通二极管和发光二极管特点：作用：2．晶体三极管特点：作用：3．逻辑电路公众号：惟微小筑逻辑门电路符号图包括与门,或门,非门,(1)．与逻辑对于与门电路,只要一个输入端输入为0,那么输出端一定是,只有当所有输入端输入都同为时,输出才是1.(2)．或逻辑对于或门电路,只要一个输入端输入为1,那么输出一定是,反之,只有当所有输入端都为时,输出端才是0.(3).非门电路对于非门电路,当输入为0时,输出总是,当输入为1时,输出反而是,非门电路也称反相器.(4).斯密特电路：斯密特触发器是特殊的电路,当加在它的输入端A的电压逐渐上升到某个值V时,输出端Y会突然从高电平调到低电平V,而当输入端A的电压下降到另一个值的时候V,Y会从低电平跳到高电平V.斯密特触发器可以将连续变化的模拟信号转换为的信号.而这正是进行光控所需要的.4．应用实例(1)、光控开关电路组成：触发器,电阻,发光二极管LED模仿路灯,滑线变阻器,定值电阻,电路如下列图.工作原理：(2)．温度||报警器(热敏电阻式||报警器)结构组成：斯密特触发器,电阻,蜂鸣器,变阻器,定值电阻,如下列图.工作原理：三、提出疑惑LEDR2R1RGAYR1RTAY公众号：惟微小筑同学们,通过你的自主学习,你还有哪些疑惑,请把它填在下面的表格中疑惑点疑惑内容课内探究学案一、学习目标1、知道二极管的单向导电性和发光二极管的发光特性.2、知道晶体三极管的放大特性.3、掌握逻辑电路的根本知识和根本应用.二、学习过程探究一：(!)普通二极管和发光二极管1、二极管具有单向导电性2、发光二极管除了具有单向导电性外,导电时还能发光,普通发光二极管使用磷化镓或磷砷化镓等半导体材料制成,直接将电能转化为光能,该类发光二极管的正向导通电压大于1.8V.（2）晶体三极管1、三极管具有电流放大作用.2、晶体三极管能够将微弱的信号放大,晶体三极管的三个极分别是发射极e,基极b和集电极c.公众号：惟微小筑3、传感器输出的电流和电压很小,用一个三极管可以放大几十倍或几百倍,三极管的放大作用表现为基极b的电流对集电极c的电流起了控制作用.(三)逻辑电路逻辑门电路符号图包括与门,或门,非门,1．与逻辑对于与门电路,只要一个输入端输入为0,那么输出端一定是0,只有当所有输入端输入都同为1时,输出才是1.2．或逻辑对于或门电路,只要一个输入端输入为1,那么输出一定是1,反之,只有当所有输入端都为0时,输出端才是0.对于非门电路,当输入为0时,输出总是1,当输入为1时,输出反而是0,非门电路也称反相器.4.斯密特电路：斯密特触发器是特殊的非门电路,当加在它的输入端A的电压逐渐上升到某个值1.6V时,输出端Y会突然从高电平调到低电平0.25V,而当输入端A的电压下降到另一个值的时候0.8V,Y会从低电平跳到高电平3.4V.斯密特触发器可以将连续变化的模拟信号转换为突变的数字信号.而这正是进行光控所需要的.探究点二：应用实例1、光控开关电路组成：斯密特触发器,光敏电阻,发光二极管LED模仿路灯,滑线变阻器,定值电阻,电路如下列图.工作原理：天明时,RG变小,流过R1的电流变大,A端输入电压降低到0.8V,Y会从低电平跳到高电平3.4V,LED上的电压低于正向导通电压1.8V,LED不会发光,当天色暗到一定程度时,RG变大,输入端A的电压升高到某一个值1.6V时,输出端Y突然从高电平跳到低电平0.25V,此时加在LED上的正向电压大于导通电压1.8V,二极管LED发光.特别提醒：要想在天暗时路灯才会亮,应该把R1的阻值调大一些,这样要使斯密特触发器的输入端A电压到达某个值1.6V,就需要RG的阻值到达更大,即天色更暗.LEDR2R1RGAY公众号：惟微小筑拓展：如果电路不用发光二极管来模拟,直接用在电路中,就必须用到电磁继电器.如以下列图.2．温度||报警器(热敏电阻式||报警器)结构组成：斯密特触发器,热敏电阻,蜂鸣器,变阻器,定值电阻,如下列图.工作原理：常温下,调整R1的阻值使斯密特触发器的输入端A处于低电平,那么输出端Y处于高电平,无电流通过蜂鸣器,蜂鸣器不发声,当温度升高时,热敏电阻RT阻值减...
