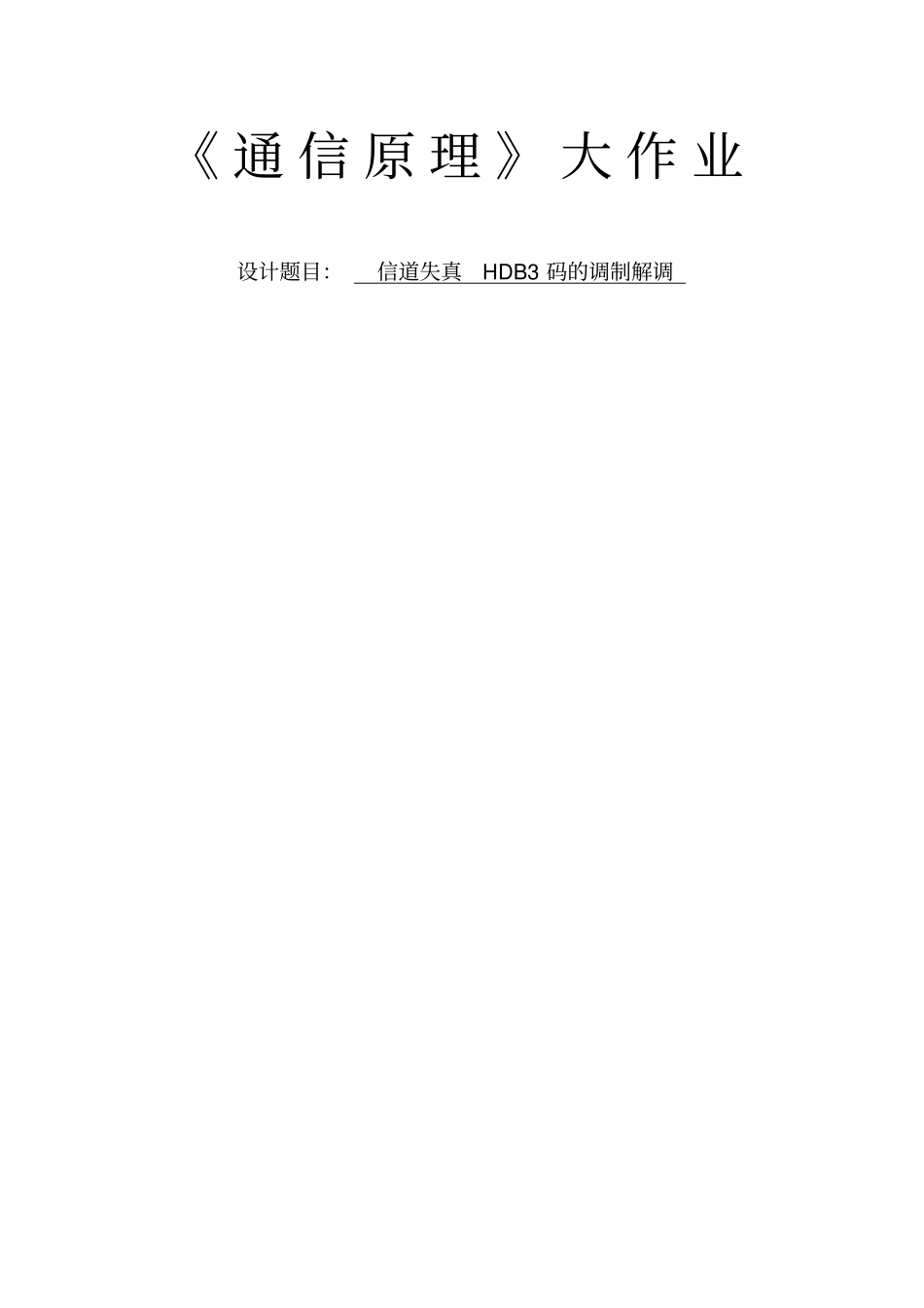

通信原理大作业资料_第1页
1/9

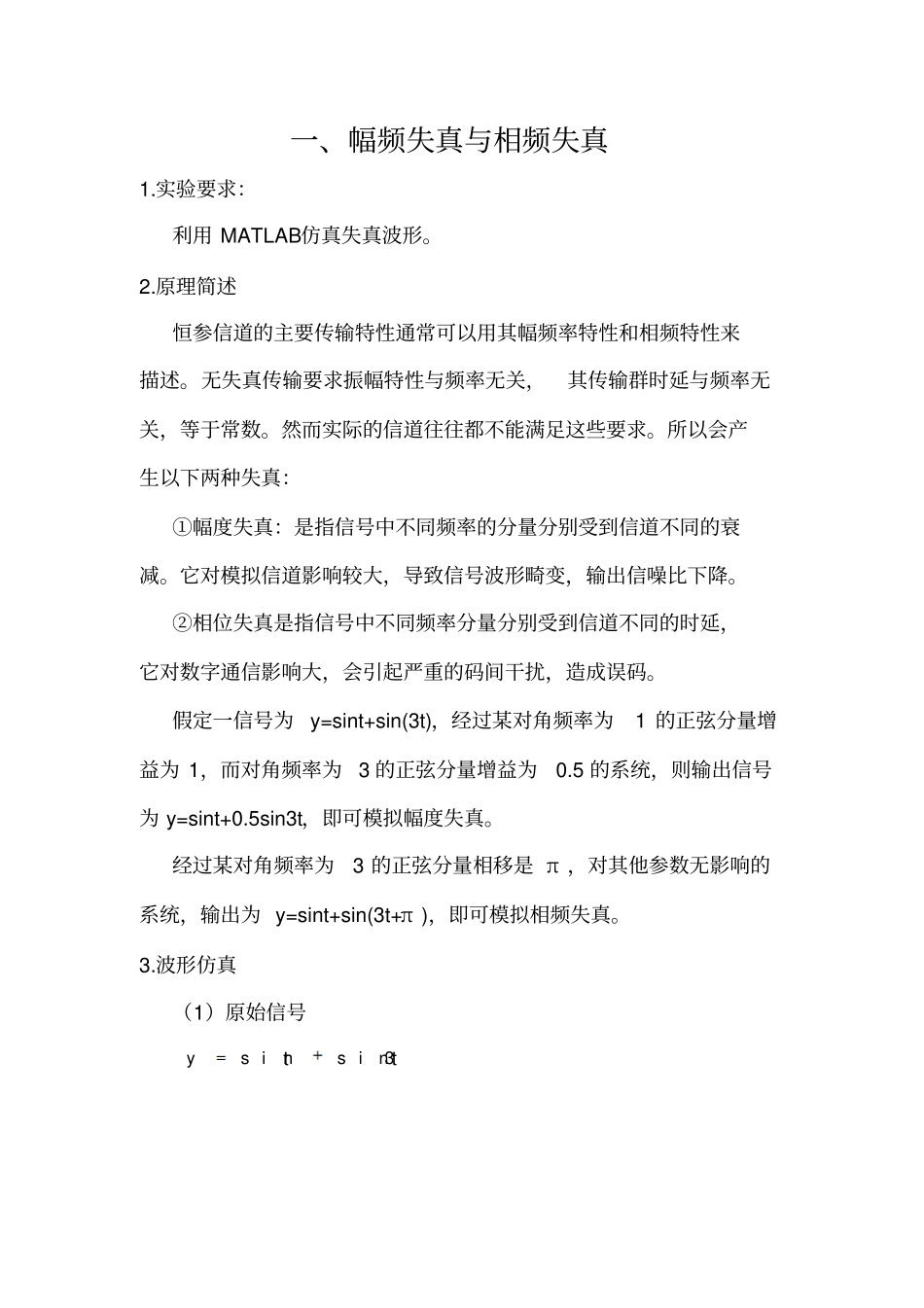

通信原理大作业资料_第2页
2/9

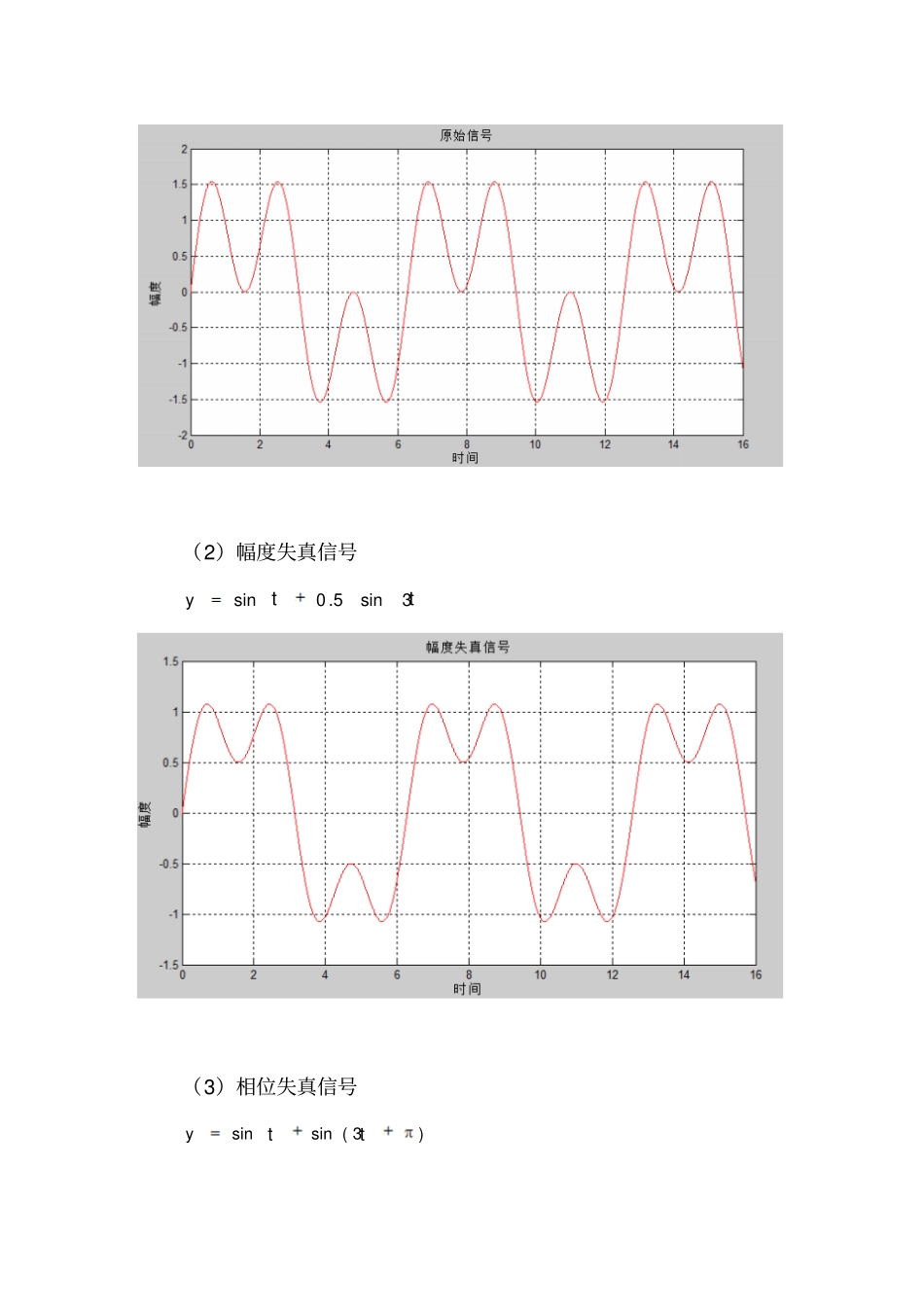

通信原理大作业资料_第3页
3/9
《通信原理》大作业设计题目:信道失真HDB3码的调制解调一、幅频失真与相频失真1.实验要求:利用MATLAB仿真失真波形。2.原理简述恒参信道的主要传输特性通常可以用其幅频率特性和相频特性来描述。无失真传输要求振幅特性与频率无关,其传输群时延与频率无关,等于常数。然而实际的信道往往都不能满足这些要求。所以会产生以下两种失真:①幅度失真:是指信号中不同频率的分量分别受到信道不同的衰减。它对模拟信道影响较大,导致信号波形畸变,输出信噪比下降。②相位失真是指信号中不同频率分量分别受到信道不同的时延,它对数字通信影响大,会引起严重的码间干扰,造成误码。假定一信号为y=sint+sin(3t),经过某对角频率为1的正弦分量增益为1,而对角频率为3的正弦分量增益为0.5的系统,则输出信号为y=sint+0.5sin3t,即可模拟幅度失真。经过某对角频率为3的正弦分量相移是π,对其他参数无影响的系统,输出为y=sint+sin(3t+π),即可模拟相频失真。3.波形仿真(1)原始信号tt3sinsiny(2)幅度失真信号tt3sin.50siny(3)相位失真信号)3(sinsinytt4.结论若信道的振幅-频率特性不理想,则信号发生的失真称为频率失真。信号的频率失真会使信号的波形产生畸变,可能引起相邻码元波形之间发送部分重叠,造成码间串扰。信道的相位特性不理想将使信号产生相位失真,它也会引起码间串扰,使误码率增大。二、HDB3码的编码和解码1.实验要求掌握HDB3码的编码规则,并利用MATLAB仿真HDB3码的编码和译码。2.原理简述三阶高密度双极性码(简称:HDB3码)是一种适用于基带传输的编码方式,它是为了克服AMI码的缺点而出现的,具有能量分散,抗破坏性强等特点。编码规则:(1)先将消息代码变换成AMI码,若AMI码中连0的个数小于4,此时的AMI码就是HDB3码;(2)若AMI码中连0的个数大于3,则将每4个连0小段的第4个0变换成与前一个非0符号(+1或-1)同极性的符号,用表示(+1+,-1-);(3)为了不破坏极性交替反转,当相邻符号之间有偶数个非0符号时,再将该小段的第1个0变换成+B或-B,符号的极性与前一非零符号的相反,并让后面的非零符号从符号开始再交替变化。例如:消息代码:100001000011000011AMI码:+10000-10000+1-10000+1-1HDB3码:+1000+V-1000-V+1-1+B00+V-1+1解码规则:(1)若3连“0”前后非零脉冲同极性,则将最后一个非零元素译为零,如+1000+1就应该译成“10000”;若2连“0”前后非零脉冲极性相同,则两零前后都译为零,如-100-1,就应该译为0000。(2)再将所有的-1变换成+1后,就可以得到原消息代码。3.流程图5.波形仿真如图下图所示:第一张为原波形,第二张为HDB3码,第三张为HDB3码译码后的波形。附:MATLAB代码xn=[101000110101111101011];yn=xn;num=0;fork=1:length(xn)ifxn(k)==1num=num+1;ifnum/2==fix(num/2)yn(k)=1;elseyn(k)=-1;endendendnum=0;yh=yn;sign=0;V=zeros(1,length(yn));B=zeros(1,length(yn));fork=1:length(yn)ifyn(k)==0num=num+1;ifnum==4num=0;yh(k)=1*yh(k-4);V(k)=yh(k);ifyh(k)==signyh(k)=-1*yh(k);yh(k-3)=yh(k);B(k-3)=yh(k);V(k)=yh(k);yh(k+1:length(yn))=-1*yh(k+1:length(yn));endsign=yh(k);endelsenum=0;endendre=[xn',yn',yh',V',B'];input=yh;decode=input;sign=0;fork=1:length(yh)ifinput(k)~=0ifsign==yh(k)decode(k-3:k)=[0000];endsign=input(k);endenddecode=abs(decode);error=sum([xn'-decode']);subplot(3,1,1);stairs([0:length(xn)-1],xn);axis([0length(xn)-22]);subplot(3,1,2);stairs([0:length(xn)-1],yh);axis([0length(xn)-22]);subplot(3,1,3);stairs([0:length(xn)-1],decode);axis([0length(xn)-22]);6.结论在实际的基带传输系统中,并不是所有的基带波形都适合在信道中传输。例如,含有丰富直流的低频分量的单极性基带波形就不适宜在低频传输特性差的信道中传输,因为这有可能造成信号严重畸变。而HDB3码其特点为无直流分量,且低频分量也很少;其功率谱中无方波中的丰富的高频分量;而且易于在连“0”过长时提取位定信号,并且具有内在检错能力,因此广泛应用于各种通信传输系统中。
