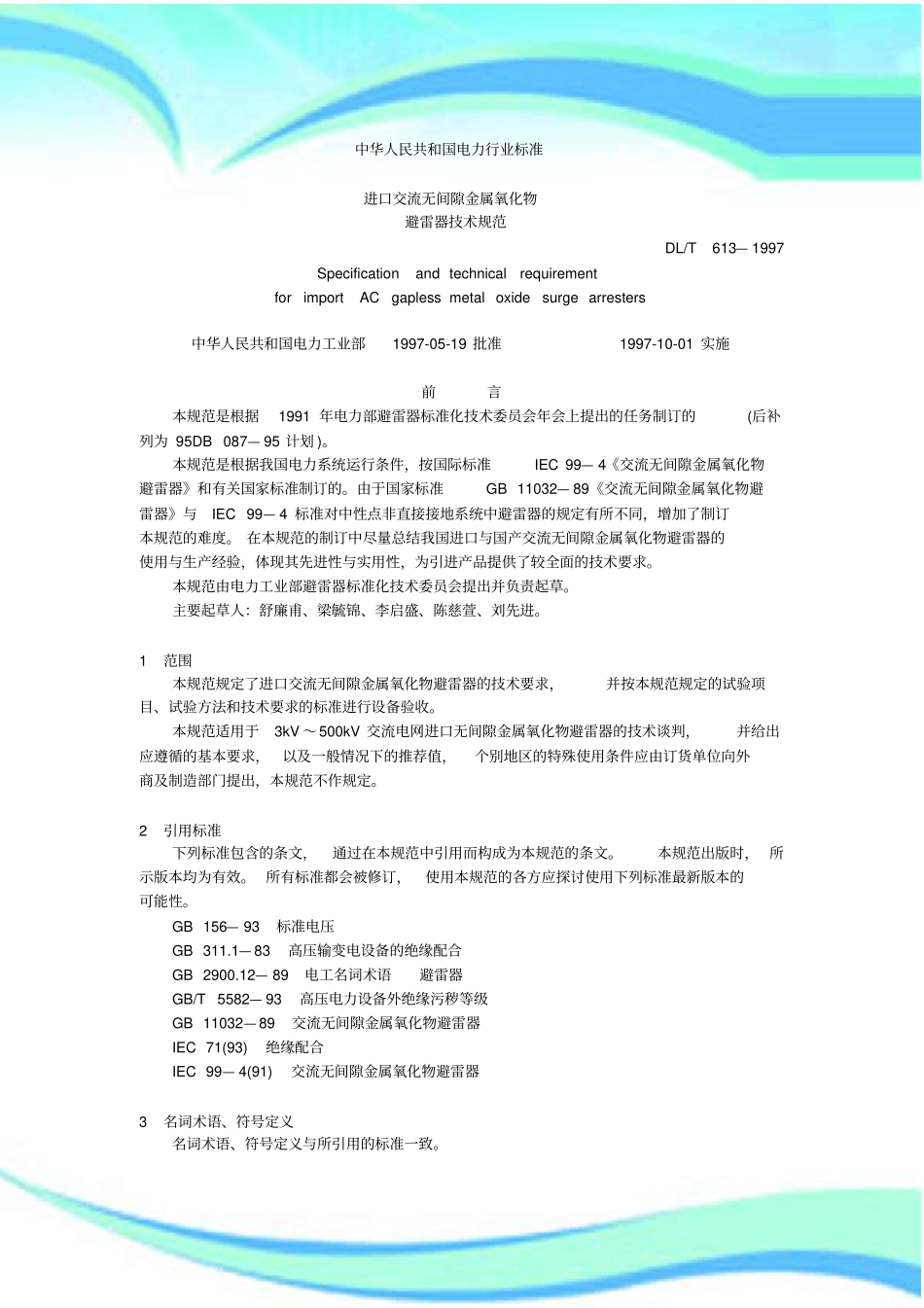

避雷器技术规范————————————————————————————————作者：————————————————————————————————日期：中华人民共和国电力行业标准进口交流无间隙金属氧化物避雷器技术规范DL/T613—1997SpecificationandtechnicalrequirementforimportACgaplessmetaloxidesurgearresters中华人民共和国电力工业部1997-05-19批准1997-10-01实施前言本规范是根据1991年电力部避雷器标准化技术委员会年会上提出的任务制订的(后补列为95DB087—95计划)。本规范是根据我国电力系统运行条件，按国际标准IEC99—4《交流无间隙金属氧化物避雷器》和有关国家标准制订的。由于国家标准GB11032—89《交流无间隙金属氧化物避雷器》与IEC99—4标准对中性点非直接接地系统中避雷器的规定有所不同，增加了制订本规范的难度。在本规范的制订中尽量总结我国进口与国产交流无间隙金属氧化物避雷器的使用与生产经验，体现其先进性与实用性，为引进产品提供了较全面的技术要求。本规范由电力工业部避雷器标准化技术委员会提出并负责起草。主要起草人：舒廉甫、梁毓锦、李启盛、陈慈萱、刘先进。1范围本规范规定了进口交流无间隙金属氧化物避雷器的技术要求，并按本规范规定的试验项目、试验方法和技术要求的标准进行设备验收。本规范适用于3kV～500kV交流电网进口无间隙金属氧化物避雷器的技术谈判，并给出应遵循的基本要求，以及一般情况下的推荐值，个别地区的特殊使用条件应由订货单位向外商及制造部门提出，本规范不作规定。2引用标准下列标准包含的条文，通过在本规范中引用而构成为本规范的条文。本规范出版时，所示版本均为有效。所有标准都会被修订，使用本规范的各方应探讨使用下列标准最新版本的可能性。GB156—93标准电压GB311.1—83高压输变电设备的绝缘配合GB2900.12—89电工名词术语避雷器GB/T5582—93高压电力设备外绝缘污秽等级GB11032—89交流无间隙金属氧化物避雷器IEC71(93)绝缘配合IEC99—4(91)交流无间隙金属氧化物避雷器3名词术语、符号定义名词术语、符号定义与所引用的标准一致。4使用条件4.1系统最高工作电压与电力系统标称电压相适应的系统最高工作电压见表1。表1系统最高工作电压系统标称电压UnkV361330500系统最高工作电压UmkV3.67.21240.572.51262523635504.2系统额定频率50Hz。4.3海拔高度不超过1000m。4.4环境温度最高温度不高于40℃；最低温度不低于-40℃；最大日温差不大于25℃。4.5最高相对湿度25℃下为90%。4.6最大风速不大于35m/s。4.7覆冰厚度10mm和20mm。4.8日照能量在风速0.5m/s下为0.11W/cm2。避雷器运行在该日照下，瓷套表面的温度一般不超过60℃。4.9污秽等级根据避雷器安装地区的污秽情况选用避雷器外绝缘污秽等级。发电厂、变电所电力设备污秽等级分为4级，见表2。表2发电厂、变电所电力设备污秽分级标准污秽等级1234爬电比距cm/kV1.62.02.53.1注：1污秽分极标准引自GB55822该表针对悬式绝缘子和支柱绝缘子3瓷绝缘表面绝缘特性深受其直径及形状影响4套管暂无污秽分级，选择时应加大表中爬电比距4.10耐地震能力地震烈度9度地区：地面水平加速度0.4g；地面垂直加速度0.2g。地震烈度8度地区：地面水平加速度0.25g；地面垂直加速度0.125g。地震烈度7度地区：地面水平加速度0.2g；地面垂直加速度0.1g。地震波为正弦波，持续时间三个周波(安全系数1.67)。超出上述使用条件，订货单位应向外商明确提出相应的要求。5技术要求5.1避雷器额定电压5.1.1按IEC标准规定，避雷器在注入标准规定的能量后，必须能耐受相当于额定电压数值的暂时过电压至少10s。5.1.2避雷器额定电压选择。避雷器额定电压可按(下)式选择Ur≥kUt(1)式中：Ur——避雷器额定电压，kV；k——切除短路故障时间系数，10s及以内切除故障k=1.0，10s以上切除故障k=1.3；Ut——暂时过电压，kV。在选择避雷器额定电压时，仅考虑单相接地、甩负荷和长线电容效应引起的暂时过电压，可按表3选取。表3暂时过电压值接地方式非直接接地直接接地系统标称电压kV3～1035～66110～220330～500母线线路暂时过电压kV1.1UmUm注：Um为系统最高工作电压，kV保护发电机避雷器额...
