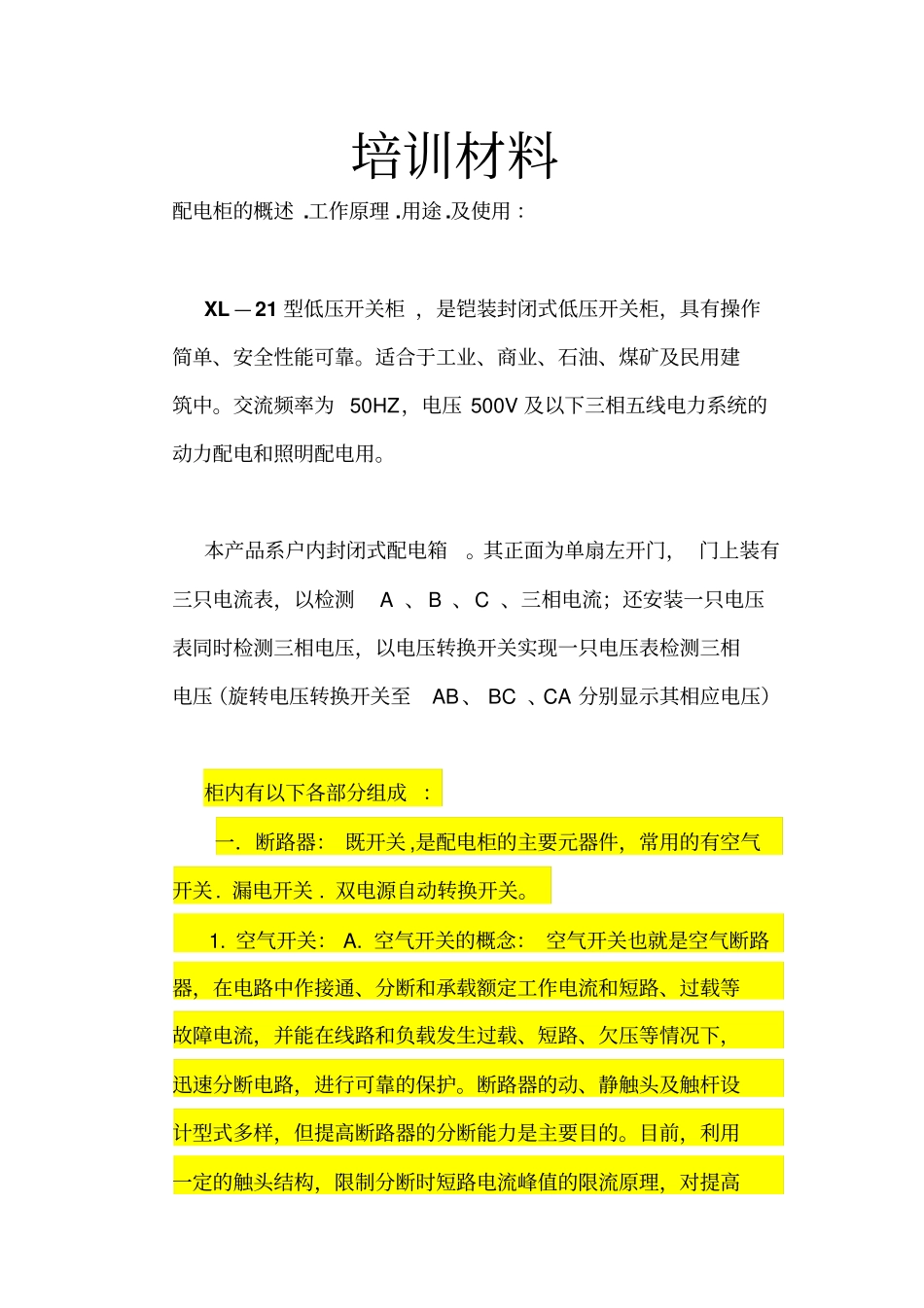

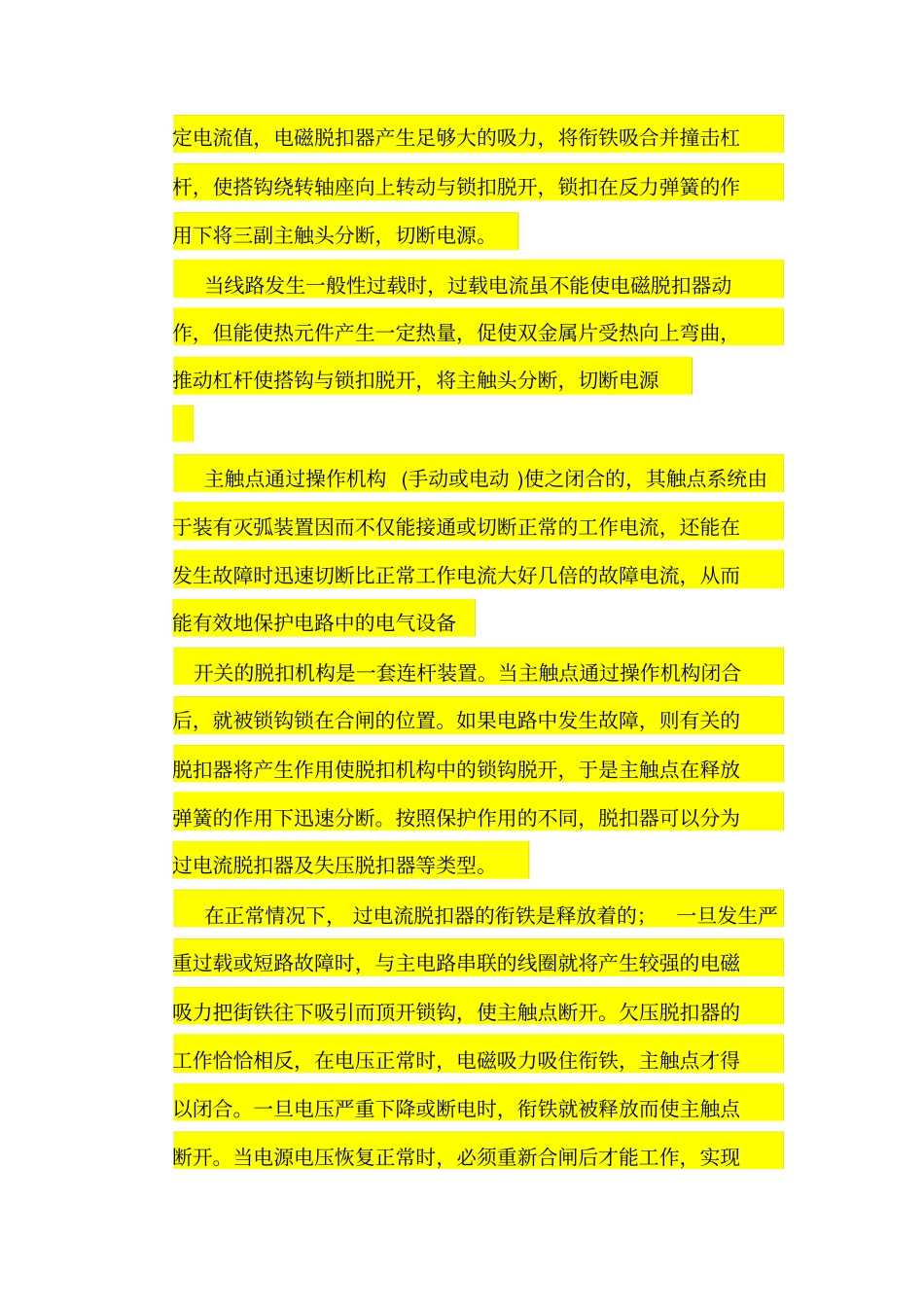

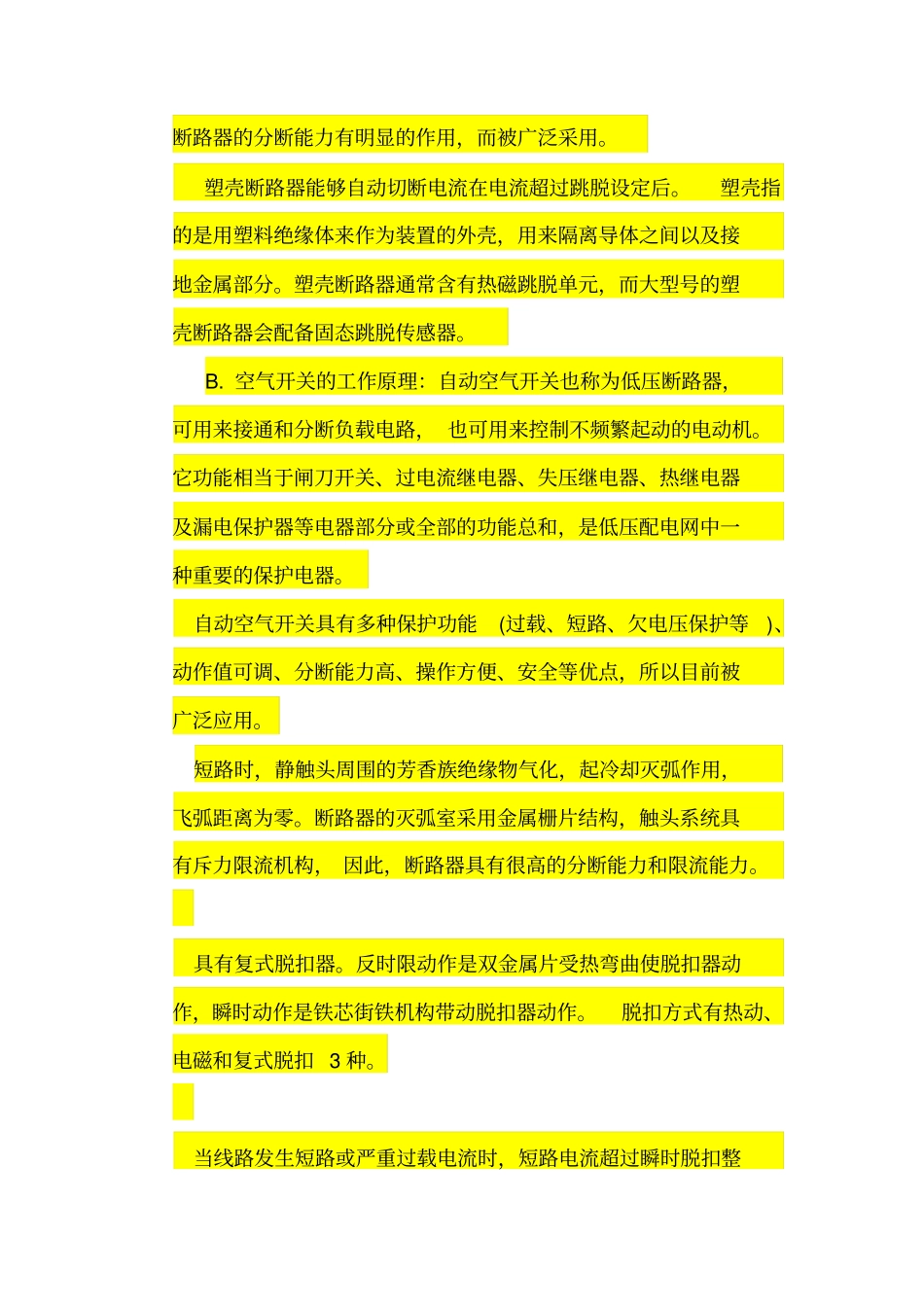

培训材料配电柜的概述.工作原理.用途.及使用：XL—21型低压开关柜，是铠装封闭式低压开关柜，具有操作简单、安全性能可靠。适合于工业、商业、石油、煤矿及民用建筑中。交流频率为50HZ，电压500V及以下三相五线电力系统的动力配电和照明配电用。本产品系户内封闭式配电箱。其正面为单扇左开门，门上装有三只电流表，以检测A、B、C、三相电流；还安装一只电压表同时检测三相电压，以电压转换开关实现一只电压表检测三相电压（旋转电压转换开关至AB、BC、CA分别显示其相应电压）柜内有以下各部分组成：一．断路器：既开关,是配电柜的主要元器件，常用的有空气开关.漏电开关.双电源自动转换开关。1.空气开关：A.空气开关的概念：空气开关也就是空气断路器，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。断路器的动、静触头及触杆设计型式多样，但提高断路器的分断能力是主要目的。目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。塑壳断路器能够自动切断电流在电流超过跳脱设定后。塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。B.空气开关的工作原理：自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。具有复式脱扣器。反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。脱扣方式有热动、电磁和复式脱扣3种。当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源主触点通过操作机构(手动或电动)使之闭合的，其触点系统由于装有灭弧装置因而不仅能接通或切断正常的工作电流，还能在发生故障时迅速切断比正常工作电流大好几倍的故障电流，从而能有效地保护电路中的电气设备开关的脱扣机构是一套连杆装置。当主触点通过操作机构闭合后，就被锁钩锁在合闸的位置。如果电路中发生故障，则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在释放弹簧的作用下迅速分断。按照保护作用的不同，脱扣器可以分为过电流脱扣器及失压脱扣器等类型。在正常情况下，过电流脱扣器的衔铁是释放着的；一旦发生严重过载或短路故障时，与主电路串联的线圈就将产生较强的电磁吸力把街铁往下吸引而顶开锁钩，使主触点断开。欠压脱扣器的工作恰恰相反，在电压正常时，电磁吸力吸住衔铁，主触点才得以闭合。一旦电压严重下降或断电时，衔铁就被释放而使主触点断开。当电源电压恢复正常时，必须重新合闸后才能工作，实现了失压保护。2．漏电保护开关：A.漏电保护开关概念：既具备漏电保护功能，人触摸到带电体会跳闸，确保人身安全，是漏电保护器的主要功能；用电设备如果绝缘不好漏电到外壳上，漏电保护器也会跳闸，避免人体触摸触电。同时具备电流通断功能、过负荷保护和短路保护功能。B.漏电保护开关的工作原理：漏电保护器的工作原理图。图中LH为零序电流互感器，它由坡莫合金为材料的铁芯，和绕在环状铁芯上的二次线圈组成检测元件。电源相线和中性线穿过...
