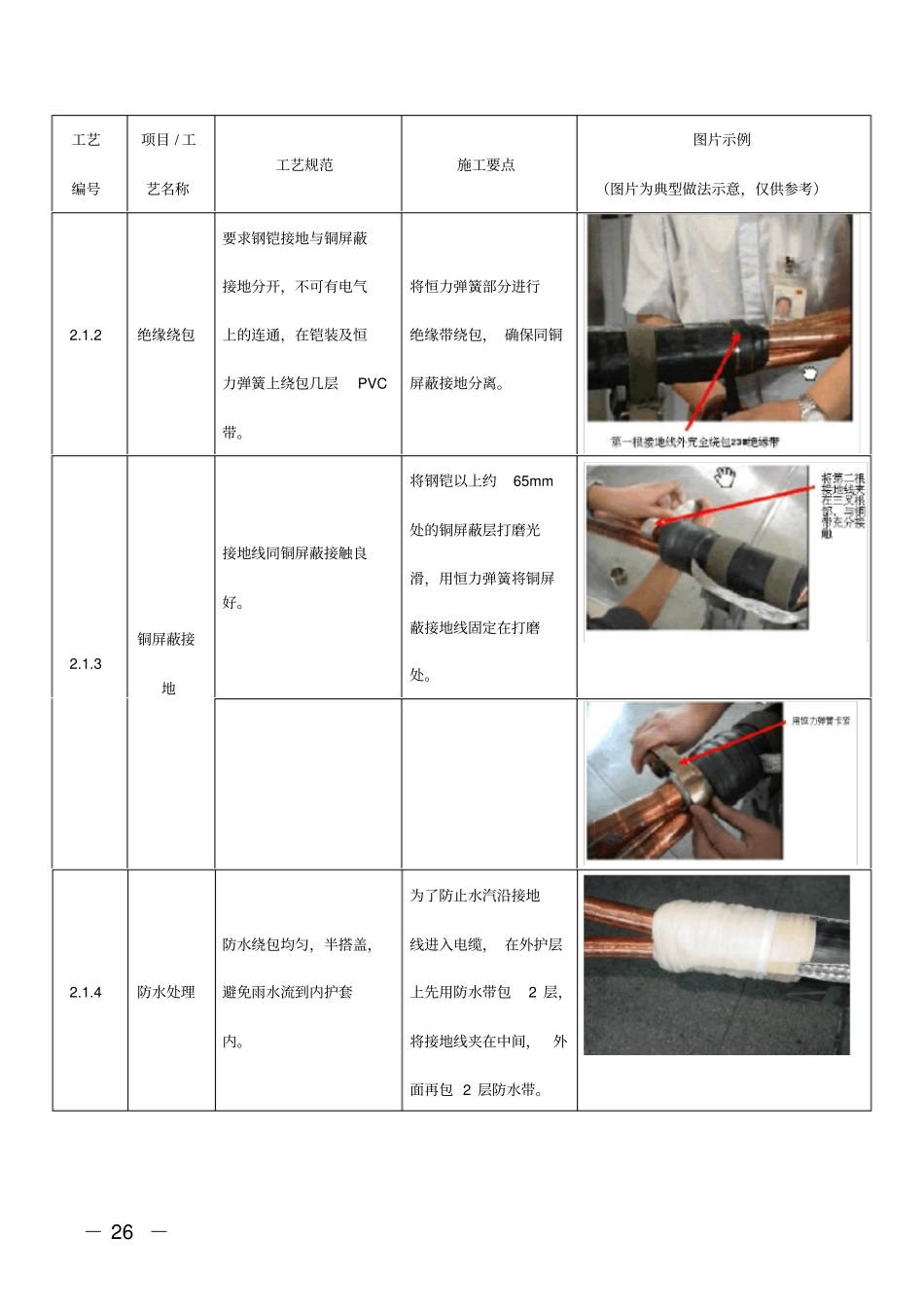

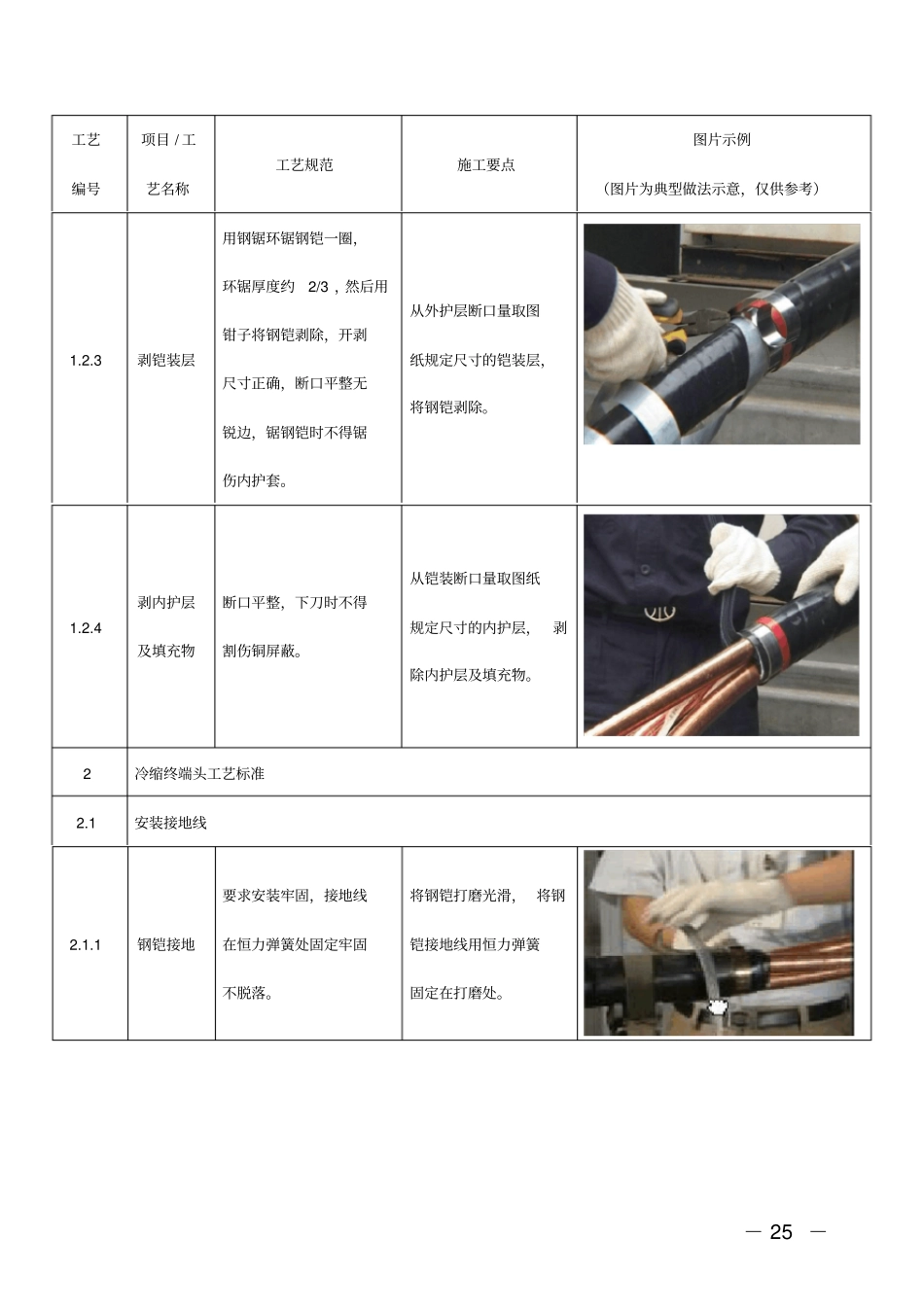

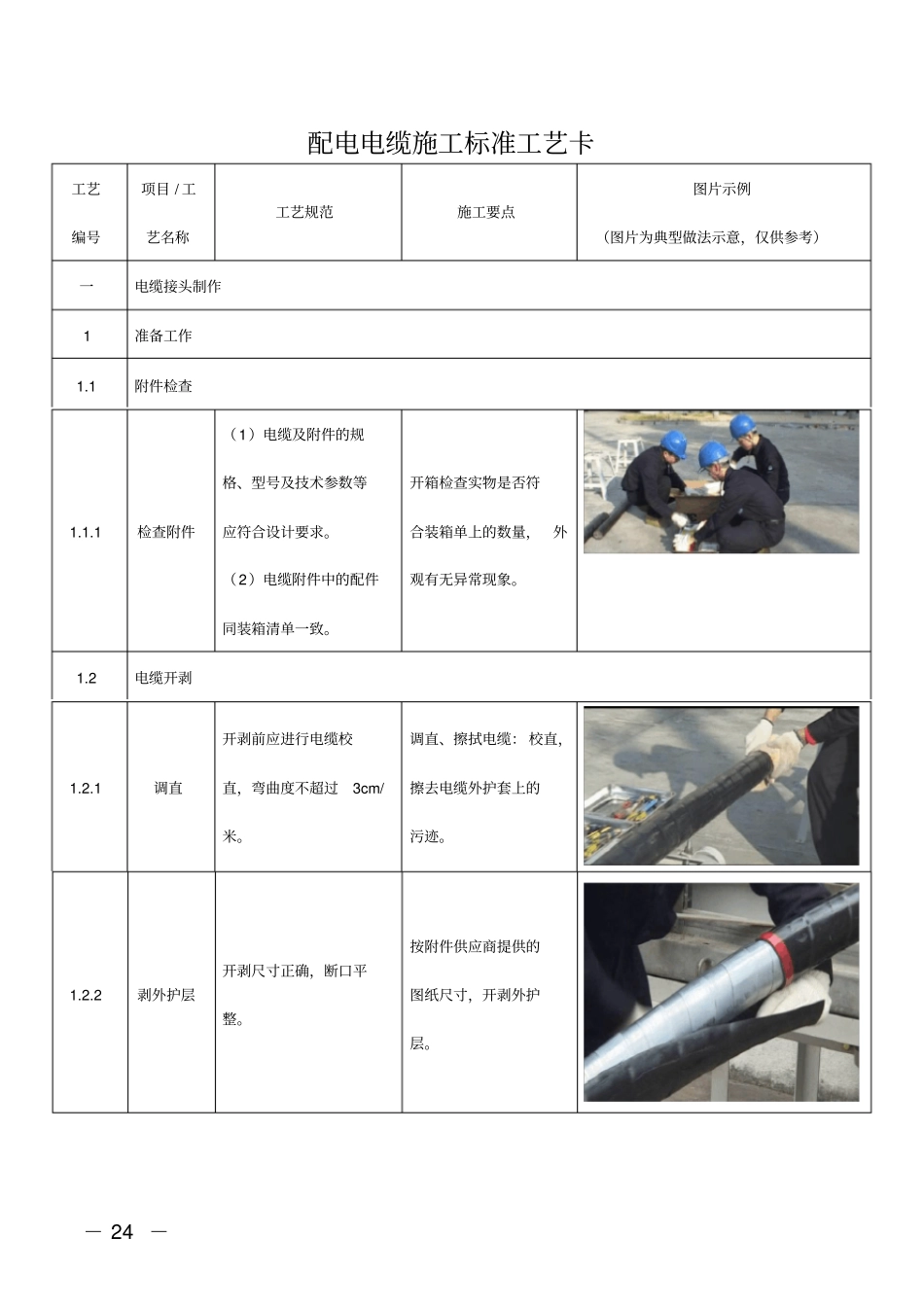

－24－配电电缆施工标准工艺卡工艺编号项目/工艺名称工艺规范施工要点图片示例（图片为典型做法示意，仅供参考）一电缆接头制作1准备工作1.1附件检查1.1.1检查附件（1）电缆及附件的规格、型号及技术参数等应符合设计要求。（2）电缆附件中的配件同装箱清单一致。开箱检查实物是否符合装箱单上的数量，外观有无异常现象。1.2电缆开剥1.2.1调直开剥前应进行电缆校直，弯曲度不超过3cm/米。调直、擦拭电缆：校直，擦去电缆外护套上的污迹。1.2.2剥外护层开剥尺寸正确，断口平整。按附件供应商提供的图纸尺寸，开剥外护层。－25－工艺编号项目/工艺名称工艺规范施工要点图片示例（图片为典型做法示意，仅供参考）1.2.3剥铠装层用钢锯环锯钢铠一圈，环锯厚度约2/3，然后用钳子将钢铠剥除，开剥尺寸正确，断口平整无锐边，锯钢铠时不得锯伤内护套。从外护层断口量取图纸规定尺寸的铠装层，将钢铠剥除。1.2.4剥内护层及填充物断口平整，下刀时不得割伤铜屏蔽。从铠装断口量取图纸规定尺寸的内护层，剥除内护层及填充物。2冷缩终端头工艺标准2.1安装接地线2.1.1钢铠接地要求安装牢固，接地线在恒力弹簧处固定牢固不脱落。将钢铠打磨光滑，将钢铠接地线用恒力弹簧固定在打磨处。－26－工艺编号项目/工艺名称工艺规范施工要点图片示例（图片为典型做法示意，仅供参考）2.1.2绝缘绕包要求钢铠接地与铜屏蔽接地分开，不可有电气上的连通，在铠装及恒力弹簧上绕包几层PVC带。将恒力弹簧部分进行绝缘带绕包，确保同铜屏蔽接地分离。2.1.3铜屏蔽接地接地线同铜屏蔽接触良好。将钢铠以上约65mm处的铜屏蔽层打磨光滑，用恒力弹簧将铜屏蔽接地线固定在打磨处。2.1.4防水处理防水绕包均匀，半搭盖，避免雨水流到内护套内。为了防止水汽沿接地线进入电缆，在外护层上先用防水带包2层，将接地线夹在中间，外面再包2层防水带。－27－工艺编号项目/工艺名称工艺规范施工要点图片示例（图片为典型做法示意，仅供参考）2.2安装分支手套三芯电缆的电缆终端采用分支手套，分支手套应尽可能向电缆终端根部拉近，三相过渡应自然、弧度一致，分支手套、延长护管及电缆终端等应与电缆接触紧密接触。将分支套套入三相电缆分叉处。先抽出下端内部塑料螺旋条（逆时针抽掉），然后再抽出三个指管内部的塑料螺旋条。在三相电缆分叉处收缩压紧。2.3安装绝缘套管电缆线芯端部至冷缩直管端口之间的尺寸应符合图纸要求。如冷缩直管太长需切除时，应用PVC胶带固定，然后环切，严禁轴向切割。将三根冷收缩绝缘套管分别套在三相电缆芯上，与分支套指管搭接至少15mm，抽出绝缘套管内塑料螺旋条（塑时针抽掉），使绝缘套管收缩压紧在三相电缆芯上。如实际开剥尺寸较长，需另外加装冷缩直管时，每根冷缩直管均与前一根冷缩直管搭接至少－28－工艺编号项目/工艺名称工艺规范施工要点图片示例（图片为典型做法示意，仅供参考）15mm。2.4切剥铜屏蔽带、半导电层、主绝缘层铜屏蔽开剥尺寸正确，断口平整无锐边，下刀时不得割伤半导电层。开剥半导电层时不得伤及主绝缘。1.从冷缩绝缘管口往上留取图纸规定尺寸的铜屏蔽带，其余剥除，要求不得割伤半导电层，开剥尺寸正确，端口平整无锐边。2.从铜屏蔽带口往上留取图纸规定尺寸的半导电层，其余剥除，要求下刀深度为半导电层厚度的2/3，不得割伤主绝缘层，开剥尺寸正确，端口平整。3.按接管孔深加上5mm切除顶部主绝缘。－29－工艺编号项目/工艺名称工艺规范施工要点图片示例（图片为典型做法示意，仅供参考）2.5包绕半导电带半电层带与绝缘交界处平滑过渡，无明显台阶。按图纸尺寸，从铜屏蔽层未端处向主绝缘侧半重叠绕包两层半导电带，半导电带应用指甲压一下，防止未粘紧脱落。2.6压接接线端子使用镀锡防雨接线端子，压接后接头电阻不应大于导线电阻的1.2～1.5倍。将线芯插入接线端子顶部，用压钳将导线连接在一起，压模及接线端子选择与芯线截面应正确，以围压为宜，至少压二道，压接后如表面尖角、毛刺、锐边应打磨光滑并清洁。2.7主绝缘表面处理主绝缘表面不得有明显刀痕或半导电颗粒。1.清洗电缆主绝缘，清洗方向从电缆主绝缘端部至半导电层断口，严禁来回檫拭。－30－工艺编号项...
