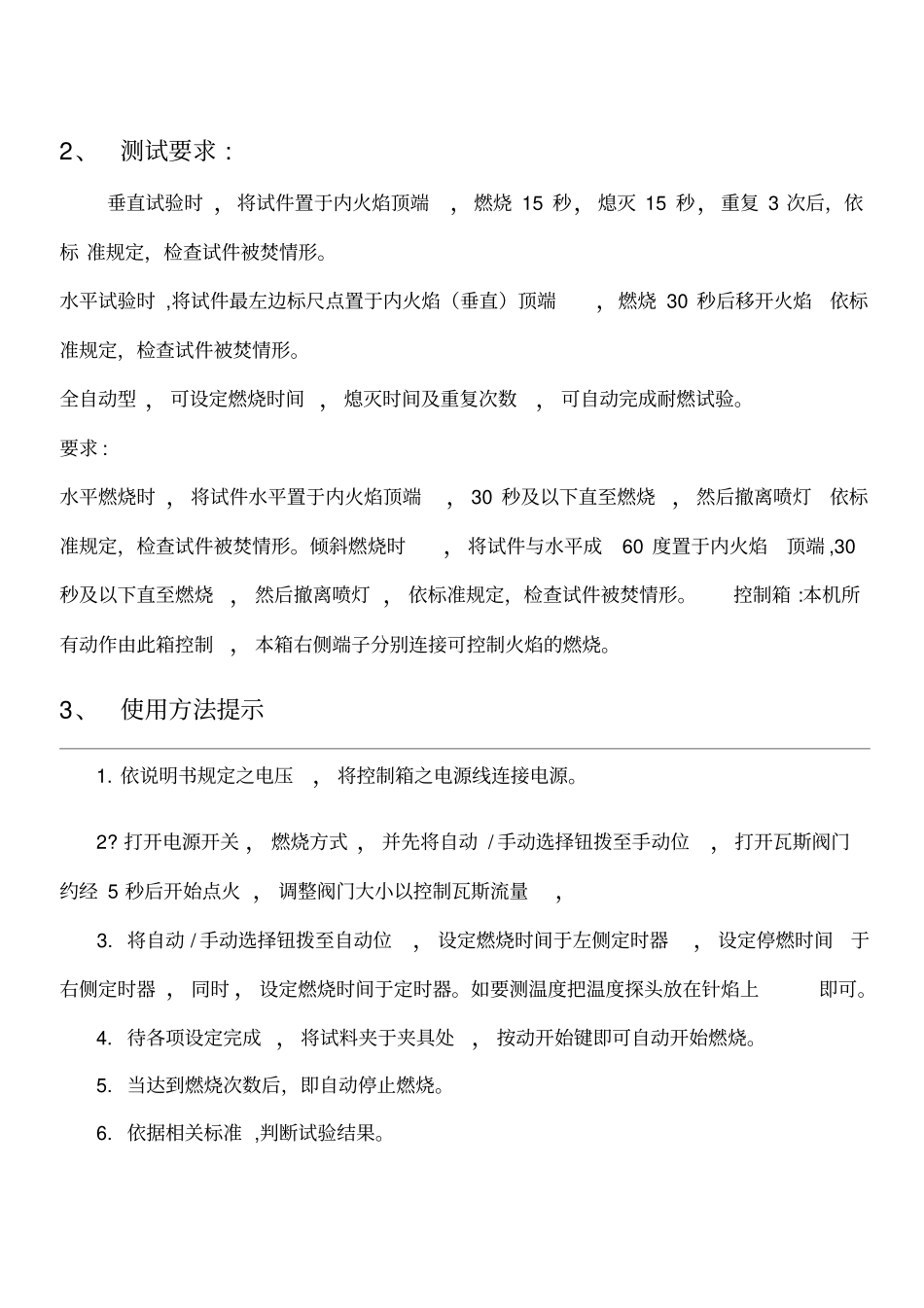

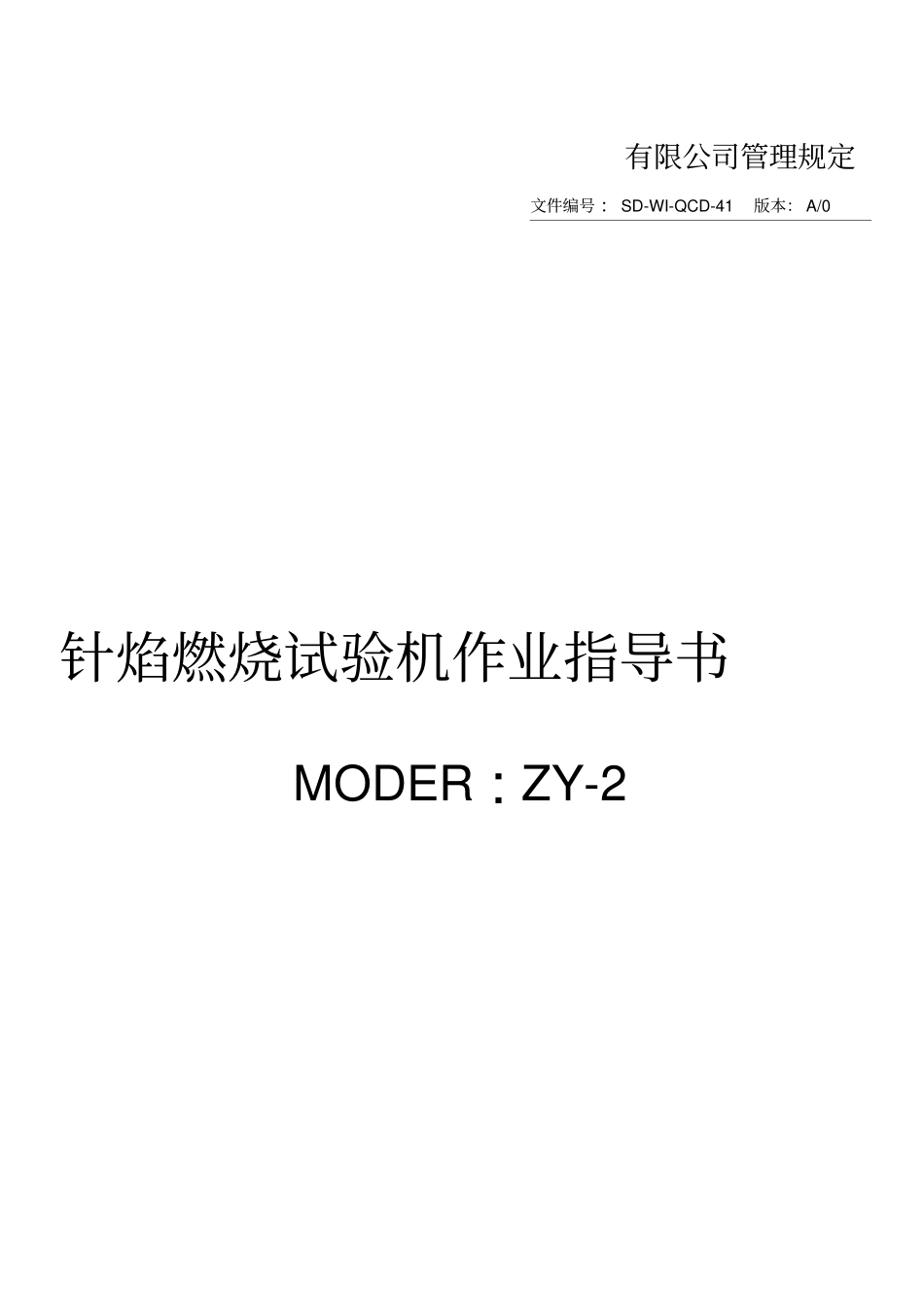

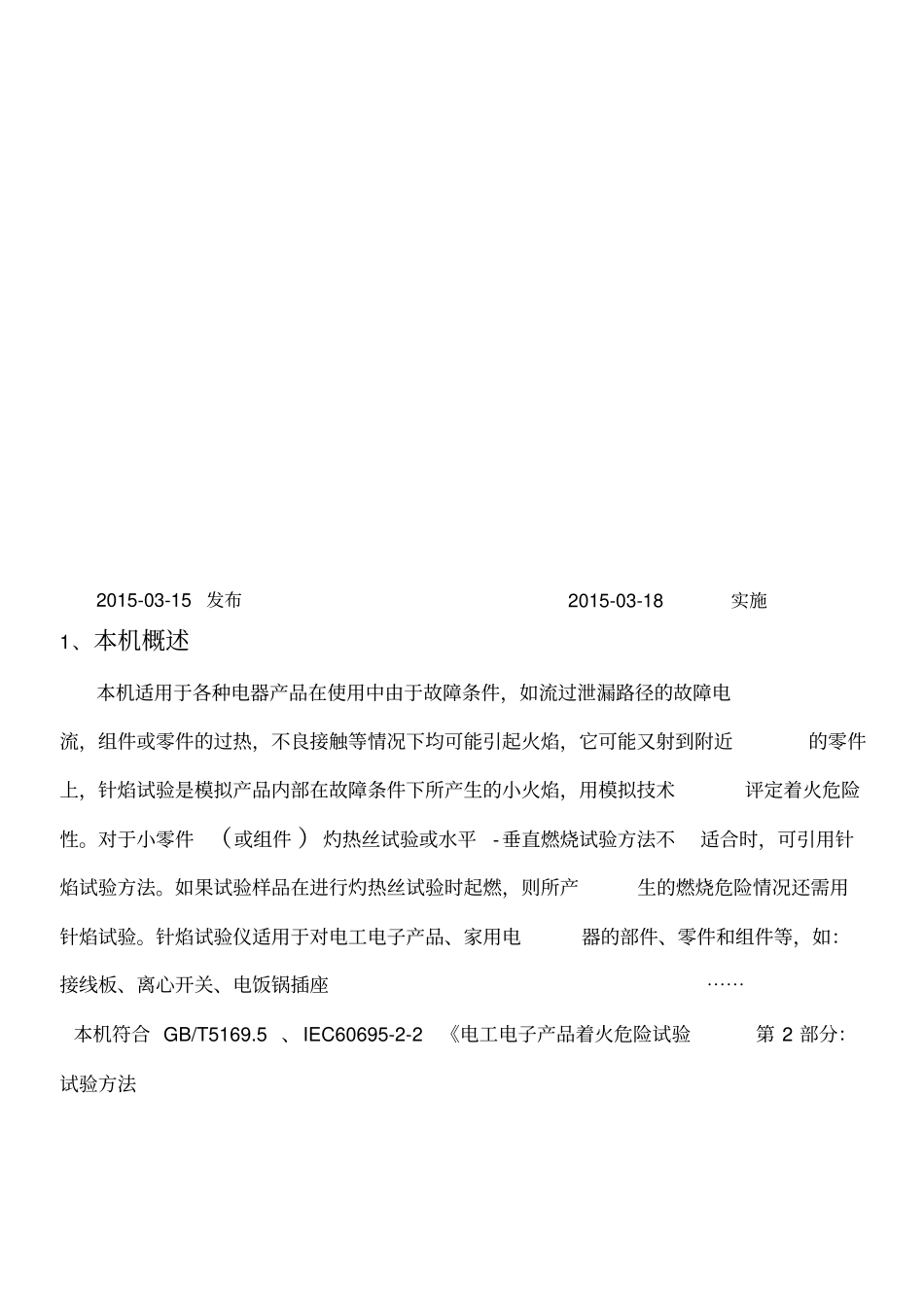

有限公司管理规定文件编号：SD-WI-QCD-41版本：A/0针焰燃烧试验机作业指导书MODER:ZY-21、本机概述本机适用于各种电器产品在使用中由于故障条件，如流过泄漏路径的故障电流，组件或零件的过热，不良接触等情况下均可能引起火焰，它可能又射到附近的零件上，针焰试验是模拟产品内部在故障条件下所产生的小火焰，用模拟技术评定着火危险性。对于小零件（或组件）灼热丝试验或水平-垂直燃烧试验方法不适合时，可引用针焰试验方法。如果试验样品在进行灼热丝试验时起燃，则所产生的燃烧危险情况还需用针焰试验。针焰试验仪适用于对电工电子产品、家用电器的部件、零件和组件等，如：接线板、离心开关、电饭锅插座⋯⋯本机符合GB/T5169.5、IEC60695-2-2《电工电子产品着火危险试验第2部分：试验方法2015-03-15发布2015-03-18实施2、测试要求:垂直试验时，将试件置于内火焰顶端，燃烧15秒，熄灭15秒，重复3次后，依标准规定，检查试件被焚情形。水平试验时,将试件最左边标尺点置于内火焰（垂直）顶端，燃烧30秒后移开火焰依标准规定，检查试件被焚情形。全自动型，可设定燃烧时间，熄灭时间及重复次数，可自动完成耐燃试验。要求:水平燃烧时，将试件水平置于内火焰顶端，30秒及以下直至燃烧，然后撤离喷灯依标准规定，检查试件被焚情形。倾斜燃烧时，将试件与水平成60度置于内火焰顶端,30秒及以下直至燃烧，然后撤离喷灯，依标准规定，检查试件被焚情形。控制箱:本机所有动作由此箱控制，本箱右侧端子分别连接可控制火焰的燃烧。3、使用方法提示1.依说明书规定之电压，将控制箱之电源线连接电源。2?打开电源开关，燃烧方式，并先将自动/手动选择钮拨至手动位，打开瓦斯阀门约经5秒后开始点火，调整阀门大小以控制瓦斯流量，3.将自动/手动选择钮拨至自动位，设定燃烧时间于左侧定时器，设定停燃时间于右侧定时器，同时，设定燃烧时间于定时器。如要测温度把温度探头放在针焰上即可。4.待各项设定完成，将试料夹于夹具处，按动开始键即可自动开始燃烧。5.当达到燃烧次数后，即自动停止燃烧。6.依据相关标准,判断试验结果。4、维护与保养1.机器上要保持清洁，经常要作清扫工作2.使用本燃烧机时须特别注意安全，四周避免放易燃物。3.试验结束后，应立即关闭瓦斯。4.机器要专业人员保管及试验，并且作好接地工作5、记录表单《针焰试验机保养记录表》《阻燃测试报告》
