钢便桥27m下承式计算书VIP免费

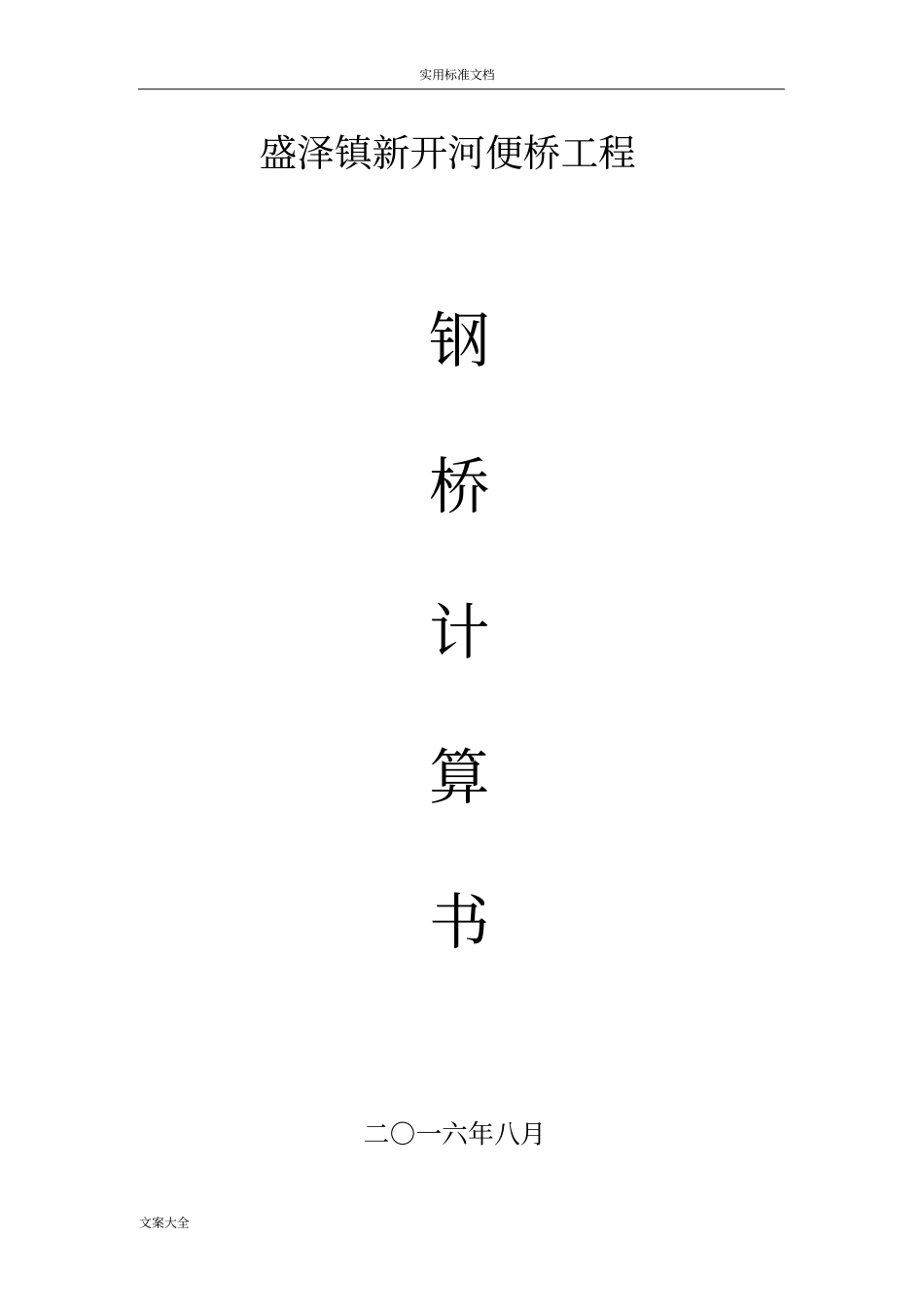

钢便桥27m下承式计算书_第1页
1/9

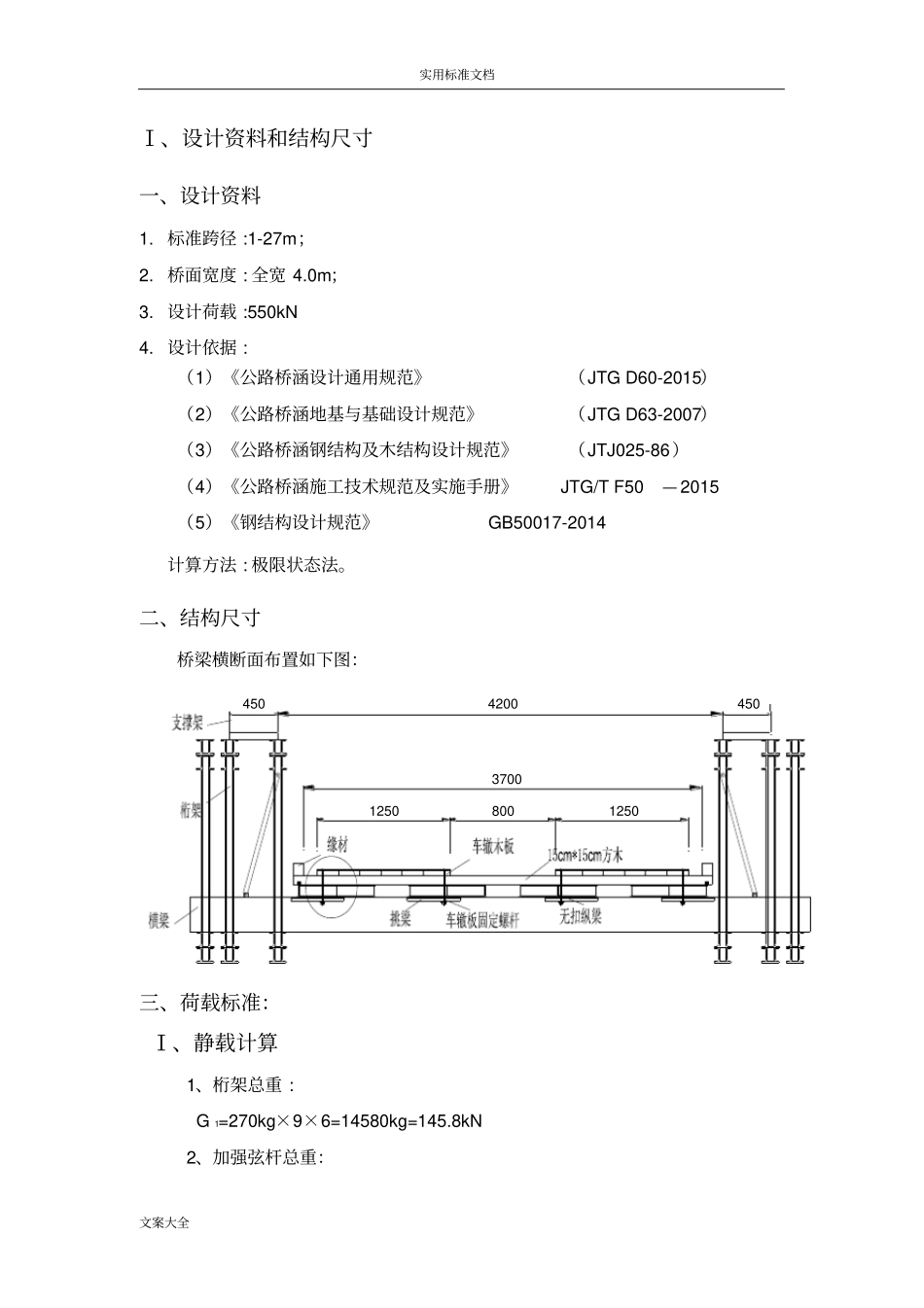

钢便桥27m下承式计算书_第2页
2/9

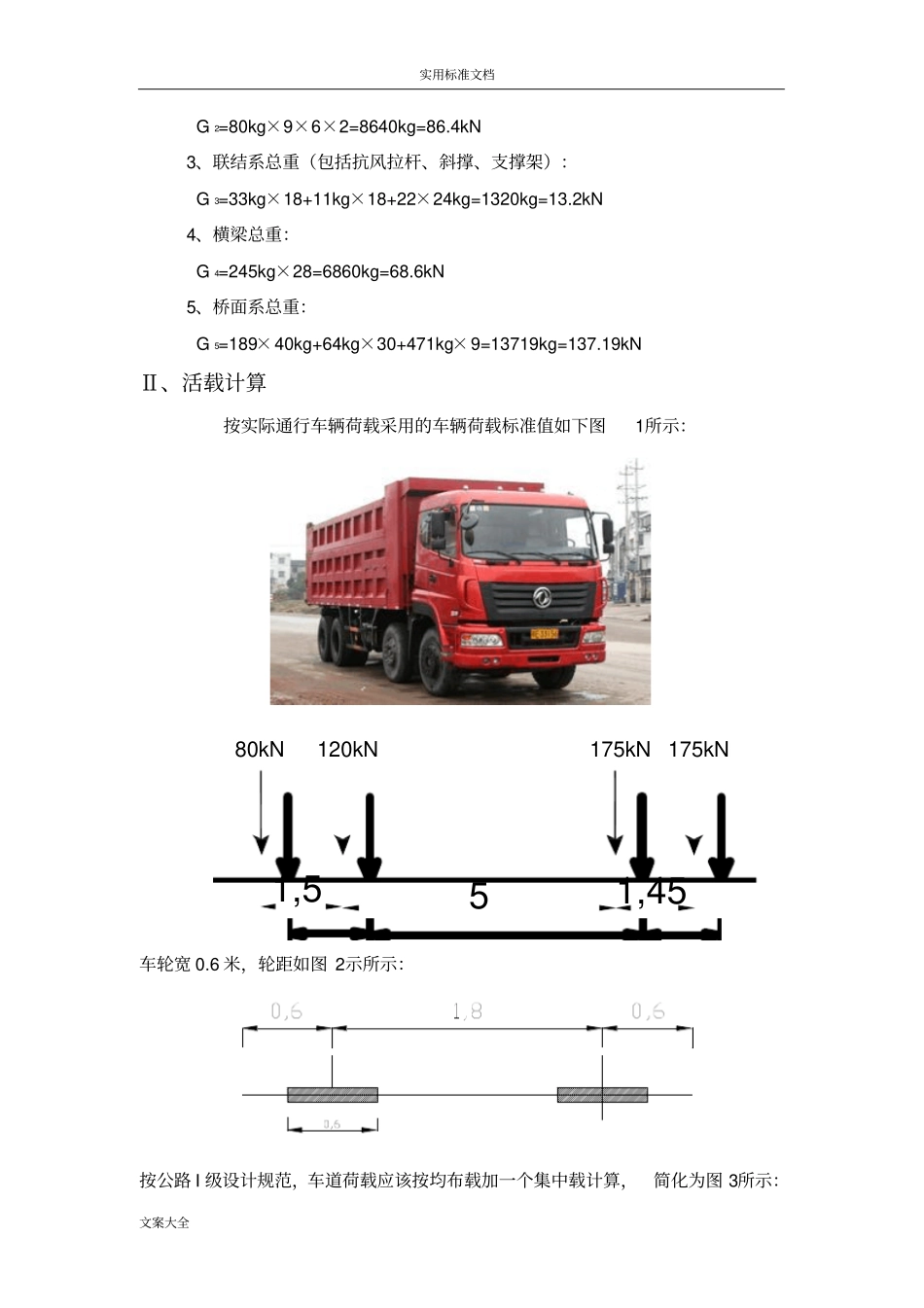

钢便桥27m下承式计算书_第3页
3/9
实用标准文档文案大全盛泽镇新开河便桥工程钢桥计算书二○一六年八月实用标准文档文案大全Ⅰ、设计资料和结构尺寸一、设计资料1.标准跨径:1-27m;2.桥面宽度:全宽4.0m;3.设计荷载:550kN4.设计依据:(1)《公路桥涵设计通用规范》(JTGD60-2015)(2)《公路桥涵地基与基础设计规范》(JTGD63-2007)(3)《公路桥涵钢结构及木结构设计规范》(JTJ025-86)(4)《公路桥涵施工技术规范及实施手册》JTG/TF50—2015(5)《钢结构设计规范》GB50017-2014计算方法:极限状态法。二、结构尺寸桥梁横断面布置如下图:1250800125045045042003700三、荷载标准:Ⅰ、静载计算1、桁架总重:G1=270kg×9×6=14580kg=145.8kN2、加强弦杆总重:实用标准文档文案大全G2=80kg×9×6×2=8640kg=86.4kN3、联结系总重(包括抗风拉杆、斜撑、支撑架):G3=33kg×18+11kg×18+22×24kg=1320kg=13.2kN4、横梁总重:G4=245kg×28=6860kg=68.6kN5、桥面系总重:G5=189×40kg+64kg×30+471kg×9=13719kg=137.19kNⅡ、活载计算按实际通行车辆荷载采用的车辆荷载标准值如下图1所示:1,551,4580kN120kN175kN175kN车轮宽0.6米,轮距如图2示所示:按公路I级设计规范,车道荷载应该按均布载加一个集中载计算,简化为图3所示:实用标准文档文案大全P=300kN按公路I级设计规范,车道荷载应该按均布载加一个集中载计算,当跨径20m<L<150m时,可以简化为图3所示:P=300KN其中,当计算弯距时,10/mqqkNm;计算剪力时,15/QqqkNm。Ⅲ、桁架设计计算1、弯距计算⑴、静载在跨中产生的总弯距mkNqlMGGGGG.76.15222722781281154321实用标准文档文案大全⑵、静载在跨中对单片桁架产生的总弯距mkNMM.79.2536'11⑶、活载在跨中对单片桁架产生的弯距mkNMlqplM.25.2936842活活载弯距先按杠杆法分配到两边的桁架组上,最大偏心为0.3米,分配系数为:3.250.320.5923.25dfk对于每组桁架,再考虑1.2的桁架不均匀系数,车道荷载冲击系数187.0278020,则每排桁架分配的活载最大弯距为:mkNMdfkM.32.825)187.01(2.1)1(2.13592.025.29363'2活⑷、单排桁架承受的总弯矩则mkNMMM.11.1079'2'1max2、剪力计算)1(2.13maxdfkQQQ活静⑴、静载在桁架端部产生的总剪力kNGGGGGQ6.225)(54321211⑵、静载对单排桁架在端部产生的剪力kNQQ6.376'11⑶、活载在桁架端部对单排桁架产生的剪力横向分配系数、不均匀系数、冲击系数不变。kNlqQQp5.352227150002300000212活kNQdfkQ08.99187.12.13'2活⑷、单排桁架承受的总剪力kNQQQ68.13608.996.37'2'13、桁架强度计算查《装配式公路钢桥》多用途使用手册,得:实用标准文档文案大全单排加强桁架容许弯矩为mkNMmkNM.11.1079.5.1687单排加强桁架容许剪力为kNQmkNQ68.136.2.245经验算,桁架安全。4、桁架绕度计算桁架的惯性矩为:I=577434.4cm3E=2.1×106250110071270068.264.577434101.238427005.10564.577434101.24827001030038454868.26463243lfEIqlEIplcmf满足要求!Ⅳ、钢便桥稳定性计算轮式55吨荷载钢便桥稳定性计算;(查表得31.7699,87.0cmW)!安全2206.73/6.730261.769987.01025.29364MPaMPacmkgWM钢便桥梁几何特性表W(cm3)I(cm4)单排单层标准型3578250497加强型7699577434双排单层标准型7157500994加强型153981154868三排单层标准型10735751491加强型230971732303注:表中数值为半边桥之值,全桥时应乘2。Ⅴ、横向分配梁受力验算1、选用16MnⅠ28工字钢按间距@=1500mm横桥向布置。2、计算原则实用标准文档文案大全以重车居桥中行时这一最不利工况,按简支进行验算,此时跨中弯矩、挠度最大。3、荷载取值忽略便桥上部结构自重,仅取55t重车后轴轮压以集中荷载作用进行取值,即P=100kN。4、计算跨度:l=4.0m5、计算图式4.0m100kN100kN100kN100kN1,1m1,8m1.1m6、弯矩计算M=100×1.1=110KN·m7、强度验算σ=M/W=110000/(534.3)=205.9MPa<[σ]=273Mpa强度满足要求。8、刚度验算f=100×103×1.1×(3×42×1.1-4×4×1.12+2×1.13-1.12×1.8-1.13/6×210×109×74.8×10-6×4=0.0095m<[f]=l/400=4/400=0.01m∴刚度满足要求。9、结论:16MnⅠ28工字钢按@=1.5m横桥向布置可行,但在车辆在行驶中会出现超载,固在...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

钢便桥27m下承式计算书
