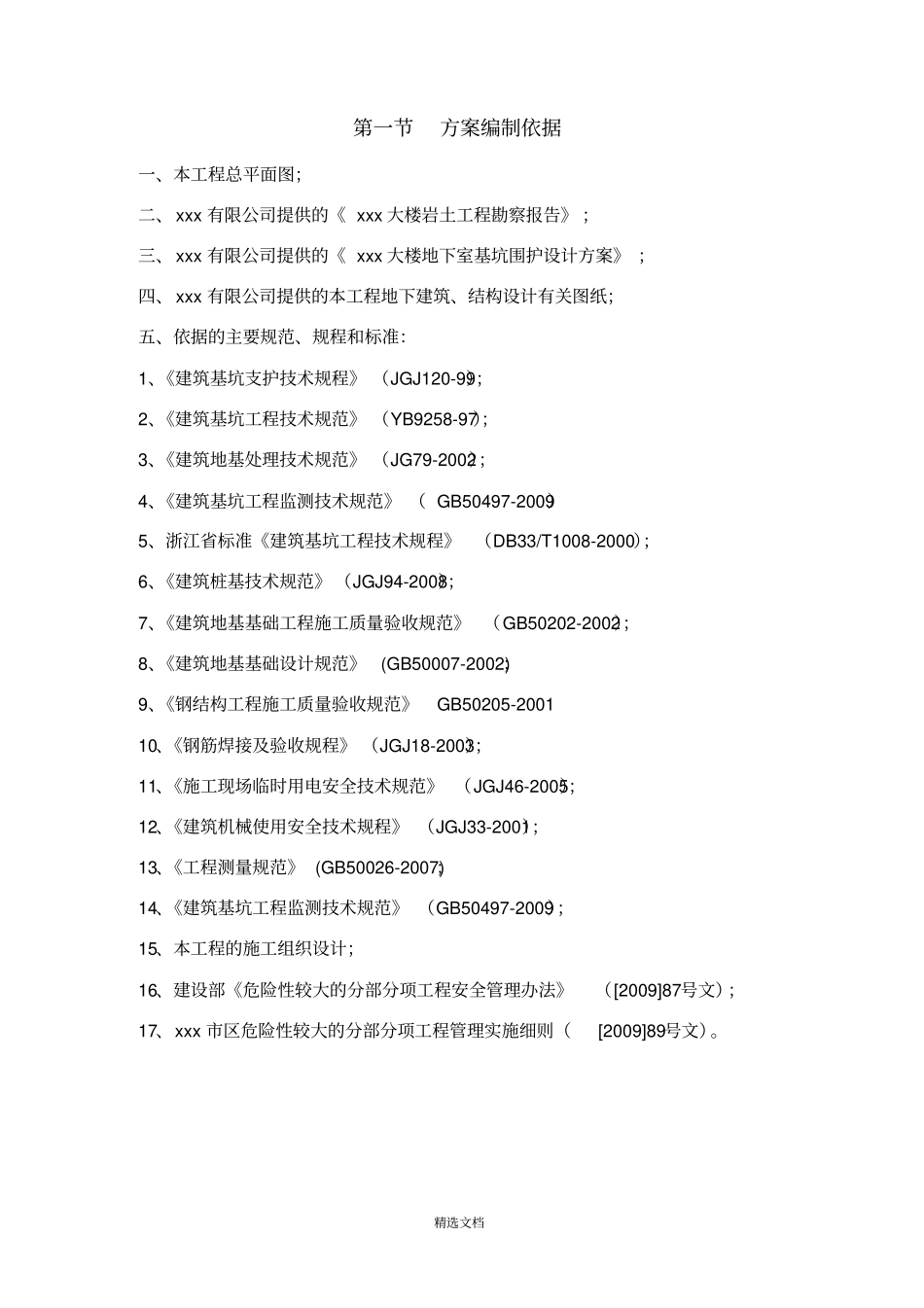

精选文档第一节方案编制依据一、本工程总平面图；二、xxx有限公司提供的《xxx大楼岩土工程勘察报告》；三、xxx有限公司提供的《xxx大楼地下室基坑围护设计方案》；四、xxx有限公司提供的本工程地下建筑、结构设计有关图纸；五、依据的主要规范、规程和标准：1、《建筑基坑支护技术规程》（JGJ120-99）；2、《建筑基坑工程技术规范》（YB9258-97）；3、《建筑地基处理技术规范》（JG79-2002）；4、《建筑基坑工程监测技术规范》（GB50497-2009）5、浙江省标准《建筑基坑工程技术规程》（DB33/T1008-2000）；6、《建筑桩基技术规范》（JGJ94-2008）；7、《建筑地基基础工程施工质量验收规范》（GB50202-2002）；8、《建筑地基基础设计规范》(GB50007-2002)；9、《钢结构工程施工质量验收规范》GB50205-200110、《钢筋焊接及验收规程》（JGJ18-2003）；11、《施工现场临时用电安全技术规范》（JGJ46-2005）；12、《建筑机械使用安全技术规程》（JGJ33-2001）；13、《工程测量规范》(GB50026-2007)；14、《建筑基坑工程监测技术规范》（GB50497-2009）；15、本工程的施工组织设计；16、建设部《危险性较大的分部分项工程安全管理办法》（[2009]87号文）；17、xxx市区危险性较大的分部分项工程管理实施细则（[2009]89号文）。精选文档第二节、工程概况及特点一、建筑、结构概况本工程为xxx大楼，地上七层框架结构，建筑面积4950㎡，建筑高度24m，地下车库一层，层高4.53m，面积909.7㎡。采用600/700钻孔灌注桩，桩身混凝土强度C35。基础、主体结构混凝土强度等级均为C30。不设后浇带。二、周边环境概况本工程位于xxx。场地现为空地，地势平坦，原为四层砖混结构厂房（浅基础）。道路沿线各类管线较多。现场临时围墙2.5m高，四周封闭，出入口设在基坑北侧，正对人民中路。三、基坑概况本工程现场地自然地面黄海标高按5.70考虑（相对标高-0.55），地下室底板面标高为-4.83，板厚400，垫层厚150，基坑开挖按垫层底考虑，开挖深为4.83m，配电房处底板面标高-5.130m，此处开挖深度5.13m，承台、电梯井、集水坑处开挖加深。基坑平面形状大致为直角梯形，上下两底边长约12m、26m，高约47m，土方开挖量约5990m3。三、地质概况本基坑开挖深度范围土层主要为杂填土、粉质粘土、淤泥质粉质粘土及淤泥质粘土。各土层力学性能较差，自立高度有限，在开挖扰动和地下水的作用下易引起基底隆起和蠕变而影响基坑稳定性和周边道路、建筑及管线等。本场地地下水埋深为1.55～1.75m。场地土渗透性差，不易引起管涌。四、基坑围护设计概况1、采用600钻孔桩围护，桩距900，压顶梁截面1000×600mm。2、围护桩间隙挂网喷砼至底板底。3、采用426(609)×12钢管水平支撑一道，立柱桩采用700钻孔桩。精选文档4、压顶梁外喷砼护顶。5、钢管支撑与压顶梁之间采用固定式连接。第三节、施工准备一、认真阅读施工图纸，了解设计意图和工程难易程度及工作重点，对图纸中的疑难问题及时与设计、业主、监理公司联系。二、根据场地实际情况，合理布置场地，确定设备安放位置，水泥、砂石料堆场、拌料场及材料制作场地。三、根据施工组织设计要求安装架设施工用电设施及自来水管。四、施工用电电线沿现场围墙敷设，设置若干分配电箱供电。五、在现场设高4～6m的照明灯架，每个灯架安装3.5KW的镝灯，工作面、坡道口安装移动式镝钨灯，供夜间施工照明用。六、根据建设单位提供的建筑红线，控制桩，水准点和施工图纸，进行打桩轴线复核，基坑开挖范围内的轴线桩、水准点均引测至机械施工活动区外。七、根据轴线桩，施工图纸，用白水泥灰线放出基坑开挖边线；八、召开开工施工协调会议，办理有关交通、城建、市政、市容、环保等有关手续，办理向市政、雨水或污水管道的排放手续，办理运土及渣土清纳手续。第三节、总体施工流程及部署一、施工流程场地普查及管线保护→工程桩及围护桩施工（同时插入钢立柱）→放坡开挖出压顶梁沟槽并喷砼护顶→抽条开挖出水平支撑沟槽→施工压顶梁并养护→安装水平钢支撑→分层分块开挖至设计标高（排水）→人工修土并分块限时完成垫层→地下室底板施工→底板与围护桩间传力带施工→养护→水平钢支撑...
