钢结构制作技术方案VIP免费

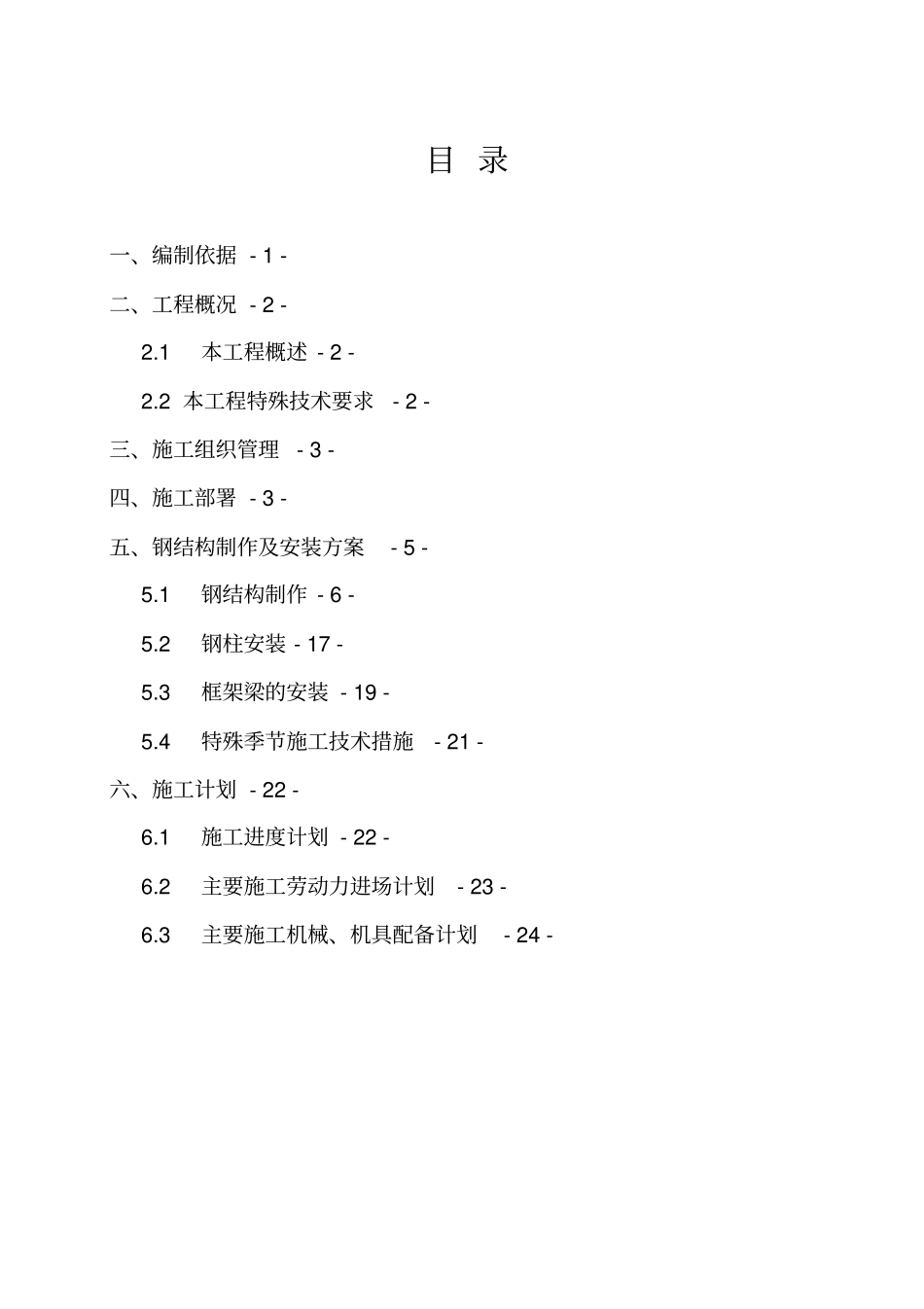

目录一、编制依据-1-二、工程概况-2-2.1本工程概述-2-2.2本工程特殊技术要求-2-三、施工组织管理-3-四、施工部署-3-五、钢结构制作及安装方案-5-5.1钢结构制作-6-5.2钢柱安装-17-5.3框架梁的安装-19-5.4特殊季节施工技术措施-21-六、施工计划-22-6.1施工进度计划-22-6.2主要施工劳动力进场计划-23-6.3主要施工机械、机具配备计划-24--1-/26一、编制依据编制依据：1、北京东方华太建筑设计工程有限责任公司设计美景之州展示中心图纸；2、美景之州展示中心工程招标文件及施工合同；3、国家、行业、地方现行的施工及验收规范、规程和法规；4、业主、设计单位指定的各类标准、规范、规程、图集；5、公司依据ISO9001/14001质量/环境管理体系及GB/T28001-2001《职业健康安全管理体系规范》标准制定的《质量/安全/环境手册》、《程序文件》；6、公司现有人员、材料、设备、资金等资源配置情况；7、施工现场具体情况。-2-/26二、工程概况2.1本工程概述美景之州展示中心工程位于高新技术开发区中西部，总建筑面积4619.49平方米，其中地上三层建筑面积4476.47平方米，地下一层建筑面积143.02平方米。基础形式为天然地基上独立基础，主体结构为钢框架结构，楼面板采用压型钢板上配钢筋浇筑C30混凝土。钢柱为Q345B钢无缝钢管，钢梁、连接板、节点板采用Q345B钢，楼梯采用Q235B钢，钢梯踏步板及平台板采用花纹钢板。螺栓采用10.9级扭剪型高强螺栓和C级普通螺栓。本工程钢结构防火等级为二级，表面采用喷砂除锈，涂装顺序为环氧富锌底漆一层，环氧云铁中间漆一道，室内薄型或超薄型防火涂料，聚氨酯清漆两道，防腐涂料一层。2.2本工程特殊技术要求本工程钢结构制作安装量约600吨，总工期为50天。采用Q345B无缝钢管及钢材，河南市场无法满足供货要求，我方需经外地调货，影响施工工期，其中钢柱47根，钢梁813件，钢楼梯7个，钢梁尺寸均为一梁一尺寸，深化图后需逐个加工，单独编号，安装时吊装准确性高。整体工作量大、工期短。(2)由于现场无法进行大规模钢结构加工，且构件表面必须经过喷砂除锈和防腐、防火涂装，因此我项目部承担的钢构件制作工作需在加工厂制作后，通过汽车运输运至现场后才能进行吊装，因此给实际施工组织带来很大的困难，同时也增加了我方的工程成本。-3-/26三、施工组织管理项目组织机构现场设立项目经理部，其内部为线性组织结构，配备专业管理人员对本工程施工涉及的各专业进行管理，使管理深入至基本作业班组，保证整个工程的实施处于控制之中，确保质量、工期等合同目标的实现。四、施工部署施工阶段划分钢结构制作工程施工主要分为六个阶段。第一阶段：施工准备阶段1）组织准备：-4-/26选派具有相关工程施工经验的技术干部及技术工人参加工程建设。在项目经理部的领导下，组建专业项目部，管理人员全部到位。2)技术准备：开工前，组织施工技术人员认真熟悉施工图纸，充分领会设计意图，了解生产工艺特点。会同业主、设计院、监理进行专业图纸会审。编制各分项（部）工程的施工作业设计，编制分部工程关键工序，及特殊工序的施工作业设计，及时提交材料需用计划。进行技术交底，制定本工程项目质量计划。各种所需规范、标准和资料表格到位。3)资源准备：施工设施全部配齐。按专业施工要求，策划劳动力进场计划，组织劳动力进场。同时对全体施工人员进行安全、文明施工等方面教育，建立各项管理制度。根据施工进度计划，提出材料进场计划和设备进场计划。物资设备部落实材料、物资供应，安排运输及储存，并做好验收工作。根据施工方案、施工进度确定施工机具类型、数量及进场时间。确定进场后的布置地点。4)施工现场准备：按项目经理部统一规化，进行施工现场布置。特别是施工用临时用电、用水线路布置，必需统一规化。既要满足施工需要，又要保证场容、场貌美观、整齐第二阶段：材料储备阶段根据技术部门提交的材料需用计划，按时或提前备料，进入仓库储备，-5-/26避免材料短缺影响施工。材料进场后，检查（验）材料是否合格，并作好标识，按材料类别分类堆放，并报监理验收。第三阶段：钢结构制作阶段按照施工图纸和现场实际情况，合理安排制作顺序，保证满足现场安装...
