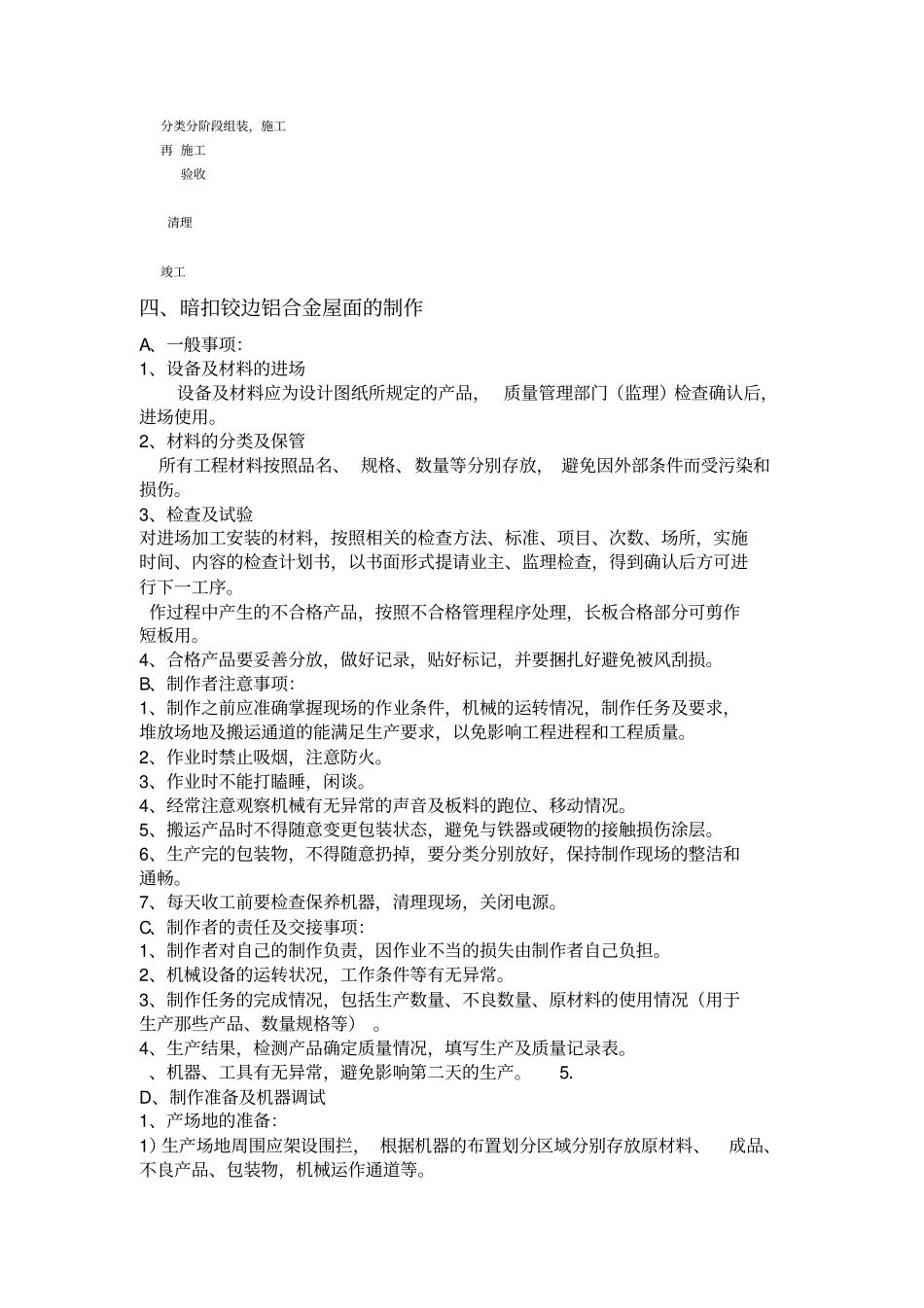

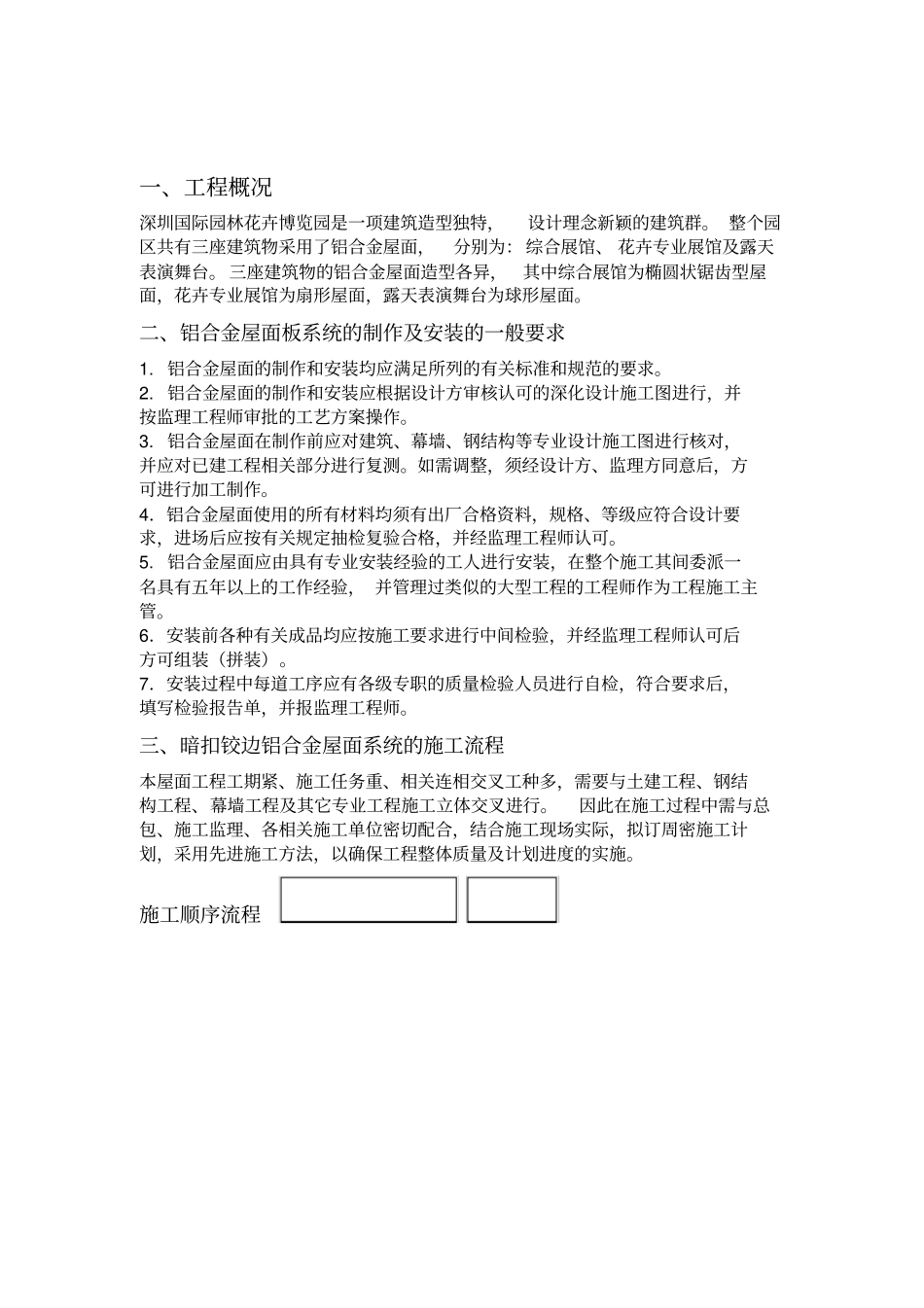

一、工程概况深圳国际园林花卉博览园是一项建筑造型独特，设计理念新颖的建筑群。整个园区共有三座建筑物采用了铝合金屋面，分别为：综合展馆、花卉专业展馆及露天表演舞台。三座建筑物的铝合金屋面造型各异，其中综合展馆为椭圆状锯齿型屋面，花卉专业展馆为扇形屋面，露天表演舞台为球形屋面。二、铝合金屋面板系统的制作及安装的一般要求1.铝合金屋面的制作和安装均应满足所列的有关标准和规范的要求。2.铝合金屋面的制作和安装应根据设计方审核认可的深化设计施工图进行，并按监理工程师审批的工艺方案操作。3.铝合金屋面在制作前应对建筑、幕墙、钢结构等专业设计施工图进行核对，并应对已建工程相关部分进行复测。如需调整，须经设计方、监理方同意后，方可进行加工制作。4．铝合金屋面使用的所有材料均须有出厂合格资料，规格、等级应符合设计要求，进场后应按有关规定抽检复验合格，并经监理工程师认可。5.铝合金屋面应由具有专业安装经验的工人进行安装，在整个施工其间委派一名具有五年以上的工作经验，并管理过类似的大型工程的工程师作为工程施工主管。6．安装前各种有关成品均应按施工要求进行中间检验，并经监理工程师认可后方可组装（拼装）。7．安装过程中每道工序应有各级专职的质量检验人员进行自检，符合要求后，填写检验报告单，并报监理工程师。三、暗扣铰边铝合金屋面系统的施工流程本屋面工程工期紧、施工任务重、相关连相交叉工种多，需要与土建工程、钢结构工程、幕墙工程及其它专业工程施工立体交叉进行。因此在施工过程中需与总包、施工监理、各相关施工单位密切配合，结合施工现场实际，拟订周密施工计划，采用先进施工方法，以确保工程整体质量及计划进度的实施。施工顺序流程施工部门生产部门原材料筹措实测材料发送生产与发货进入现场验收再发货与材料验收现场存放起吊及短距离运输分类分阶段组装，施工再施工验收清理竣工四、暗扣铰边铝合金屋面的制作A、一般事项：1、设备及材料的进场设备及材料应为设计图纸所规定的产品，质量管理部门（监理）检查确认后，进场使用。2、材料的分类及保管所有工程材料按照品名、规格、数量等分别存放，避免因外部条件而受污染和损伤。3、检查及试验对进场加工安装的材料，按照相关的检查方法、标准、项目、次数、场所，实施时间、内容的检查计划书，以书面形式提请业主、监理检查，得到确认后方可进行下一工序。作过程中产生的不合格产品，按照不合格管理程序处理，长板合格部分可剪作短板用。4、合格产品要妥善分放，做好记录，贴好标记，并要捆扎好避免被风刮损。B、制作者注意事项：1、制作之前应准确掌握现场的作业条件，机械的运转情况，制作任务及要求，堆放场地及搬运通道的能满足生产要求，以免影响工程进程和工程质量。2、作业时禁止吸烟，注意防火。3、作业时不能打瞌睡，闲谈。4、经常注意观察机械有无异常的声音及板料的跑位、移动情况。5、搬运产品时不得随意变更包装状态，避免与铁器或硬物的接触损伤涂层。6、生产完的包装物，不得随意扔掉，要分类分别放好，保持制作现场的整洁和通畅。7、每天收工前要检查保养机器，清理现场，关闭电源。C、制作者的责任及交接事项：1、制作者对自己的制作负责，因作业不当的损失由制作者自己负担。2、机械设备的运转状况，工作条件等有无异常。3、制作任务的完成情况，包括生产数量、不良数量、原材料的使用情况（用于生产那些产品、数量规格等）。4、生产结果，检测产品确定质量情况，填写生产及质量记录表。、机器、工具有无异常，避免影响第二天的生产。5．D、制作准备及机器调试1、产场地的准备：1）生产场地周围应架设围拦，根据机器的布置划分区域分别存放原材料、成品、不良产品、包装物，机械运作通道等。2）生产场地应保证有足备的水电、照明、消防设备，并有良好的排水性能。3）生产管理场地应能保证使工程顺利完成的持续使用时间段，不应变动。2、原材料的进场管理：1）原材料检验进场后应存放于指定的场所内，由材料管理人员登记管理，记录材料的名称、材质、标签、编号、颜色、重量等，便于按单出货制作。2）铝合金板应有完好的包装，堆放场地应...
