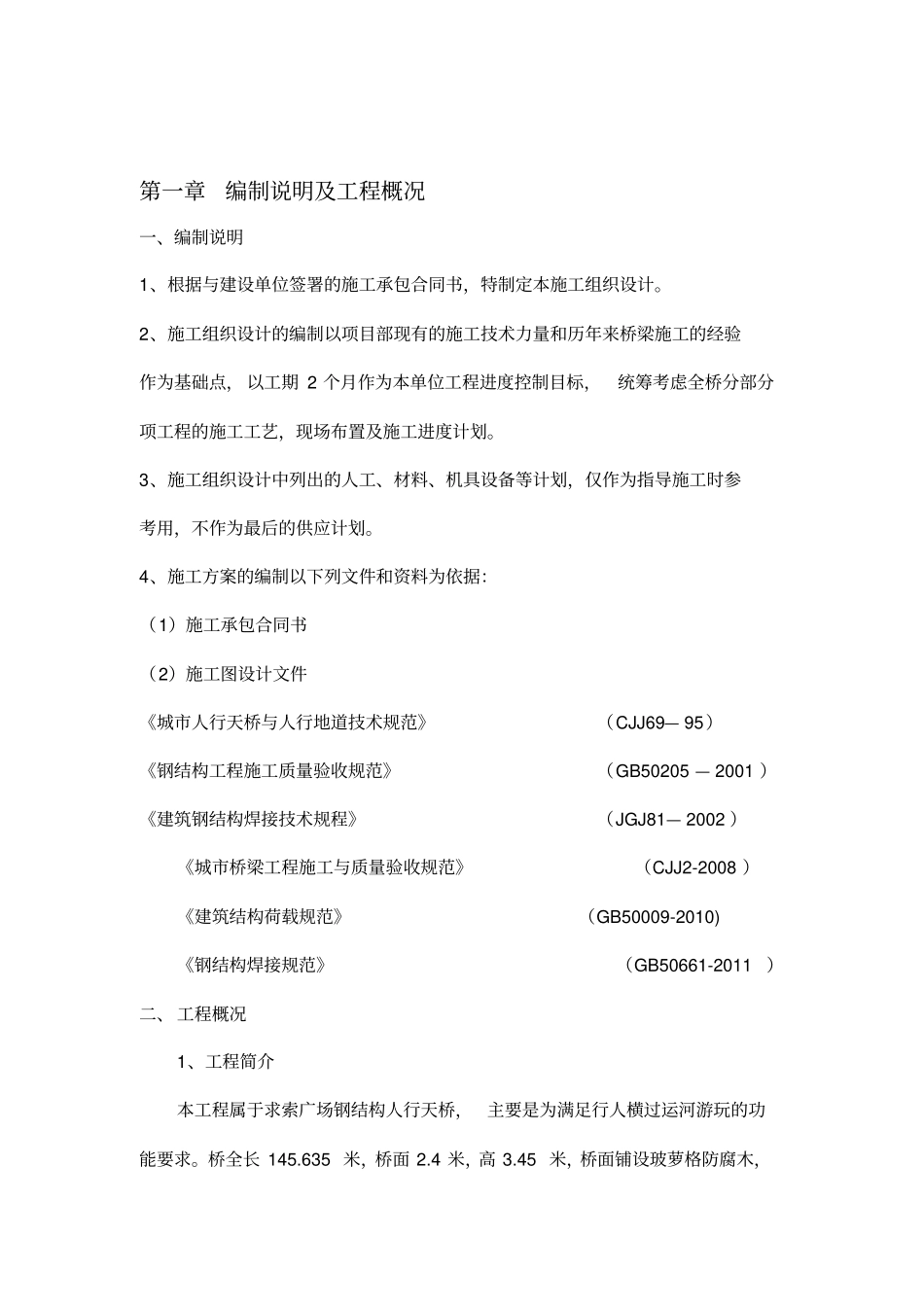

第一章编制说明及工程概况一、编制说明1、根据与建设单位签署的施工承包合同书，特制定本施工组织设计。2、施工组织设计的编制以项目部现有的施工技术力量和历年来桥梁施工的经验作为基础点，以工期2个月作为本单位工程进度控制目标，统筹考虑全桥分部分项工程的施工工艺，现场布置及施工进度计划。3、施工组织设计中列出的人工、材料、机具设备等计划，仅作为指导施工时参考用，不作为最后的供应计划。4、施工方案的编制以下列文件和资料为依据：（1）施工承包合同书（2）施工图设计文件《城市人行天桥与人行地道技术规范》（CJJ69—95）《钢结构工程施工质量验收规范》（GB50205—2001）《建筑钢结构焊接技术规程》（JGJ81—2002）《城市桥梁工程施工与质量验收规范》（CJJ2-2008）《建筑结构荷载规范》（GB50009-2010)《钢结构焊接规范》（GB50661-2011）二、工程概况1、工程简介本工程属于求索广场钢结构人行天桥，主要是为满足行人横过运河游玩的功能要求。桥全长145.635米，桥面2.4米，高3.45米，桥面铺设玻萝格防腐木，钢化玻璃护栏，铝合金板吊顶。2、地质概况桥梁场地处于东山大道与柏临河路之间，场地平整。根据勘探结果表明，桥址区域岩土层可分为：即第1层杂填土、第2层淤泥质土、第3层粉质粘土、第4层粉细砂第五层为卵石。3、本段工程特点⑴、本工程地基为回填土方，采用强夯的方法对地基进行处理。达到设计要求后再进行独立基础的施工。基础施工是保证桥台结构安全的首要环节，其施工工艺复杂质施工中必须搭设双排钢施工中要采取完善的安全技术措施确保施工安全，量要求较高。．管扣件式脚手架脚手架搭设按相应施工技术规范要求执行。⑵、桥钢结构部分梁施工工序繁多，技术复杂，质量要求高，预埋件及支座、砼成型及养生都必须精心施工严格控制。4、施工目标⑴、工期目标按照全线总体施工组织设计要求，该桥结构施工工期2个月。⑵、质量目标确保一次合格率达100%，优良率达95%以上。⑶、安全生产目标杜绝人身伤亡事故和重大交通、机械事故发生。第二章施工准备一、施工队组建施工队组建采用直线制组织机构，下设各分项工程施工员及相关管理人员，负责桥梁工程现场具体施工管理。施工组织机构如下（图一）：项目经项目技术负责施测材实现质内安全验料业场量工量检管检技技放检员查理测查术线术工员员员员员员员防土强钢水建夯结防施工队管理组织机构图（图一）施施构腐施工工施二、作业队伍安排工队队工队队1.1主要劳动力使用计划序号1钢筋、模板、架子、混凝2土工345工种强夯人数1535622电氧焊工测量工电工6防水工材料工油漆工2231077789杂工共计三、机械设备配置根据该工程的具体特点，为保证按时保质保量的完成施工任务，特配置如下较先进的机械设备，投入本工程的施工。具体详见（表二本工程投入的主要施工机械表）主要施工机械表（表二）序号机具名称反铲挖掘机汽车吊振动泵电焊机电弧焊机油压千斤顶焊条烘箱CO2焊机轮胎吊机轮胎吊机叉车规格150型35T2KW50T单位台台台台台台台台台台台台台数２２各1012切割机、弯曲机345678910半自动切割机111213直流MZ-1-100050t3KWNBZ-500．016T5t23241411114角向磨光机台1015经纬仪水准仪16ET-02AT-G22台2台超声波探伤仪171台X光探伤机181台19剪板机1台空气压缩机20W12/30A2台强夯机211台四、施工用水用电设施施工用电从配电箱中接出。第三章施工进度计划一、总体工程进度计划安排本桥施工计划安排7个月，自监理工程师下发开工令起，以此类推，各部分具体的进度计划分述如下：1、开挖及强夯6天；2、廊桥承台42；3、廊桥钢结构主体加工制作109天，钢架安装31天。4、桥面施工30天。5、其他工程10天。二、施工进度计划图详见后附图第四章主要工程项目的施工方法一、强夯（详见专项方案）二、承台基础施工．基坑施工工序为：施工准备→机械开挖→人工检底成型→基底检查验收→原槽浇筑砼基础→养生。1、施工准备：基坑开挖前精确测量定位，牢固设立轴线护桩和水准基点。计算基坑开挖深度，根据地质资料确定开挖坡度。2、开挖：基坑开挖采用明挖法，石方开挖采用机械破碎开挖，局部石方采用人工凿岩开挖，并视地下水量大小，预留30...
