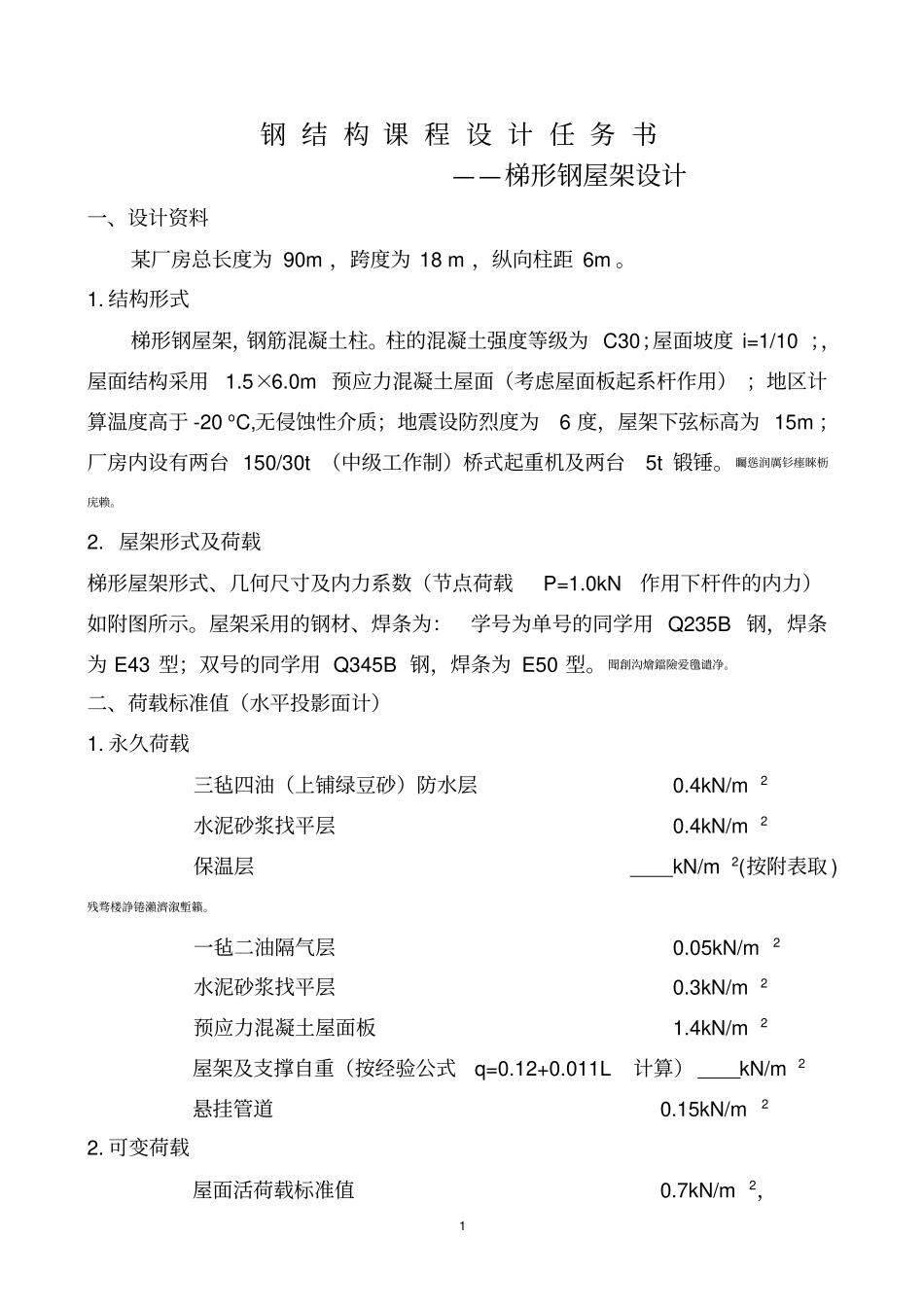

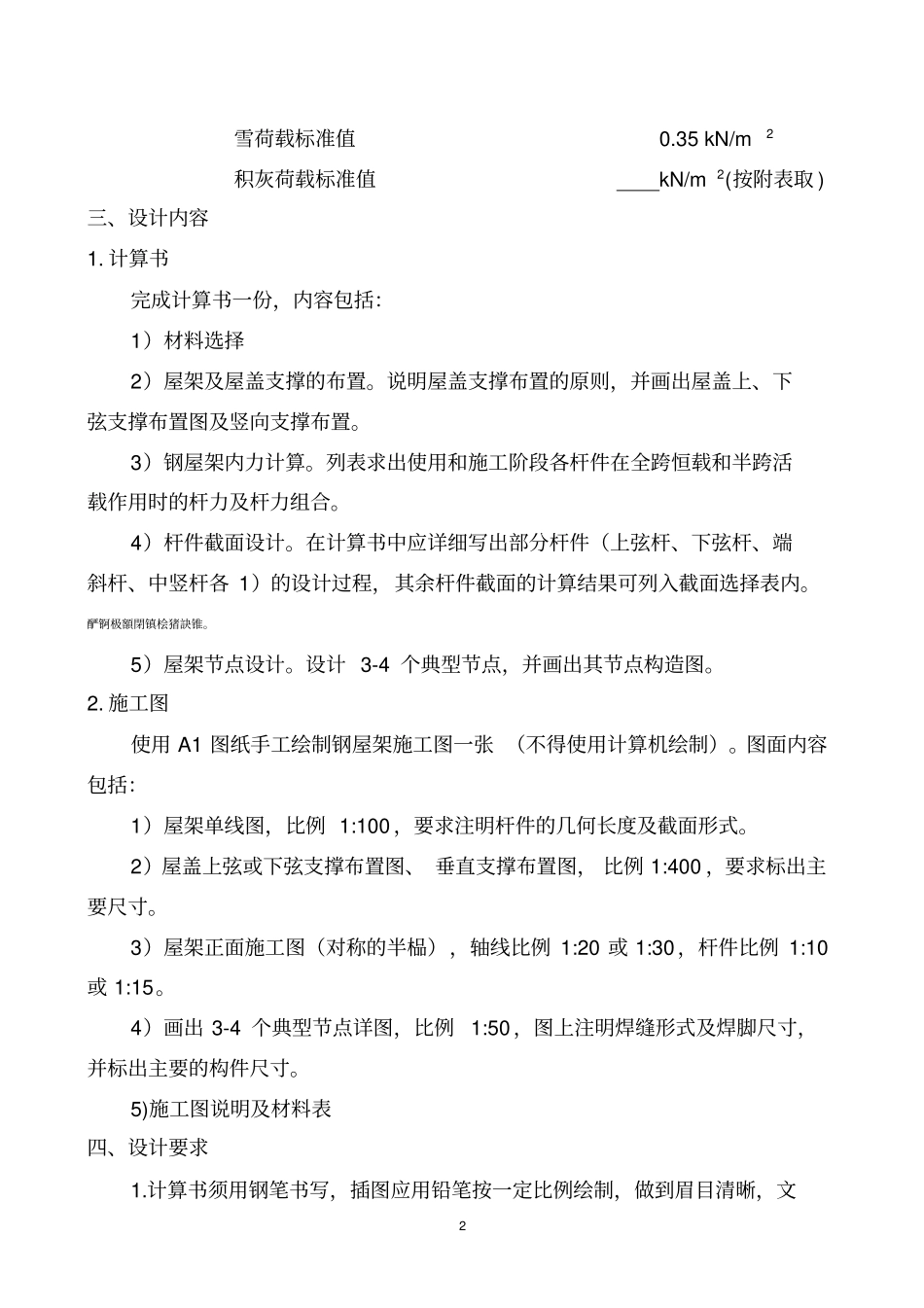

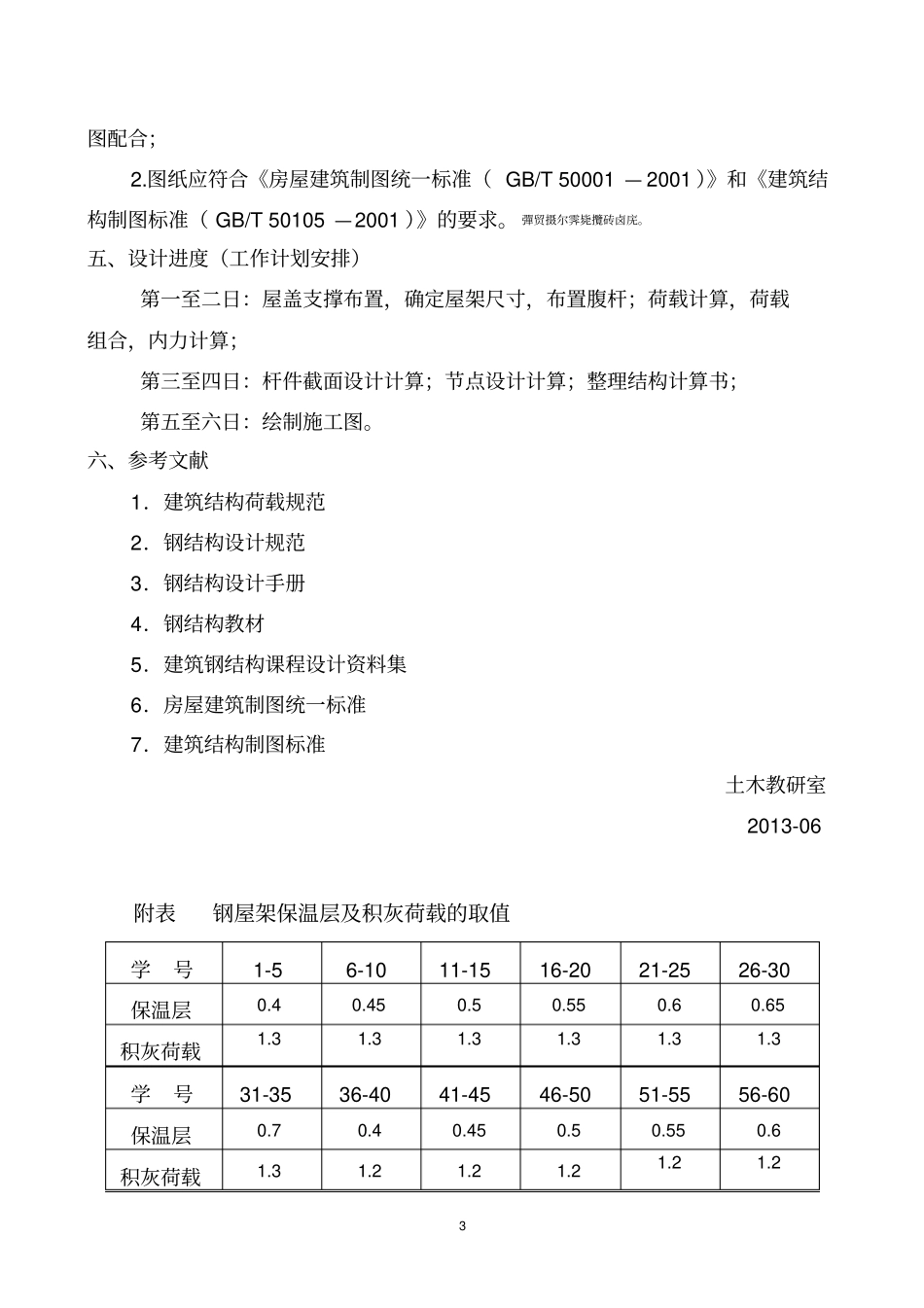

1钢结构课程设计任务书——梯形钢屋架设计一、设计资料某厂房总长度为90m，跨度为18m，纵向柱距6m。1.结构形式梯形钢屋架，钢筋混凝土柱。柱的混凝土强度等级为C30；屋面坡度i=1/10；，屋面结构采用1.5×6.0m预应力混凝土屋面（考虑屋面板起系杆作用）；地区计算温度高于-20oC,无侵蚀性介质；地震设防烈度为6度，屋架下弦标高为15m；厂房内设有两台150/30t（中级工作制）桥式起重机及两台5t锻锤。矚慫润厲钐瘗睞枥庑赖。2.屋架形式及荷载梯形屋架形式、几何尺寸及内力系数（节点荷载P=1.0kN作用下杆件的内力）如附图所示。屋架采用的钢材、焊条为：学号为单号的同学用Q235B钢，焊条为E43型；双号的同学用Q345B钢，焊条为E50型。聞創沟燴鐺險爱氇谴净。二、荷载标准值（水平投影面计）1.永久荷载三毡四油（上铺绿豆砂）防水层0.4kN/m2水泥砂浆找平层0.4kN/m2保温层kN/m2(按附表取)残骛楼諍锩瀨濟溆塹籟。一毡二油隔气层0.05kN/m2水泥砂浆找平层0.3kN/m2预应力混凝土屋面板1.4kN/m2屋架及支撑自重（按经验公式q=0.12+0.011L计算）kN/m2悬挂管道0.15kN/m22.可变荷载屋面活荷载标准值0.7kN/m2，2雪荷载标准值0.35kN/m2积灰荷载标准值kN/m2(按附表取)三、设计内容1.计算书完成计算书一份，内容包括：1）材料选择2）屋架及屋盖支撑的布置。说明屋盖支撑布置的原则，并画出屋盖上、下弦支撑布置图及竖向支撑布置。3）钢屋架内力计算。列表求出使用和施工阶段各杆件在全跨恒载和半跨活载作用时的杆力及杆力组合。4）杆件截面设计。在计算书中应详细写出部分杆件（上弦杆、下弦杆、端斜杆、中竖杆各1）的设计过程，其余杆件截面的计算结果可列入截面选择表内。酽锕极額閉镇桧猪訣锥。5）屋架节点设计。设计3-4个典型节点，并画出其节点构造图。2.施工图使用A1图纸手工绘制钢屋架施工图一张（不得使用计算机绘制）。图面内容包括：1）屋架单线图，比例1:100，要求注明杆件的几何长度及截面形式。2）屋盖上弦或下弦支撑布置图、垂直支撑布置图，比例1:400，要求标出主要尺寸。3）屋架正面施工图（对称的半榀），轴线比例1:20或1:30，杆件比例1:10或1:15。4）画出3-4个典型节点详图，比例1:50，图上注明焊缝形式及焊脚尺寸，并标出主要的构件尺寸。5)施工图说明及材料表四、设计要求1.计算书须用钢笔书写，插图应用铅笔按一定比例绘制，做到眉目清晰，文3图配合；2.图纸应符合《房屋建筑制图统一标准（GB/T50001—2001）》和《建筑结构制图标准（GB/T50105—2001）》的要求。彈贸摄尔霁毙攬砖卤庑。五、设计进度（工作计划安排）第一至二日：屋盖支撑布置，确定屋架尺寸，布置腹杆；荷载计算，荷载组合，内力计算；第三至四日：杆件截面设计计算；节点设计计算；整理结构计算书；第五至六日：绘制施工图。六、参考文献1．建筑结构荷载规范2．钢结构设计规范3．钢结构设计手册4．钢结构教材5．建筑钢结构课程设计资料集6．房屋建筑制图统一标准7．建筑结构制图标准土木教研室2013-06附表钢屋架保温层及积灰荷载的取值学号1-56-1011-1516-2021-2526-30保温层0.40.450.50.550.60.65积灰荷载1.31.31.31.31.31.3学号31-3536-4041-4546-5051-5556-60保温层0.70.40.450.50.550.6积灰荷载1.31.21.21.21.21.24学号61-6566-7071-7576-8081-8586-90保温层0.650.70.40.450.50.55积灰荷载1.21.21.11.11.11.1学号91-9596-100101-105106-110111-115116-120保温层0.60.650.70.40.450.5积灰荷载1.11.11.11.11.01.0学号121-125126-130131-135136-140141-145146-152保温层0.550.60.650.70.40.45积灰荷载1.01.01.01.00.90.9附图199013502290259028902613286431242530286431241507.51507.51507.51507.51507.51507.5150AacegBCDFG图118米跨屋架几何尺寸Aa+3.4700.000-6.221-8.993-9.102-9.102-6.502-3.382-0.690-0.462+4.739+1.884-0.462-1.0-1.0+0.812-0.5+7.962+9.279+9.279cegBCDEFG0.51.01.01.01.01.01.0图218米跨屋架全跨单位荷载作用下各杆件的内力值5Aacege'c'+2.5370.000-4.371-5.636-4.551-3.357-1.85-4.754-1.862+0.615+1.170+1.344+1+3.158+0.540-1.632-1.305-1.520-1.0-1.0+0.4060.000.00-0.5+5.325+5.312+3.967+2.637+BCDEFGF'E'D'C'0.51.01.01.01.01.01.0图318米跨屋架半跨单位荷载作用下各杆件的内力值
