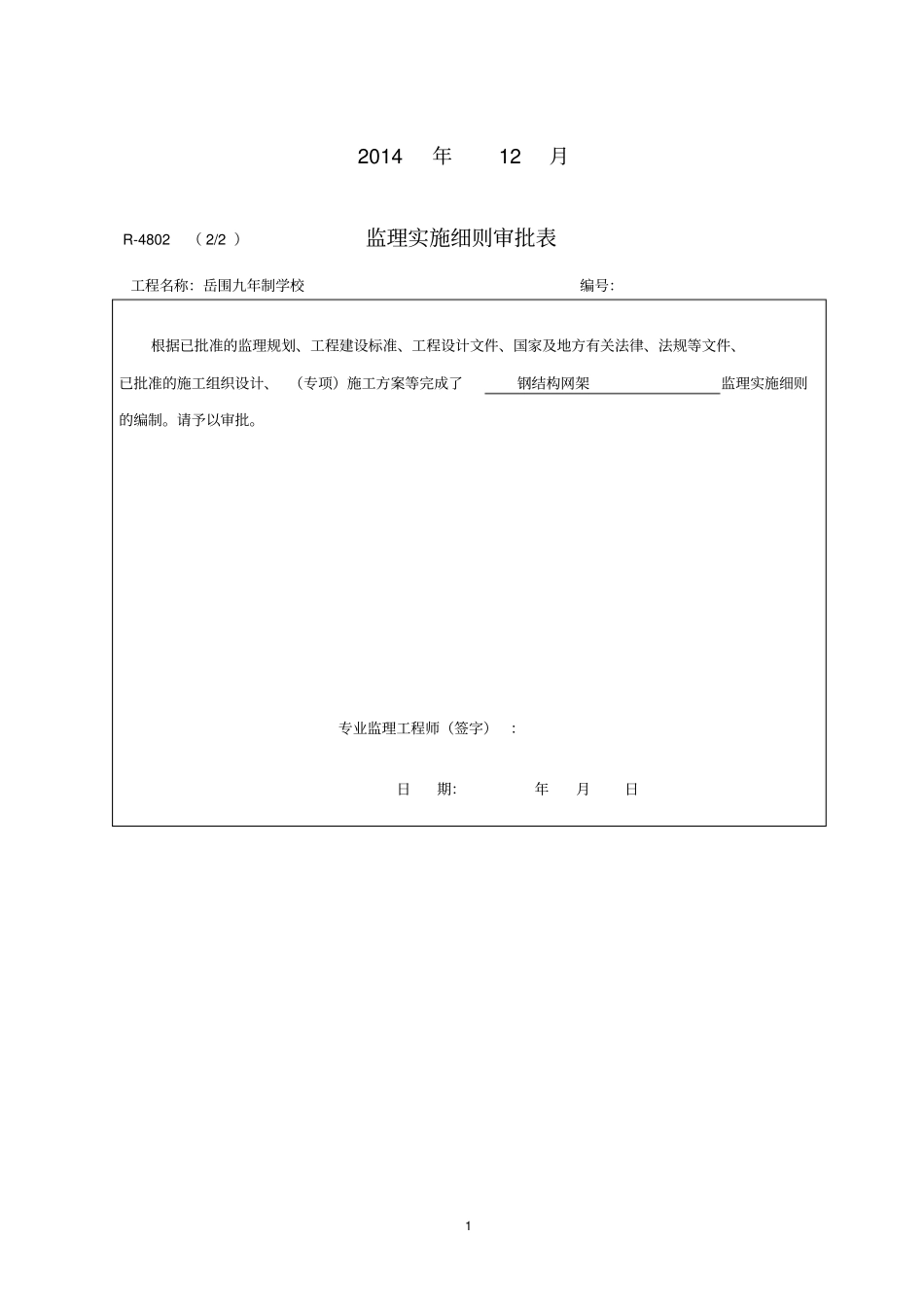

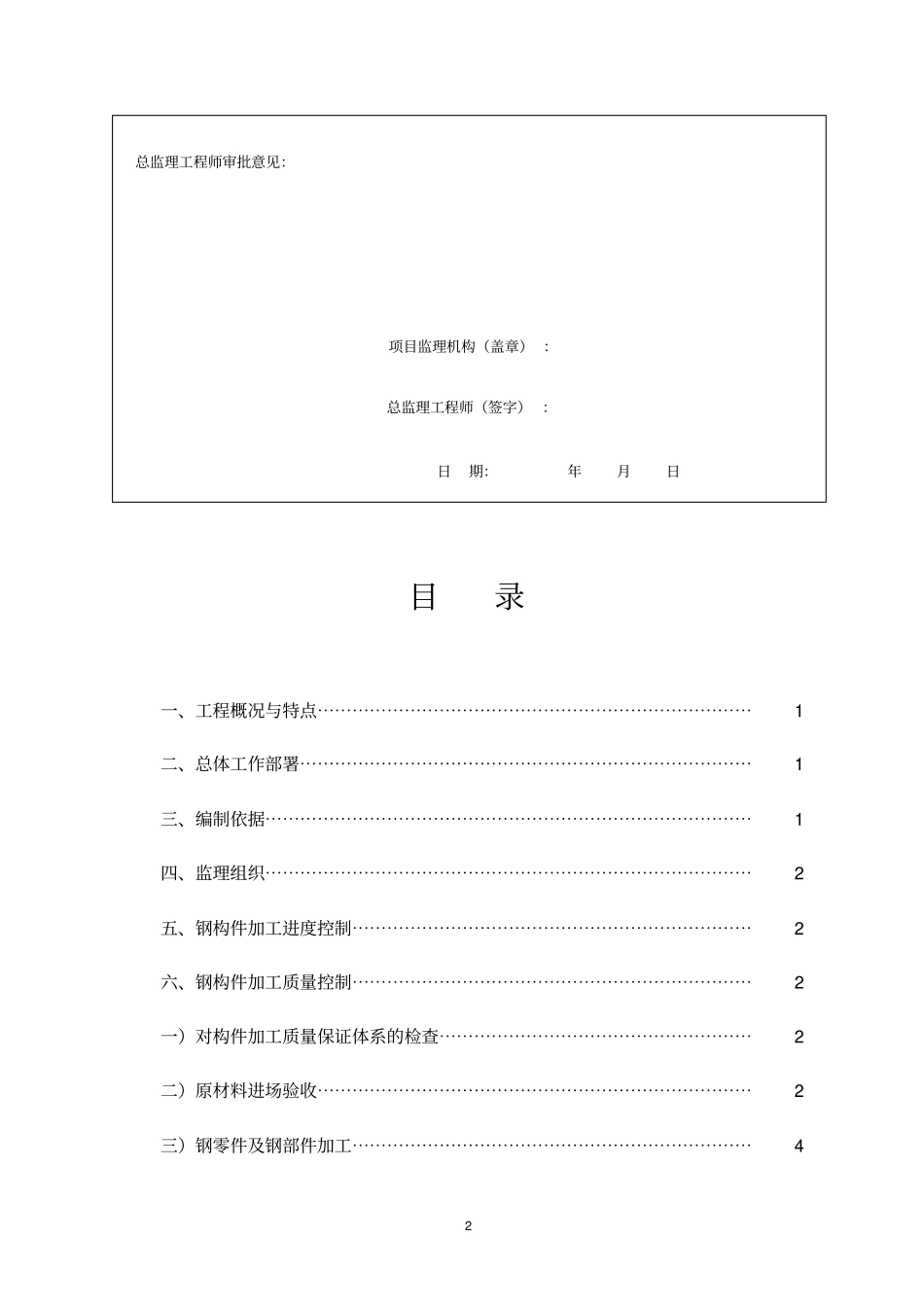

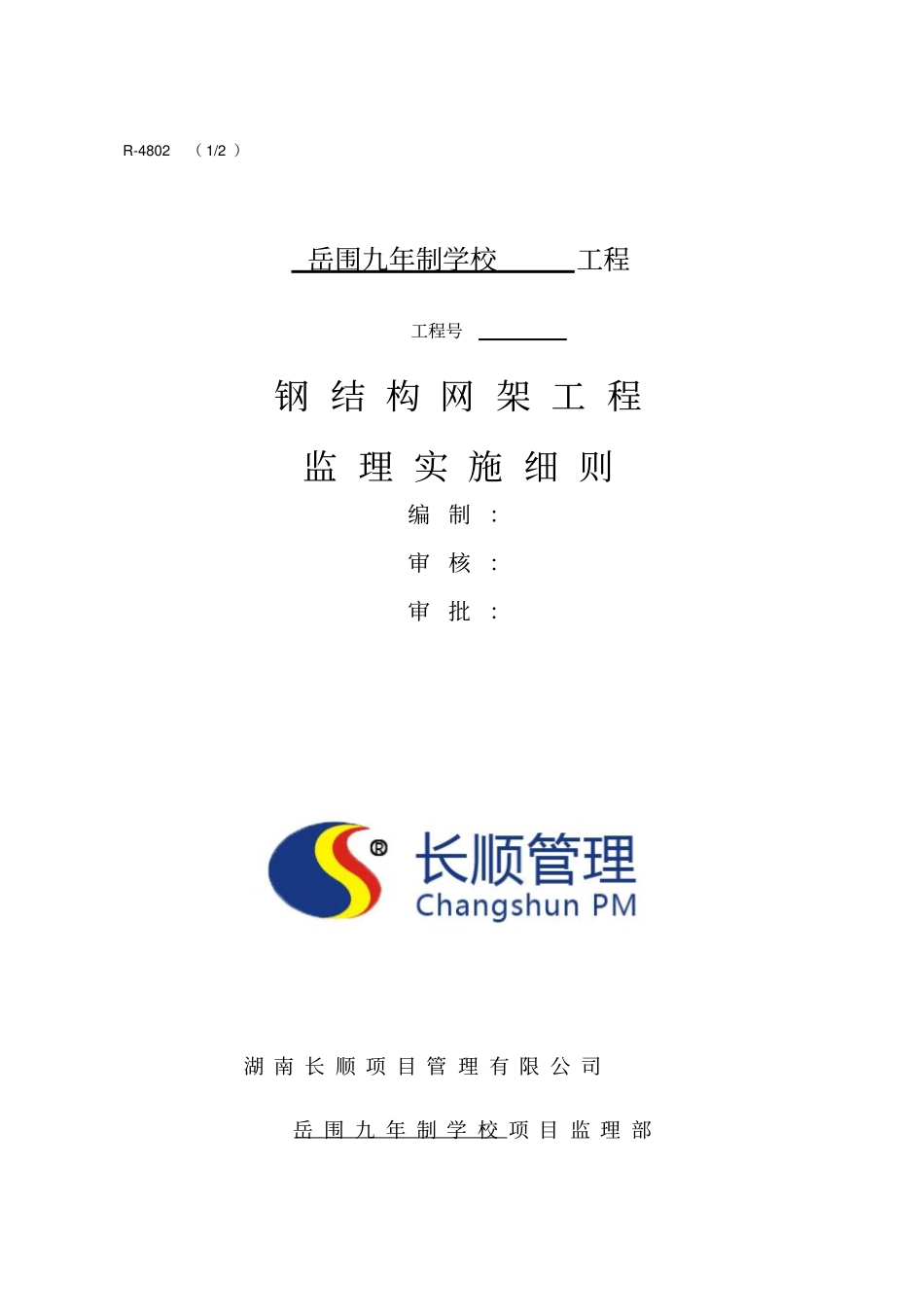

R-4802（1/2）岳围九年制学校工程工程号钢结构网架工程监理实施细则编制：审核：审批：湖南长顺项目管理有限公司岳围九年制学校项目监理部12014年12月R-4802（2/2）监理实施细则审批表工程名称：岳围九年制学校编号：根据已批准的监理规划、工程建设标准、工程设计文件、国家及地方有关法律、法规等文件、已批准的施工组织设计、（专项）施工方案等完成了钢结构网架监理实施细则的编制。请予以审批。专业监理工程师（签字）：日期：年月日2总监理工程师审批意见：项目监理机构（盖章）：总监理工程师（签字）：日期：年月日目录一、工程概况与特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、总体工作部署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1四、监理组织⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2五、钢构件加工进度控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2六、钢构件加工质量控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2一）对构件加工质量保证体系的检查⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二）原材料进场验收⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三）钢零件及钢部件加工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43四）钢结构焊接监控⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5五）螺栓球加工质量监控⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6六）杆件加工质量监控⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7七）屋面安装质量监控⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9七、钢构件涂装和成品保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10八．钢构件现场安装质量控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯114岳围九年制学校工程钢结构网架监理细则一、工程概况与特点岳围九年制学校6#体育馆网架屋面工程主结构采用多点支撑正放四角锥螺栓球钢网架结构，网架支座高度15.3米，跨度33.7米。网架杆件采用焊接钢管，钢管材质为Q235B。螺栓球选用《优质碳素结构钢》（GB699-1999）中的15号钢。高强螺栓：选用《合金结构钢钢技术条件》（GB3077-1999）中的40Gr或20MnTiB钢。高强度螺栓性能等级：M16~M36采用10.9S；M39~M64×4采用9.8S。屋面檩条采用Q235B压型薄壁型钢。屋面部分做法为0.50mm厚YX15-225-900压型钢板底板+次檩条（C120*50*20*2.5）+50mm厚保温玻璃棉毡+1.1mm厚65-400型铝镁锰合金压型板，侧面围护部分采用3mm白色铝板装饰，铝板龙骨采用Q235B钢方管。矚慫润厲钐瘗睞枥庑赖。本工程主构件的涂装为两遍醇酸防锈底漆，两遍醇酸底漆。钢网架防火等级为二级，网架耐火极限要求不低于1.5h，采用室内超薄型防火涂料。聞創沟燴鐺險爱氇谴净。二、总体工作部署根据本工程钢结构特点及钢结构施工组织设计文件，结合施工现场的平面布置、起重设备能力及长途运输条件、钢结构深化设计文件，本工程钢构件分段在工厂内加工制作，然后运输至现场拼装和安装，根据工程特点和工程进展情况，我监理部拟对钢结构分二个监控阶段，即构件加工监控阶段、现场安装施工及验收监控阶段。构件加工监控阶段主要工作为加工监控细则编制，驻厂控制构件加工进度和质量。现场安装施工验收监控主要工作为钢构件及现场用原材料的进场验收、安装质量、进度控制，吊装安全管理，配合施工协调，钢结构各子分部验收控制，现场实体验收，工程技术归档技术验收，总体工程验收等。残骛楼諍锩瀨濟溆塹籟。三、监理细则编制依据1．钢结构设计文件2．钢结构施工组织设计3．《网架结构工程质量检验评定标准》JGJ784．《钢结构工程质量验收规范》GB50205-20015．《建筑钢结构焊接技术规程》JGJ81-20026．《建筑工程施工质量验收统一标准》GB50700-20017．《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ828．《钢结构防火涂料应用技术规程》CECS249．监理规划5四、监理组织结合本工程的特点，在二个控制阶段即构件加工监控阶段、现场施工验收监控阶段我监理部拟派专人负责：钢构件...
