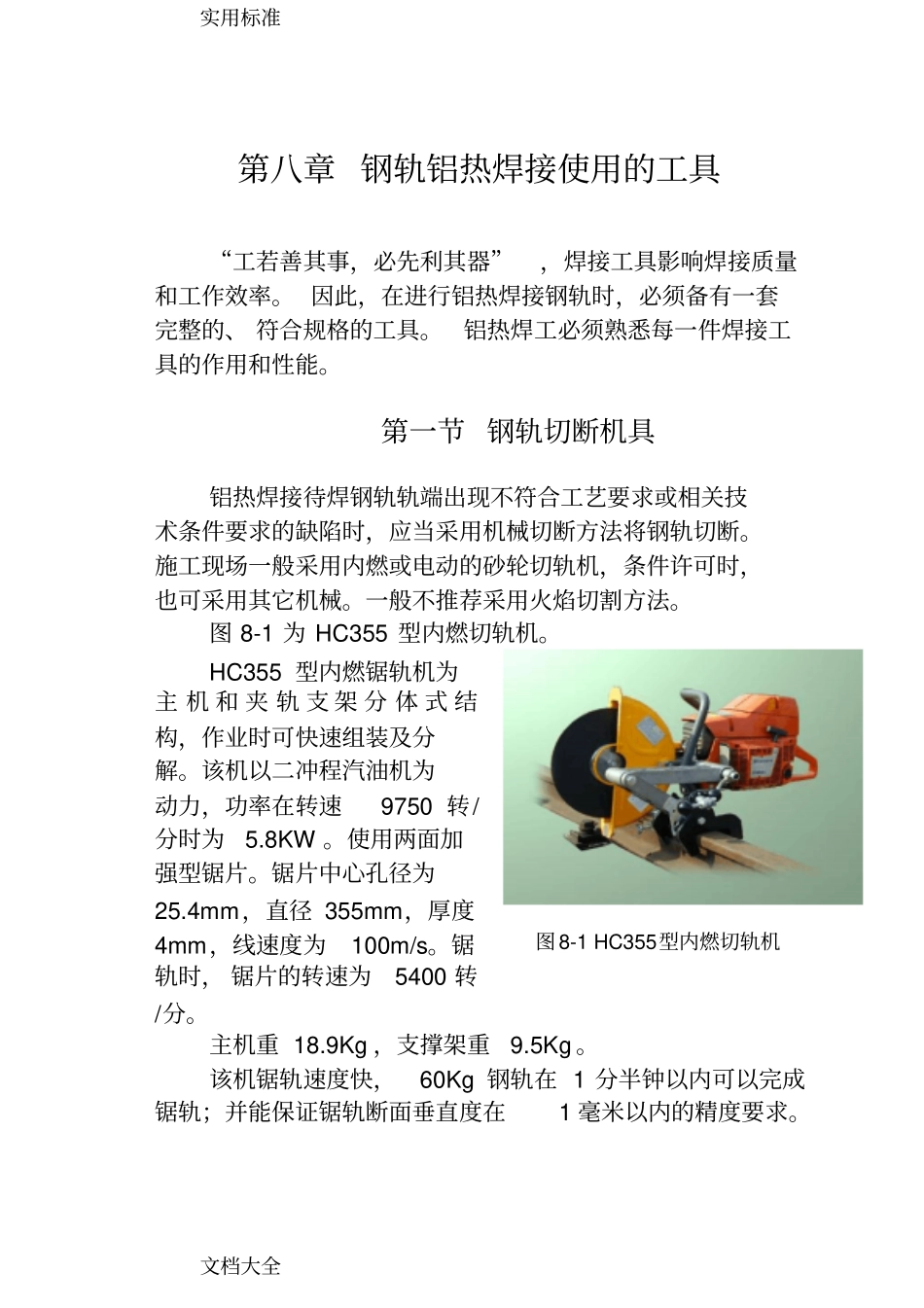

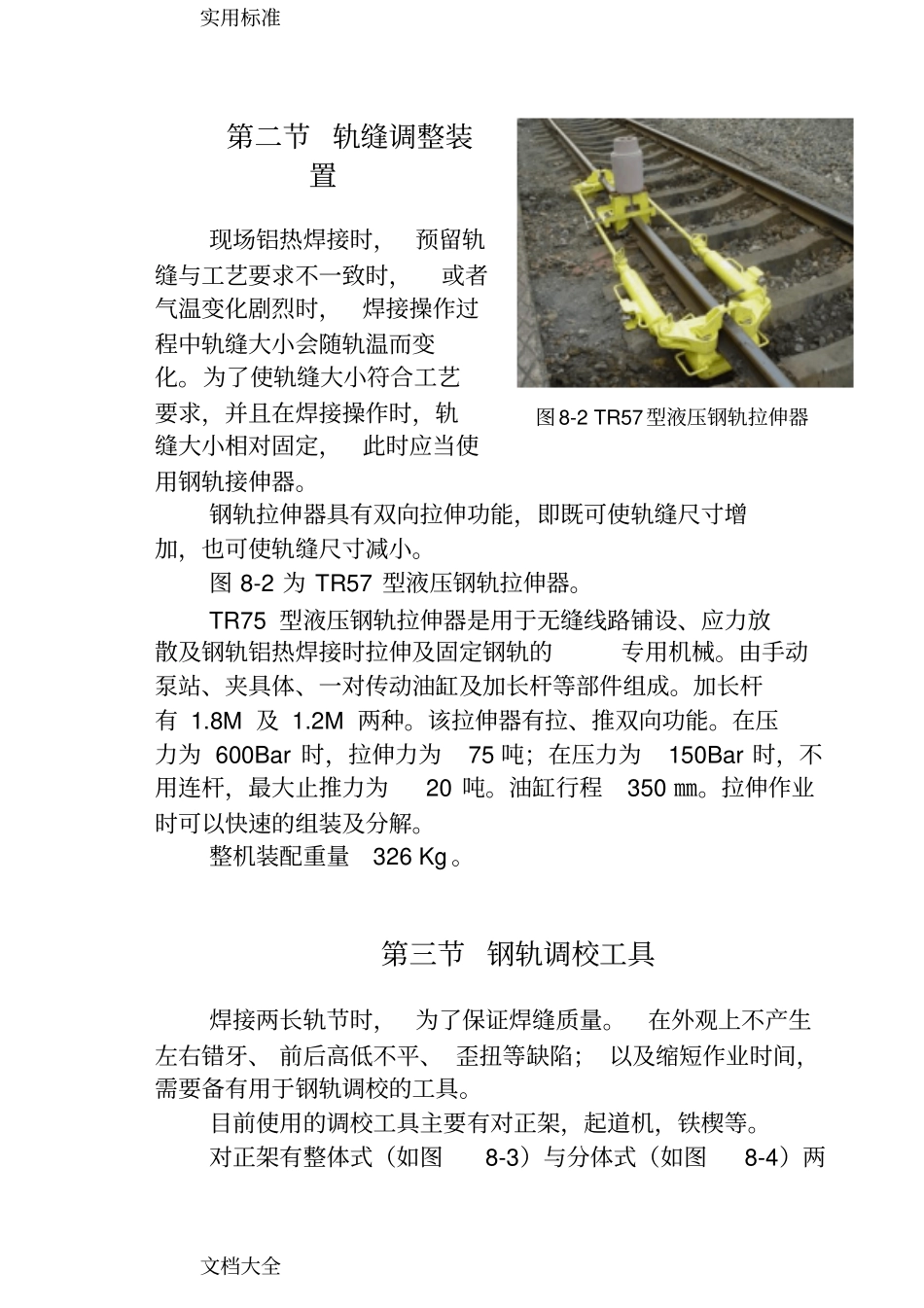

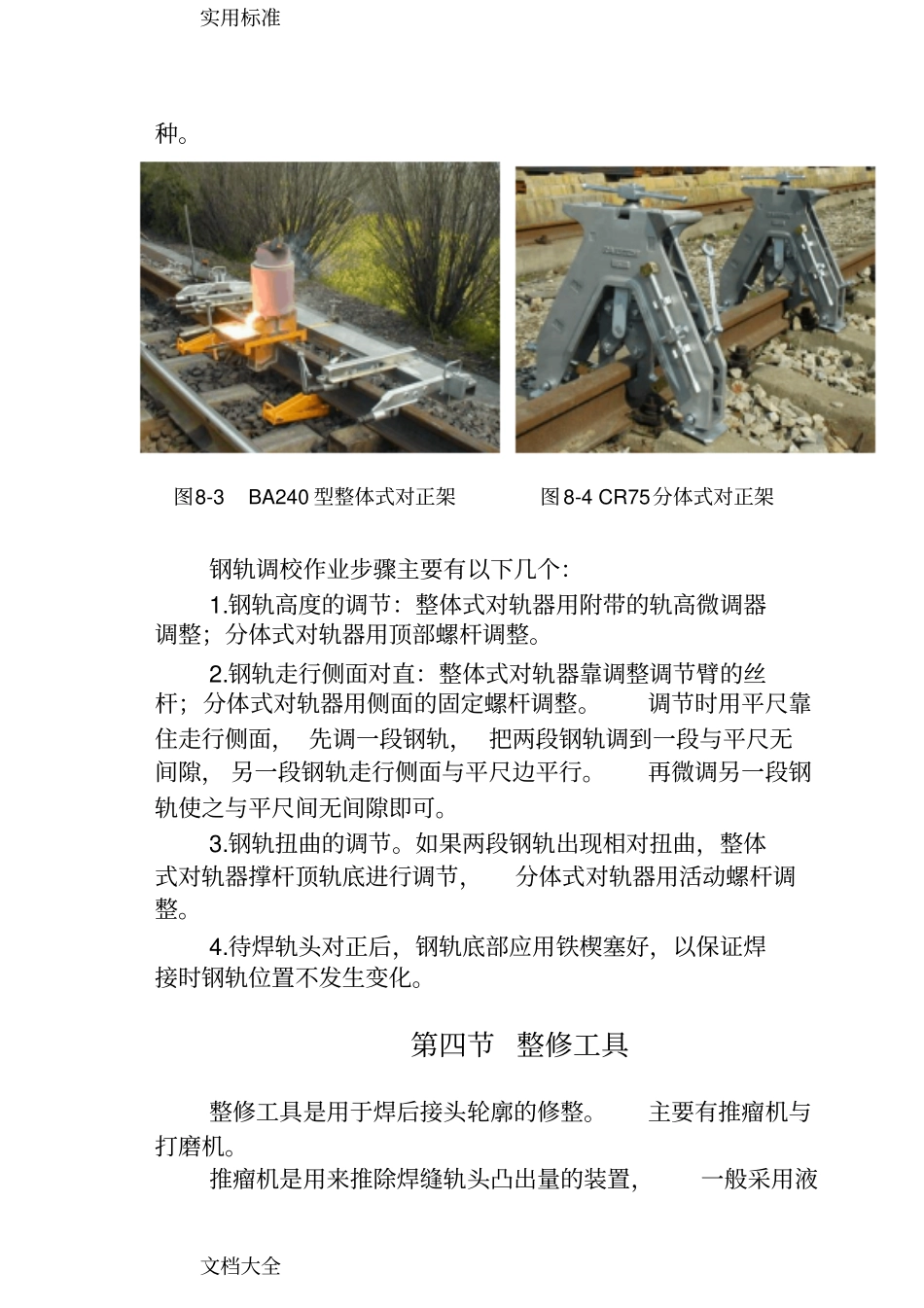

实用标准文档大全第八章钢轨铝热焊接使用的工具“工若善其事，必先利其器”，焊接工具影响焊接质量和工作效率。因此，在进行铝热焊接钢轨时，必须备有一套完整的、符合规格的工具。铝热焊工必须熟悉每一件焊接工具的作用和性能。第一节钢轨切断机具铝热焊接待焊钢轨轨端出现不符合工艺要求或相关技术条件要求的缺陷时，应当采用机械切断方法将钢轨切断。施工现场一般采用内燃或电动的砂轮切轨机，条件许可时，也可采用其它机械。一般不推荐采用火焰切割方法。图8-1为HC355型内燃切轨机。HC355型内燃锯轨机为主机和夹轨支架分体式结构，作业时可快速组装及分解。该机以二冲程汽油机为动力，功率在转速9750转/分时为5.8KW。使用两面加强型锯片。锯片中心孔径为25.4mm，直径355mm，厚度4mm，线速度为100m/s。锯轨时，锯片的转速为5400转/分。主机重18.9Kg，支撑架重9.5Kg。该机锯轨速度快，60Kg钢轨在1分半钟以内可以完成锯轨；并能保证锯轨断面垂直度在1毫米以内的精度要求。图8-1HC355型内燃切轨机实用标准文档大全第二节轨缝调整装置现场铝热焊接时，预留轨缝与工艺要求不一致时，或者气温变化剧烈时，焊接操作过程中轨缝大小会随轨温而变化。为了使轨缝大小符合工艺要求，并且在焊接操作时，轨缝大小相对固定，此时应当使用钢轨接伸器。钢轨拉伸器具有双向拉伸功能，即既可使轨缝尺寸增加，也可使轨缝尺寸减小。图8-2为TR57型液压钢轨拉伸器。TR75型液压钢轨拉伸器是用于无缝线路铺设、应力放散及钢轨铝热焊接时拉伸及固定钢轨的专用机械。由手动泵站、夹具体、一对传动油缸及加长杆等部件组成。加长杆有1.8M及1.2M两种。该拉伸器有拉、推双向功能。在压力为600Bar时，拉伸力为75吨；在压力为150Bar时，不用连杆，最大止推力为20吨。油缸行程350㎜。拉伸作业时可以快速的组装及分解。整机装配重量326Kg。第三节钢轨调校工具焊接两长轨节时，为了保证焊缝质量。在外观上不产生左右错牙、前后高低不平、歪扭等缺陷；以及缩短作业时间，需要备有用于钢轨调校的工具。目前使用的调校工具主要有对正架，起道机，铁楔等。对正架有整体式（如图8-3）与分体式（如图8-4）两图8-2TR57型液压钢轨拉伸器实用标准文档大全种。钢轨调校作业步骤主要有以下几个：1.钢轨高度的调节：整体式对轨器用附带的轨高微调器调整；分体式对轨器用顶部螺杆调整。2.钢轨走行侧面对直：整体式对轨器靠调整调节臂的丝杆；分体式对轨器用侧面的固定螺杆调整。调节时用平尺靠住走行侧面，先调一段钢轨，把两段钢轨调到一段与平尺无间隙，另一段钢轨走行侧面与平尺边平行。再微调另一段钢轨使之与平尺间无间隙即可。3.钢轨扭曲的调节。如果两段钢轨出现相对扭曲，整体式对轨器撑杆顶轨底进行调节，分体式对轨器用活动螺杆调整。4.待焊轨头对正后，钢轨底部应用铁楔塞好，以保证焊接时钢轨位置不发生变化。第四节整修工具整修工具是用于焊后接头轮廓的修整。主要有推瘤机与打磨机。推瘤机是用来推除焊缝轨头凸出量的装置，一般采用液图8-3BA240型整体式对正架图8-4CR75分体式对正架实用标准文档大全压驱动，按动力来源可分为手动及机动两种。按推瘤方向可分为单向推瘤与双向推瘤。由于铝热焊缝的结晶是从焊缝两侧熔合线处开始，至焊缝中心结束。因此，采用双向推瘤方式，推瘤外力与结晶方向一致，可防止焊缝中结晶裂纹等缺陷的产生。如果采用大锤或单向推瘤机整修，则可能会由于与结晶方向不一致的外力作用，使焊缝中产生结晶裂纹。图8-5为常用的手动液压推瘤机。用于铝热焊焊后打磨的专用设备为轨头仿形打磨机，打磨机用钢轨母材作基准，靠在母材轨顶行走的轮对移动磨削砂轮将铝热焊接头工作面打磨平顺。如图8-6。第五节氧气瓶和氧气调节器实用标准文档大全氧气瓶主要是用来灌装氧气之用。由于氧气储藏于瓶中，经常处于高压状态。因此，它是一种危险的压力容器，严防震动和撞击，特别是在气温很高的时侯，更不能暴晒。氧气瓶是用无缝钢管制成。顶部瓶口装有带手轮的气门开关，外面罩有瓶盖，以保护气门开关不受损坏。瓶底一般为正方形座，直立时可以放稳，横放时可防止滚动。在瓶身的上部和下部，各安有胶圈1个，...
