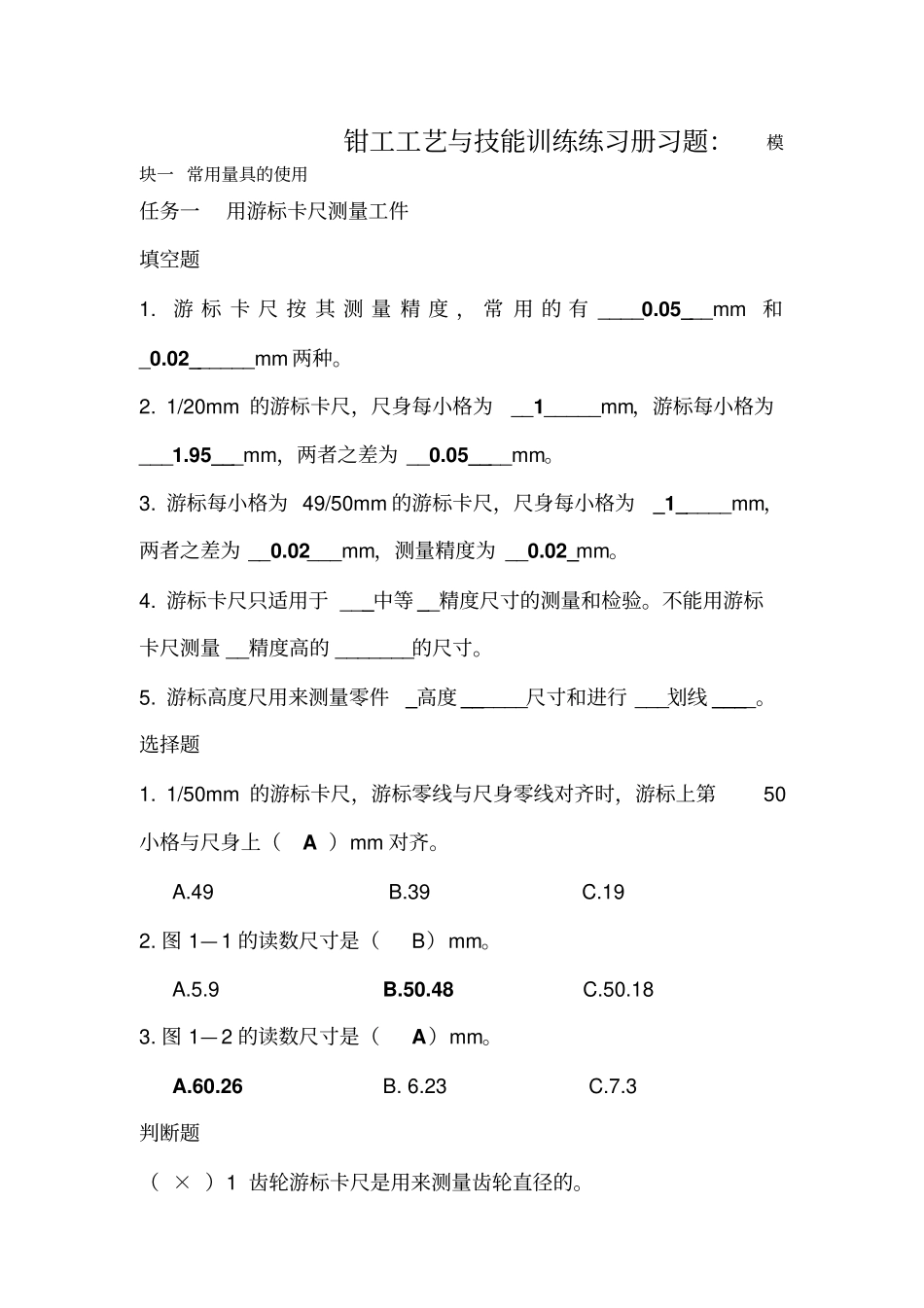

钳工工艺与技能训练练习册习题：模块一常用量具的使用任务一用游标卡尺测量工件填空题1.游标卡尺按其测量精度，常用的有____0.05___mm和_0.02______mm两种。2.1/20mm的游标卡尺，尺身每小格为__1_____mm，游标每小格为___1.95___mm，两者之差为__0.05____mm。3.游标每小格为49/50mm的游标卡尺，尺身每小格为_1_____mm，两者之差为__0.02___mm，测量精度为__0.02_mm。4.游标卡尺只适用于___中等__精度尺寸的测量和检验。不能用游标卡尺测量__精度高的_______的尺寸。5.游标高度尺用来测量零件_高度______尺寸和进行___划线____。选择题1.1/50mm的游标卡尺，游标零线与尺身零线对齐时，游标上第50小格与尺身上（A）mm对齐。A.49B.39C.192.图1—1的读数尺寸是（B）mm。A.5.9B.50.48C.50.183.图1—2的读数尺寸是（A）mm。A.60.26B.6.23C.7.3判断题（×）1齿轮游标卡尺是用来测量齿轮直径的。（×）2用游标卡尺测量精度要求高的工件，必须把游标卡尺的公差考虑进去。简答题1、用游标卡尺测量工件时怎样读数？P4答：1）读整数：读出游标零刻度线左侧尺身的整毫米数。2）读小数：读出游标哪一条刻线与尺身刻线对齐，格数与精度的乘积就是不是一的小数。3）最后把小数和整数加起来即为所测得的尺寸。2、使用游标卡尺时应注意哪些问题？P8答：1）测前校对零位。2）测量时测量爪与表面接触良好，且旋紧螺钉后再读数，以及尺寸变动及读数不准。任务2用千分尺测量工件填空题1、千分尺是一种_精密____量具，测量尺寸_精度____要比游标卡尺高，而且比较__灵敏____，用来测量加工__精度____要求较高的工件尺寸。2、千分尺测量螺杆上螺纹的螺距为__0.5___mm，当活动套管转一周时，螺杆即移动__0.5___mm，转1/50周（1格），即移动___0.01___mm。3、内径千分尺、深度千分尺、螺纹千分尺和公法线千分尺，分别用来测量__内径____、___深度___、___螺纹中径_____和___公法线长度________。4、外径千分尺由__尺架______、____砧座_____、____测微螺杆_____和_______固定套筒、微筒、棘轮、固定手柄___________________等组成。选择题1、千分尺的制作精度分为0级和1级两种，0级精度（C）。A稍差B一般C最高2、内径千分尺的刻线方向与外径千分尺刻线方向（A）。A相同B相反C相同或相反5、外径千分尺上棘轮的作用是（A）。A限制测量力B便于旋转微分筒C校正千分尺D补偿温度变化的影响判断题（×）1、螺纹千分尺是用来测量螺纹大径的。（×）2、其他千分尺与外径千分尺刻度和读数原理相同，其用途也是一样。（√）3、对于0~25mm的千分尺，测量前应将两测量面接触，活动套筒上的零刻度线应与固定套筒上的零刻线对齐。简答题1、千分尺测量工件时怎样读数？P12答：1）读出固定套管上漏出刻线的套毫米及半毫米数。2）再看微分筒哪一刻线与固定套管的基准线对齐，读出不足半毫米的小数部分。3）最后将两数相加，即为工件的测量尺寸。2、使用千分尺时应注意些什么？P15答：1）注意千分尺与工件具有相同温度。2）与工件接触时应用棘轮。3）测量时要考虑工件表面形状。任务3用百分表测量工件填空题1、用百分表测量工件时，长指针转一周，尺杆移动__1__mm；长指针转一格，尺杆移动_0.01___mm。当尺杆上升一个齿时，长指针转_1___格。2、内径百分表用来测量_孔径_和孔的形状误差。3、内径百分表的示值误差较大，一般为__±0.015___mm。判断题1、内径百分表的示值误差很小，在测量前不要用百分表校对尺寸。（×）2、用百分表测量平面时，触头应与平面垂直。（√）3、发现精密量具有不正常现象时，应及时送交计量检修单位检修。（√）简答题试述百分表的刻线原理。P18—19答：齿杆上升1mm，长指针转一周，由于表盘上共刻100格，所以长指针每转一格表示齿杆移动0.01mm，故百分表的测量精度为0.01mm。任务4用万能游标量角器测量工件填空题1、万能游标量角器是用来测量工件____内外角度___的量具，按其游标测量精度分为_2′____和__5′____两种。2、2’万能游标量角器的尺身刻线每格为__1°__，游标刻线每格为___29/30°=58′__,二者之差为_2′_____。3、万能游标量角器，能测量范围___0°~320°_____度的任何角度。4、万能游标...
