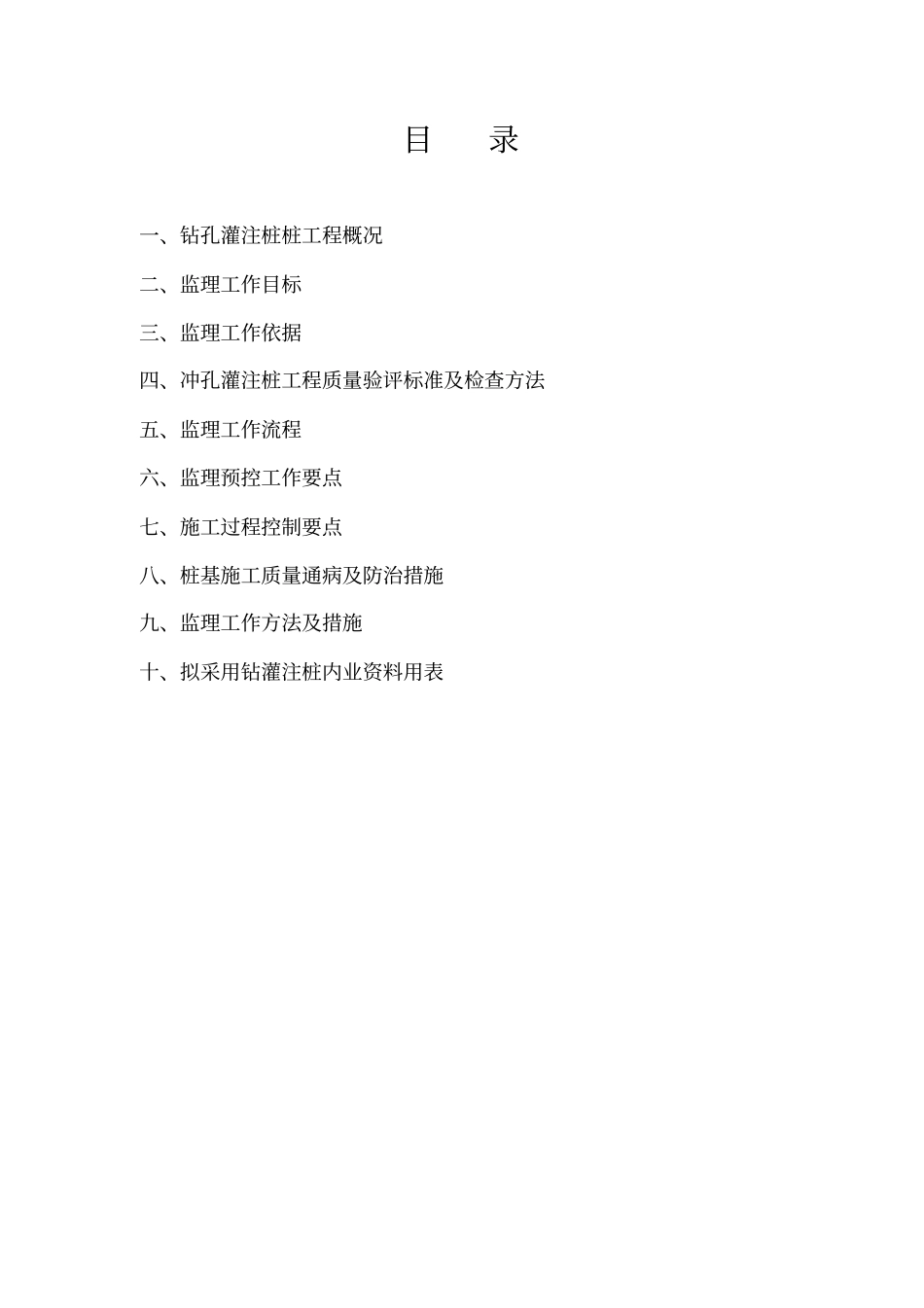

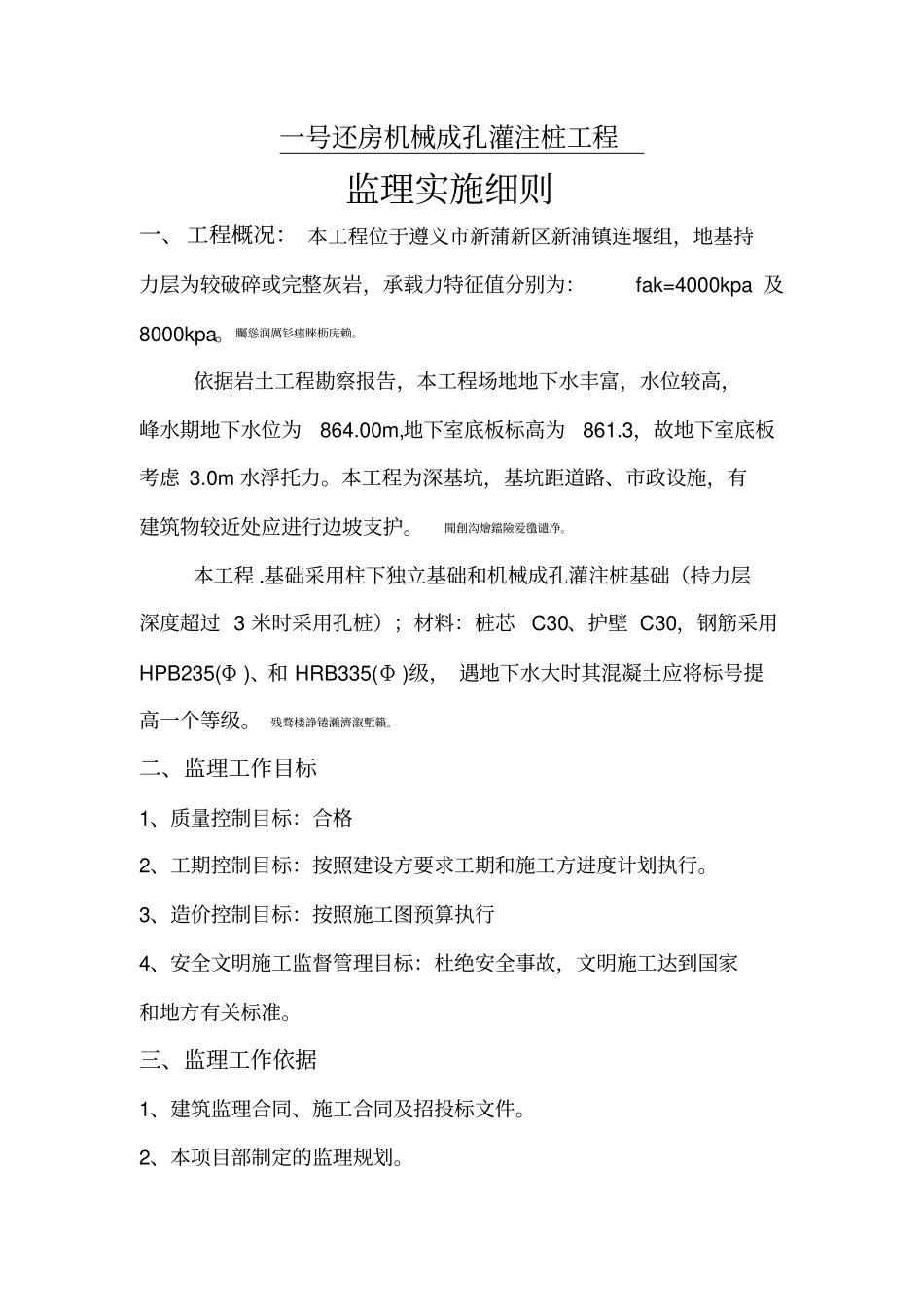

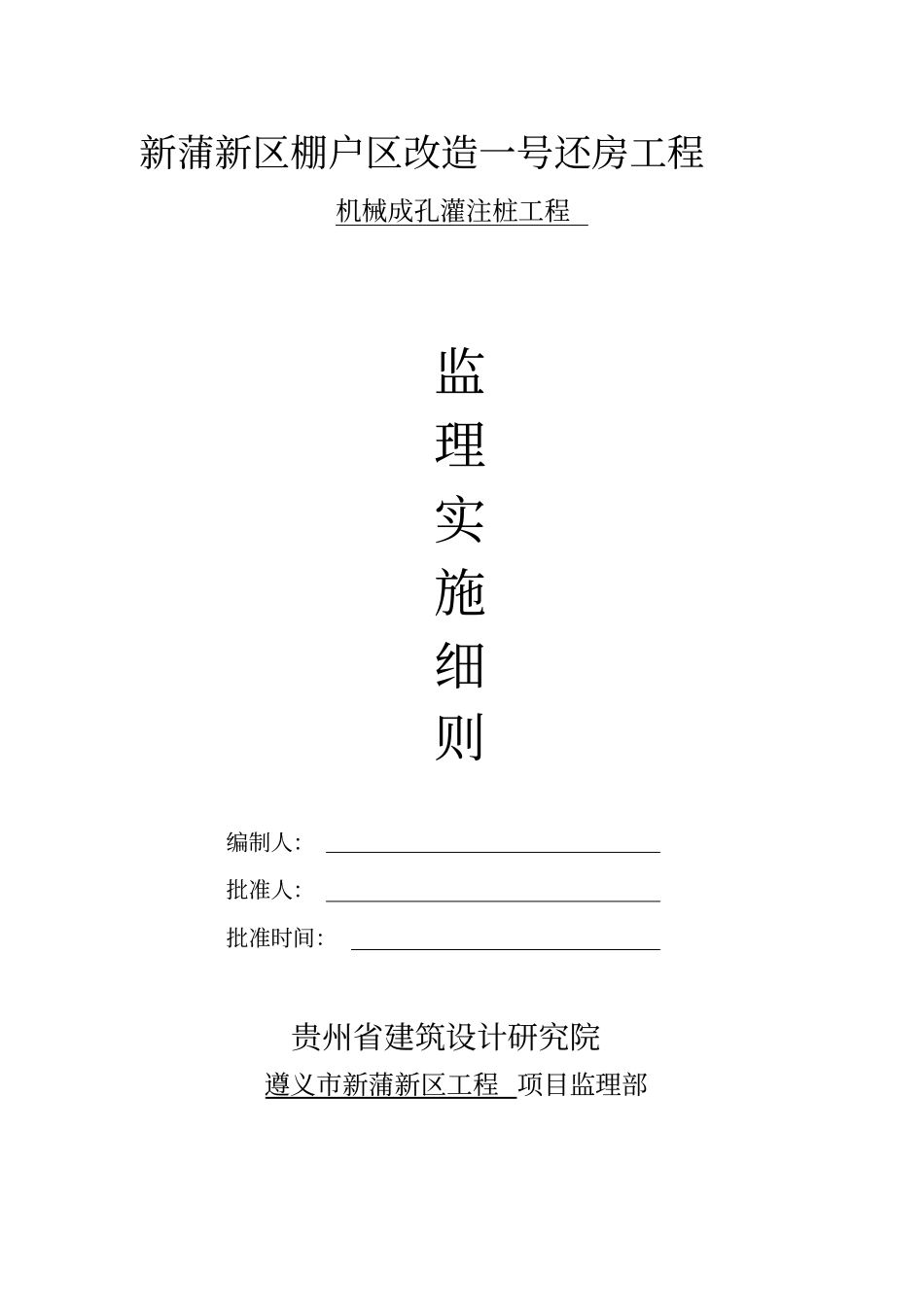

新蒲新区棚户区改造一号还房工程机械成孔灌注桩工程监理实施细则编制人：批准人：批准时间：贵州省建筑设计研究院遵义市新蒲新区工程项目监理部目录一、钻孔灌注桩桩工程概况二、监理工作目标三、监理工作依据四、冲孔灌注桩工程质量验评标准及检查方法五、监理工作流程六、监理预控工作要点七、施工过程控制要点八、桩基施工质量通病及防治措施九、监理工作方法及措施十、拟采用钻灌注桩内业资料用表一号还房机械成孔灌注桩工程监理实施细则一、工程概况：本工程位于遵义市新蒲新区新浦镇连堰组，地基持力层为较破碎或完整灰岩，承载力特征值分别为：fak=4000kpa及8000kpa。矚慫润厲钐瘗睞枥庑赖。依据岩土工程勘察报告，本工程场地地下水丰富，水位较高，峰水期地下水位为864.00m,地下室底板标高为861.3，故地下室底板考虑3.0m水浮托力。本工程为深基坑，基坑距道路、市政设施，有建筑物较近处应进行边坡支护。聞創沟燴鐺險爱氇谴净。本工程.基础采用柱下独立基础和机械成孔灌注桩基础（持力层深度超过3米时采用孔桩）；材料：桩芯C30、护壁C30，钢筋采用HPB235(Φ)、和HRB335(Φ)级，遇地下水大时其混凝土应将标号提高一个等级。残骛楼諍锩瀨濟溆塹籟。二、监理工作目标1、质量控制目标：合格2、工期控制目标：按照建设方要求工期和施工方进度计划执行。3、造价控制目标：按照施工图预算执行4、安全文明施工监督管理目标：杜绝安全事故，文明施工达到国家和地方有关标准。三、监理工作依据1、建筑监理合同、施工合同及招投标文件。2、本项目部制定的监理规划。3、工程桩设计图纸、技术说明及设计变更。4、经审批的钻孔灌注桩施工组织设计。5、本分部工程执行的标准、规范：①《建筑桩基技术规范》（JGJ94-94）②《建筑地基与基础工程施工及验收规范》（GB50202-2002）③《建筑工程质量验收统一标准》（GB50300-2001）④《工程测量规范》（GB50026-93）⑤《钢筋焊接及验收规程》（JGJ18-2003）⑥《混凝土结构工程施工质量验收规范》（GB50204-2002）⑦《建筑工程监理规范》（GB50319-2000）四、钻孔灌注桩工程质量验评标准及检查方法项序检查项目允许偏差或允许值检查方法单位数量主控项目1桩位单桩D/6，且不在大于100基坑开挖前量护筒，开挖后量桩中心群桩D/6，且不在大于1502孔深㎜+300只深不浅，用重锤测，或测钻杆、套管长度，嵌岩桩应确保进入设计要求的嵌岩深度。3桩体质量检验按基桩检测技术规范。如钻芯取样，大直径嵌岩桩应钻至桩尖下50㎝按基桩检测技术规范4混凝土强度设计要求试件报告或钻芯取样送检5承载力按基桩检测技术规范按基桩检测技术规范1垂直度<1%测套管或钻杆，或用超志波探一般项目测。干施工时吊垂球2桩径㎜±50井径仪或超声波检测，干施工时用钢尺量，人工挖孔桩不包括内衬厚度。3泥浆比重(粘土或砂性土中)1.15-1.20用比重计测清孔后在距孔底50㎝处取样4泥浆面标高(高于地下水位)m0.5-1.0目测5用沉渣厚度:端承桩磨擦桩㎜㎜≤50≤150用沉渣仪或重锤测量6混凝土坍落度:水下灌注干施工㎜㎜160-22070-100坍落度仪7钢筋笼安装深度㎜±100作钢尺量8混凝土充盈系数>1检查每根桩的实际灌注量9桩顶标高㎜+30-50水准仪(需扣除桩顶浮浆层及劣质桩体)五、监理工作流程1、钻孔桩施工监理控制总流程见附表一。2、工序质量监理控制程序合格酽锕极額閉镇桧猪訣锥。不合格、整改合格彈贸摄尔霁毙攬砖卤庑。附表一：謀荞抟箧飆鐸怼类蒋薔。监理巡视监理巡视、旁站监理验收准备工作工序1班组自检项目部检查工序2原材料检验水泥、砂石、钢筋复试抄平、放线设置标高桩、放轴线、定桩位钢筋笼绑扎保证主筋、箍筋间距及直径、长度钻机就位保证平整、稳固开钻对好桩位，开机钻孔，达到控制深度停钻，提钻，检查成孔质量，测泥浆性能钻深测定保证孔深及沉渣厚度符合要求泥浆清理必须随钻随清随运成孔质量检测会同各方，检查成孔，清孔质量吊放钢筋笼绑扎保护层垫块、避免碰撞孔壁，确保钢筋位置准确，连接采用焊接灌注保证混凝土连续灌注，坍落度18~22CM，桩顶标高符合要求养护六、监理工作预控要点1、检查施工图纸的有效性，参加设计交底，并提出阅图意见，并形成会议纪要，便于...
