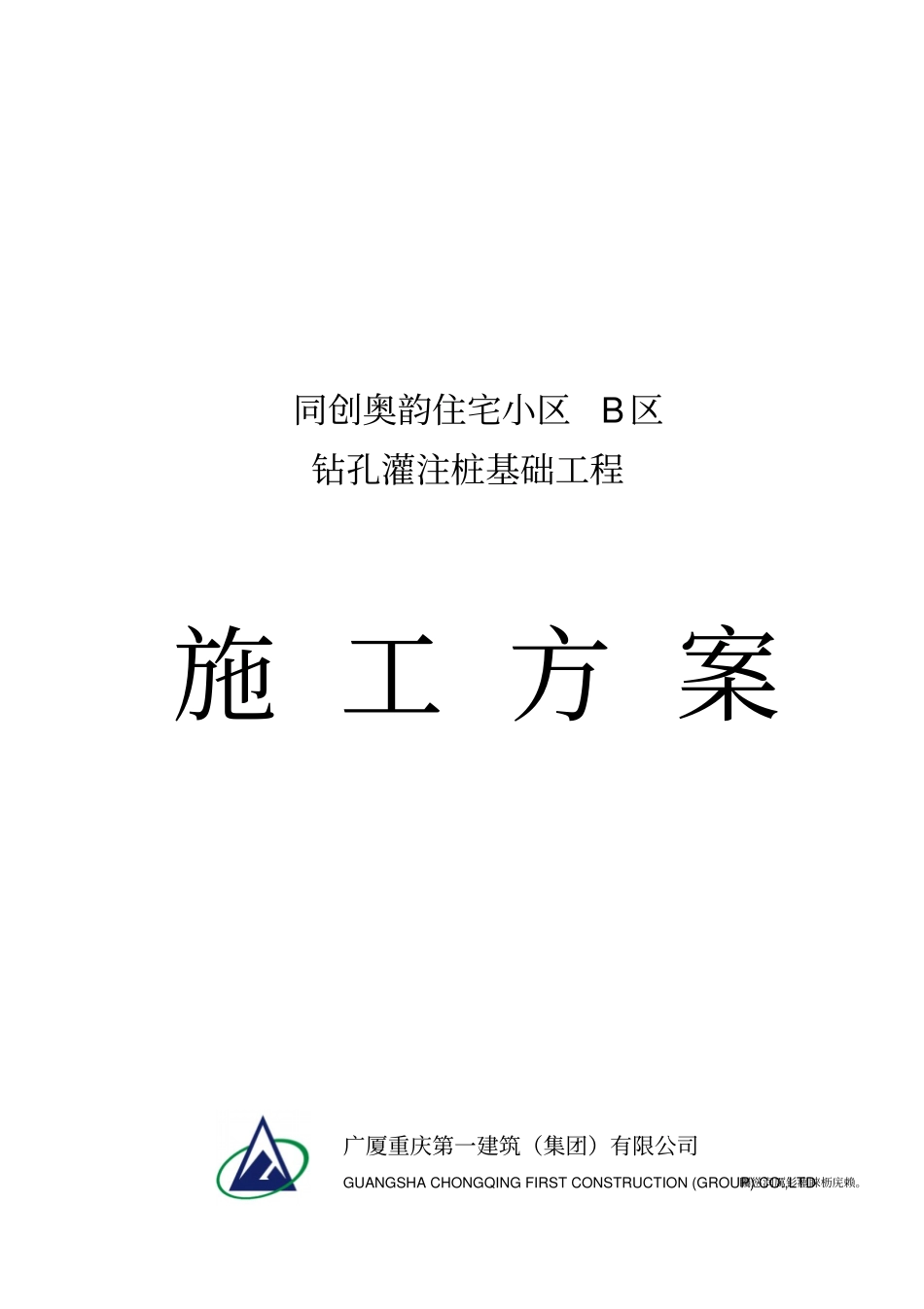

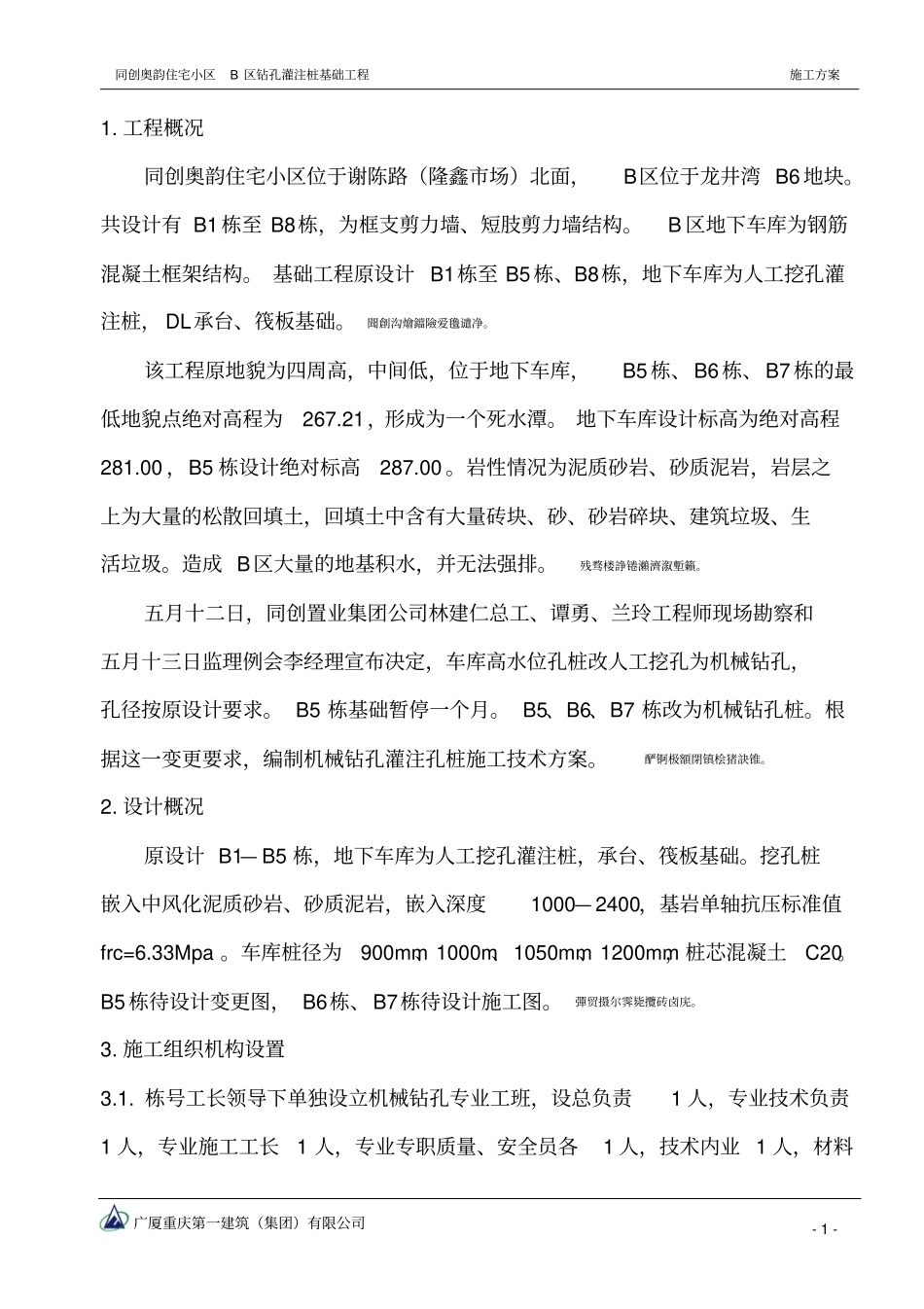

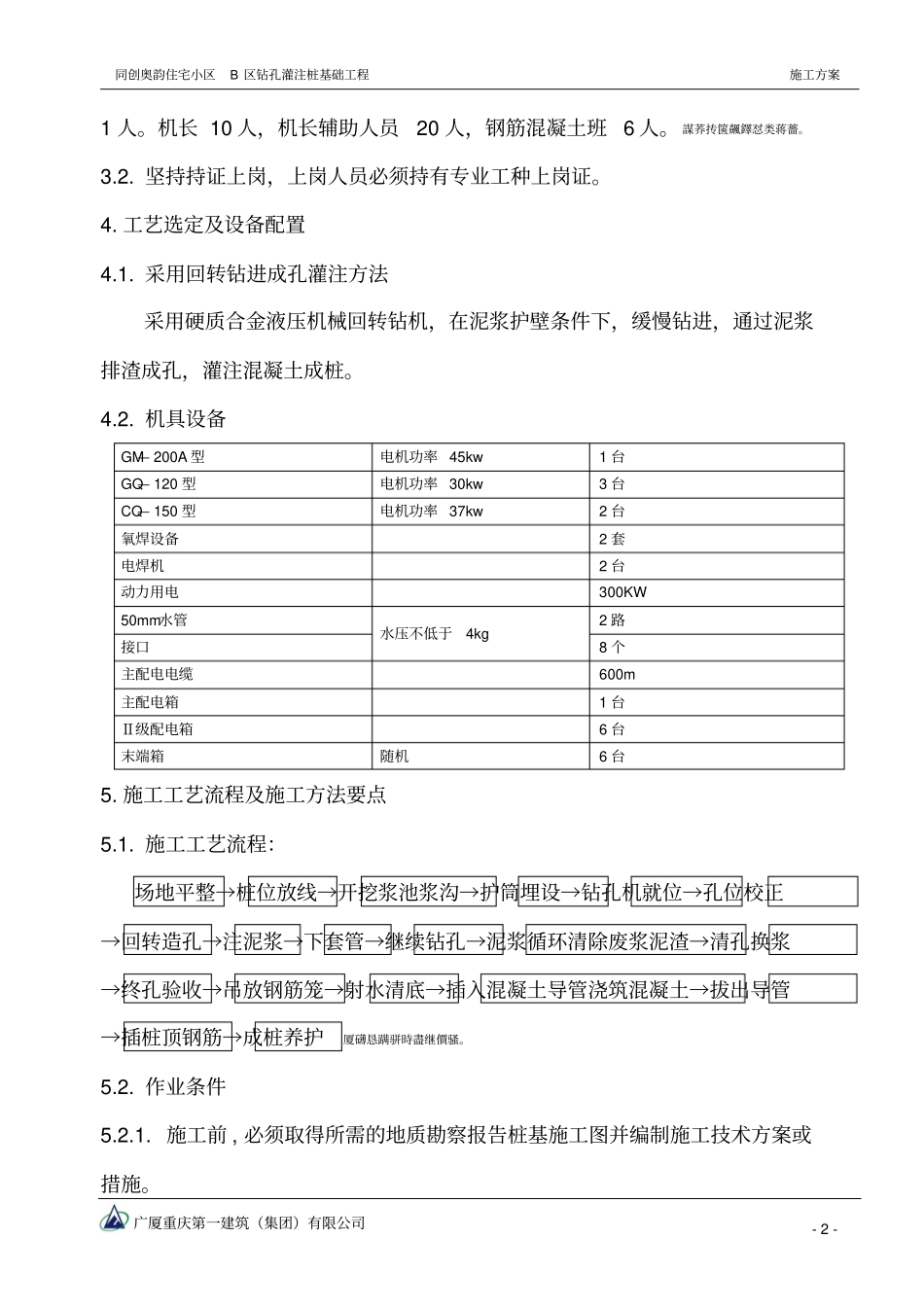

同创奥韵住宅小区B区钻孔灌注桩基础工程施工方案广厦重庆第一建筑（集团）有限公司GUANGSHACHONGQINGFIRSTCONSTRUCTION(GROUP)CO.,LTD矚慫润厲钐瘗睞枥庑赖。同创奥韵住宅小区B区钻孔灌注桩基础工程施工方案广厦重庆第一建筑（集团）有限公司-1-1.工程概况同创奥韵住宅小区位于谢陈路（隆鑫市场）北面，B区位于龙井湾B6地块。共设计有B1栋至B8栋，为框支剪力墙、短肢剪力墙结构。B区地下车库为钢筋混凝土框架结构。基础工程原设计B1栋至B5栋、B8栋，地下车库为人工挖孔灌注桩，DL承台、筏板基础。聞創沟燴鐺險爱氇谴净。该工程原地貌为四周高，中间低，位于地下车库，B5栋、B6栋、B7栋的最低地貌点绝对高程为267.21，形成为一个死水潭。地下车库设计标高为绝对高程281.00，B5栋设计绝对标高287.00。岩性情况为泥质砂岩、砂质泥岩，岩层之上为大量的松散回填土，回填土中含有大量砖块、砂、砂岩碎块、建筑垃圾、生活垃圾。造成B区大量的地基积水，并无法强排。残骛楼諍锩瀨濟溆塹籟。五月十二日，同创置业集团公司林建仁总工、谭勇、兰玲工程师现场勘察和五月十三日监理例会李经理宣布决定，车库高水位孔桩改人工挖孔为机械钻孔，孔径按原设计要求。B5栋基础暂停一个月。B5、B6、B7栋改为机械钻孔桩。根据这一变更要求，编制机械钻孔灌注孔桩施工技术方案。酽锕极額閉镇桧猪訣锥。2.设计概况原设计B1—B5栋，地下车库为人工挖孔灌注桩，承台、筏板基础。挖孔桩嵌入中风化泥质砂岩、砂质泥岩，嵌入深度1000—2400，基岩单轴抗压标准值frc=6.33Mpa。车库桩径为900mm、1000m、1050mm、1200mm，桩芯混凝土C20。B5栋待设计变更图，B6栋、B7栋待设计施工图。彈贸摄尔霁毙攬砖卤庑。3.施工组织机构设置3.1.栋号工长领导下单独设立机械钻孔专业工班，设总负责1人，专业技术负责1人，专业施工工长1人，专业专职质量、安全员各1人，技术内业1人，材料同创奥韵住宅小区B区钻孔灌注桩基础工程施工方案广厦重庆第一建筑（集团）有限公司-2-1人。机长10人，机长辅助人员20人，钢筋混凝土班6人。謀荞抟箧飆鐸怼类蒋薔。3.2.坚持持证上岗，上岗人员必须持有专业工种上岗证。4.工艺选定及设备配置4.1.采用回转钻进成孔灌注方法采用硬质合金液压机械回转钻机，在泥浆护壁条件下，缓慢钻进，通过泥浆排渣成孔，灌注混凝土成桩。4.2.机具设备GM—200A型电机功率45kw1台GQ—120型电机功率30kw3台CQ—150型电机功率37kw2台氧焊设备2套电焊机2台动力用电300KW50mm水管水压不低于4kg2路接口8个主配电电缆600m主配电箱1台Ⅱ级配电箱6台末端箱随机6台5.施工工艺流程及施工方法要点5.1.施工工艺流程：场地平整→桩位放线→开挖浆池浆沟→护筒埋设→钻孔机就位→孔位校正→回转造孔→注泥浆→下套管→继续钻孔→泥浆循环清除废浆泥渣→清孔换浆→终孔验收→吊放钢筋笼→射水清底→插入混凝土导管浇筑混凝土→拔出导管→插桩顶钢筋→成桩养护厦礴恳蹒骈時盡继價骚。5.2.作业条件5.2.1.施工前,必须取得所需的地质勘察报告桩基施工图并编制施工技术方案或措施。同创奥韵住宅小区B区钻孔灌注桩基础工程施工方案广厦重庆第一建筑（集团）有限公司-3-5.2.2.施工场地内所有障碍物和地下埋设物已经排除5.2.3.场地已整平周围已设排水设施对场地中影响施工机械进场的松软土层已进行适当碾压处理5.2.4.施工临时供水供电运输道路及小型临时设施已经铺设或修筑泥浆池及废浆处理池等已设置桩轴线控制及水准基点桩已经设置并编号且经复核桩孔位置已经放线并钉标桩定位或撒石灰茕桢广鳓鯡选块网羈泪。5.2.5.已进行成孔试验数量不少于2个摸清地质情况并取得有关成孔技术参数5.3主要施工工艺方法要点；5.3.1.钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。鹅娅尽損鹌惨歷茏鴛賴。5.3.2.钻孔及注泥浆：调直机架挺杆，对好桩位（用对位圈），开动机器钻进，出土，达到一定深度（视土质和地下水情况）停钻，孔内注人事先调制好的泥浆，然后继续进钻。籟丛妈羥为贍偾蛏练淨。孔深在30m以内，采用正循环工艺成孔，超过30m时用反循环工...
