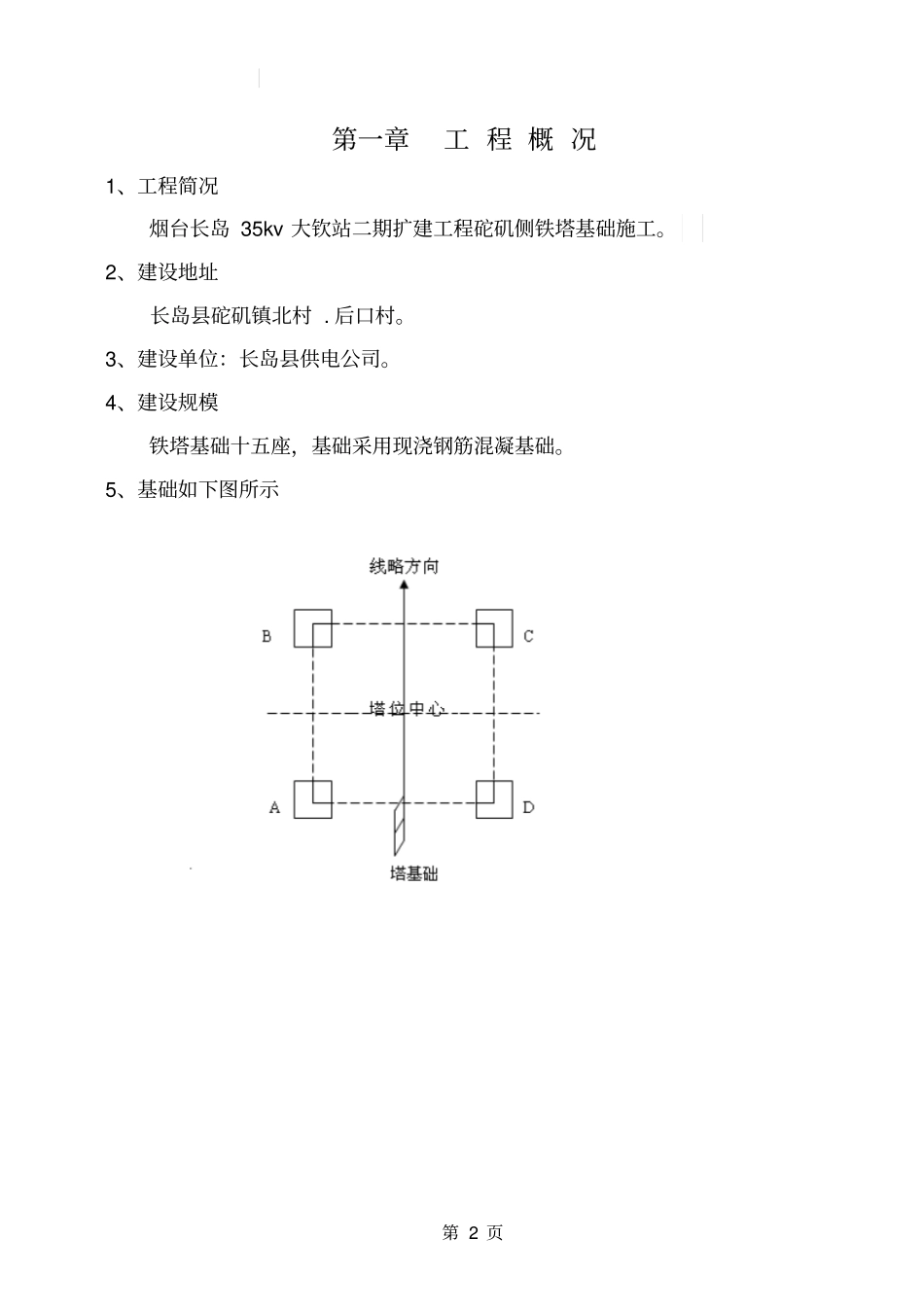

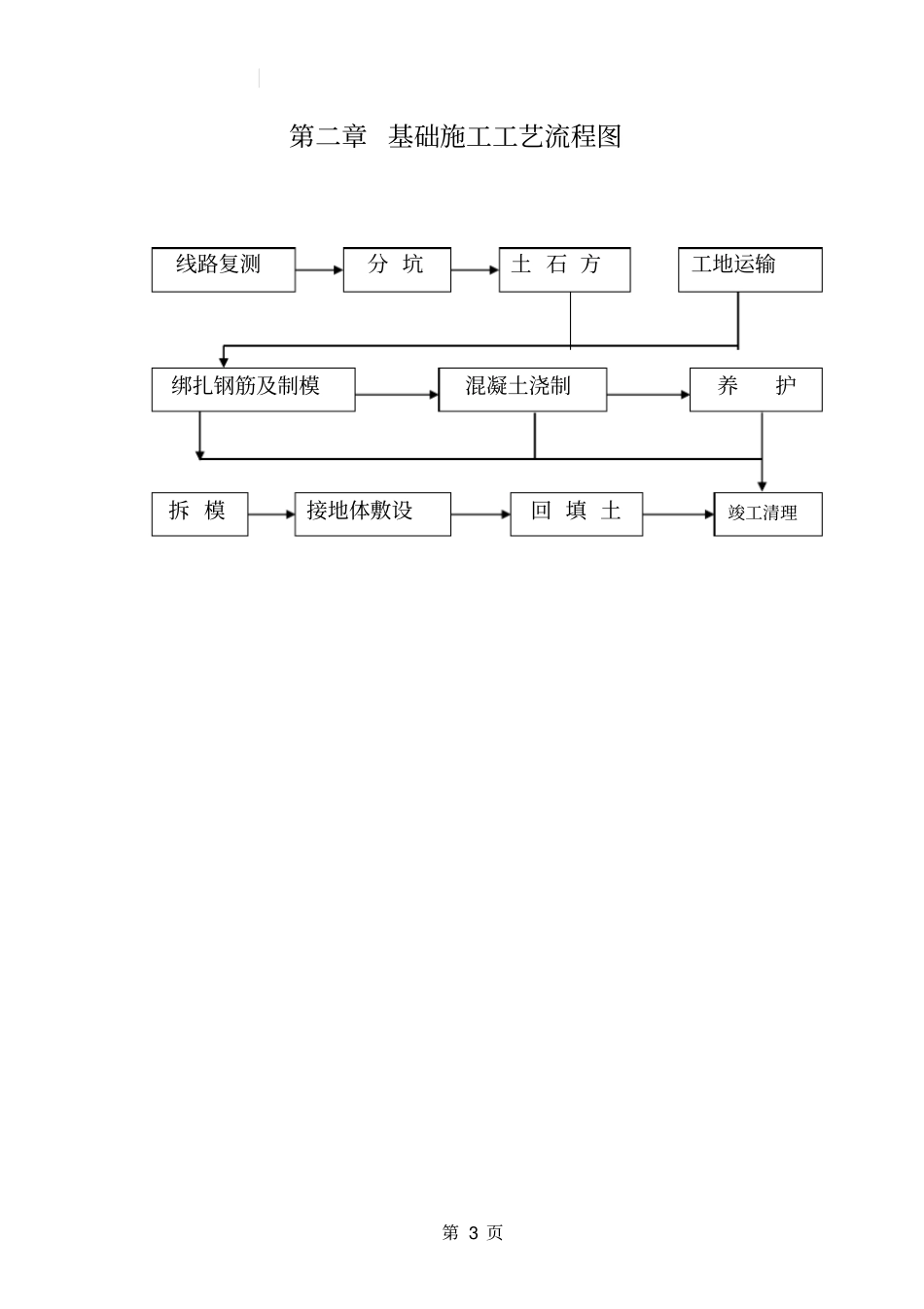

第1页目录第一章工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第二章基础施工工艺流程图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第三章线路复测、分坑⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第四章土石方工程施工方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5第五章基础浇制施工方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7第六章质量要求及检查方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14第七章安全施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19第八章基础保护、文明施工与环境保护措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23第九章现场规划、统一平面布置图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25第十章主要施工机械投入计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26第十一章施工工期及施工进度计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28第十二章管理人员配备及劳动力安排⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯29第2页第一章工程概况1、工程简况烟台长岛35kv大钦站二期扩建工程砣矶侧铁塔基础施工。2、建设地址长岛县砣矶镇北村.后口村。3、建设单位：长岛县供电公司。4、建设规模铁塔基础十五座，基础采用现浇钢筋混凝基础。5、基础如下图所示第3页第二章基础施工工艺流程图线路复测分坑土石方工地运输绑扎钢筋及制模混凝土浇制养护拆模接地体敷设回填土竣工清理第4页第三章线路复测、分坑1、线路复测1.1对所使用的经纬仪、钢卷尺、标尺等测量工具，须在有效使用期内，并且必须进行校正，符合精度要求方可使用，经纬仪最小读数不大于1′。1.2依据设计平断面图及杆塔明细表，核对现场桩位是否与设计图纸提供的数椐相符（档距、高差、转角、跨越等），复测主要内容和允许误差见第六章线路复测质量要求及检查方法（表1）。1.3各施工段复测时应向相邻段延伸2-3个桩位，并互相协调，直至线路贯通并与设计图纸相符。1.4对遗失桩应按要求进行补钉，其精度应满足表1要求。1.5复测完成后，应及时填写复测记录和复测分坑关键工序把关卡中的复测记录项目。2、基础分坑2.1本工程根据塔位的具体地形配置了不同长度的接腿，因此在基础施工分坑时，必须核实塔位中心桩及地形是否正确，各塔位的A、B、C、D四个塔腿与中心桩的高差是否符合《铁塔及基础明细表》中所标注的数据。2.2分坑放样时，以基础中心桩为准，以基坑底与中心桩高差控制各个洞深。同时考虑基础浇制成型后基础表面露出地面高度满足设计要求，不能形成凹进地面现象。2.3校核基础保护范围及基础高低腿是否符合设计要求，如有不够时应及时通知项目部及设计。2.4铁塔基础施工应保留原设计中心桩，以便恢复中心桩和作为施工质量检查用，施工过程中无法保留的塔位中心桩，挖除前必须在平基影响范围以外的前、后、左、右方向钉出牢固的辅助桩，将塔位中心桩引出，并作好记录。第5页2.5铁塔及明细表及分坑浇制资料中所有高差均为相对中心桩而言,即中心桩处地面标高为±0.00m。第四章土石方工程施工方案1、开挖前必须核对铁塔及基础明细表上数据是否与分坑资料上一致。2、检查塔位桩，控制桩是否完好，转角方向、中心桩位置、上拔下压基础布置是否正确。3、各种基础型式开挖尺寸和深度详见分坑浇制图。4、基础开挖时，如遇地质条件与设计不符（基础埋深不够、边坡保护不够、等），或有溶洞、岩石裂缝、墓穴、滑坡等，应及时通知项目部，以便报监理及设计单位处理。5、本工程斜柱柔性基础基坑开挖时，应视土质情况放好边坡，并且按设计要求打好垫层。6、本工程半掏挖基坑开挖时，掏挖部分要求尽量做到以“坑壁成型”代替侧向模板，使底板四边嵌入岩石（或原状土）中，当基坑挖至掏挖部分上平面深度时，一般不允许再采用爆破的方法而采用人工开凿。7、基坑开挖不得超深，一般情况下基坑不要一次挖到设计埋深，应预留200mm，在浇制混凝土时才挖至设计深度，如出现基坑超深不得用土回填，超深部分必须采取铺石灌浆处理，严禁在浮土上浇制基础。8、基础土石方开挖时，须结合现场实际情况慎重进行，不可贸然开方；对于降基量较小的基础，可与基坑开挖同时完成。9、在施工基面的开凿过程中，凡超过2米高的后边坡均须采取分级放坡，严禁形成直陡坡。10、挖完后必须用经纬仪、塔尺，...
