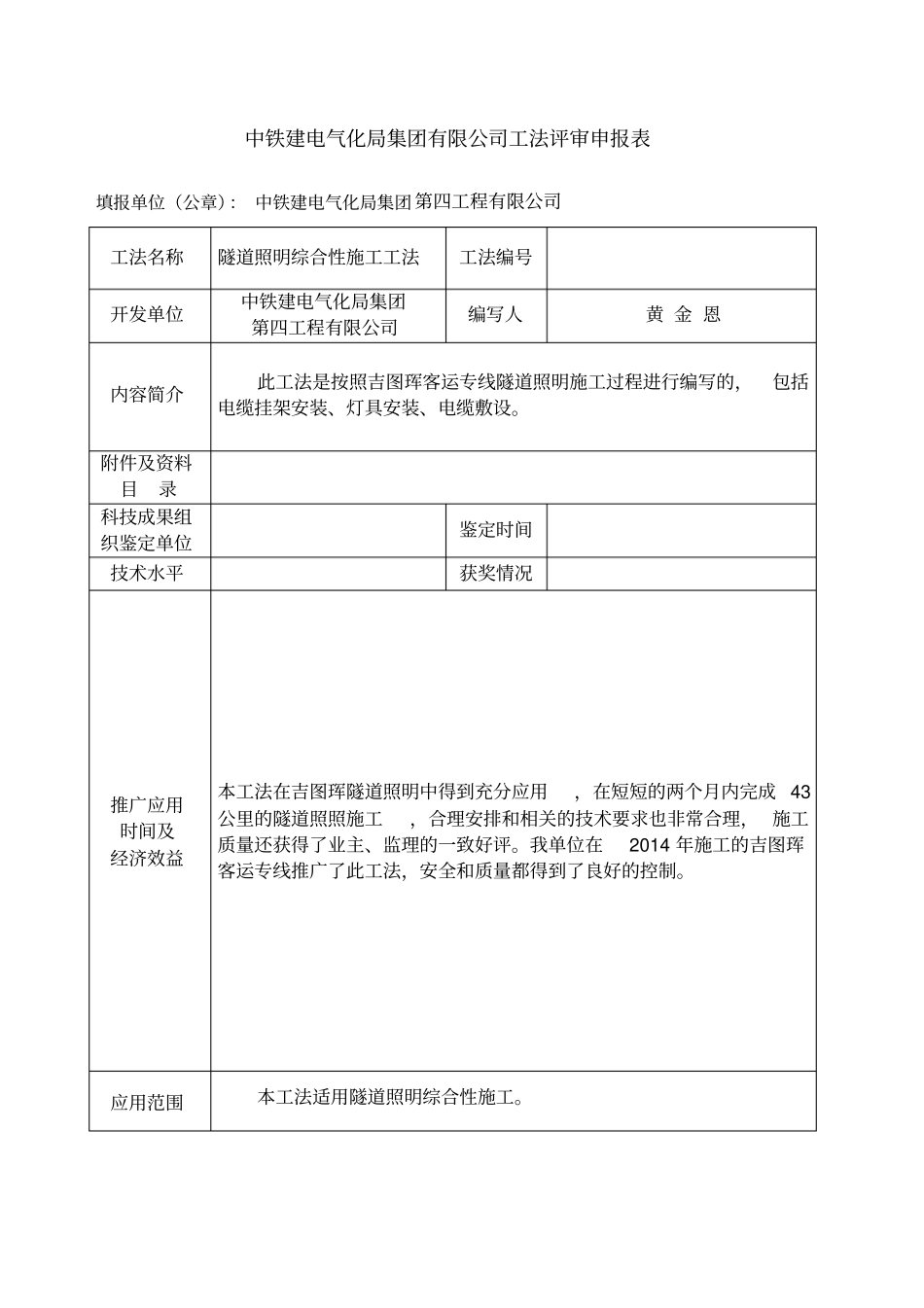

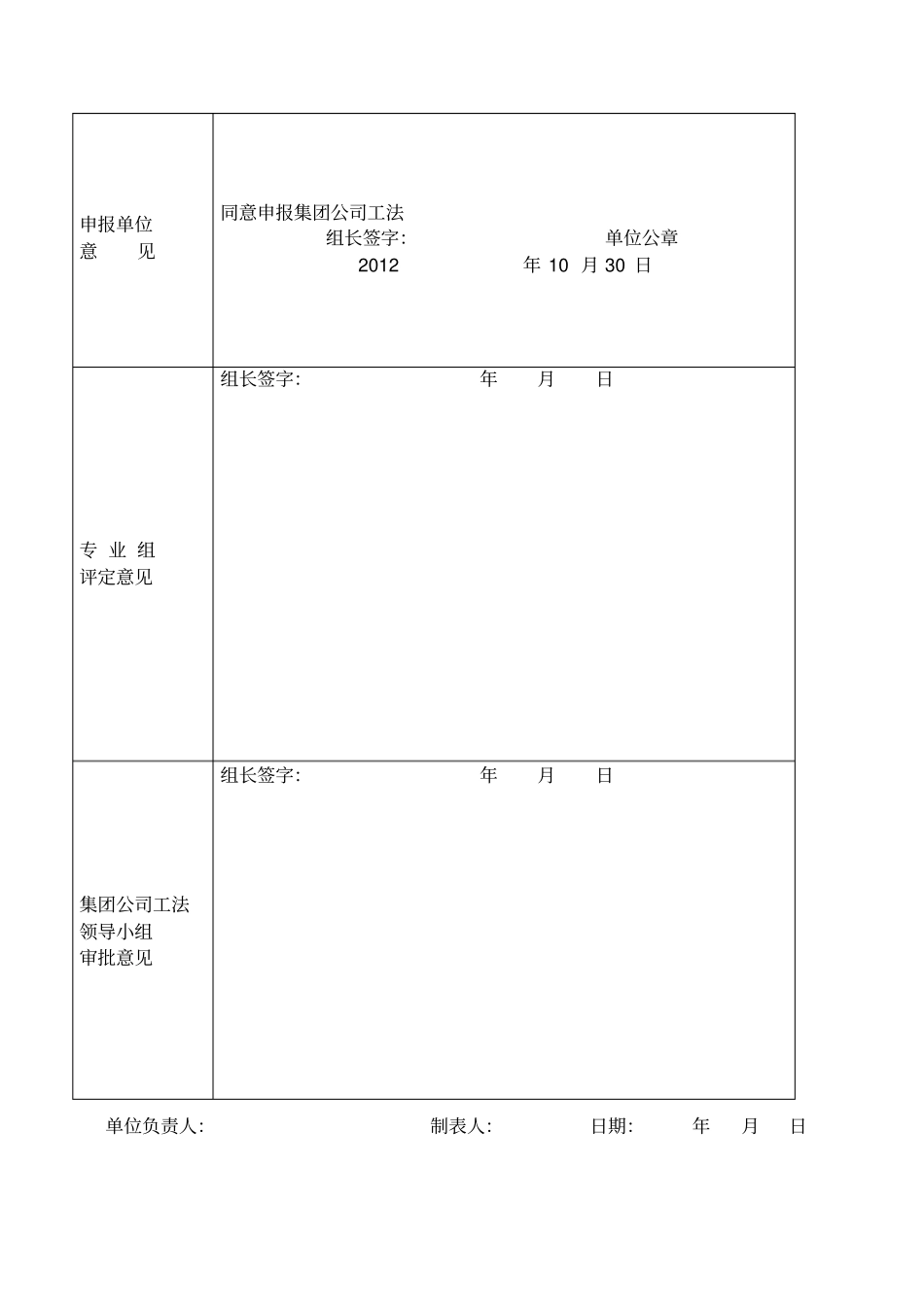

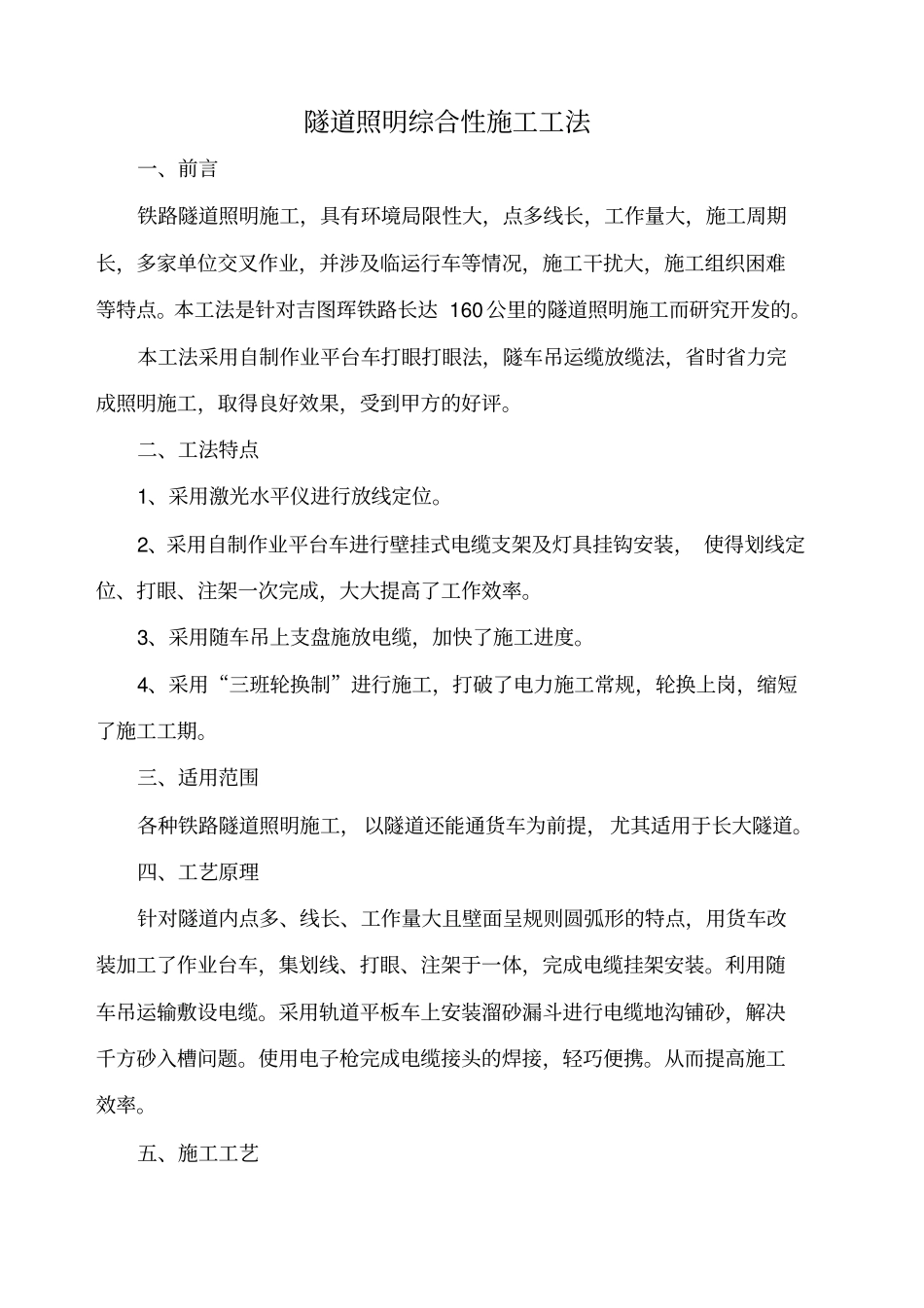

中铁建电气化局集团有限公司工法评审申报表填报单位（公章）：中铁建电气化局集团第四工程有限公司工法名称隧道照明综合性施工工法工法编号开发单位中铁建电气化局集团第四工程有限公司编写人黄金恩内容简介此工法是按照吉图珲客运专线隧道照明施工过程进行编写的，包括电缆挂架安装、灯具安装、电缆敷设。附件及资料目录科技成果组织鉴定单位鉴定时间技术水平获奖情况推广应用时间及经济效益本工法在吉图珲隧道照明中得到充分应用，在短短的两个月内完成43公里的隧道照照施工，合理安排和相关的技术要求也非常合理，施工质量还获得了业主、监理的一致好评。我单位在2014年施工的吉图珲客运专线推广了此工法，安全和质量都得到了良好的控制。应用范围本工法适用隧道照明综合性施工。单位负责人：制表人：日期：年月日申报单位意见同意申报集团公司工法组长签字：单位公章2012年10月30日专业组评定意见组长签字：年月日集团公司工法领导小组审批意见组长签字：年月日隧道照明综合性施工工法一、前言铁路隧道照明施工，具有环境局限性大，点多线长，工作量大，施工周期长，多家单位交叉作业，并涉及临运行车等情况，施工干扰大，施工组织困难等特点。本工法是针对吉图珲铁路长达160公里的隧道照明施工而研究开发的。本工法采用自制作业平台车打眼打眼法，隧车吊运缆放缆法，省时省力完成照明施工，取得良好效果，受到甲方的好评。二、工法特点1、采用激光水平仪进行放线定位。2、采用自制作业平台车进行壁挂式电缆支架及灯具挂钩安装，使得划线定位、打眼、注架一次完成，大大提高了工作效率。3、采用随车吊上支盘施放电缆，加快了施工进度。4、采用“三班轮换制”进行施工，打破了电力施工常规，轮换上岗，缩短了施工工期。三、适用范围各种铁路隧道照明施工，以隧道还能通货车为前提，尤其适用于长大隧道。四、工艺原理针对隧道内点多、线长、工作量大且壁面呈规则圆弧形的特点，用货车改装加工了作业台车，集划线、打眼、注架于一体，完成电缆挂架安装。利用随车吊运输敷设电缆。采用轨道平板车上安装溜砂漏斗进行电缆地沟铺砂，解决千方砂入槽问题。使用电子枪完成电缆接头的焊接，轻巧便携。从而提高施工效率。五、施工工艺（一）工艺流程（二）工艺操作1.图纸审核1）按照规范要求审查图纸是否齐全，工程数量和主要设备材料表中的设备、材料、型号、规格、数量是否与施工图中相符。2）设计图是否符合有关规范、标准或技术条件的规定。3）设备布局是否合理、正确，线路、径路是否符合规定和实际，两者有无矛盾和相互干扰。设备安装尺寸有无错误或不当，接线图、配线图、平面图及安装图有无错、漏，联锁及对应关系是否正确。4）有无特殊施工要求，技术上有无困难，能否保证施工安全和质量等。2.施工调查1）工程概况了解掌握各个隧道的工程分布情况，主要工程数量，相关施工队伍的分布情况及交通状况，工程的施工进度，临运车辆情况，隧道照明施工条件是否具备，特殊隧道的基本情况，等等。2）核对设计文件根据设计文件提供的工程数量和预留沟槽管道情况，通过调查核对与实际情况是否相符，落实设备安装位置和线路、径路是否与现场实际相符，各种施工干扰是否与设计一致。3）作业环境一般来说，铁路隧道照明施工的作业环境具有以下几点共性：①新建隧道，无照明设施，阴冷潮湿。编制施工组织设计图纸审核施工调查加工作业台车打眼注架灯具安装电缆敷设配电箱安装通电调试试验②隧道长，运输不便，施工局限性大。③牵涉铺架、电气化、给排水等单位交叉施工，干扰大。4）作业特点①点多、线长、工作量大，要求标准化作业，统一工艺，统一标准。②因为存在施工条件是否成熟和交叉施工的情况，既要依照作业程序，又要根据实际情况灵活调整。③因受隧道内条件限制，要按期完成施工任务困难很大，投入的人力、物力都很大，因此必须依靠先进的施工方法才能确保工程顺利完工。4.加工作业台车根据各隧道照明设计的不同，作业台车的加工尺寸有所不同，施工时可根据具体情况进行调整。根据各隧道照明设计的不同，作业台车的加工尺寸有所不同，施工时可根据具体情况进行调整作业台车（如上图）...
