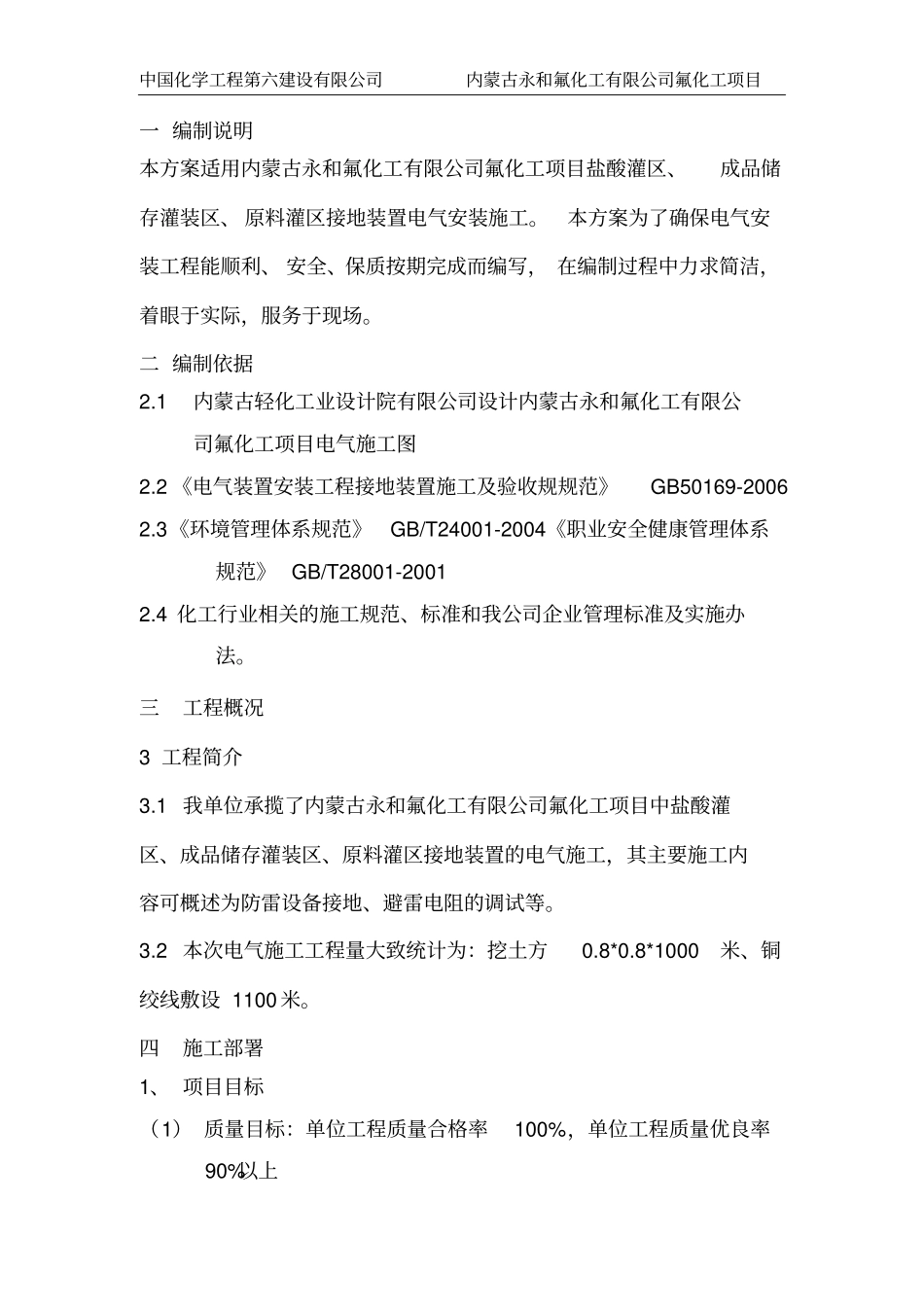

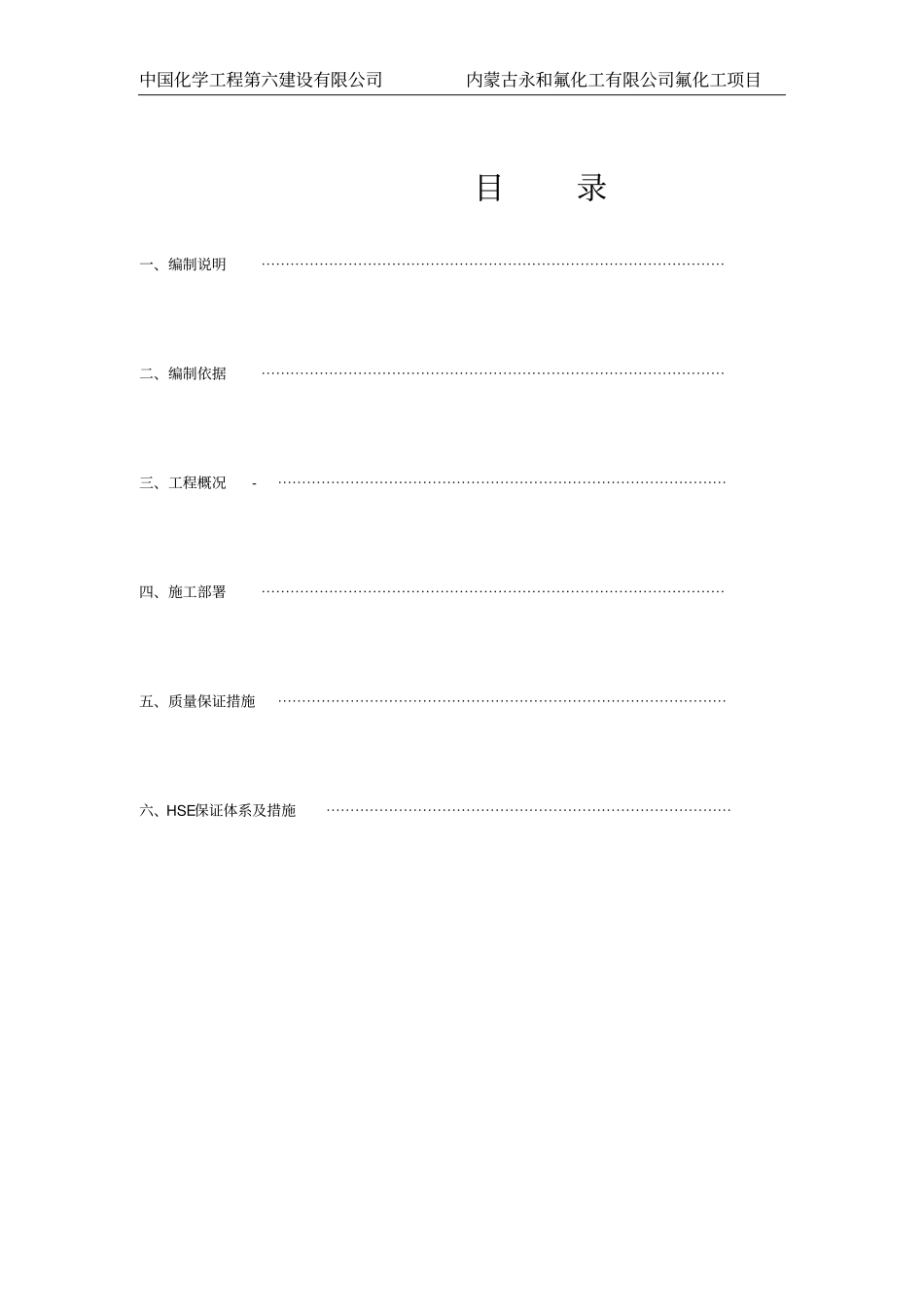

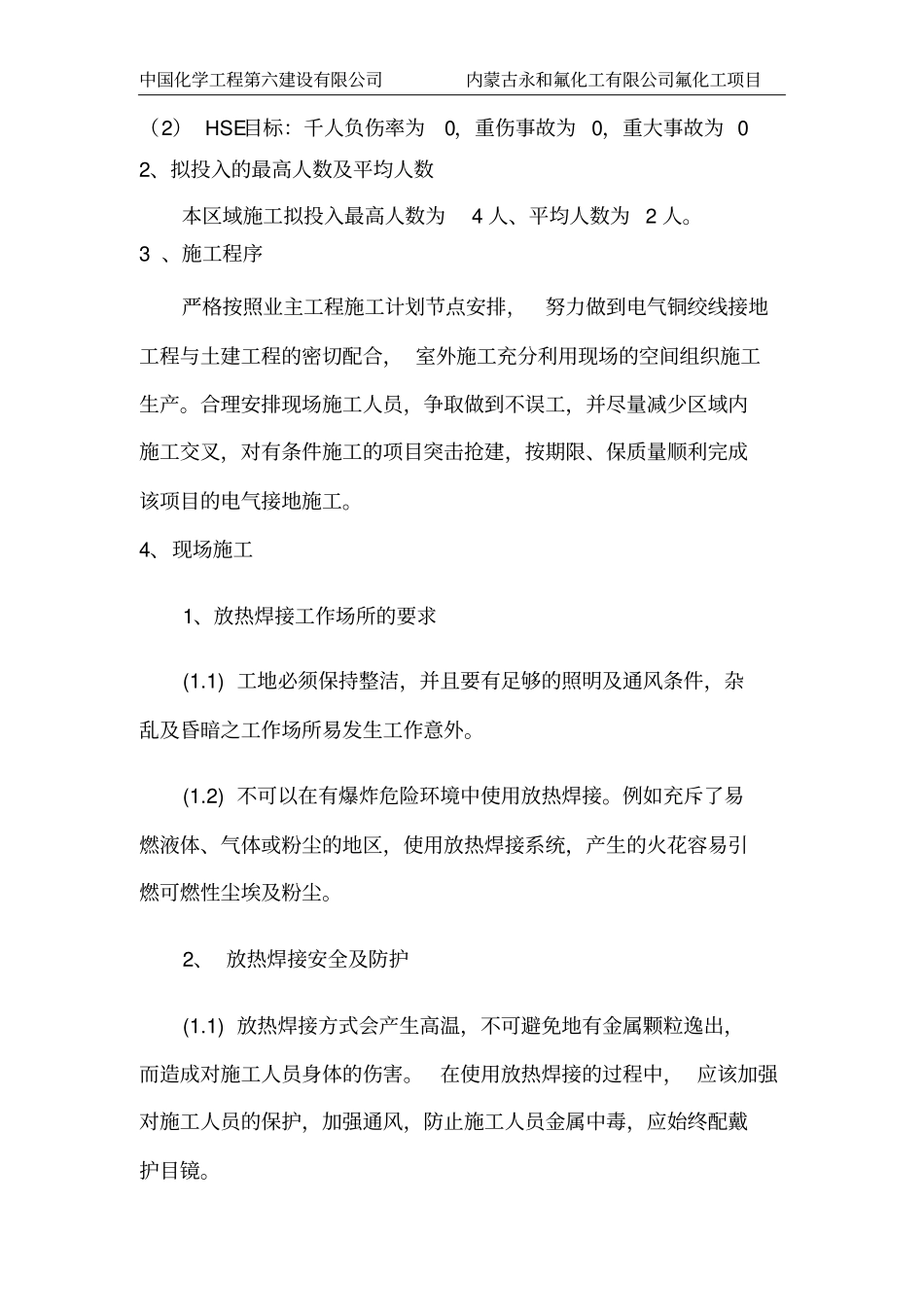

中国化学工程第六建设有限公司内蒙古永和氟化工有限公司氟化工项目目录一、编制说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯二、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯三、工程概况-⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯四、施工部署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯五、质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯六、HSE保证体系及措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯中国化学工程第六建设有限公司内蒙古永和氟化工有限公司氟化工项目一编制说明本方案适用内蒙古永和氟化工有限公司氟化工项目盐酸灌区、成品储存灌装区、原料灌区接地装置电气安装施工。本方案为了确保电气安装工程能顺利、安全、保质按期完成而编写，在编制过程中力求简洁，着眼于实际，服务于现场。二编制依据2.1内蒙古轻化工业设计院有限公司设计内蒙古永和氟化工有限公司氟化工项目电气施工图2.2《电气装置安装工程接地装置施工及验收规规范》GB50169-20062.3《环境管理体系规范》GB/T24001-2004《职业安全健康管理体系规范》GB/T28001-20012.4化工行业相关的施工规范、标准和我公司企业管理标准及实施办法。三工程概况3工程简介3.1我单位承揽了内蒙古永和氟化工有限公司氟化工项目中盐酸灌区、成品储存灌装区、原料灌区接地装置的电气施工，其主要施工内容可概述为防雷设备接地、避雷电阻的调试等。3.2本次电气施工工程量大致统计为：挖土方0.8*0.8*1000米、铜绞线敷设1100米。四施工部署1、项目目标（1）质量目标：单位工程质量合格率100%，单位工程质量优良率90%以上中国化学工程第六建设有限公司内蒙古永和氟化工有限公司氟化工项目（2）HSE目标：千人负伤率为0，重伤事故为0，重大事故为02、拟投入的最高人数及平均人数本区域施工拟投入最高人数为4人、平均人数为2人。3、施工程序严格按照业主工程施工计划节点安排，努力做到电气铜绞线接地工程与土建工程的密切配合，室外施工充分利用现场的空间组织施工生产。合理安排现场施工人员，争取做到不误工，并尽量减少区域内施工交叉，对有条件施工的项目突击抢建，按期限、保质量顺利完成该项目的电气接地施工。4、现场施工1、放热焊接工作场所的要求(1.1)工地必须保持整洁，并且要有足够的照明及通风条件，杂乱及昏暗之工作场所易发生工作意外。(1.2)不可以在有爆炸危险环境中使用放热焊接。例如充斥了易燃液体、气体或粉尘的地区，使用放热焊接系统，产生的火花容易引燃可燃性尘埃及粉尘。2、放热焊接安全及防护(1.1)放热焊接方式会产生高温，不可避免地有金属颗粒逸出，而造成对施工人员身体的伤害。在使用放热焊接的过程中，应该加强对施工人员的保护，加强通风，防止施工人员金属中毒，应始终配戴护目镜。中国化学工程第六建设有限公司内蒙古永和氟化工有限公司氟化工项目(1.2)施工操作时，现场1.5m之内，不得有无关人员停留。(1.3)操作人员必须戴上有一定隔热效果的工作手套。(1.4)操作人员不得面对于熔模开口处操作施工。(1.5)点火时，一旦引燃粉被引燃，操作人员必须立即离开熔模至少1.5m。(1.6)当熔焊结束，任何人不得立即直接接触熔模。(1.7)当熔焊结束后，须待熔模和焊接后的导线冷却30秒后，方可松开模具。(1.8)熔焊后的模具，表面温度800℃以上，切勿试图用水淋的方式对其降温，应当自然冷却。3、放热焊接专用工具的了解图1所示，为放热焊接的专用工具。包括①热焊模具、②热焊模夹、③热焊点火枪、④热焊专用毛刷、⑤热焊专用钢刷、⑥热焊专用除渣铲、⑦热焊锉刀、⑧热焊专用喷灯、⑨热焊专用气罐、⑩F夹、11热焊专用手套等。中国化学工程第六建设有限公司内蒙古永和氟化工有限公司氟化工项目4、放热焊接工艺流程被焊接物敷设—选择模具—焊接准备—焊接物就位—放置钢盘—加入反应粉末—点火器点火—焊接—清洁模具。5、放热焊接前材料表面的处理(1)铜绞线焊接的准备工作和要领①要得到一个完善的焊点，被焊接铜绞线线必须保持洁净和干燥。②充油...
