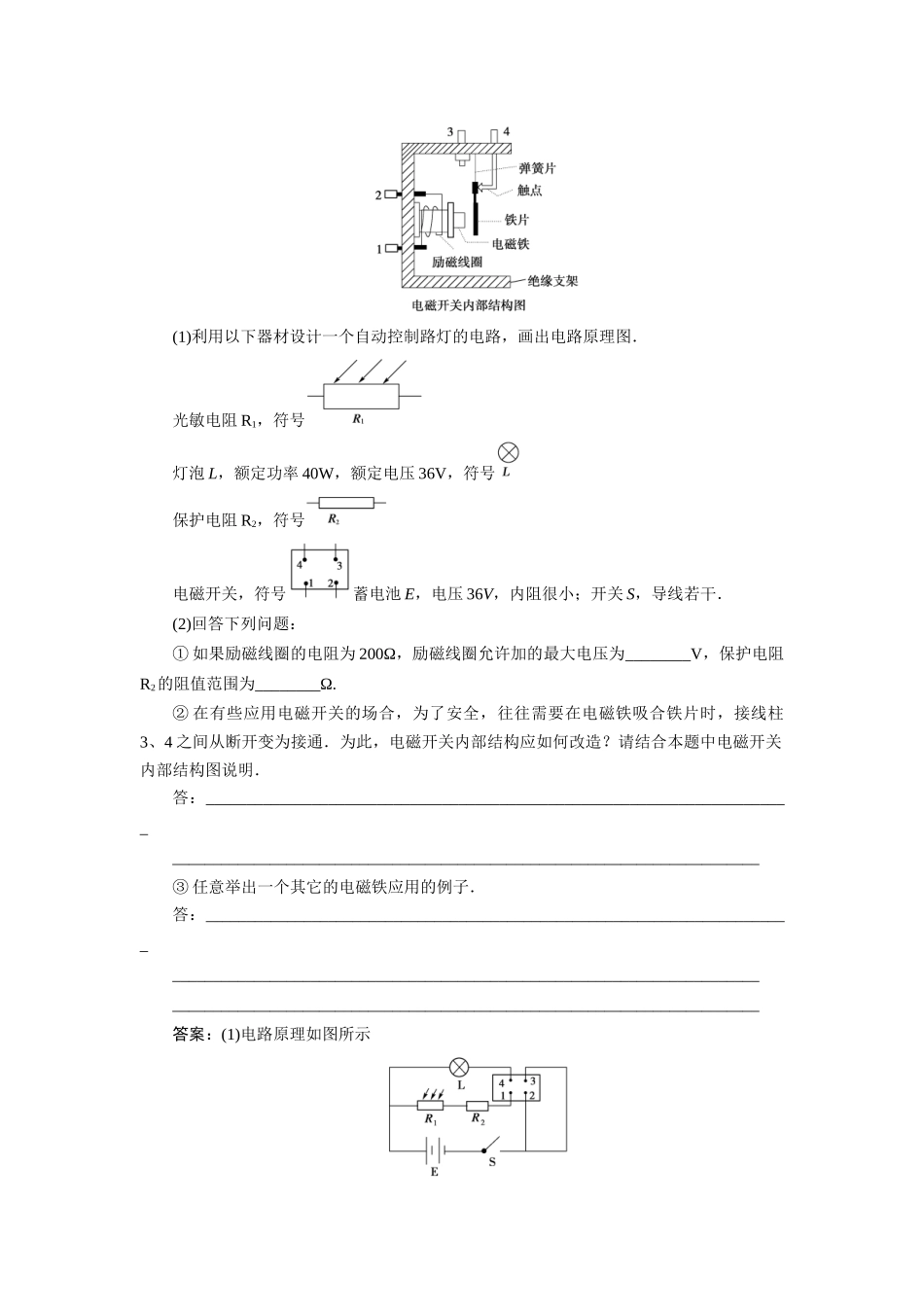

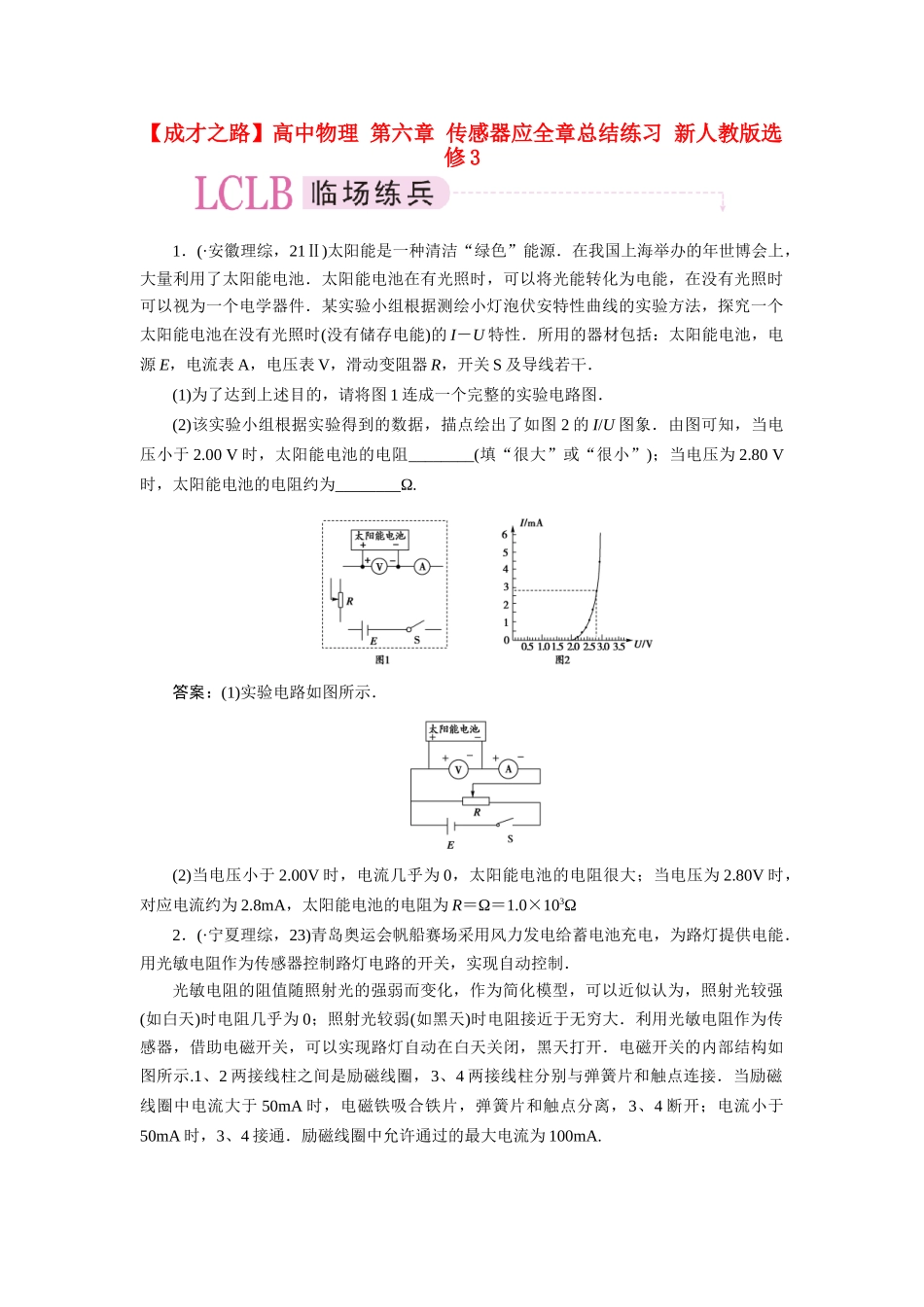

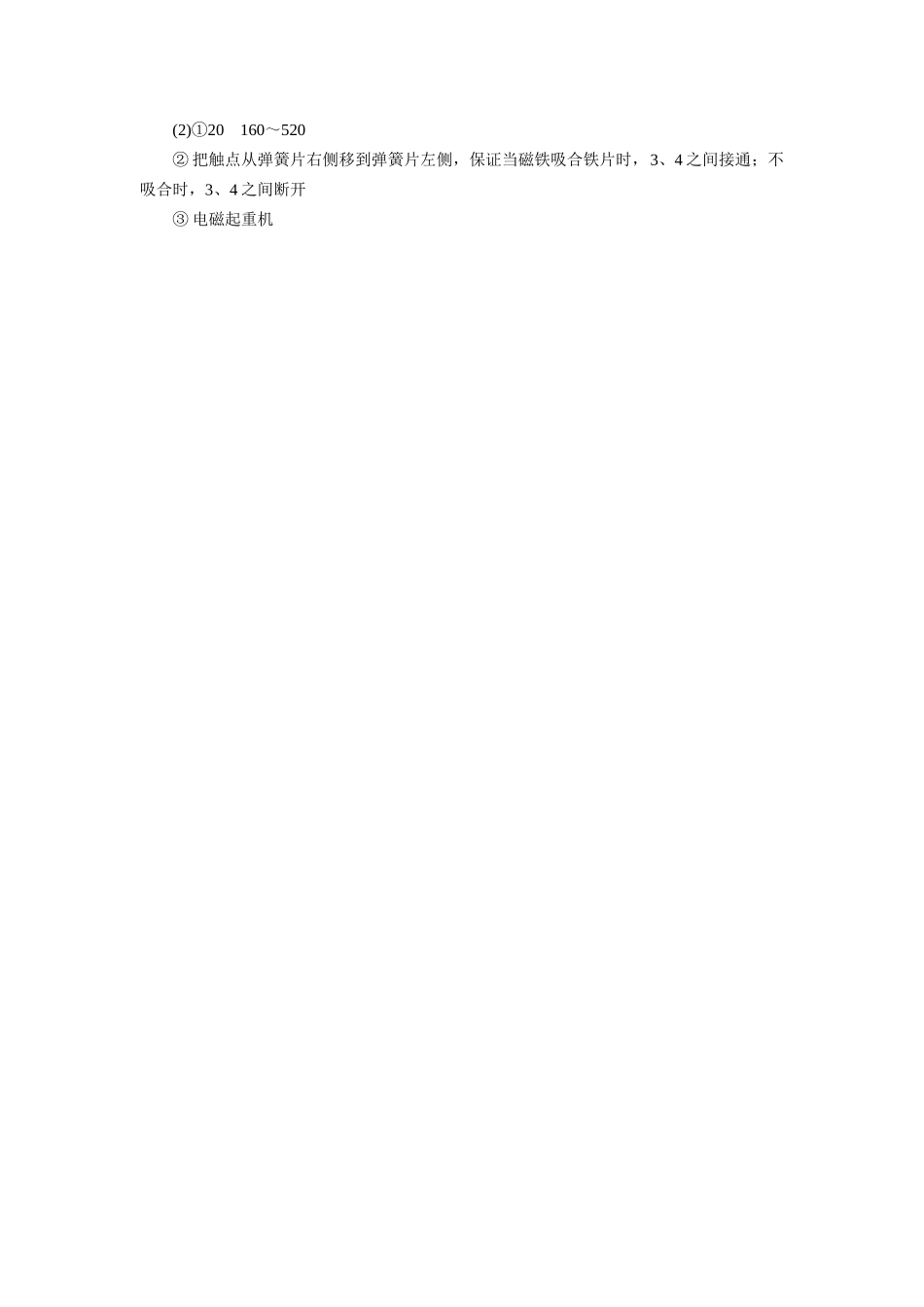

【成才之路】高中物理第六章传感器应全章总结练习新人教版选修31．(·安徽理综，21Ⅱ)太阳能是一种清洁“绿色”能源．在我国上海举办的年世博会上，大量利用了太阳能电池．太阳能电池在有光照时，可以将光能转化为电能，在没有光照时可以视为一个电学器件．某实验小组根据测绘小灯泡伏安特性曲线的实验方法，探究一个太阳能电池在没有光照时(没有储存电能)的I－U特性．所用的器材包括：太阳能电池，电源E，电流表A，电压表V，滑动变阻器R，开关S及导线若干．(1)为了达到上述目的，请将图1连成一个完整的实验电路图．(2)该实验小组根据实验得到的数据，描点绘出了如图2的I/U图象．由图可知，当电压小于2.00V时，太阳能电池的电阻________(填“很大”或“很小”)；当电压为2.80V时，太阳能电池的电阻约为________Ω.答案：(1)实验电路如图所示．(2)当电压小于2.00V时，电流几乎为0，太阳能电池的电阻很大；当电压为2.80V时，对应电流约为2.8mA，太阳能电池的电阻为R＝Ω＝1.0×103Ω2．(·宁夏理综，23)青岛奥运会帆船赛场采用风力发电给蓄电池充电，为路灯提供电能．用光敏电阻作为传感器控制路灯电路的开关，实现自动控制．光敏电阻的阻值随照射光的强弱而变化，作为简化模型，可以近似认为，照射光较强(如白天)时电阻几乎为0；照射光较弱(如黑天)时电阻接近于无穷大．利用光敏电阻作为传感器，借助电磁开关，可以实现路灯自动在白天关闭，黑天打开．电磁开关的内部结构如图所示.1、2两接线柱之间是励磁线圈，3、4两接线柱分别与弹簧片和触点连接．当励磁线圈中电流大于50mA时，电磁铁吸合铁片，弹簧片和触点分离，3、4断开；电流小于50mA时，3、4接通．励磁线圈中允许通过的最大电流为100mA.(1)利用以下器材设计一个自动控制路灯的电路，画出电路原理图．光敏电阻R1，符号灯泡L，额定功率40W，额定电压36V，符号保护电阻R2，符号电磁开关，符号蓄电池E，电压36V，内阻很小；开关S，导线若干．(2)回答下列问题：①如果励磁线圈的电阻为200Ω，励磁线圈允许加的最大电压为________V，保护电阻R2的阻值范围为________Ω.②在有些应用电磁开关的场合，为了安全，往往需要在电磁铁吸合铁片时，接线柱3、4之间从断开变为接通．为此，电磁开关内部结构应如何改造？请结合本题中电磁开关内部结构图说明．答：________________________________________________________________________________________________________________________________________________③任意举出一个其它的电磁铁应用的例子．答：________________________________________________________________________________________________________________________________________________________________________________________________________________________答案：(1)电路原理如图所示(2)①20160～520②把触点从弹簧片右侧移到弹簧片左侧，保证当磁铁吸合铁片时，3、4之间接通；不吸合时，3、4之间断开③电磁起重机
