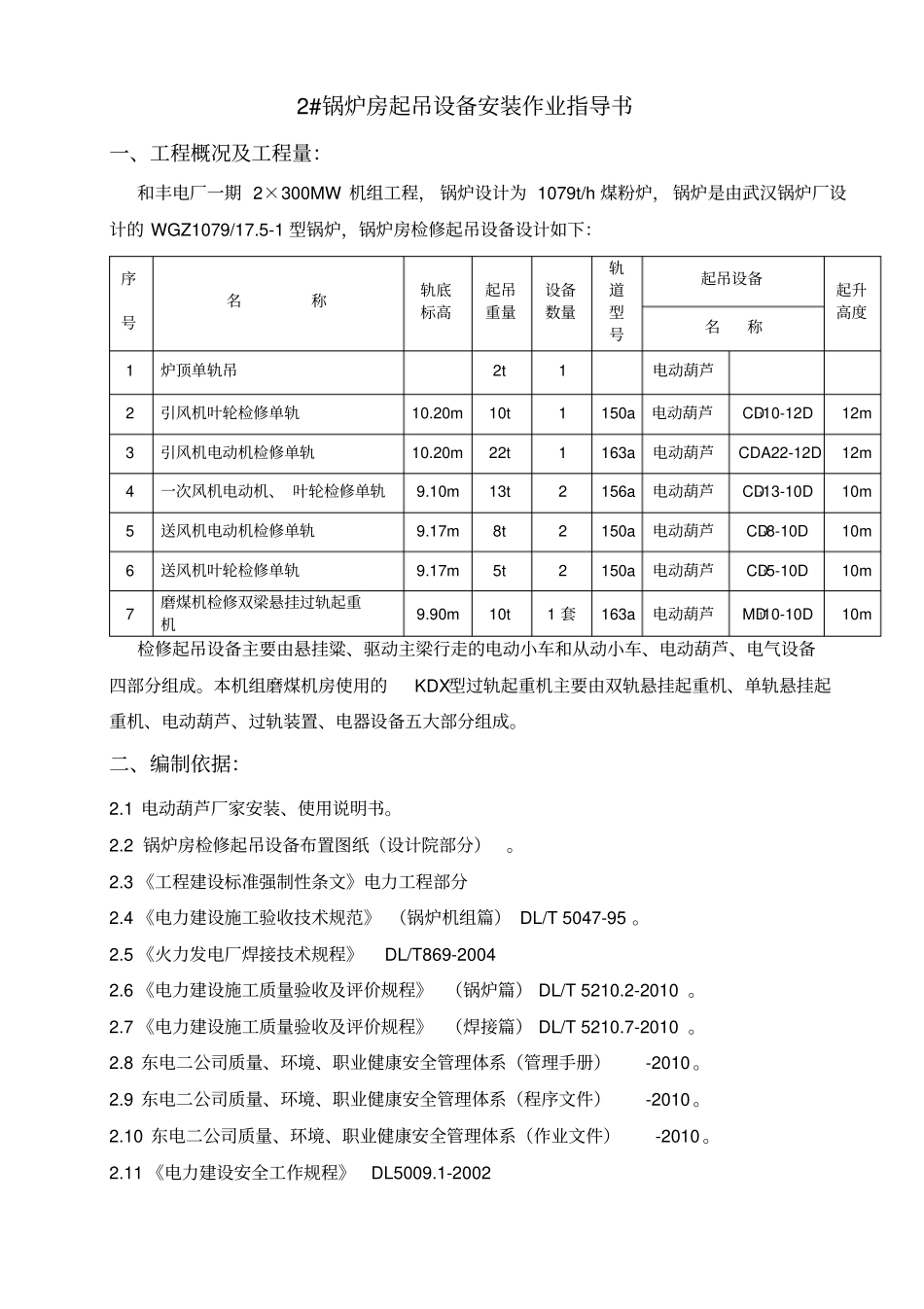

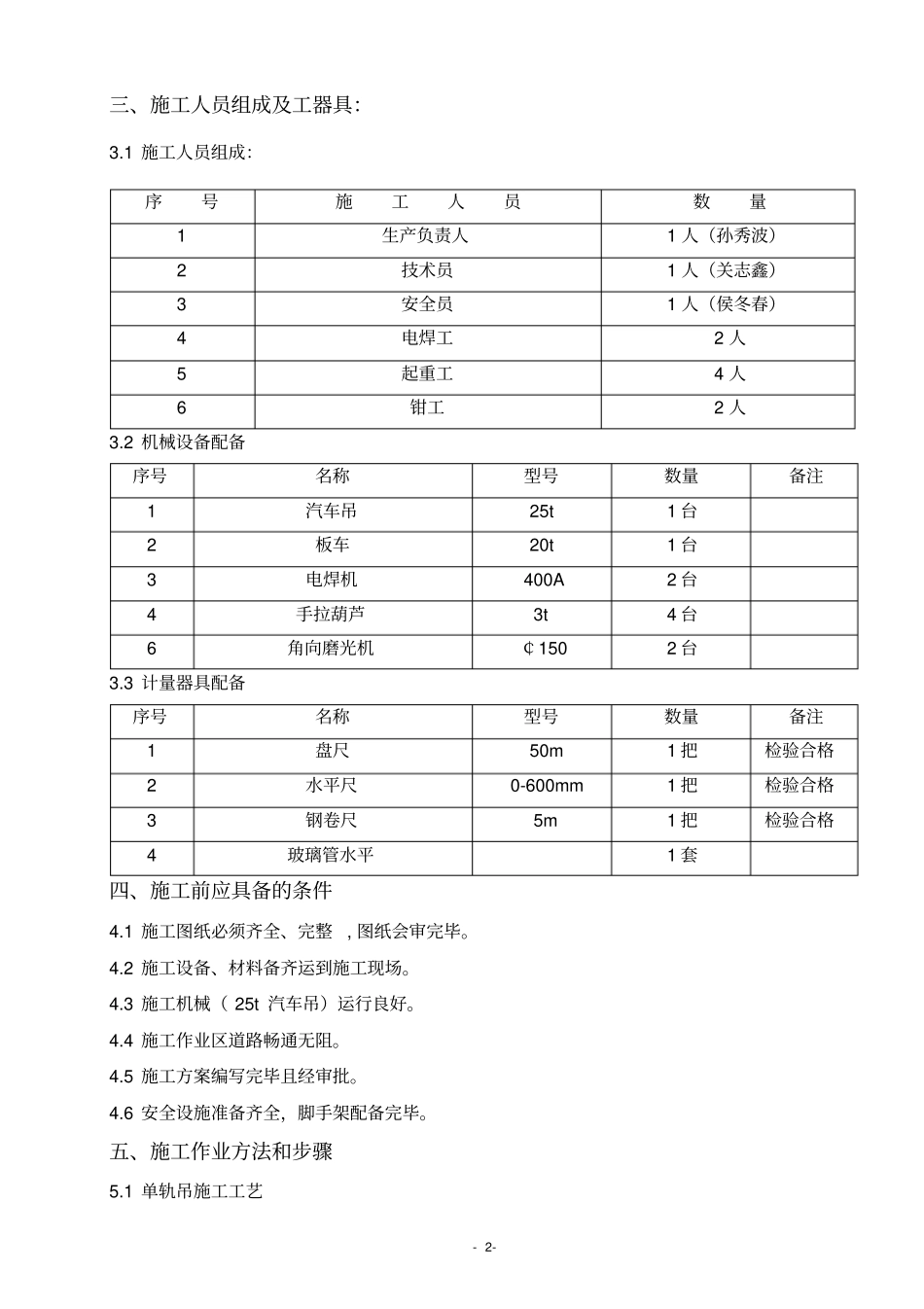

2#锅炉房起吊设备安装作业指导书一、工程概况及工程量：和丰电厂一期2×300MW机组工程，锅炉设计为1079t/h煤粉炉，锅炉是由武汉锅炉厂设计的WGZ1079/17.5-1型锅炉，锅炉房检修起吊设备设计如下：序号名称轨底标高起吊重量设备数量轨道型号起吊设备起升高度名称1炉顶单轨吊2t1电动葫芦2引风机叶轮检修单轨10.20m10t1150a电动葫芦CD110-12D12m3引风机电动机检修单轨10.20m22t1163a电动葫芦CDA22-12D12m4一次风机电动机、叶轮检修单轨9.10m13t2156a电动葫芦CD113-10D10m5送风机电动机检修单轨9.17m8t2150a电动葫芦CD18-10D10m6送风机叶轮检修单轨9.17m5t2150a电动葫芦CD15-10D10m7磨煤机检修双梁悬挂过轨起重机9.90m10t1套163a电动葫芦MD110-10D10m检修起吊设备主要由悬挂粱、驱动主梁行走的电动小车和从动小车、电动葫芦、电气设备四部分组成。本机组磨煤机房使用的KDX型过轨起重机主要由双轨悬挂起重机、单轨悬挂起重机、电动葫芦、过轨装置、电器设备五大部分组成。二、编制依据：2.1电动葫芦厂家安装、使用说明书。2.2锅炉房检修起吊设备布置图纸（设计院部分）。2.3《工程建设标准强制性条文》电力工程部分2.4《电力建设施工验收技术规范》（锅炉机组篇）DL/T5047-95。2.5《火力发电厂焊接技术规程》DL/T869-20042.6《电力建设施工质量验收及评价规程》（锅炉篇）DL/T5210.2-2010。2.7《电力建设施工质量验收及评价规程》（焊接篇）DL/T5210.7-2010。2.8东电二公司质量、环境、职业健康安全管理体系（管理手册）-2010。2.9东电二公司质量、环境、职业健康安全管理体系（程序文件）-2010。2.10东电二公司质量、环境、职业健康安全管理体系（作业文件）-2010。2.11《电力建设安全工作规程》DL5009.1-2002-2-三、施工人员组成及工器具：3.1施工人员组成：3.2机械设备配备序号名称型号数量备注1汽车吊25t1台2板车20t1台3电焊机400A2台4手拉葫芦3t4台6角向磨光机￠1502台3.3计量器具配备序号名称型号数量备注1盘尺50m1把检验合格2水平尺0-600mm1把检验合格3钢卷尺5m1把检验合格4玻璃管水平1套四、施工前应具备的条件4.1施工图纸必须齐全、完整,图纸会审完毕。4.2施工设备、材料备齐运到施工现场。4.3施工机械（25t汽车吊）运行良好。4.4施工作业区道路畅通无阻。4.5施工方案编写完毕且经审批。4.6安全设施准备齐全，脚手架配备完毕。五、施工作业方法和步骤5.1单轨吊施工工艺序号施工人员数量1生产负责人1人（孙秀波）2技术员1人（关志鑫）3安全员1人（侯冬春）4电焊工2人5起重工4人6钳工2人-3-5.1.1电动单梁悬挂起重机结构组成起重机主要由桥梁、电动葫芦、运行机构、电气设备四部分组成。电动单梁悬挂起重机的主梁采用工字钢组成的，主梁用工字钢焊接连接。电动葫芦与主梁的连接方式采用电动葫芦上的两对车轮对夹在主梁工字钢翼板上。如图：5.2安装施工前的准备工作5.2.1在安装地点主梁两端处搭设脚手架立式井字型作业平台，作业平台边缘设脚手架围栏防护措施。5.2.2设备在到达安装地点后，应仔细检查在运输途中有无损坏情况。5.2.3对电动小车使用的电机，做全面检查。其性能是否良好，电机转向是否相同，电机转速是否一致等。5.2.4吊车行走轨道两端应装设缓冲装置。5.2.5吊车行走轨道应装设地线，其接地电阻不得大于4Ω，并进行一次全面安全检查。5.2.6调整垫圈准备充足：2～3t调整垫圈φ55/35.5厚2mm需120个；5～20t调整垫圈φ65/40.5厚2mm需40个。5.2.7对轨道进行全面清理，去除污物、锈迹等。5.2.8对轨道进行水平的测量，允许偏差均为10mm以内。5.3安装步骤5.3.1将行走于主梁上的电动小车装于主梁上，用两台导链挂于上部轨道上，下部系在主梁上并将其提升一米高度。5.3.2将电动葫芦安装在主梁上，要注意保证工字钢下翼侧缘与行走轮缘间隙在3～5mm，此间隙靠调整垫圈进行调整。-4-5.3.3待全部操纵电气线路接通后，将单轨吊提升至5m高度。5.3.4将两台3吨导链挂在轨道梁上方牢固处，用其将单轨吊由5m高度提升至单轨吊与轨道安装处，同时将挂于轨道上的两台3吨导链解下。5.3.5将吊车的车轮卡于轨道上，进行安装。要注意保证车轮缘与工字钢翼边缘之间每边要有3～5mm的间隙，此间隙靠...
