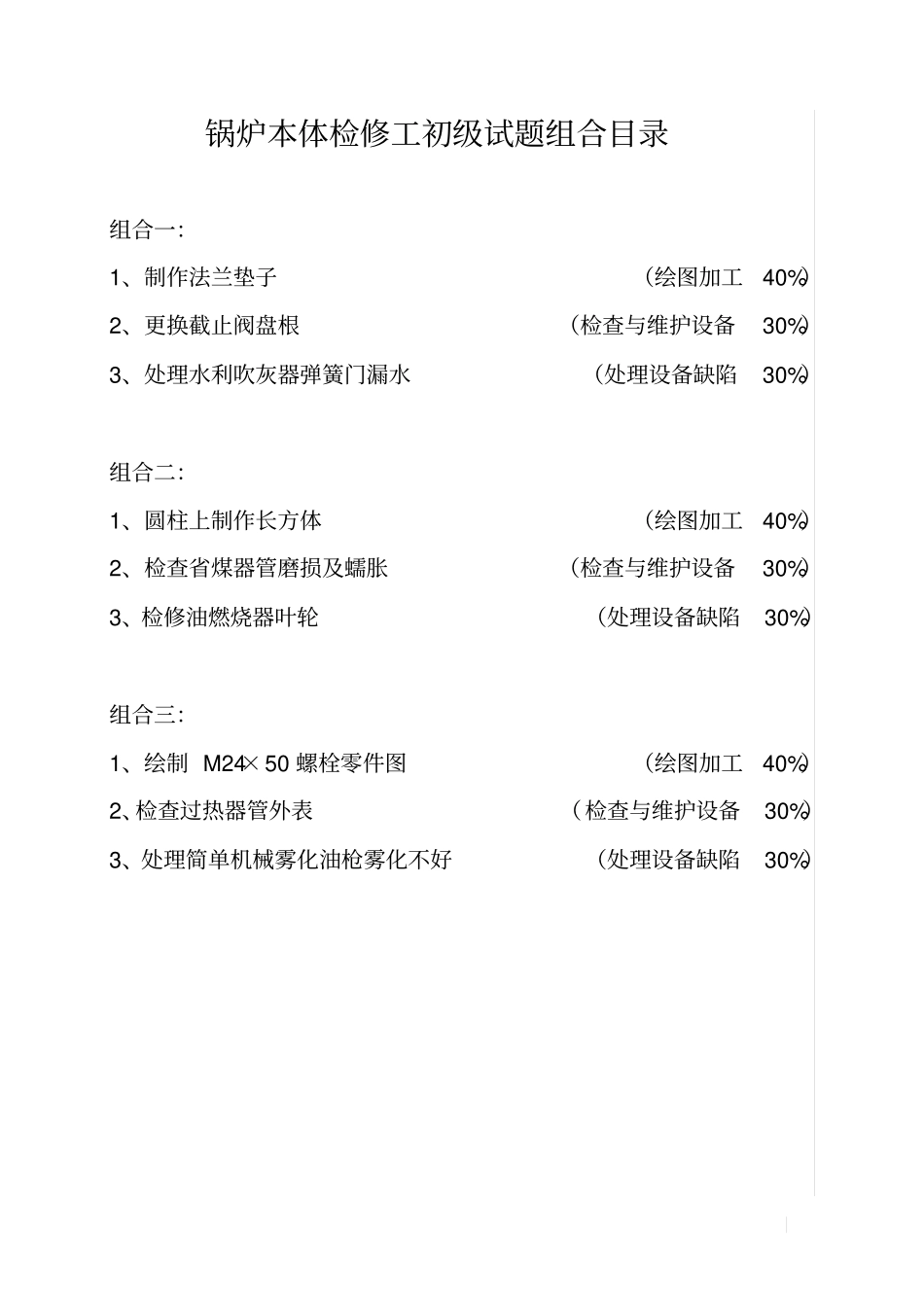

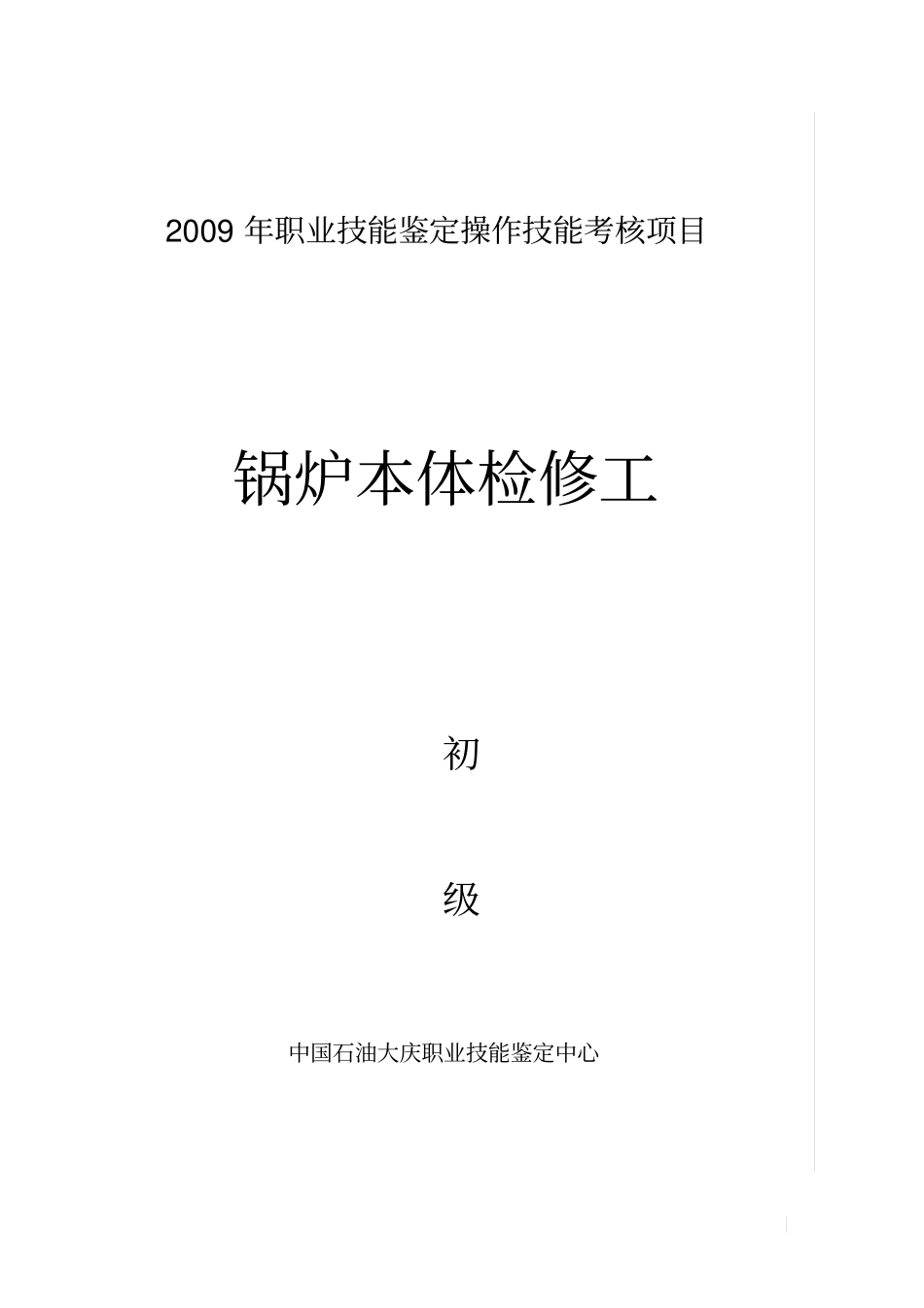

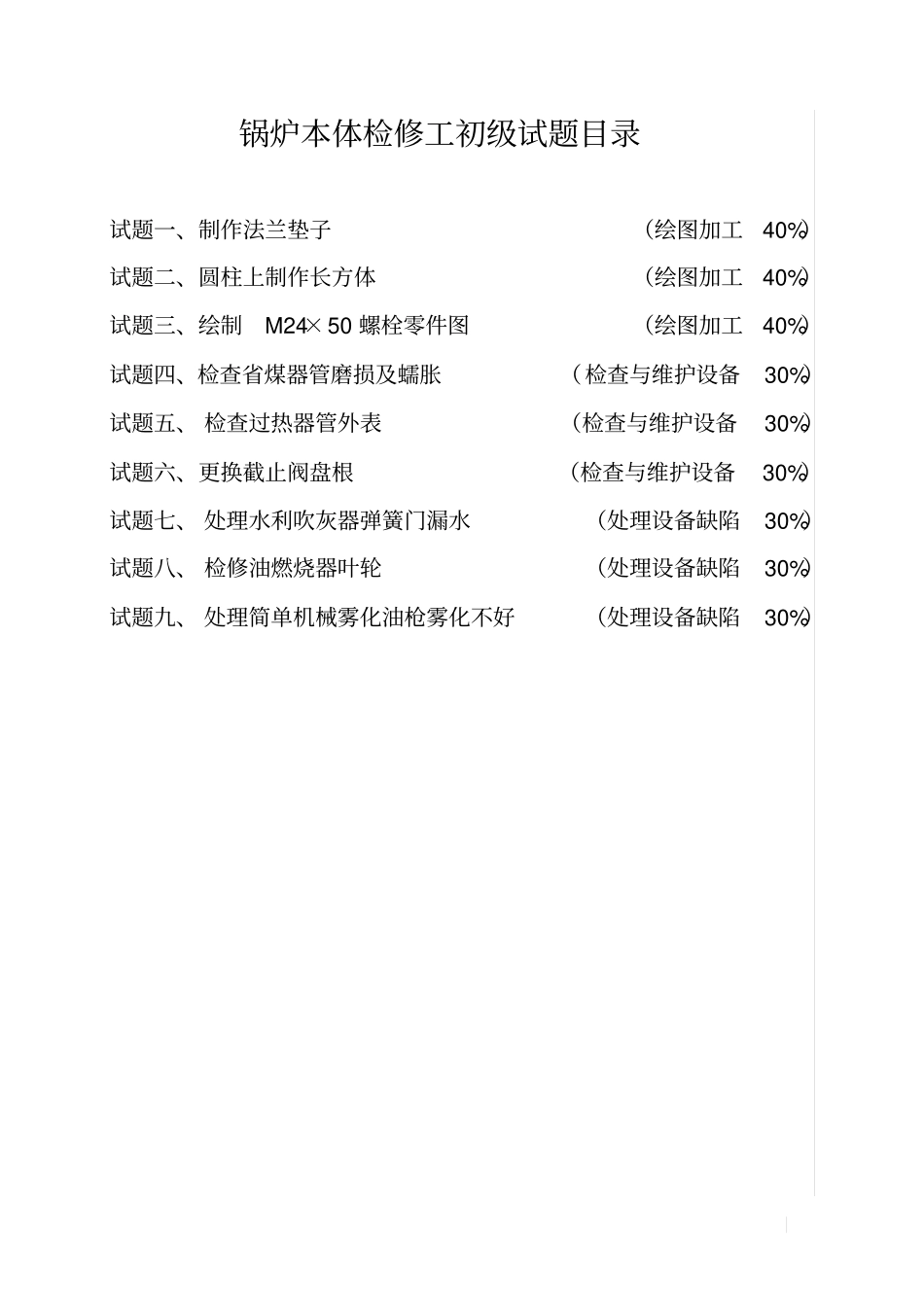

2009年职业技能鉴定操作技能考核项目锅炉本体检修工初级中国石油大庆职业技能鉴定中心锅炉本体检修工初级试题目录试题一、制作法兰垫子（绘图加工40%）试题二、圆柱上制作长方体（绘图加工40%）试题三、绘制M24×50螺栓零件图（绘图加工40%）试题四、检查省煤器管磨损及蠕胀（检查与维护设备30%）试题五、检查过热器管外表（检查与维护设备30%）试题六、更换截止阀盘根（检查与维护设备30%）试题七、处理水利吹灰器弹簧门漏水（处理设备缺陷30%）试题八、检修油燃烧器叶轮（处理设备缺陷30%）试题九、处理简单机械雾化油枪雾化不好（处理设备缺陷30%）锅炉本体检修工初级试题组合目录组合一：1、制作法兰垫子（绘图加工40%）2、更换截止阀盘根（检查与维护设备30%）3、处理水利吹灰器弹簧门漏水（处理设备缺陷30%）组合二：1、圆柱上制作长方体（绘图加工40%）2、检查省煤器管磨损及蠕胀（检查与维护设备30%）3、检修油燃烧器叶轮（处理设备缺陷30%）组合三：1、绘制M24×50螺栓零件图（绘图加工40%）2、检查过热器管外表（检查与维护设备30%）3、处理简单机械雾化油枪雾化不好（处理设备缺陷30%）试题一、制作法兰垫子1、准备要求：（1）材料准备：序号名称规格数量备注1石棉板160×160×0.51块2法兰外径φ150内径φ1201个3垫木块1块（2）工具、量具、刃具准备：序号名称规格数量备注1游标卡尺0~150mm1把2划规∮6.81把3钢板尺0~150mm1把4剪刀、划针、手锤各1把5孔冲、直角尺分别∮10（100×63）mm各1个2、操作考核规定及说明（1）操作程序说明1）准备工作；2）测量法兰内外径尺寸；3）划线；4）剪切与冲孔。（2）考核规定说明：1）如违章操作该项目终止考核；2）考核采用百分制，考核项目得分按组卷比重进行折算：（3）考核方式说明：该项目为实际操作题，全过程按操作标准结果进行评分。（4）测量技能说明：本项目主要测量考生制作法兰垫子的熟练程度。3、考核时限：（1）准备时间：1min。（2）操作时间：15min，从正式操作开始计时。（3）考核时，提前完成不加分，超过规定操作时间按规定标准评分。4、评分记录表中国石油天然气集团公司职业技能鉴定统一试卷锅炉本体检修工初级操作技能考核评分记录表现场号：工位号：性别:试题名称：制作法兰垫子考核时间：15min序号考核项目评分要素配分评分标准检测结果扣分得分备注1准备工作选择工、量、刃具10选错一件扣2分2测量法兰尺寸测量法兰内径（∮100±0.1）（两点）6超差扣5分少测量一次扣1分测量法兰外径（∮150±0.2）（两点）8超差扣5分少测量一次扣3分测量法兰螺孔中心距（∮120±0.05）（两点）8超差扣5分少测量一次扣3分测量法兰四孔径∮10+0.5（4点）8超差扣5分少测量一次扣3分3划线用圆规按测量数据画出垫子的内径、外径允许误差±0.2mm10超差扣8分少测量一次扣2分用孔冲打上螺栓孔中心允许误差±0.2mm10超差扣8分少测量一次扣2分4剪切与冲孔剪边整齐，无破损10有一处破损扣5分螺孔无破损10有一处破损扣5分垫子内径∮100±1.05超差扣5分垫子外径∮150±1.05超差扣5分垫子孔中心距∮120±1.05超差扣5分螺孔∮10±1.05超差扣5分5安全文明操作按国家或企业颁发有关安全规定执行操作每违反一项规定从总分中扣5分；严重违规取消考核6考核时限在规定时间内完成超时，终止操作考核合计100考评员：核分员：年月日编码：80010000-JL-24试题二、圆柱上制作长方体1、准备要求：（1）材料准备序号名称规格数量备注1待划线工件1件2V形铁1块3工作台1台4涂料200ml（2）工具准备序号名称规格数量备注1划规1把2游标卡尺1把3样冲1个4手锤1把2、操作考核规定及说明（1)操作程序说明1）准备工作；2）检查工件；3）划线；4）复查；5）打样冲眼。（2）考核规定说明：1）如违章操作该项目终止考核；2）考核采用百分制，考核项目得分按组卷比重进行折算：（3）考核方式说明：该项目为实际操作题，全过程按操作标准结果进行评分。（4）测量技能说明：本项目主要测量考生对圆柱上制作长方体的熟练程度。3、考核时限：（1）准备时间：1min。（2）操作时间：25min，从正式操作开始计时。（3）考核时，提前完成不加分，超过规定操作时间按规定标准评分。...
